1.问题:quartus和modelsim软件联合仿真不成功
报错信息中指明为这样的一个情况,你选择了modelsim作为仿真工具,但是quartus找的却是modelsim altera 这样的一个可执行文件。建议更改仿真工具,改为modelsim_altera 作为你的仿真工具即可,更改路径在assignment 》settings》simulation》。
解决办法:tools——options——EDA tool options里面两个地址都选上,modelsim和modelsim-altera

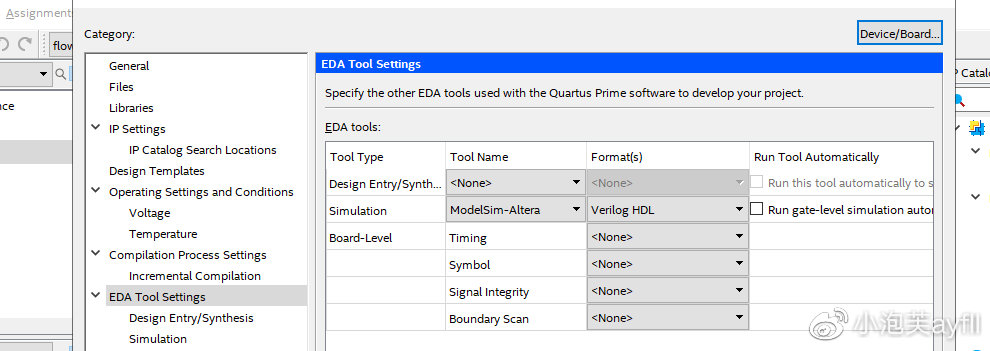

在assignment—— EDA tool settings 里面把simulation选择modelsim和modelsim-altera都试一下就可以了。
2.如何使用modelsim手动仿真

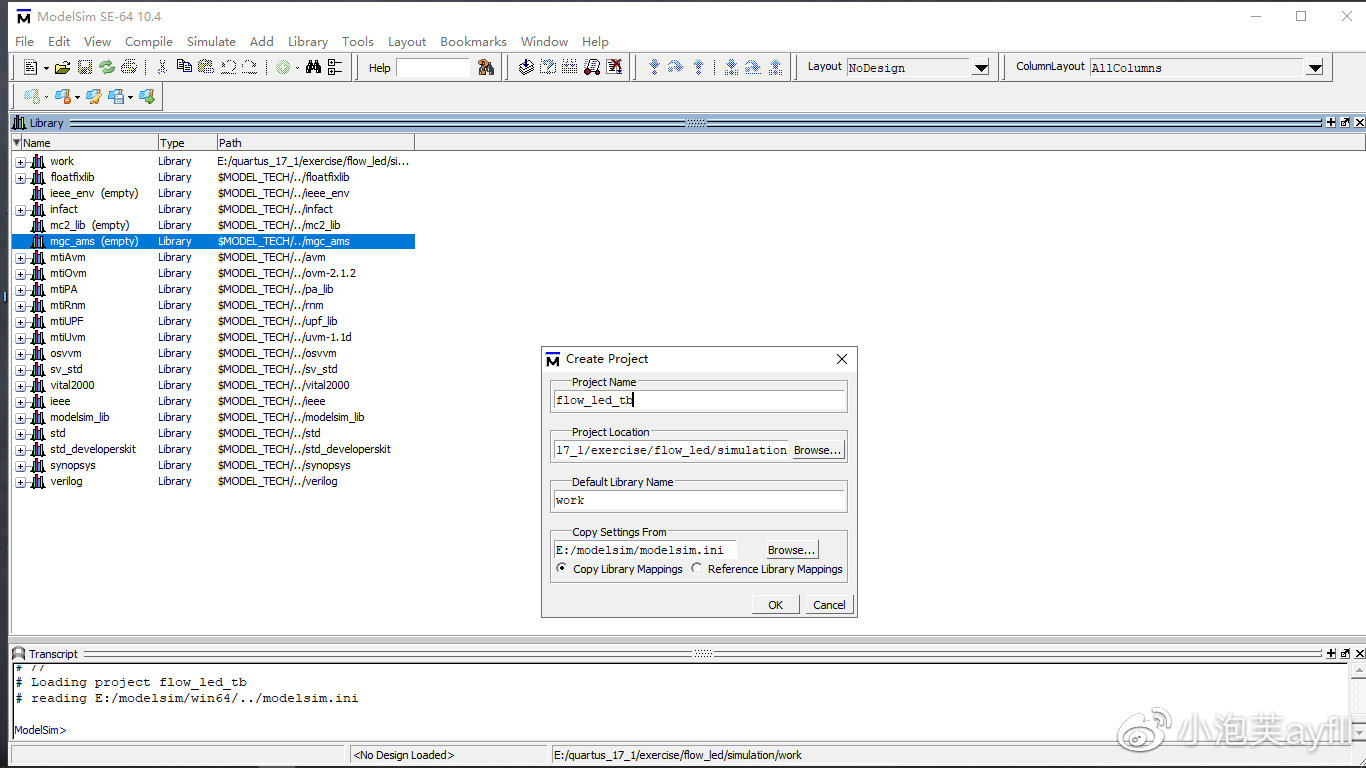

先在modelsim里面新建一个工程,在文件后面加一个tb命名

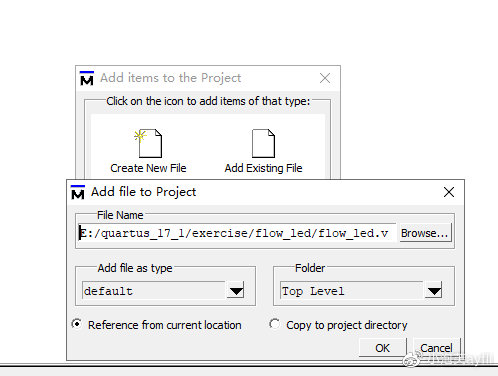

先把要仿真的.v文件添加进去
再新建一个后缀是tb的文件 并且选Verilog

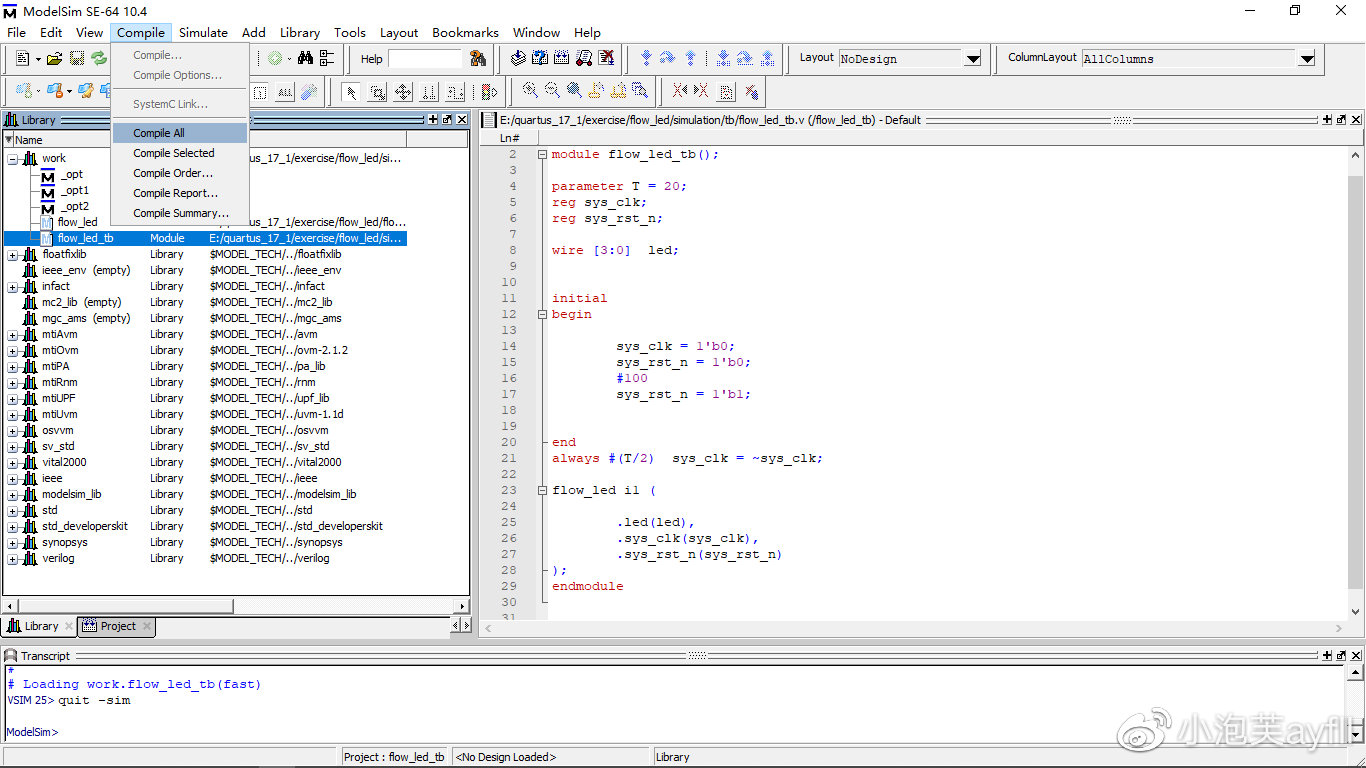

双击tb文件,编写测试文件,并且编译所有文件

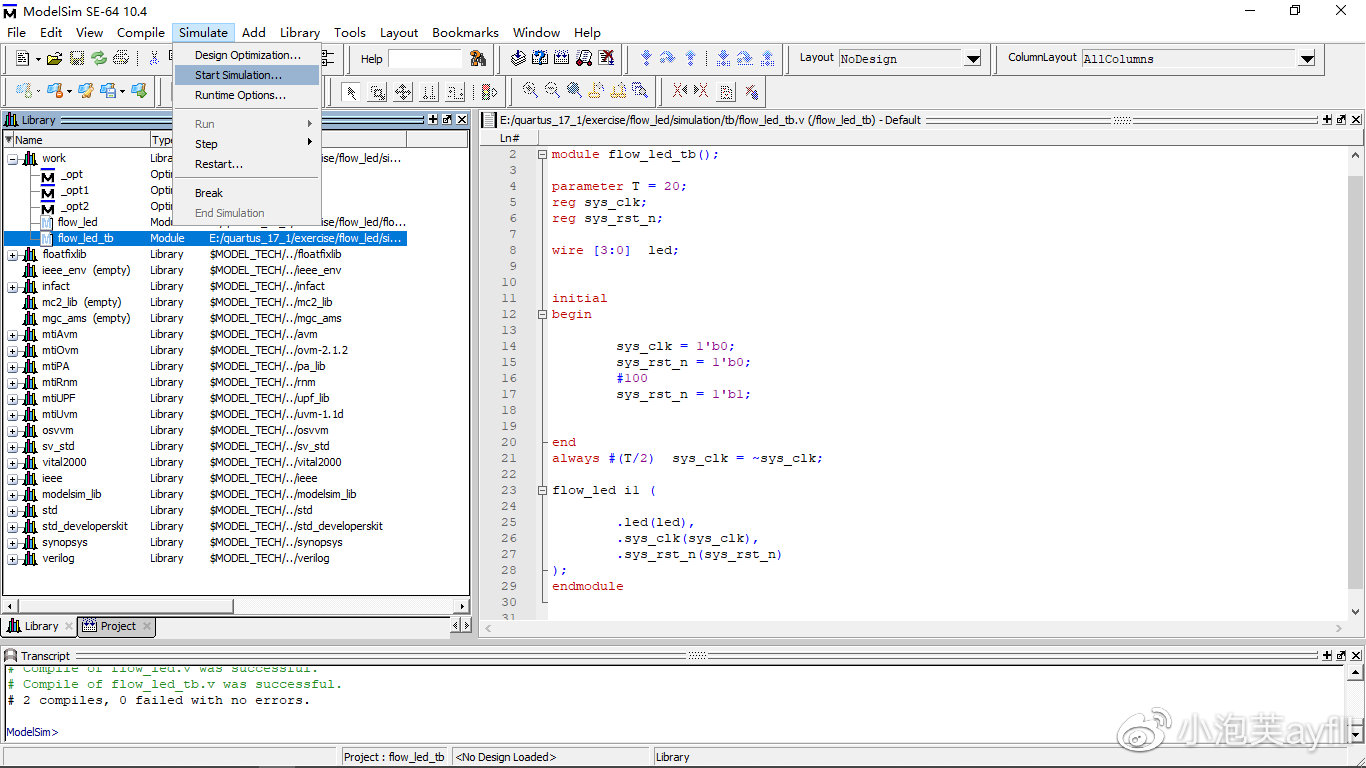

开始仿真

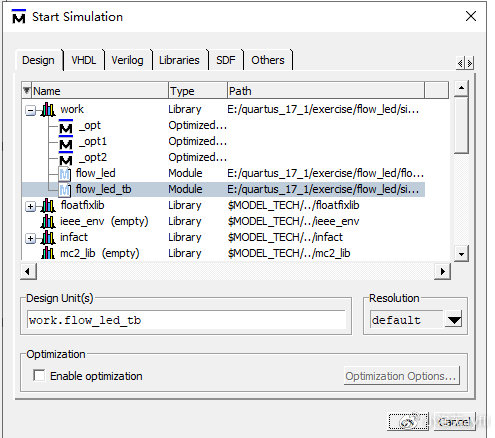

然后点击tb文件,并且勾掉下面那个优化

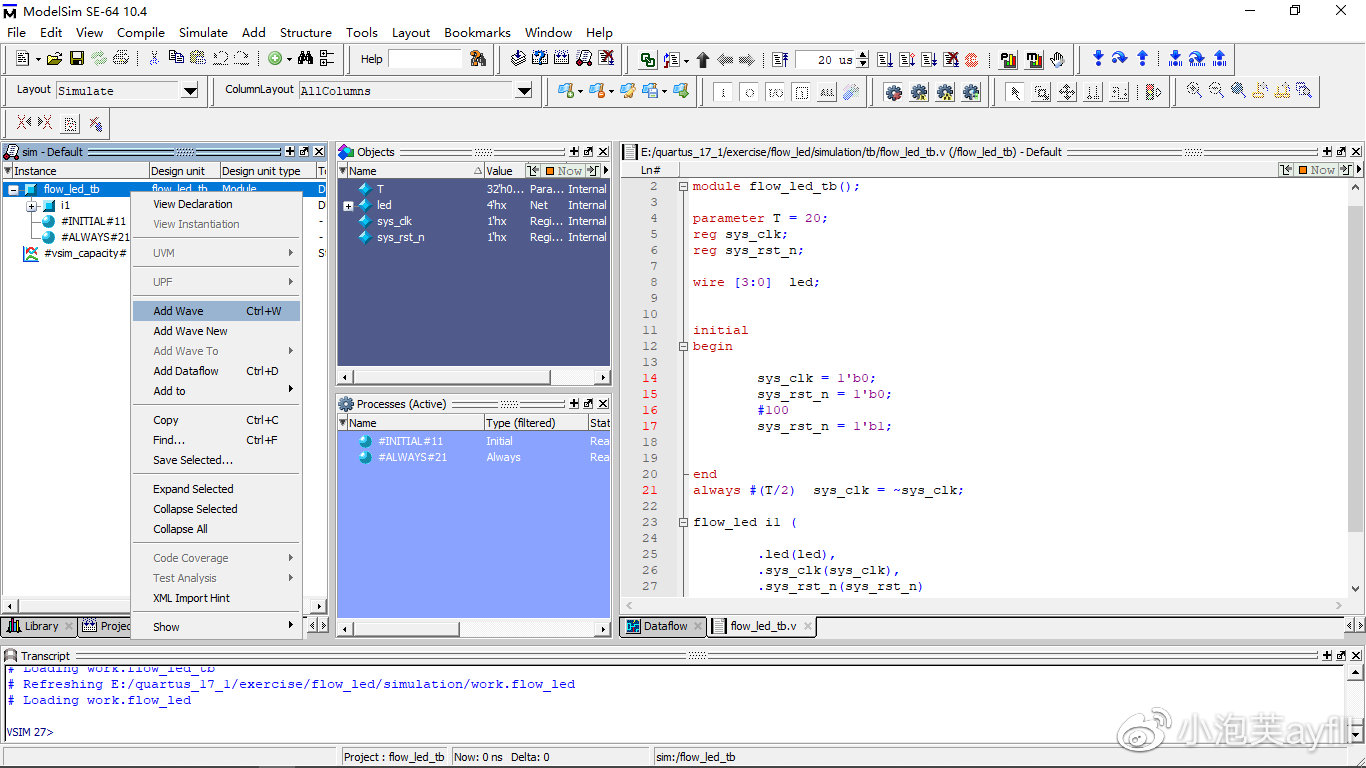

右击文件,加入wave
仿真时间改厂一点,点击旁边的run

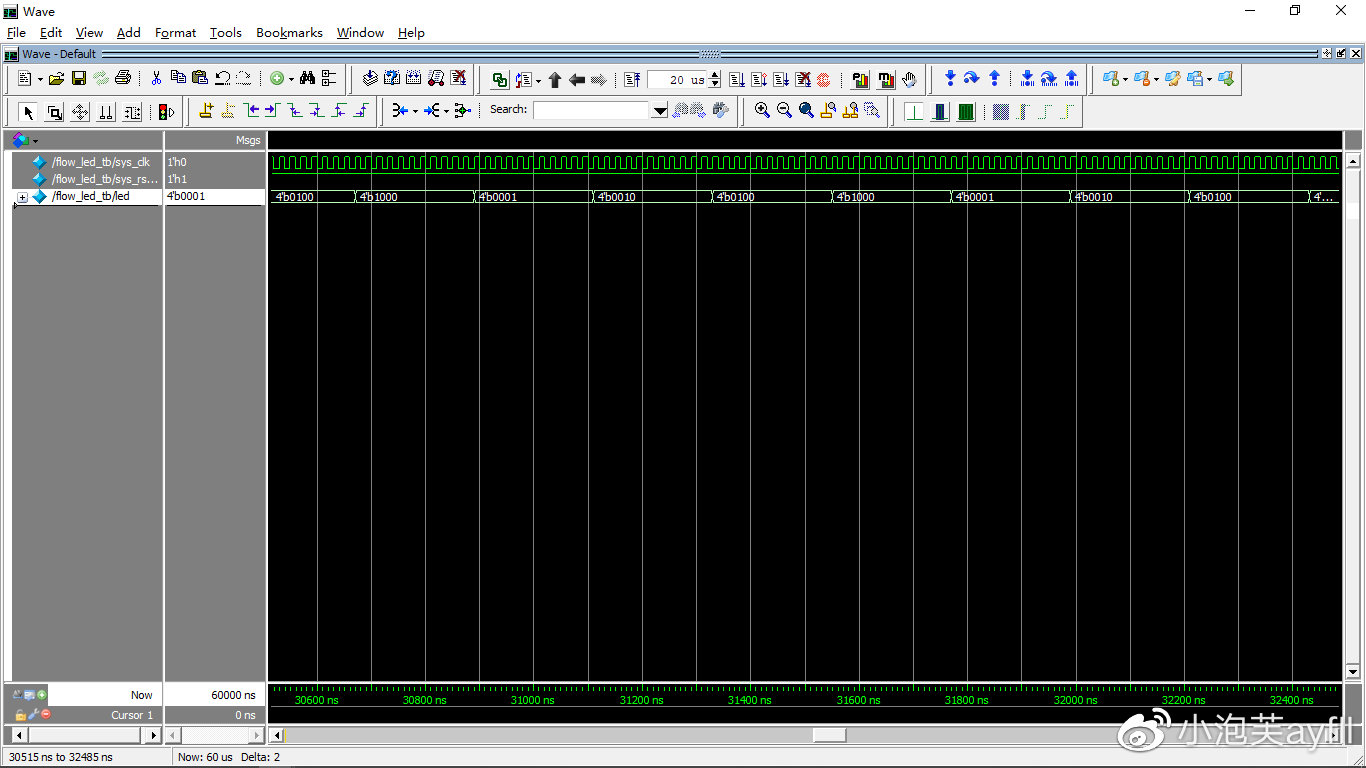

仿真成功
