要求：对一个连续电压信号进行测量，该信号为正弦电压信号，频率是100KHZ，峰峰值为2V。思路1：选择一些器件根据AD转换原理去搭建一个系统，进行测量。

思路2：将电压转化成频率，再进行测量。

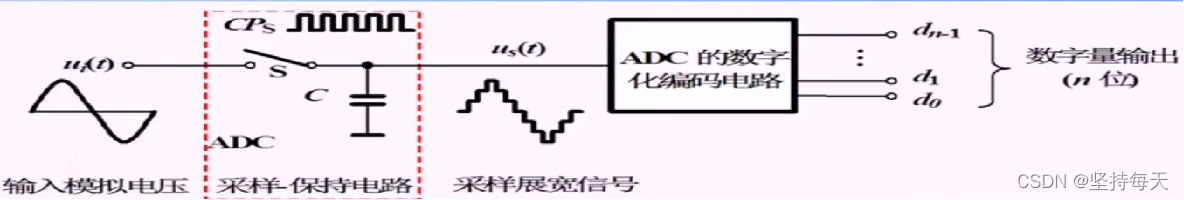

ADC(Analog to Digital Converter)是一类将模拟信号(连续信号)转换为数字信号(离散信号)的器件，按原理可分为：并行比较型A/D转换器(FLASH ADC)、逐次比较型A/D转换器(SAR ADC)和双积分式A/D 转换器(Double Integral ADC)。模拟信号，下图中的ui(t)是一个输入的模拟电压信号，可以想象成从一个麦克风输出的音频信号。数字信号，现代计算机能够处理的信号，表现为下图中的“n位数字量输出”。香农-奈奎斯特(Shannon & Nyquist)采样定理规定，使恢复出的信号不失真的条件：采样频率大于原始信号频率的两倍，即 Fs >= 2Fi 一个连续的电压信号ui(t)通过一个由方波CPs控制的开关S之后施加到电容C上，由于电容两端的电压不会突变，可知在S断开时C将维持ui(t)在开关断开瞬间的电压一段时间，直到开关S再次打开。这样，一个模拟的电压信号就转换成了采样展宽信号us(t)，其中CPs的频率就是采样频率Fs。然后，由ADC的数字编码电路将采样展宽信号us(t)转换成n位的数字量dn-1 : d0并输出。通过上述步骤，一个连续的电压信号就转换成了n位的数字量，而实现该过程的器件叫做模拟-数字转换器(ADC)。

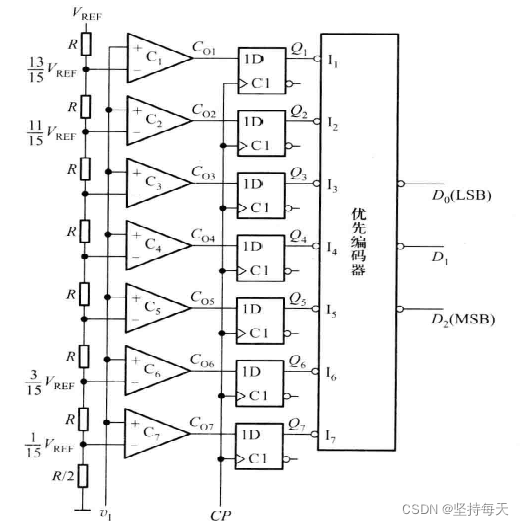

并行比较型A/D转换器，由电阻分压器、电压比较器(运算放大器)、D触发器和优先级编码器构成。

优点：转换时间最短，其转换周期为通过比较器、触发器和优先级编码器的时间总和（这个数值通常很小）。

T转 = T比 + T寄 + T编

抬升电路：

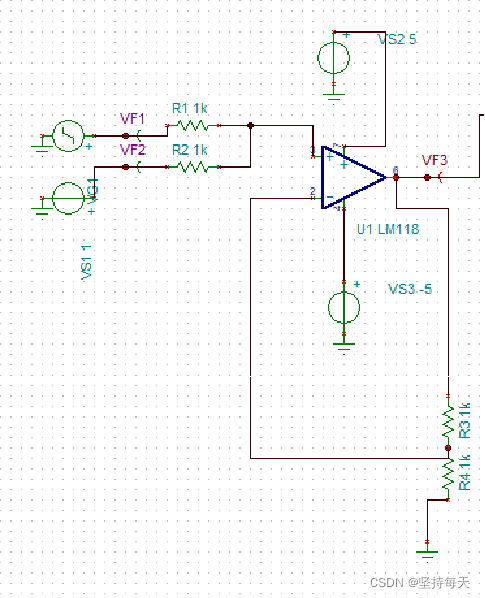

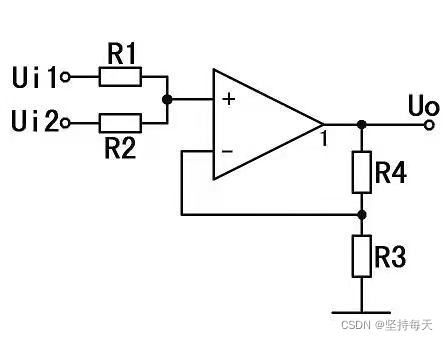

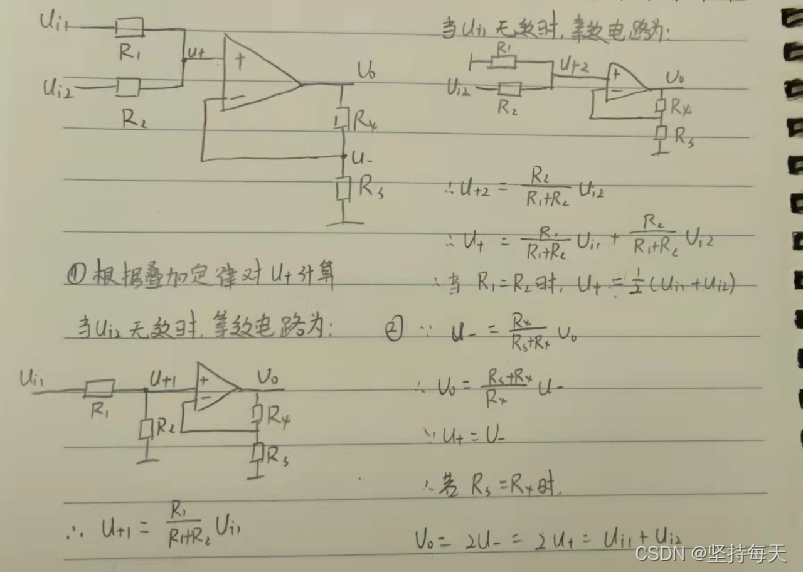

因为带测量信号的峰峰值为2V，所以需要将-1V~1V的交流电电压抬升成0-2V，打算采用同相求和电路，即通过加法器引入直流将标准正弦波抬升至横轴之上，如图，假如Ui1为-1V~1V的交流电，Ui2为1V的直流电。

电路引入了电压串联负反馈，故可以认为输入电阻为无穷大，输出电阻为0，根据虚短虚断，u+=u-，i+=i-=0

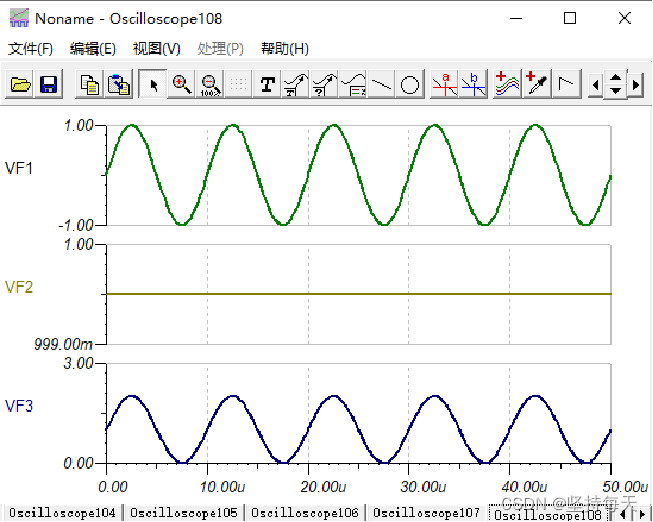

下面是仿真结果

电阻分压器：

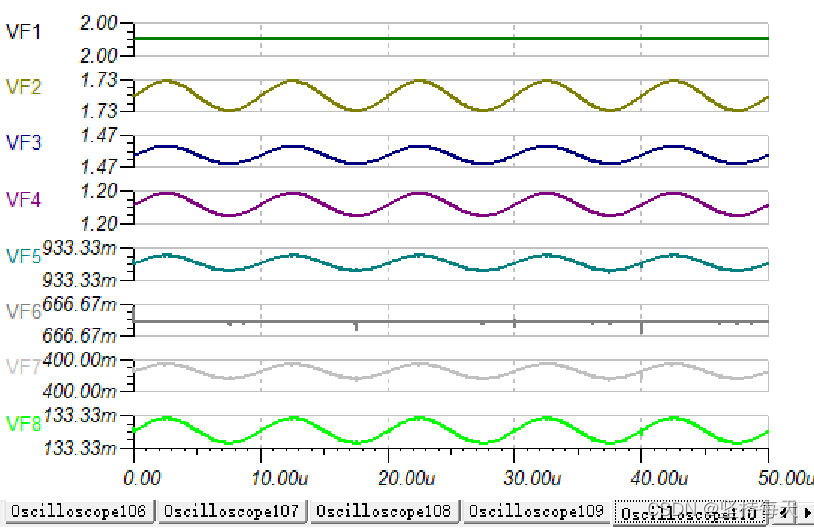

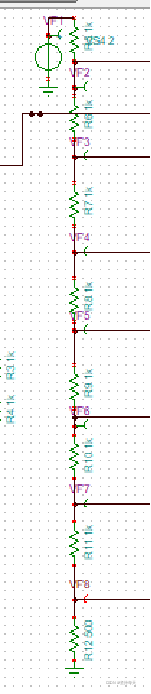

电阻分压网络为后面比较器的反相输入端提供阶梯状的参考电压,这里是将基准电压2v分成了15份。

电压比较器：

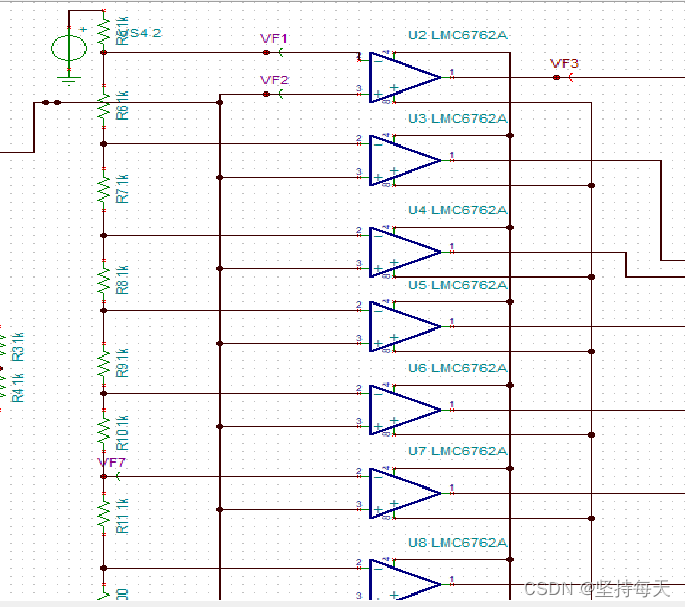

将抬升之后的信号作为模拟输入到四个比较器同相端的模拟电压(0~2V)。比较器通过比较同相输入端与反相输入端电压的大小，输出0V(Vp<Vn)或5V(Vp>Vn)给后面的D锁存器。

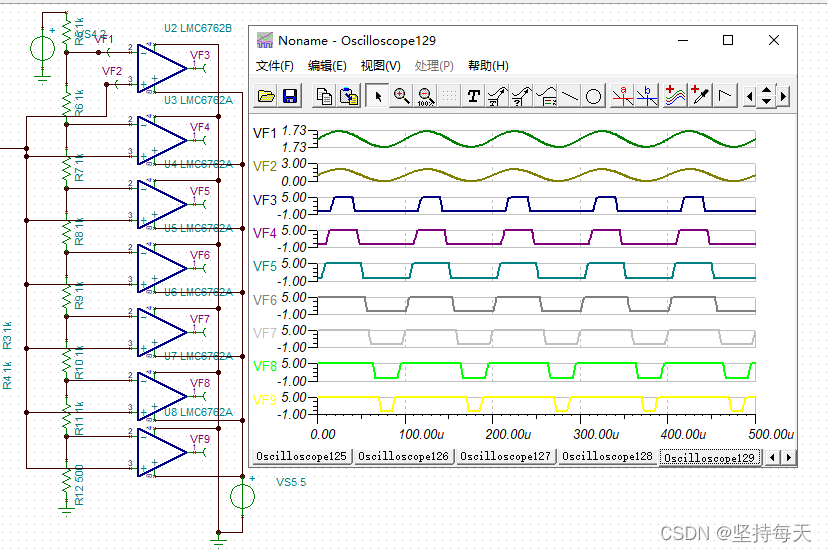

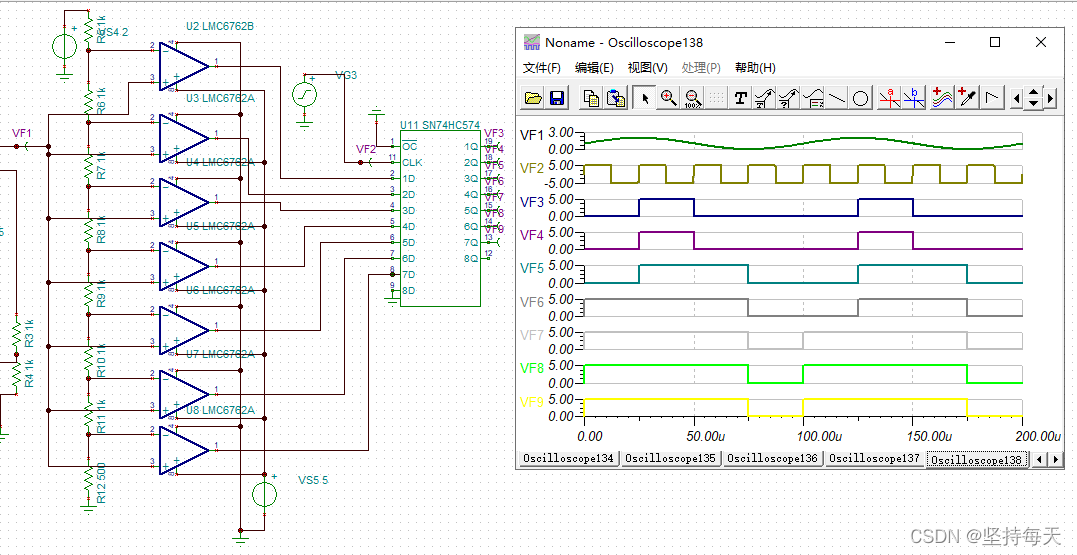

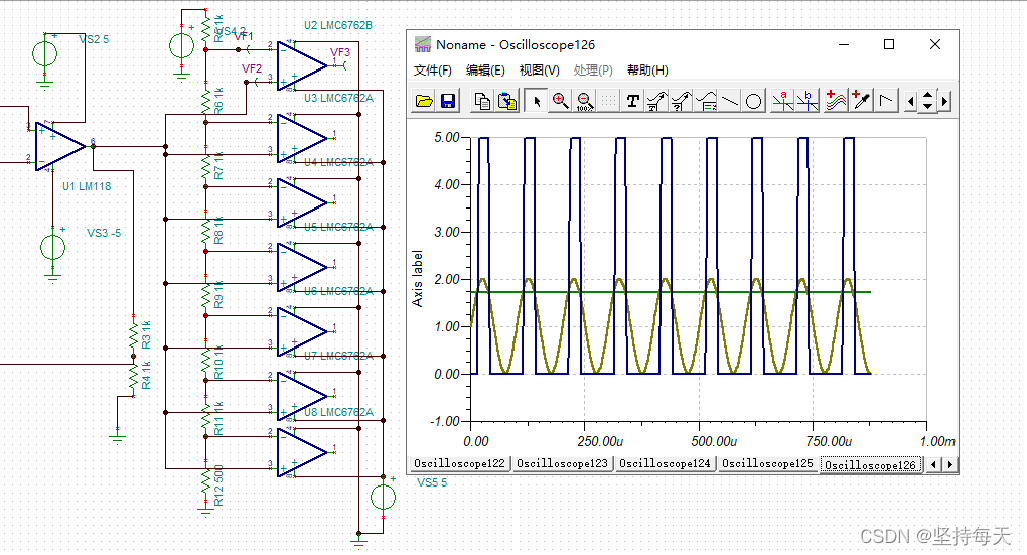

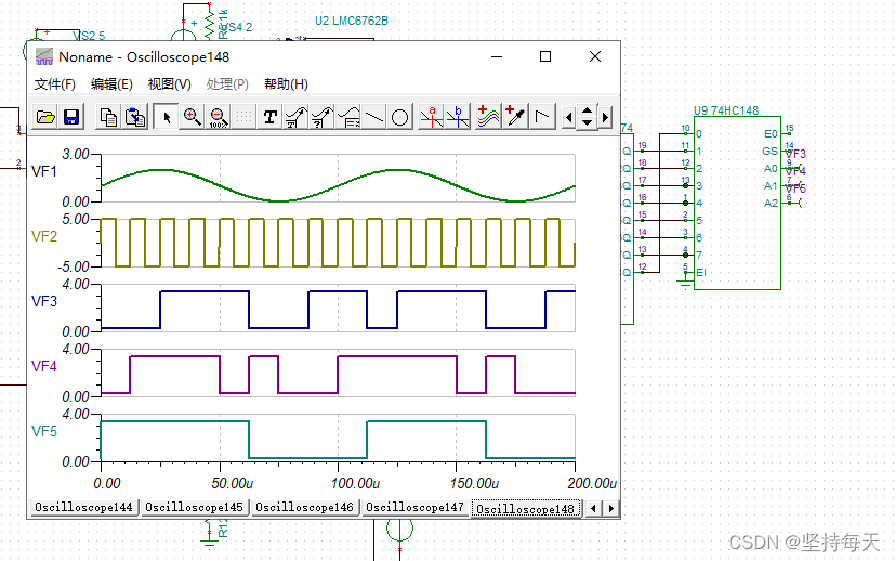

下面是仿真结果

D触发器：

优先编码器：

根据寄存器对7个比较器的输出，根据编码器的真值表进行编码，就可以得出量化的电压信号

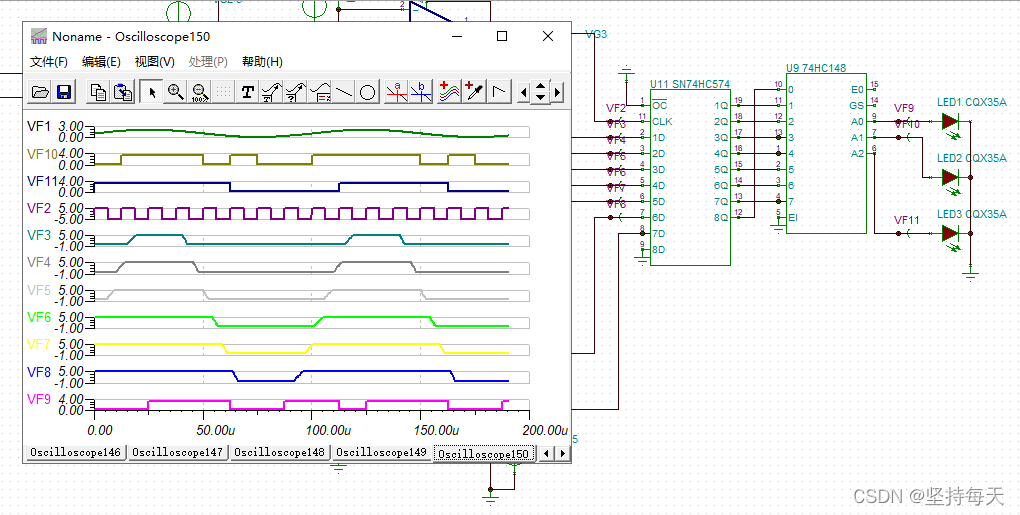

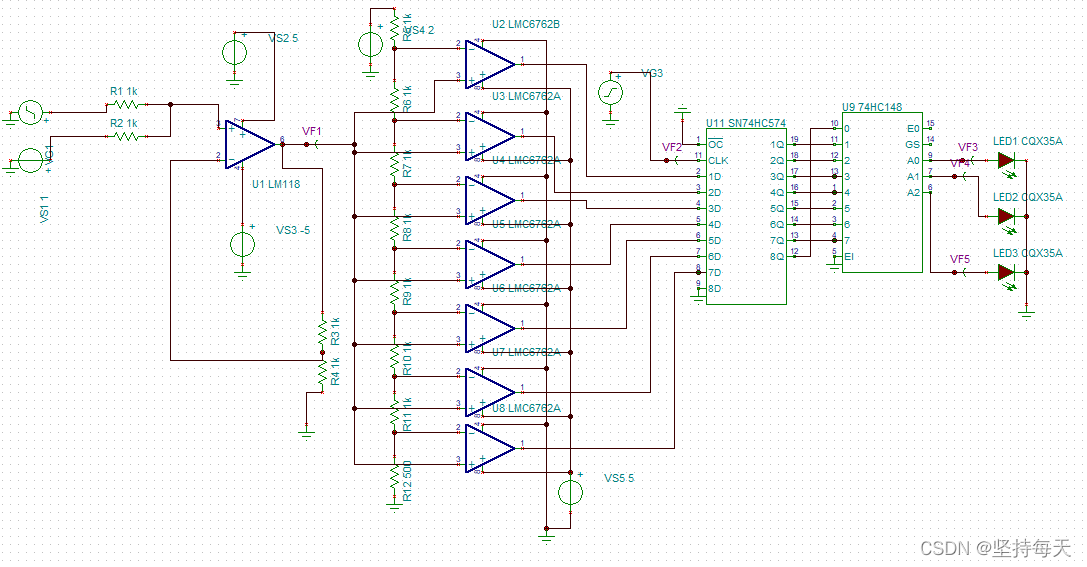

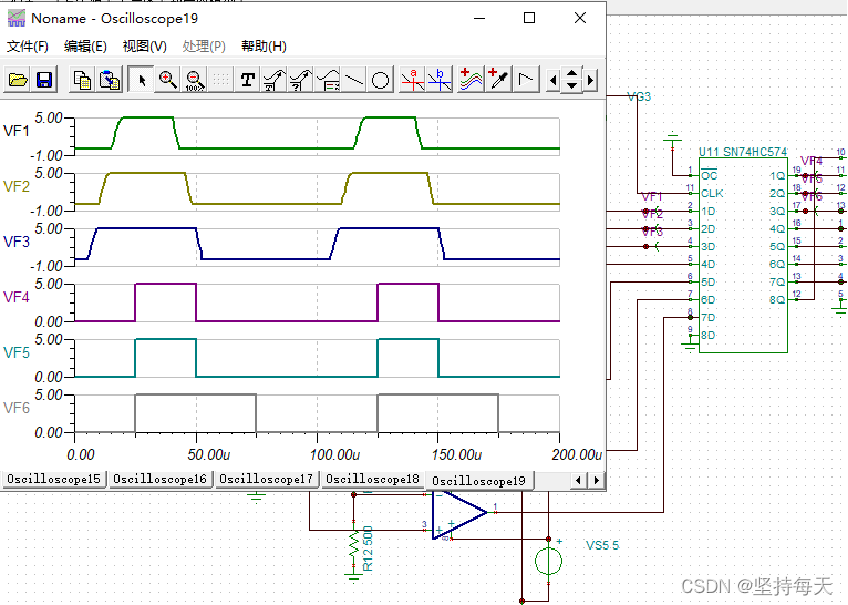

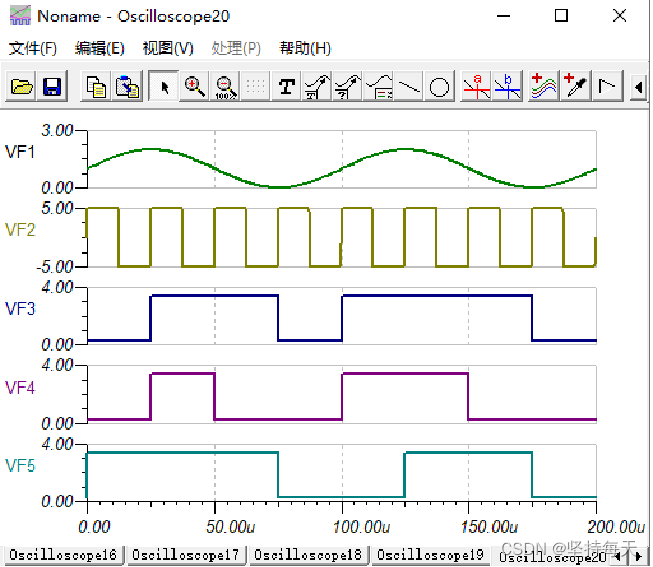

下面是整个系统的仿真图以及仿真结果：

器件选择：

器件主要是根据要求的性能去选择，在该设计中信号频率是100khz，所以T转 = T比 + T寄 + T编。选择比较器的时候，时间延迟要小于10us（根据奈奎斯特定理，采样频率应大于等于信号频率的2倍）；因为要对信号进行七次比较，所以选择寄存器的时候，最好选择8位；选择编码器，也要选择8-Line to 3-Line Priority Encoders。

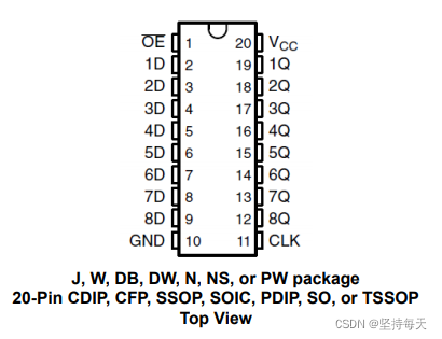

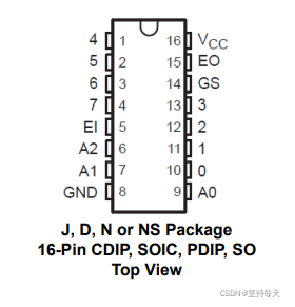

但是在仿真时，往往要考虑其芯片模型，所以可以选择相似的芯片进行仿真。在该仿真中，比较器用的是LMC6762，寄存器用的是8位的SN74HC574，编码器用的是8线转3线的优先编码器74HC148。
