STM32项目分享：智能药盒

目录

一、前言

二、项目简介

1.功能详解

2.主要器件

三、原理图设计

四、PCB硬件设计

PCB图

五、程序设计

六、实验效果

七、资料内容

项目分享

---

一、前言

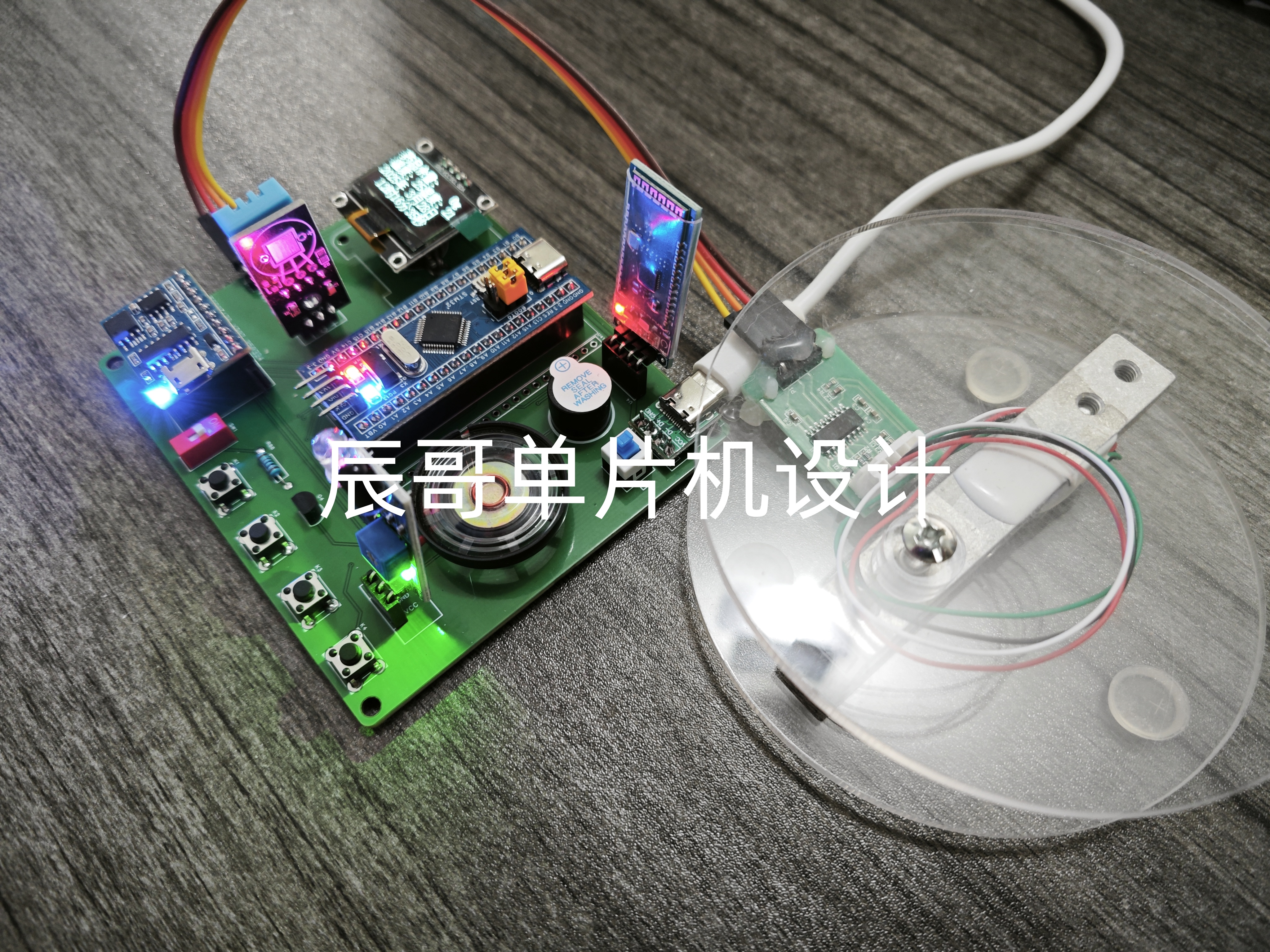

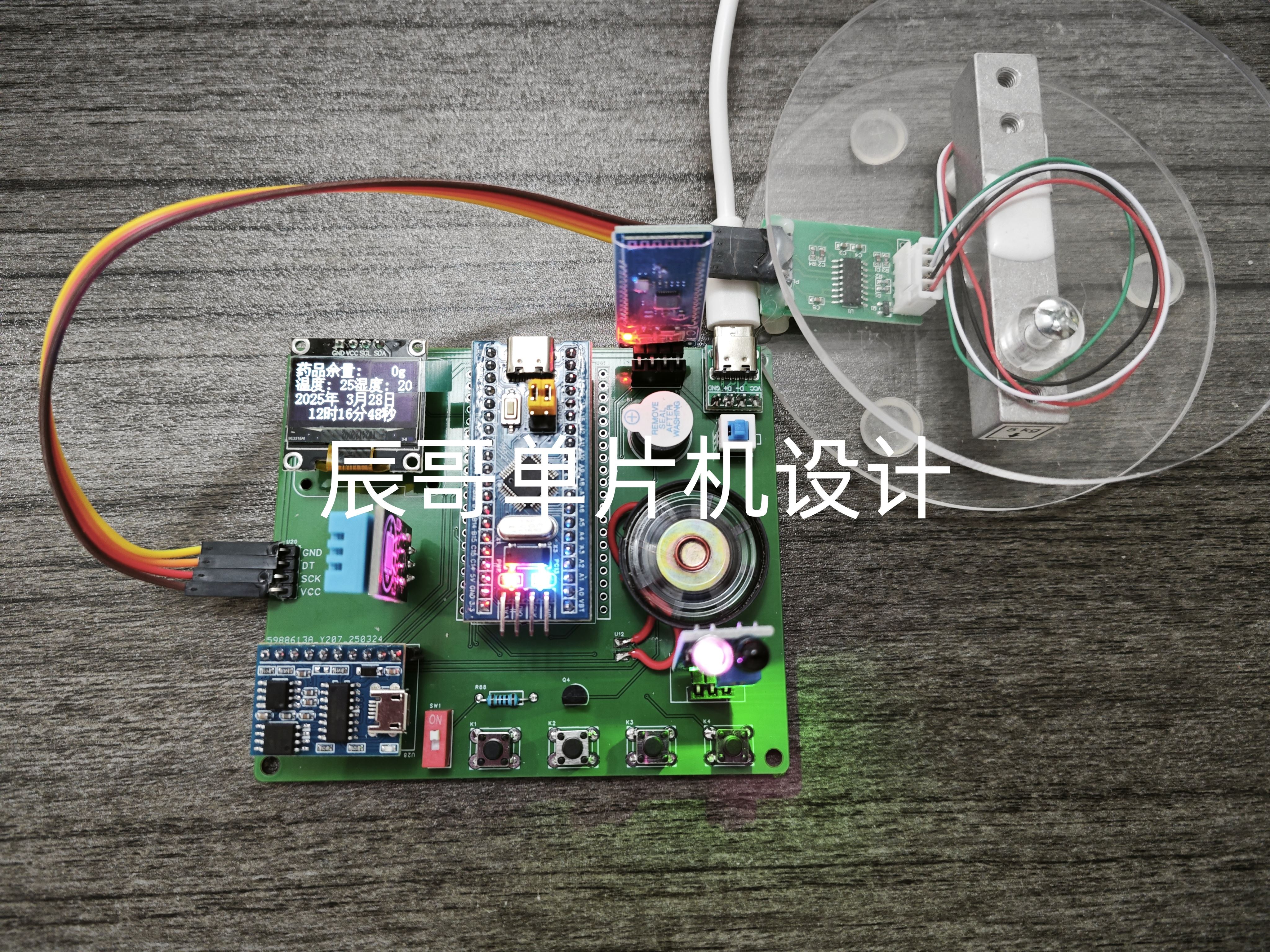

项目成品图片：

哔哩哔哩视频链接：

STM32智能药盒|医疗箱

（资料分享见文末）

二、项目简介

1.功能详解

基于STM32的智能药盒

功能如下：

1. 基于STM32F103C8T6单片机主控
2. 监测功能：环境温湿度、药品余量、人体吃药状态
3. 缺药报警：药物重量为零时蜂鸣器报警提醒缺药
4. 时间显示：可以设置和显示当前的实时时间
5. 定时提醒：可以设置5个定时时间提醒吃药，每个时间可自由控制开关
6. 语音播报：定时吃药时间到扬声器播报语音提醒吃药
7. APP控制：连接蓝牙APP接收环境信息并可设置定时时间与开关

2.主要器件

• STM32F103C8T6单片机
• OLED 屏幕
• DHT11温湿度传感器
• 光电红外传感器
• HX711称重模块
• JR6001语音模块
• BT04A蓝牙模块
• 有源蜂鸣器

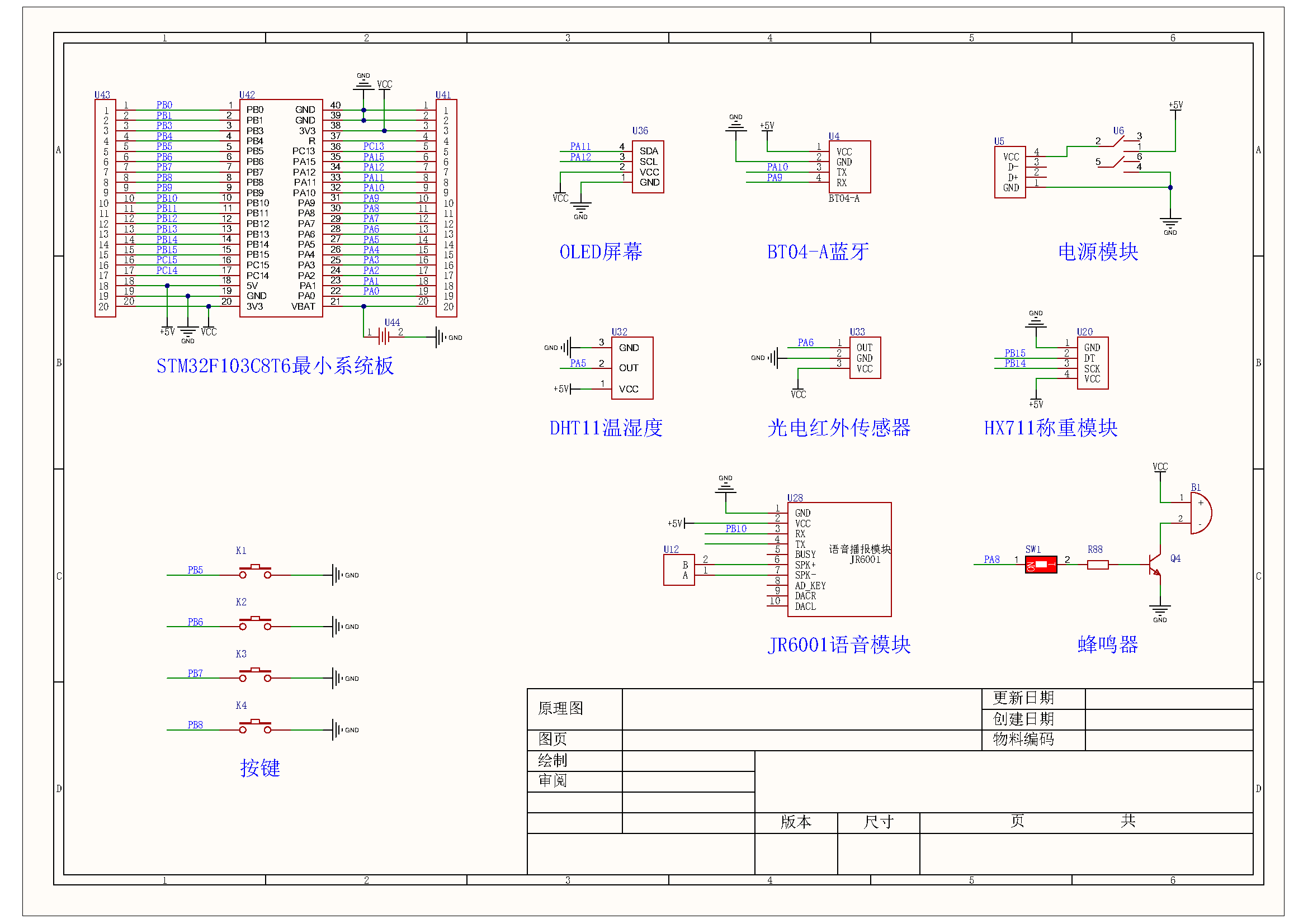

三、原理图设计

​

四、PCB硬件设计

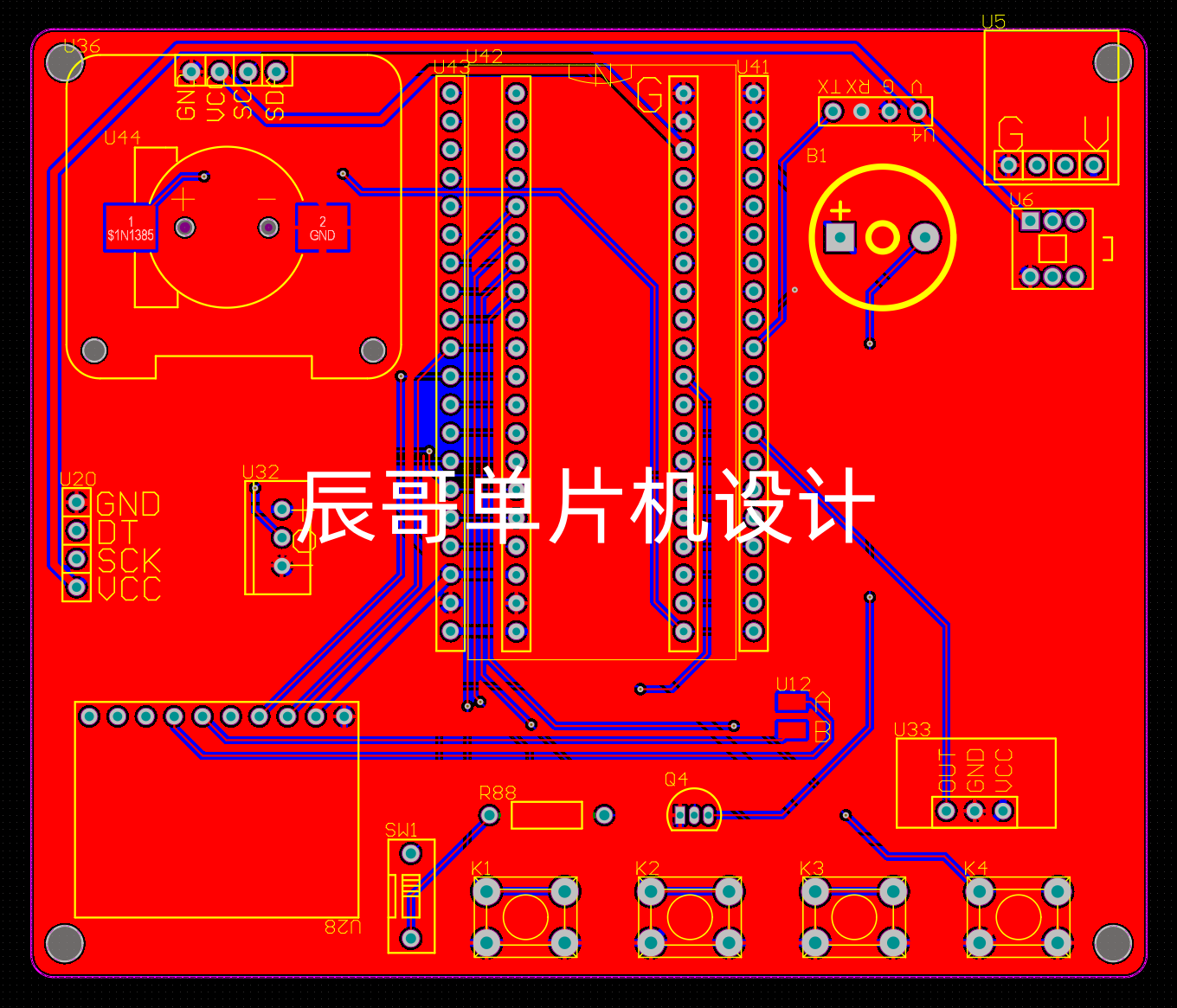

PCB图

​​

五、程序设计

#include "sys.h"
//#include "usart3.h"
SENSOR SensorData;//传感器结构体定义
THRESHOLD Threshold;//阈值结构体定义
SYSTEM System;//系统标志位结构体定义

void Public(void);
void Threshold_Init(THRESHOLD *Threshold);

int main(void)
{
    delay_init();//延时函数初始化
	  MyRTC_Init();
		MyRTC_SetTime();

    NVIC_Config(); //中断优先级配置
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    Usart3_Init(9600);
		USART2_Config();
	  u3_printf("AF:30");
		delay_ms(1000);
		u3_printf("A7:00001");
    My_USART1();
		DHT11_Init();

    Beep_Init();//蜂鸣器初始化

	  DO_Init();
    LED_GPIO_Config();//LED灯初始化
    oled_Init();//oled初始化
    KEY_Init();//按键初始化
    Threshold_Init(&Threshold);//传感器阈值及执行器件开关变量初始化

    //
    oled_ShowCHinese(16 * 1, 2 * 0, 0);
    oled_ShowCHinese(16 * 2, 2 * 0, 1);
    oled_ShowCHinese(16 * 3, 2 * 0, 2);
    oled_ShowCHinese(16 * 4, 2 * 0, 3);
    oled_ShowCHinese(16 * 5, 2 * 0, 4);
    oled_ShowCHinese(16 * 6, 2 * 0, 5);
    Init_HX711pin();
    Get_Maopi();
    delay_ms(1000);
    delay_ms(1000);
 //   Get_Maopi();
    oled_Clear();
//    TIM2_Init(2000-1,7200-1);
    //    oled_ShowString(0,2,"Connecting...",16);
    /*******************************************/
    while (1) {


        KeyScan();//按键扫描

        Get_Weight();
        SensorData.Sensor1 = Weight_Shiwu; //获取药品重量
			  SensorData.Sensor4 = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);
        Get_dht11();//获取温湿度数据
        Mode_Decide();//模式判定 （按键1选择模式）
        Public();
        delay_ms(50);

    }
}

//向MQTT服务器发布消息
void   Public(void)
{
	u1_printf("A:%d#,B:%d#,C:%d#,D:%d#,E:%d#,F:%d#,G:%d#,H:%d#,I:%d#,J:%d#,K:%d#,L:%d#,M:%d#,N:%d#",
	           SensorData.Sensor1,
             SensorData.Sensor2,
             SensorData.Sensor3,
            WhatTime,
            Hour1,
            Min1,
            Hour2,
            Min2,
            Hour3,
            Min3,
            Hour4,
            Min4,
            Hour5,
            Min5           );


}
