信号与调制

在高频电路中,要处理的无线电信号:基带信号、高频载波信号、已调信号

【 1.信号的特性】

  • 时间性

时域波形(表示参量随时间变化的函数)

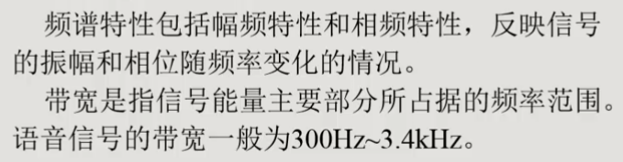

  • 频谱特性

频谱分析。
在这里插入图片描述

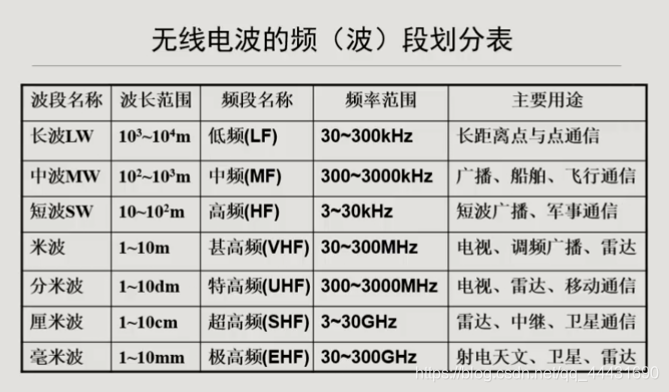

  • 频率特性

在这里插入图片描述
在这里插入图片描述

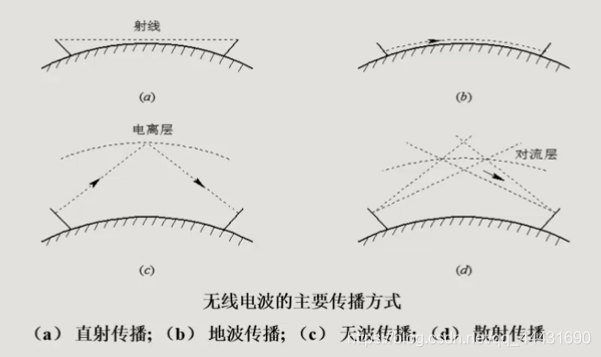

  • 传播特性

在这里插入图片描述

  1. 无线通信的传播媒质主要是自由空间。
  2. 频率或波长不同,电磁波在自由空间的传播方式也不同。
  3. 四种传播方式:
    ①直射传播:又称视距,指沿直线进行传播。用于频率更高的超短波或更高频率的信号,且传播距离有限,可以通过架高天线、中继、卫星来扩大传输距离。
    ②地波传播:沿着地球表面进行传播。用于中低频信号的远距离通信与导航。
    ③天波传播:电离层反射传播。用于短波波段的无线电波的远距离传输。电离层对通过的电波有吸收作用,频率太高的信号会通过电离层达到外层空间从而泄露。
    ④散射传播:对电离层的散射传播。传播距离一般为100km-500km,适合的频率范围是400MHZ~600MHZ。

【 2.调制】

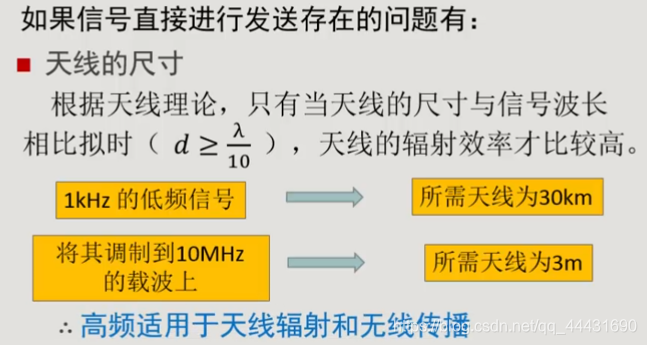

  • 调制的原因

在这里插入图片描述
(高频时,波长短,所需的天线尺寸短)。

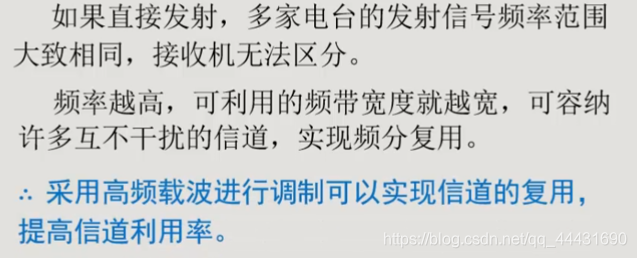

在这里插入图片描述

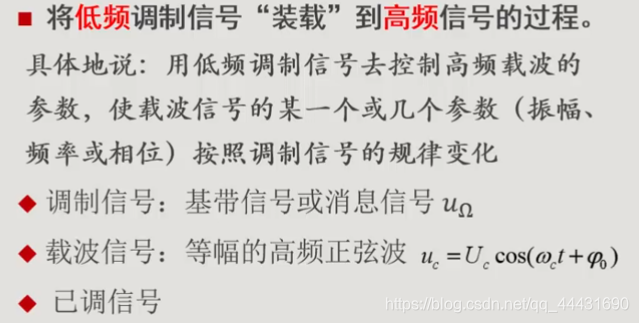

  • 调制的定义

在这里插入图片描述

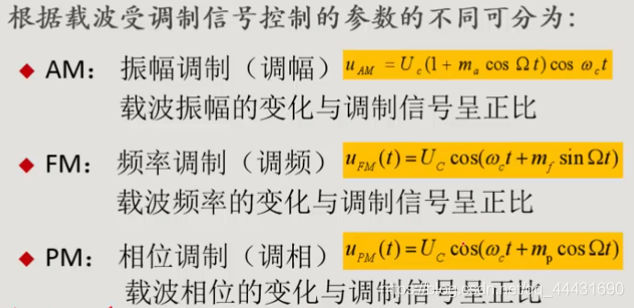

  • 调制的分类

在这里插入图片描述

【 3.解调】

  • 解调的定义

在这里插入图片描述

  • 解调的方式

在这里插入图片描述
