【滤波器】5. 三种类型二阶低通滤波器

• 滤波器的品质因数 Q，也称为滤波器的截止特性系数。其值决定于$f=f_0$ 附近的频率特性。

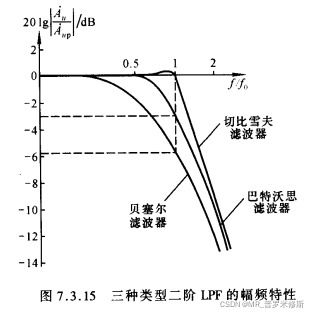

• 按照 $f=f_0$ 附近频率特性的特点，可将滤波器分为 巴特沃斯 ( Butterworth)、切比雪夫(Chebyshev) 和 贝塞尔(Bessel) 三种类型。下图是这三种类型二阶LPF的幅频特性。

• 巴特沃斯滤波器
  Q=0.707
  幅频特性无峰值，在 $f=f_0$ 附近的幅频特性曲线为单调减 。
• 切比雪夫滤波器
  Q=1
  在 $f=f_0$ 附近的截止特性最好，曲线的衰减斜率最陡 。
• 贝塞尔滤波器
  Q=0.56
  过渡特性最好，相频特性无峰值 。
