1、从 Inception 到 Xception

Xception 是 Google 在 2017 年出品的轻量级神经网络，它与 GoogLeNet 中的 Inception 相似，可以认为是 Inception 的一种极端情况。同时，它与 MobileNet 的思想一致，即推动 Depthwise Conv + Pointwise Conv 的使用。另外，在 Xception 中，类似于 ResNet，一些 residual connects 被应用了进来。
最终模型在ImageNet等数据集上都取得了相比Inception v3与Resnet-152更好的结果。当然其模型大小与计算效率相对Inception v3也取得了较大提高。

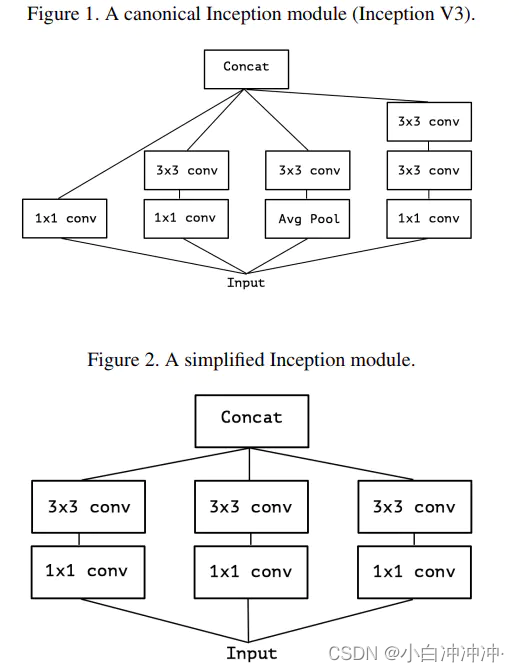

Figure1是一个典型的 Inception 模块。

我们知道，卷积层的功能是同时学习跨通道相关性和空间相关性，而 Inception 的思想是尝试将这两个相关性的学习分割开来，即：

先用 1x1 conv来着重学习各通道之间的关联，
再用 3x3/5x5 conv （两个 3x3 conv 即为 5x5 conv）来学习其不同维度上的单个通道内在空间上的关联（也会学到部分各通道之间的关联）。

考虑一个 Inception 模块的简化版本，只使用一种规格的卷积（例如 3×3 conv），并且不含平均池化。如Figure2所示

在这里插入图片描述

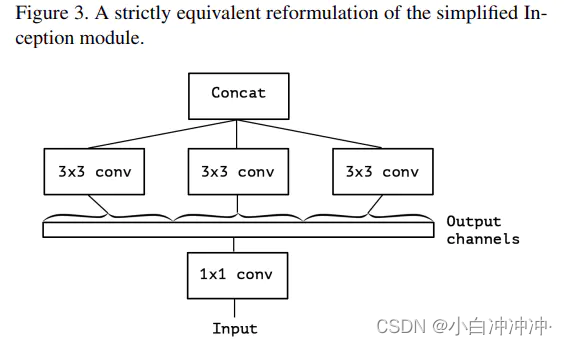

而本质上上图2中表示的简化版Inception模块又可被表示为下图3中的形式。可以看出实质上它等价于先使用一个1x1 conv来学习input feature maps之上channels间特征的关联关系，然后再将1x1 conv输出的feature maps进行分割，分别交由下面的若干个3x3 conv来处理其内的空间上元素的关联关系。如下图所示

等价的简化版Inception模块

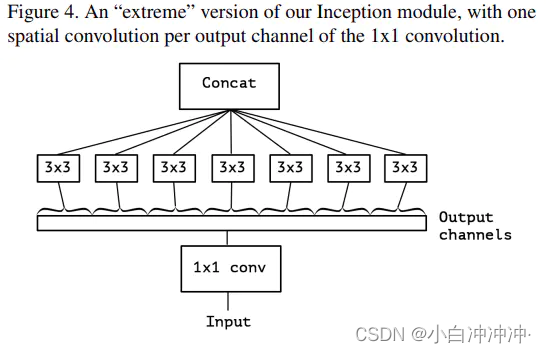

更进一步，何不做事做绝将每个channel上的空间关联分别使用一个相应的conv 3x3来单独处理呢。如此就得到了下图4中所示的Separable conv。

在这里插入图片描述

2、MobileNet vs Xception

MobileNet 和 Xception 之间有相同的地方也有不同的地方，主要体现在：

相同：都由 channel-wise 空间卷积和 1x1 卷积两个操作组成。
不同：
- 操作顺序不同：MobileNet 先进行 channel-wise 空间卷积，然后使用 1x1 卷积进行融合；Xception 先进行 1x1 卷积，然后进行 channel-wise 空间卷积。
- 非线性激励函数：MobileNet 中的两个操作之间添加了 ReLU 非线性激励；而为了保证数据不被破坏，Xception 中的两个操作之间没有激励函数。

上述两个不同点中，第一个并不是太重要，因为这些操作会被堆叠起来，从而改变一下结构中的模块划分顺序，两者基本上就等价了。而对于第二点就比较重要了。

3、Xception架构

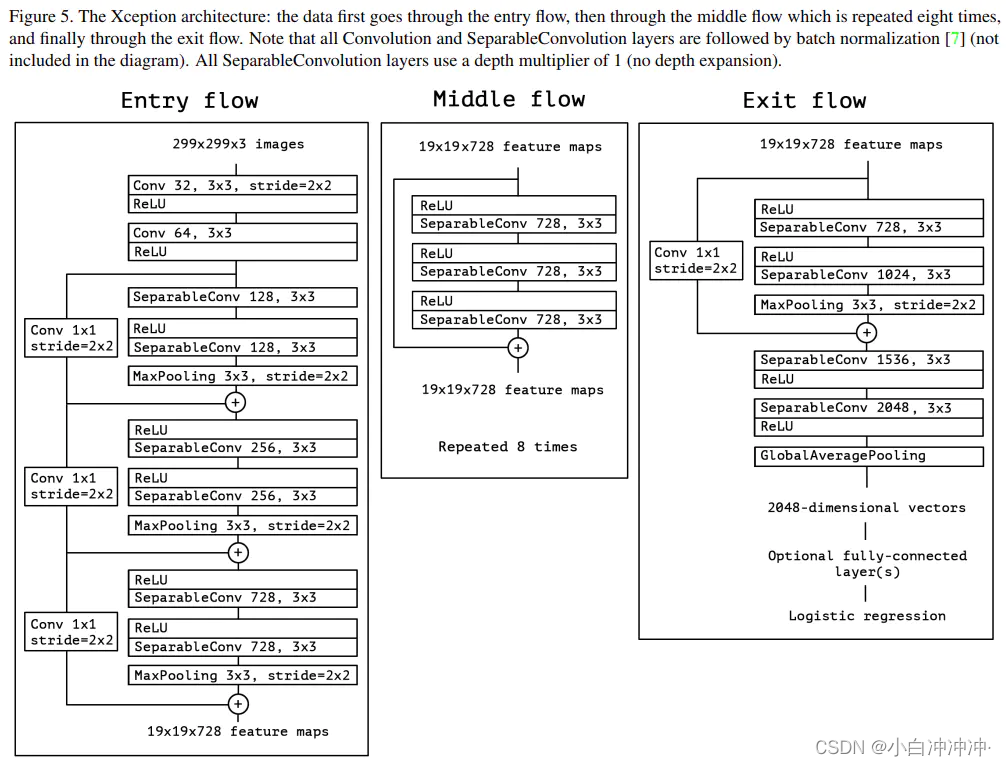

Xception 结构由 36 个卷积层组成网络的特征提取基础。这些卷积层被分成 14 个模块，除最后一个外，模块间有线性残差连接。

另外，Xception 引入了 Entry/Middle/Exit 三个 flow，每个 flow 内部使用不同的重复模块，Entry flow主要是用来不断下采样，减小空间维度；中间则是不断学习关联关系，优化特征；最终则是汇总、整理特征，用于交由全连接层来进行表达。

在这里插入图片描述

4、实验结果

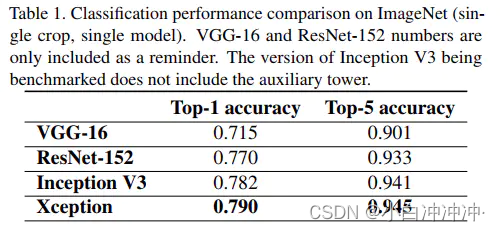

下表为Xception与其它模型在Imagenet上分类精度的结果比较。

在这里插入图片描述

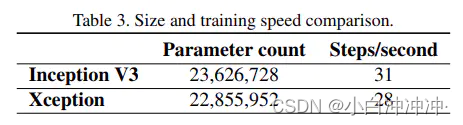

然后下表则为Xception与Inception v3在模型参数大小与计算速度上的比较。

在这里插入图片描述

5、深度可分离卷积

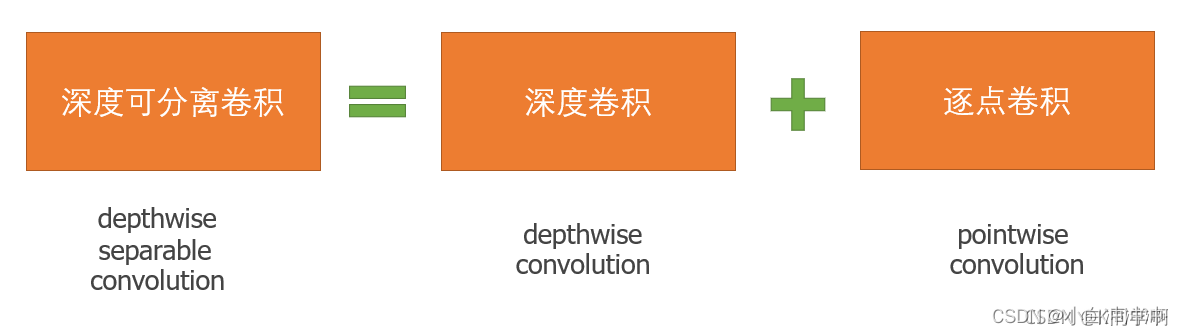

深度可分离卷积其实是一种可分解卷积操作（factorized convolutions）。其可以分解为两个更小的操作：depthwise convolution 和 pointwise convolution。

在这里插入图片描述

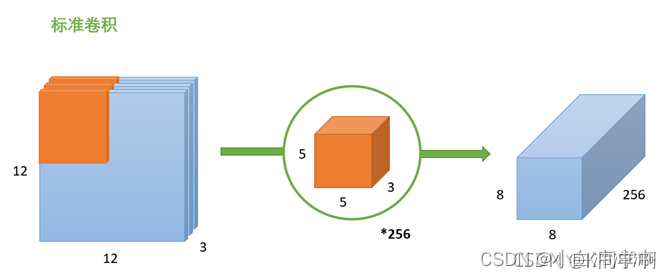

（1）标准卷积

在这里插入图片描述
输入一个 $12 * 12 * 3$ 的一个输入特征图，经过 $5 * 5 * 3$ 的卷积核得到一个 $8 * 8 * 1$ 的输出特征图。如果此时有256个卷积核，将得到 $8 * 8 * 256$ 的输出特征图。

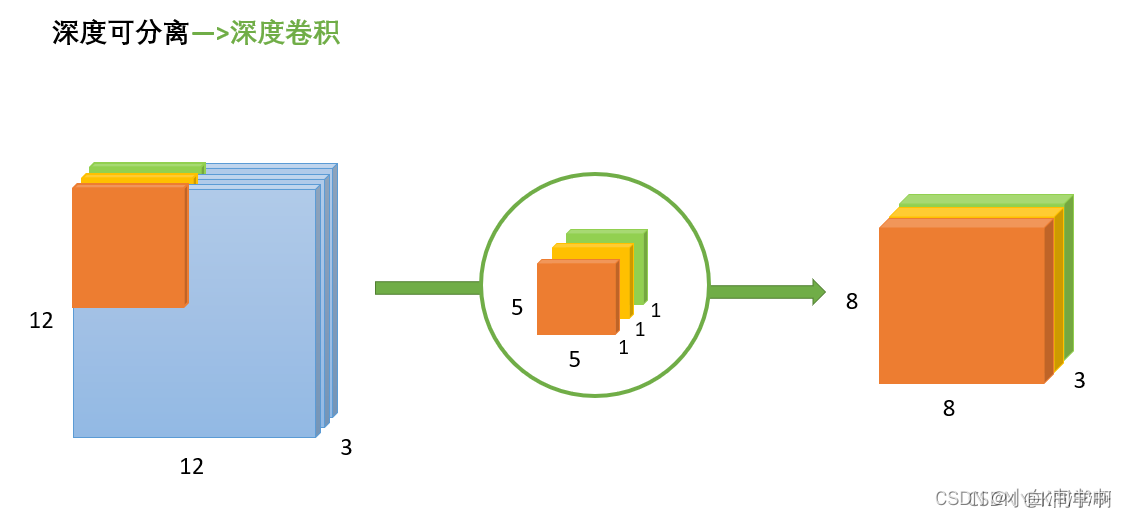

（2）深度卷积

在这里插入图片描述
与标准卷积网络不一样的是，这里会将卷积核拆分为单通道形式，在不改变输入特征图像的深度情况下，对每一通道进行卷积操作，这样就得到了和输入特征图像通道数一致的输出特征图。如上图，输入 $12 * 12 * 3$ 的特征图，经过 $5 * 5 * 1 * 3$ 的深度卷积之后，得到 $8 * 8 * 3$ 的输出特征图。输入和输出的维度是不变的3，这样就有一个问题，通道数太少，特征图的维度太少，能获得足够的有效信息吗？

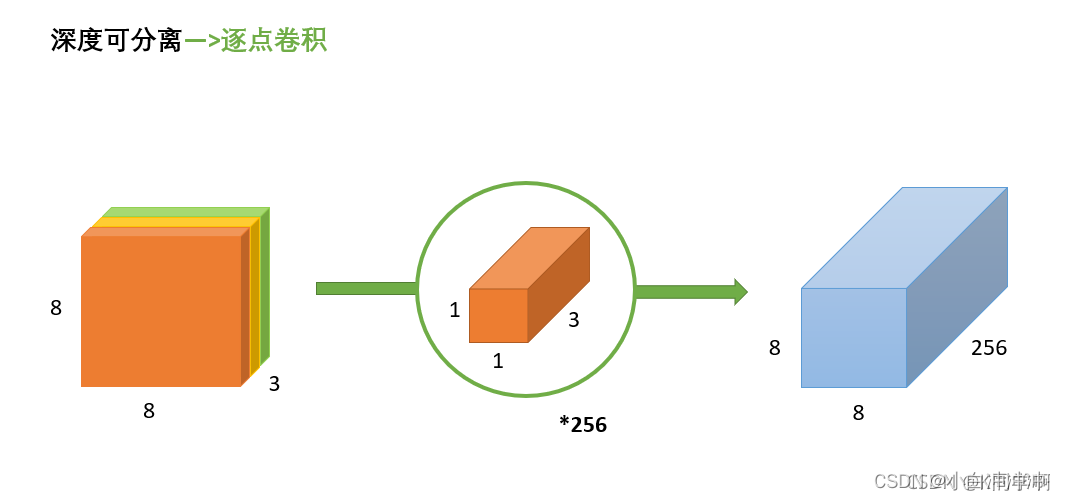

（3）逐点卷积

逐点卷积就是 $1 * 1$ 卷积，主要作用就是对特征图进行升维和降维，如下图：

在这里插入图片描述
在深度卷积的过程中，我们得到了 $8 * 8 * 3$ 的输出特征图，我们用256个 $1 * 1 * 3$ 的卷积核对输入特征图进行卷积操作，输出的特征图和标准的卷积操作一样都是 $8 * 8 * 256$ 了。

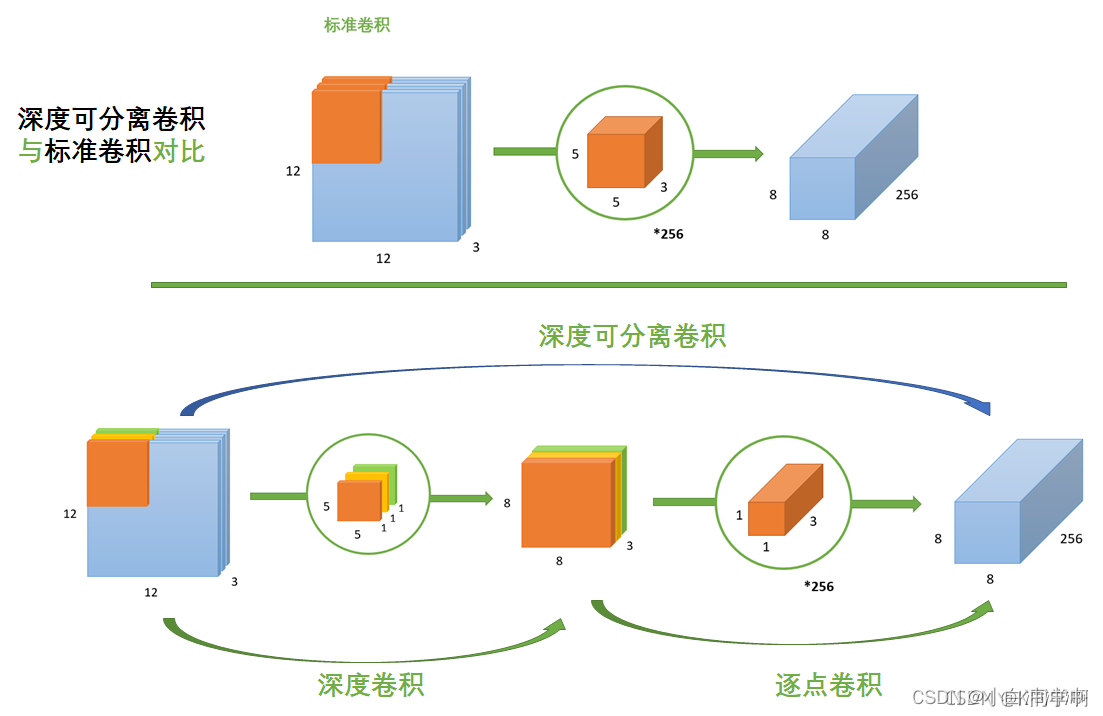

标准卷积与深度可分离卷积的过程对比如下：

在这里插入图片描述

（4）为什么用深度可分离卷积？

深度可分离卷积可以实现更少的参数，更少的运算量。

6、SeparableConv2D() vs DepthwiseConv2D()

首先，我们要引入 Tensorflow2.0 中函数 tf.keras.layers.SeparableConv2D(filters, kernel_size, strides=(1, 1), padding=‘valid’) 用于构建 Separable conv。在实现 MobileNet 网络时，我们使用的函数是 tf.keras.layers.DepthwiseConv2D(kernel_size, strides=(1, 1), padding=‘valid’)，这两个函数之间是包含与被包含的关系。

简单来说，SeparableConv2D() 是 DepthwiseConv2D() 的升级版。由上面的介绍我们可以知道，深度可分离卷积分为两步：

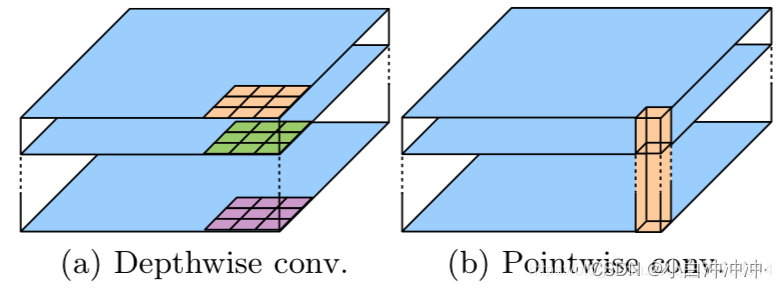

第一步：depthwise convolution 是在每个通道上独自的进行空间卷积，图a
第二步：pointwise convolution 是利用 1x1 卷积核组合前面 depthwise convolution 得到的特征，图b

在这里插入图片描述
而 DepthwiseConv2D() 实现了第一步， SeparableConv2D() 直接实现了两步。故 SeparableConv2D() 与 DepthwiseConv2D() 相比，需要输入的参数多了一个 pointwise convolution 时的滤波器数量。

7、代码实现

代码原地址：https://blog.csdn.net/qq_36758914/article/details/106899041

import tensorflow as tf

class conv_block(tf.keras.Model):
    def __init__(self, filters, kernel_size = (3,3), strides=(1,1)):
        super().__init__()
        self.listLayers = []
        self.listLayers.append(tf.keras.layers.Conv2D(filters=filters,
                                                      kernel_size=kernel_size,
                                                      strides=strides,
                                                      padding='SAME'))
        self.listLayers.append(tf.keras.layers.BatchNormalization())
        self.listLayers.append(tf.keras.layers.Activation('relu'))

    def call(self, x):
        for layer in self.listLayers.layers:
            x = layer(x)
        return x

class separable_conv_block(tf.keras.Model):
    def __init__(self, filters):
        super().__init__()
        self.listLayers = []
        self.listLayers.append(tf.keras.layers.Activation('relu'))
        self.listLayers.append(tf.keras.layers.SeparableConv2D(filters,
                                                               kernel_size=(3,3),
                                                               strides=(1,1),
                                                               padding='SAME'))
        self.listLayers.append(tf.keras.layers.BatchNormalization())

    def call(self, x):
        for layer in self.listLayers.layers:
            x = layer(x)
        return x

def entry_flow(inputs):
    x = conv_block(filters=32, strides=(2, 2))(inputs)
    x = conv_block(filters=64)(x)
    previous_block_activation = x
    for size in [128, 256, 728]:
        x = separable_conv_block(size)(x)
        x = separable_conv_block(size)(x)
        x = tf.keras.layers.MaxPooling2D(3, strides=2, padding='SAME')(x)
        residual = tf.keras.layers.Conv2D(filters=size,
                                          kernel_size=1,
                                          strides=2,
                                          padding='SAME')(previous_block_activation)
        x = tf.keras.layers.add([x, residual])
        previous_block_activation = x

    return x

def middle_flow(x, num_blocks=8):
    previous_block_activation = x

    for _ in range(num_blocks):
        for _ in range(3):
            x = separable_conv_block(728)(x)

        x = tf.keras.layers.add([x, previous_block_activation])
        previous_block_activation = x

    return x

def exit_flow(x, num_classes=1000):
    previous_block_activation = x

    for size in [728, 1024]:
        x = separable_conv_block(size)(x)

    x = tf.keras.layers.MaxPooling2D(3, strides=2, padding='SAME')(x)

    residual = tf.keras.layers.Conv2D(filters=1024,
                                      kernel_size=1,
                                      strides=2,
                                      padding='SAME')(previous_block_activation)
    x = tf.keras.layers.add([x, residual])

    for size in [1536, 2048]:
        x = tf.keras.layers.SeparableConv2D(size,
                                            kernel_size=(3,3),
                                            strides=(1,1),
                                            padding='SAME')(x)
        x = tf.keras.layers.BatchNormalization()(x)
        x = tf.keras.layers.Activation('relu')(x)

    x = tf.keras.layers.GlobalAveragePooling2D()(x)
    x = tf.keras.layers.Dense(num_classes, activation='softmax')(x)

    return x

def xception(inputs):
    x = entry_flow(inputs)
    x = middle_flow(x, num_blocks=8)
    x = exit_flow(x, num_classes=1000)

    return x

inputs = np.zeros((1, 299, 299, 3), dtype=np.float32)
outputs = xception(inputs)
outputs.shape
