Origin绘图快速上手指南

哔哩哔哩视频链接

1、创建工程

打开origin后，点击菜单栏“文件”，选择“项目另存为”，给项目命名，并存到某个工作路径。

2、导入数据

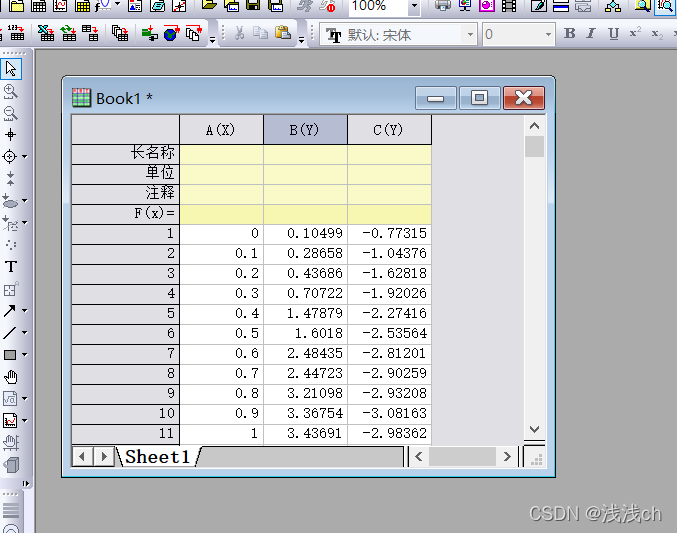

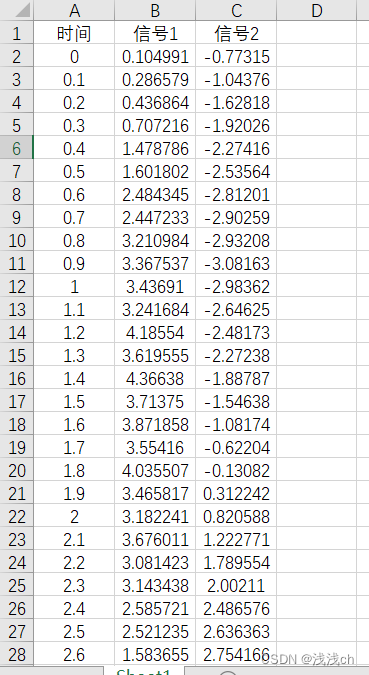

然后将excel中的数据（只要数据）选中后复制到Book1中，从第5行开始粘贴。


可以在侧面打开“项目管理器”，给表格“Book1”重命名为“曲线数据”。还可以在表格的“长单位”处给每列数据加上标签。

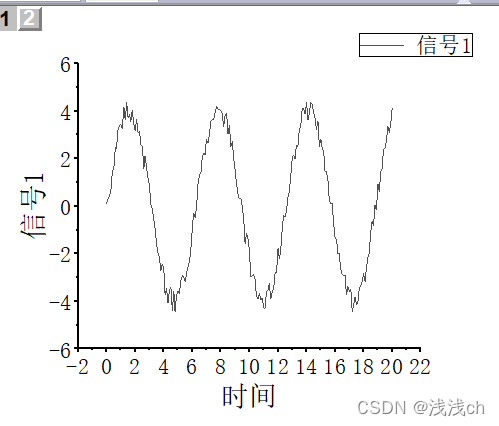

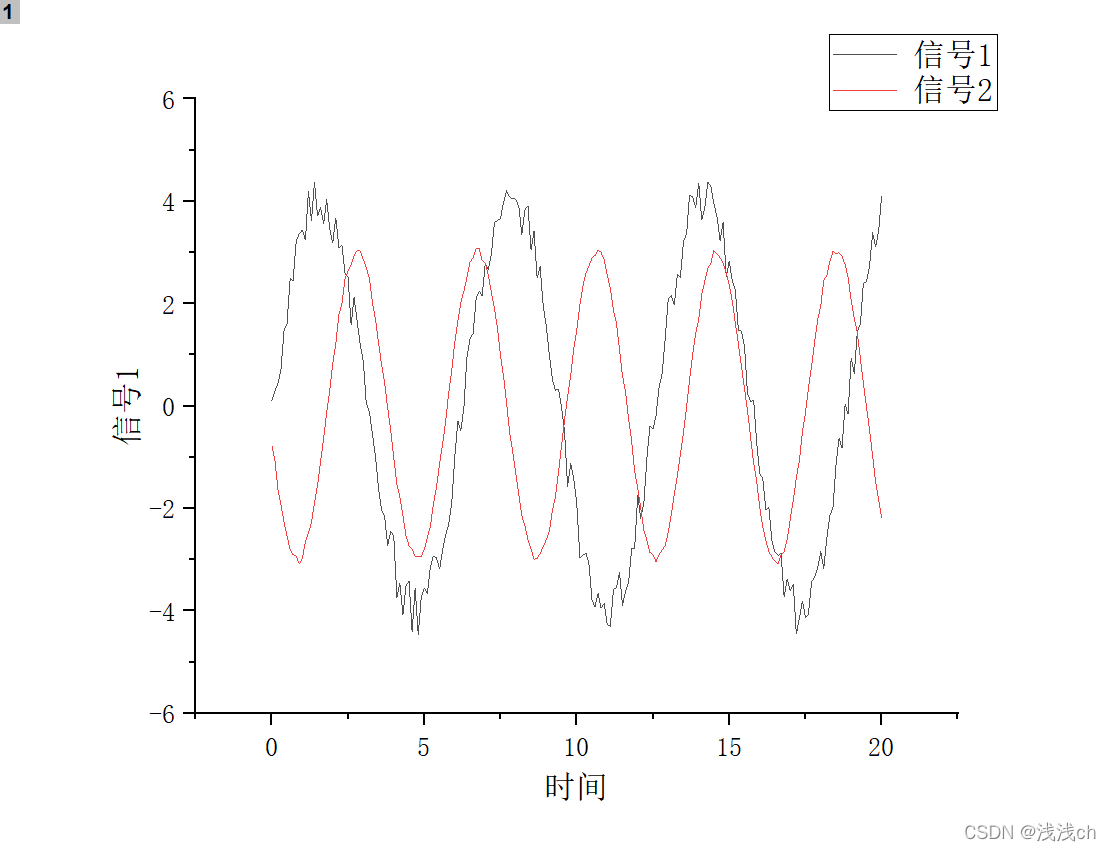

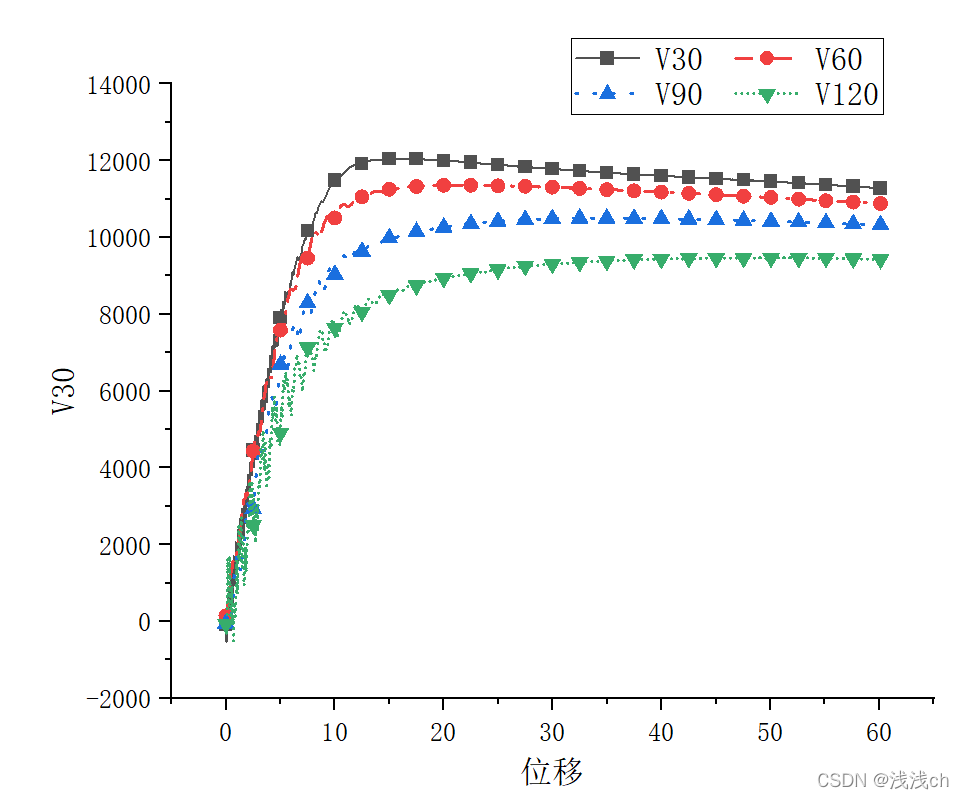

3、那么这时可以直接使用Origin的自动绘图功能了。选择A、B、C所有列，然后点击菜单栏的“绘图”，选择一个折线图，双击即可绘图。

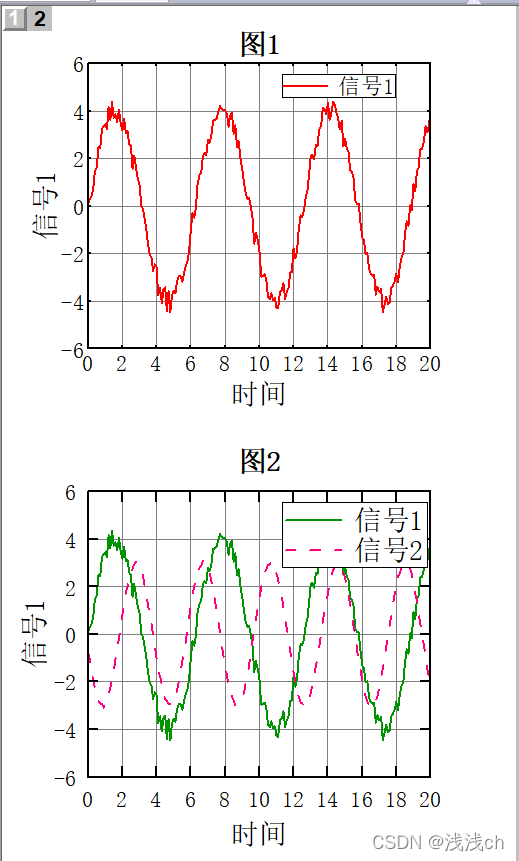

这样呢就是将两条曲线放到同一张图中了。

如果想要自定义画图呢？

（1）首先在左侧项目管理器处删除这张Graph1图，然后点击上方的“新建图”的图标，创建空Graph。

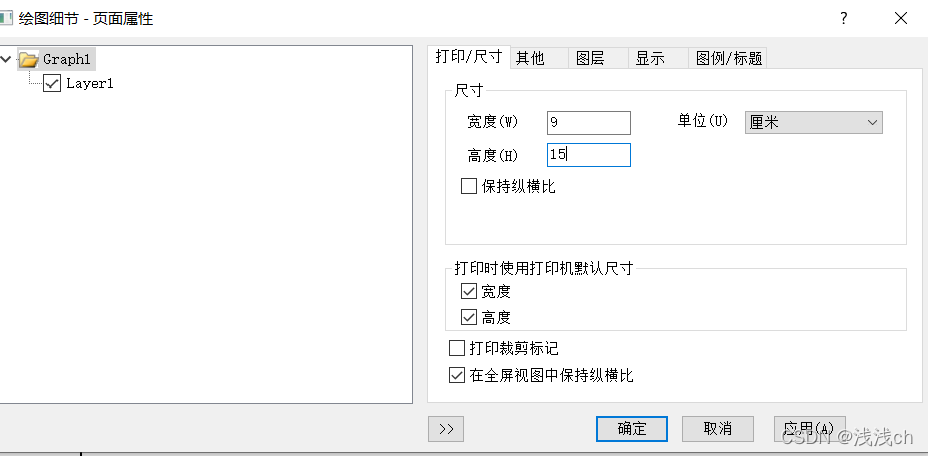

（2）双击图像空白区域，设置图片尺寸。按照论文排版，我们将图片设置成9*15的尺寸，选择应用，再点击确定。

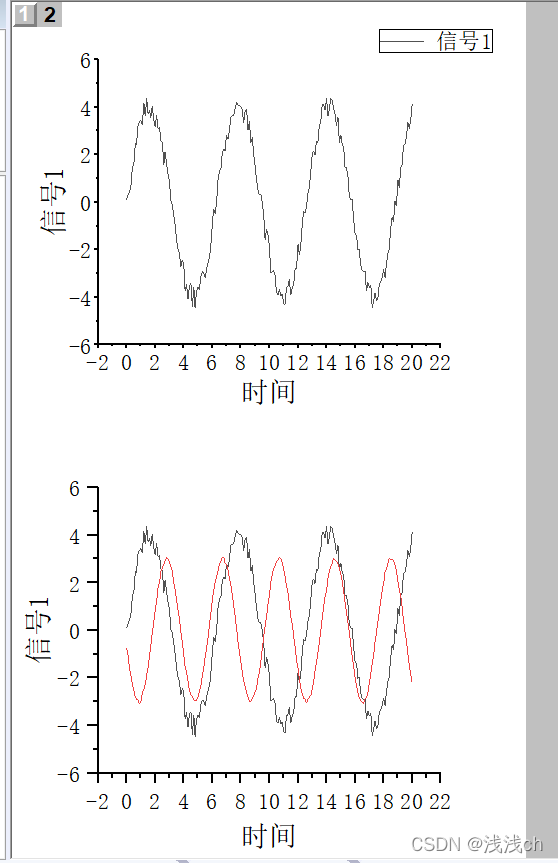

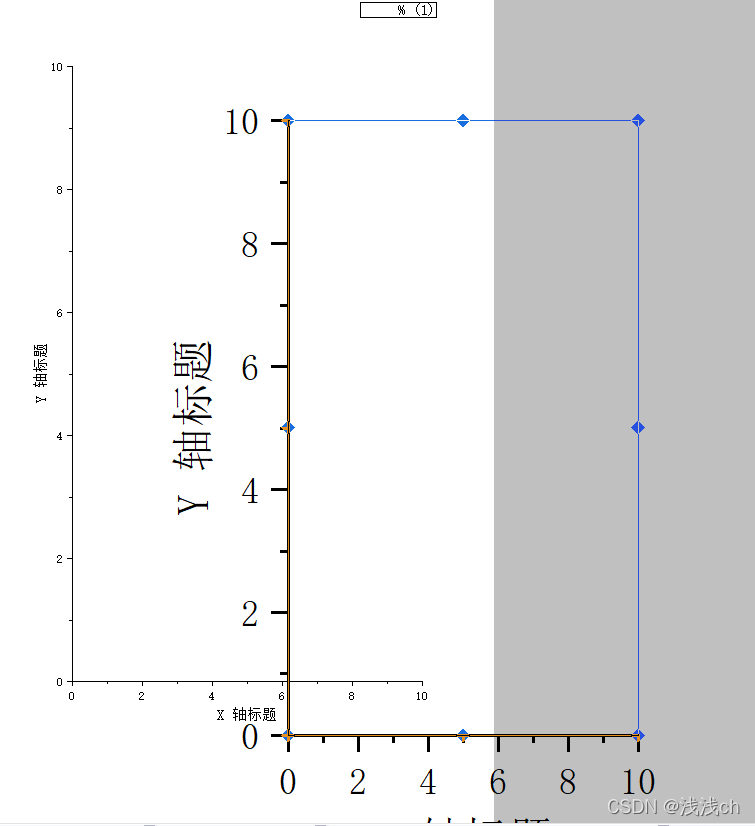

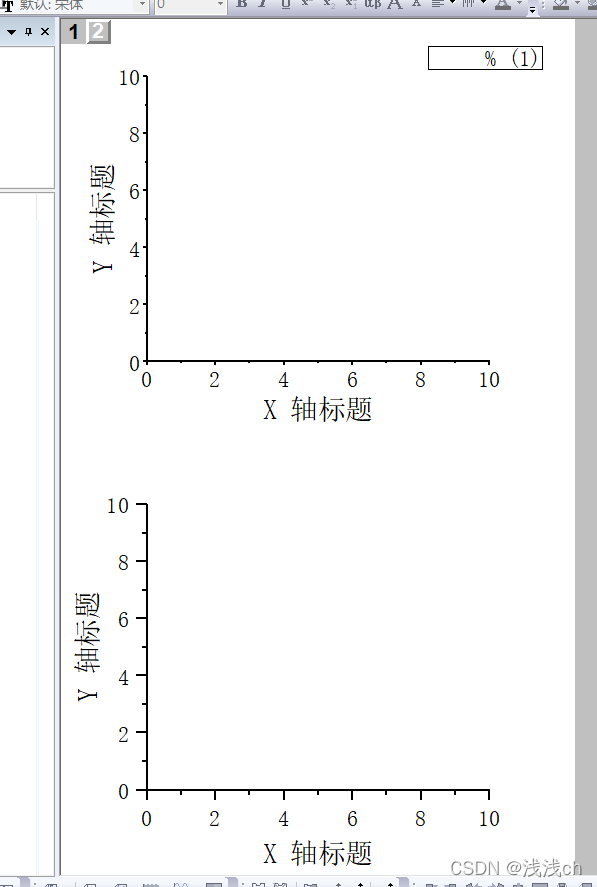

（3）在白色区域右键，选择“新图层”，选择“下X轴，左Y轴”。这个时候坐标系排版混乱。

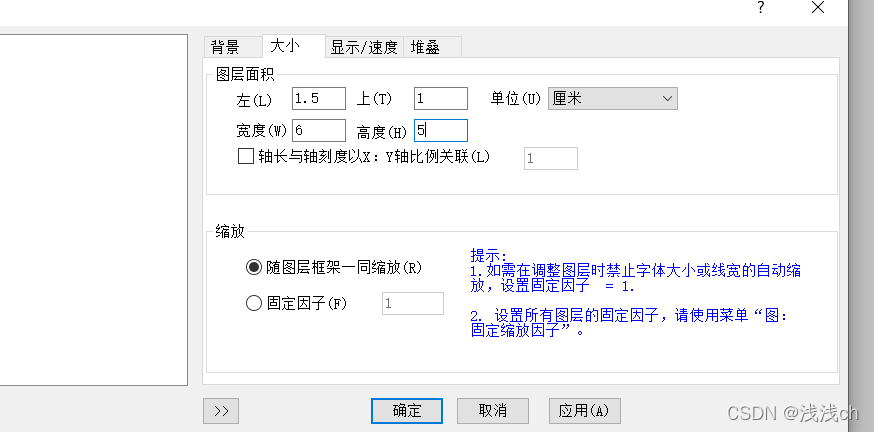

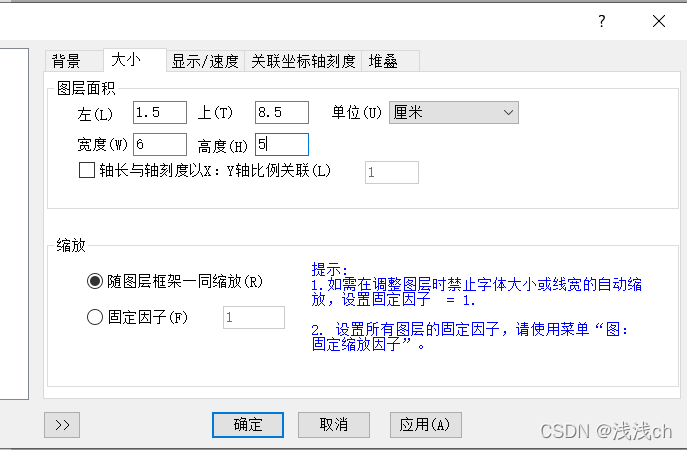

我们选中左边这个坐标系，双击，选择“大小”，设置好如下尺寸后，选择“应用”，选择“确定”。
