模电总结一：半导体器件概述

一、二极管

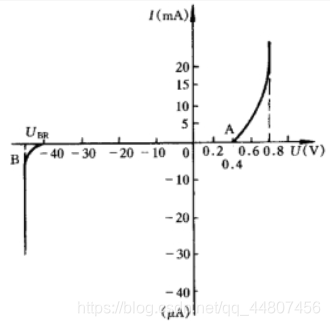

1、伏安特性曲线

正向偏置的时候，硅管的导通电压为0.7V。图中，0<U<0.7V时，电流I近似为0mA，视为截止，U>0.7V时，电流I可趋向于无穷，此时二极管除了0.7V的压降外，与导线无差别。
反向偏置的时候，二极管的反向击穿电压为UBR，反向击穿电压没有定数，视具体情况而定。图中，UBR<U<0V时，电流I近似为0mA，视为截止，U<UBR时，二极管被击穿，如果不加限流措施，二极管有可能永久损坏。

2、开关特性

二极管导通时候相当于开关闭合（电路接通），截止时候相当于开关打开（电路切断），基于此，二极管可以作为电路中的开关。
开通时间：二极管从截止到导通的时候。
反向恢复时间：二极管从导通到截止的时候。
开关时间=开通时间+反向恢复时间≈反向恢复时间 （开通时间＜反向恢复时间）

3、主要参数

1）最大整流电流IOM（mA）

二极管能长期正常工作时的最大正向电流，通过二极管的电流长时间超过此电流，二级会被烧坏。
