TM4C123GH6PM 微控制器
0 TM4C123GH6PM简介
微控制器是由处理器（CPU） 和存储器、以及一些外设（peripheral） 集成到一片芯片里组成的。 外设和 CPU 相对独立， 且以寄存器的形式呈现给 CPU， CPU 通过总线对寄存器进行读写， 实现对外设的配置和数据通信。 常用的外设包括通用输入输出 GPIO、 定时器 TIMER、模拟输入输出（ADC、 DAC）、 串行通信（UART、 SSI、 I2C、 CAN） 等等。

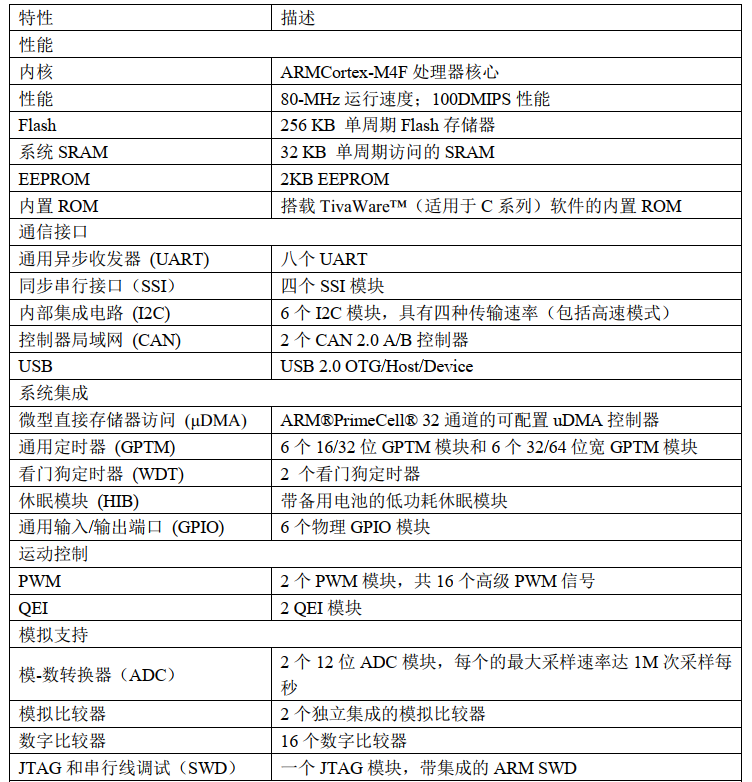

本文是基于TM4C123x系列微控制器的简单入门教程。TM4C123x 系列是 TI 公司推出的一款基于 ARM Cortex-M4F 的微控制器；其率先采用65 纳米闪存工艺技术构建、工作速率达 80 MHz，TM4C123x 也包含了高达 256KB Flash 及32KB SRAM。本文主要介绍TM4C123GH6PM微控制器。

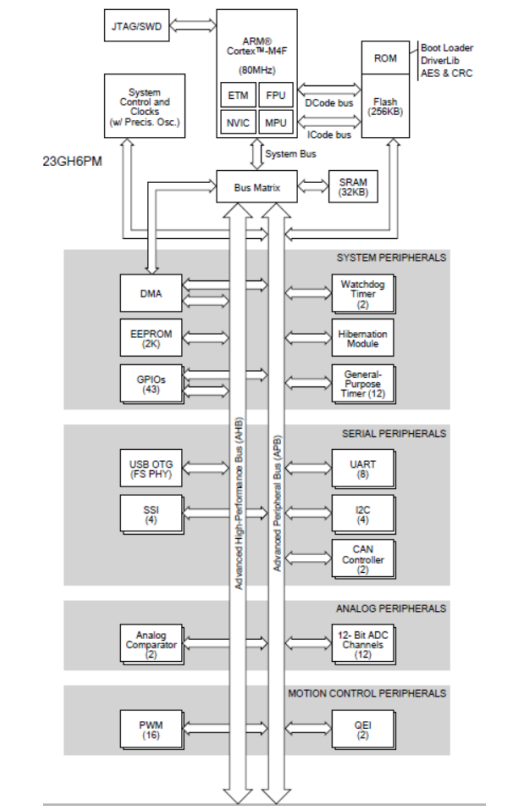

其结构图如下：
从图中可看出， DMA 和 GPIO 可通过 AHB 和 APB 总线访问， EEPROM 和 USB OTG只能通过 AHB 总线访问，其它外设则只能通过 APB 总线访问。

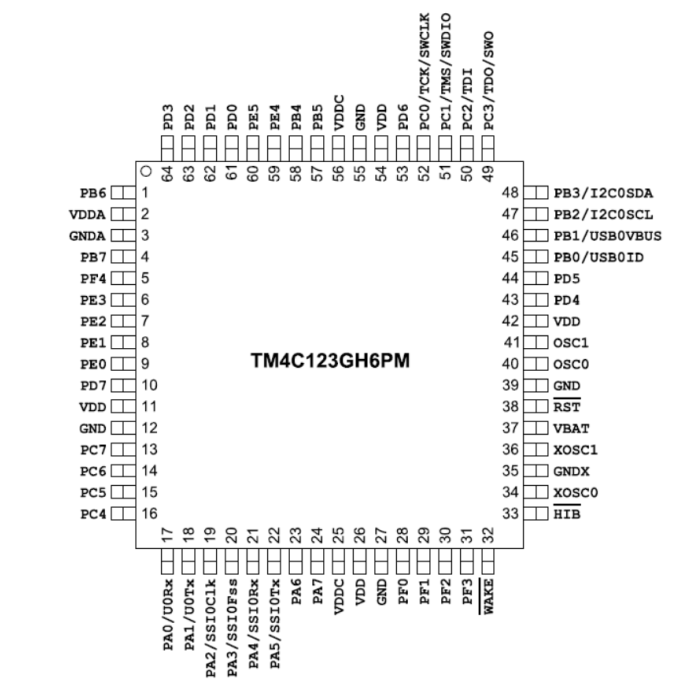

其引脚图如下：
1 硬件最小电路
MCU 硬件最小电路是指保障 MCU 能正常运行的最小电路，它包括了电源、晶振、复位以及写入调试接口等电路。
1.1 电源

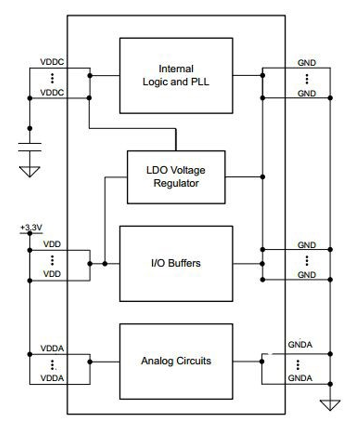

TM4C123GH6PM 微控制器提供一个集成的 LDO 稳压器，用于给大多数微控制器的内部逻辑提供电源。图描述了电源架构。外部 LDO 不得使用。
VDDA 是可用于设备上的所有的模拟电路，包括时钟电路，典型值 3.3V。
VDD：I/O 和某些逻辑的电源，典型值 3.3V。
VDDC：为主要的逻辑部分（包括处理器内核以及大部分片上外设）的电源。该管脚上的电压为 1.2V，由片上 LDO 提供。
VBAT：休眠模块的电源供应源，它通常连接到电池的正极端并用作备用电池，典型值3.3V。
1.2 复位
复位就是使处理器恢复到起始状态。TM4C123GH6PM 有 6 种复位方式：
1)上电复位 PRO (Power-onReset) : 当器件上电以及从休眠模式唤醒时产生复位。
2)外部复位引脚/RST 引脚 /RST 低电平时会产生复位。
3)内部掉电复位 BOR（Brown-on Detector）：当电源 VDD 低于门限电压 VBTH 时，系统将产生一个复位或中断。
4)软件复位：软件即可以使整个器件复位，也可以单独使内核或某个外设复位。
5)看门狗定时器复位：看门狗定时器第二次产生中断时复位。
6)MOSC 失效复位：当主振荡器运行太快或太慢时将产生错误，称为 MOSC 失效，此时将产生复位。
复位后，会根据 BOOTCFG 寄存器中的配置及相应的 GPIO 信号，决定执行 ROM 中的 Boot Loader 或是 FLASH 上的应用程序。如果从 FLASH 启动，则会从 0X000 0004 地址的复位向量开始执行。

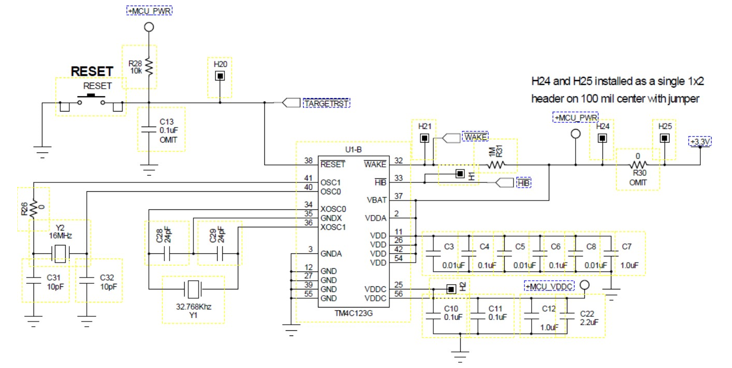

外部复位引脚/RST 电路如下图所示：复位引脚/RST 通过一个上拉电阻接到电源正极，平时为高电平，按下按键为低电平；为了抗干扰，通常在/RST 引脚连接 RC 电路进行滤波。
1.3 时钟（System Clock）
1.3.1 基本时钟源

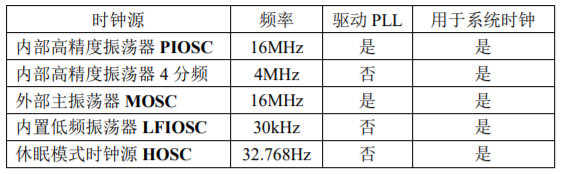

微控制器中使用了多个时钟源：
内部高精度振荡器（PIOSC）：该振荡器是片上时钟源，它无需使用任何外部组件。提供震荡频率是 16MHz，在室温下精度为 1%，在全温下精度为 3%。
外部主振荡器（MOSC）：可以使用外部接入的晶振，也可以使用外部输入的单端时钟源。
内置低频振荡器（LFIOSC）：频率为 30kHz，精度比较低，为 50%。当系统进入一个深度睡眠的低功耗模式时可以使用该振荡器。
休眠模式时钟源：频率为 32.768Hz，由外部接入。该时钟源用于实时时钟，或者为深度睡眠或休眠节能模式提供准确的时钟。
系统时钟不仅有以上四种选择，还可以选择一下两种时钟选择：
内部 PLL：震荡源频率应控制在 5MHz——25MHz 之间。
内部高精度振荡器 4 分频（4MHz）：精度为 1%。
1.3.2 初始化和配置

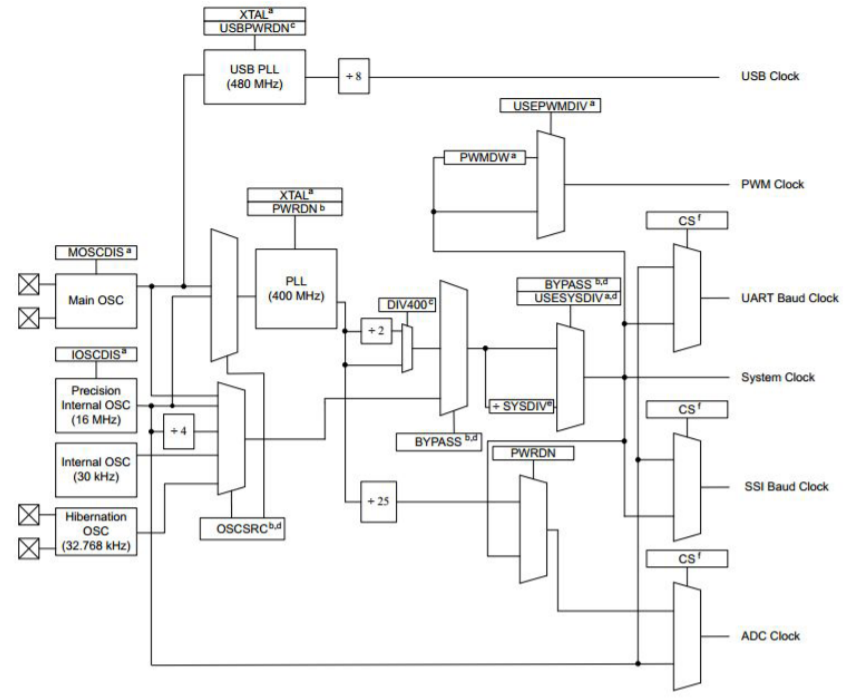

对 PLL 的配置可通过直接对 RCC/RCC2 寄存器执行写操作来实现。如果要使用 RCC2 寄存器，那么必须置位 USERCC2 位。成功改变基于 PLL 的系统时钟所需的步骤如下：
1)通过置位 RCC 寄存器的 BYPASS 位并清零 USESYS 位来旁路 PLL 和系统时钟分频器，从而配置微控制器在“原始”时钟源运行，在切换系统时钟到 PLL 前允许新的 PLL 配置有效。
2)选择晶振值(XTAL)和振荡器源 (OSCSRC)，清零 RCC/RCC2 的 PWRDN 位。设置XTAL 域可以自动为相应晶振提供有效的 PLL 配置数据，清零 PWRDN 位可以给 PLL 及其输出供电并启用它们。
3)在 RCC/RCC2 中选择需要的系统分频器(SYSDIV)并在 RCC 中置位 USESYS 位。SYSDIV 域决定了微控制器的系统频率。
4)通过查询原始中断状态(RIS)寄存器的 PLLLRIS 位来等待 PLL 被锁定。
5)通过清零 RCC/RCC2 的 BYPASS 位来启用 PLL。
1.3.3 时钟库函数
TivaWare 提供了一个非常简单的 API，就可以方便的实现时钟系统的配置。
tivaware 目录下\inc\hw_sysctl.h 给出了 sysctl 下各寄存器的地址、及寄存器各位域的定义和各位域可能的取指定义。
1.3.3.1 函数 SysCtlClockSet
功能：设置设备的时钟
原型：void SysCtlClockSet(uint32_t ui32Config); 参数：ui32Config 为设备时钟所需要的配置。
描述：该函数功能配置了设备的时钟，如：输入晶振频率、振荡器、PLL、系统时钟分频等。参数 ui32Config 是几个不同值的逻辑或，它们分别都被分成多个组，其中在每个组中只能选择一个值。
振荡器的选择为如下之一：SYSCTL_OSC_MAIN，SYSCTL_OSC_INT, SYSCTL_OSC_INT4，SYSCTL_OSC_INT30，SYSCTL_OSC_EXT32。SYSCTL_OSC_EXT32 仅应用于拥有休眠模式的设备，而且只有当休眠模式使能时才有效。
PLL 选择：SYSCTL_USE_PLL（使用 PLL）或者 SYSCTL_USE_OSC（不使用 PLL）。当 PLL 工作时，且 PLL 的时钟源为外部主振荡器时，需告知 PLL 外部主振荡器的频率，如：
SYSCTL_XTAL_4MHZ，… SYSCTL_XTAL_25MHz。参数值低于 SYSCTL_XTAL_5MHZ 是无效的。系统时钟分频器选择为以下值之一：SYSCTL_SYSDIV_1，… SYSCTL_SYSDIV_64。设置外部时钟源（主时钟）作为系统的时钟时使用SYSCTL_USE_OSC|SYSCTL_OSC_MAIN。设置 PLL 作为系统的时钟源时使用 SYSCTL_USE_PLL|SYSCTL_OSC_MAIN，并需要设置正确的晶振频率 SYSCTL_XTAL_xxx 的值。例如：
SysCtlClockSet(SYSCTL_SYSDIV_4|SYSCTL_USE_PLL|SYSCTL_XTAL_16MHZ|SYSCTL_OSC_MAIN)使用 PLL 输出固定 200M，再 4 分频，系统时钟 50M。
1.3.3.2 函数 SysCtlPeripheralEnable
功能：使能外设。
原型：void SysCtlPeripheralEnable(uint32_t ui32Peripheral)；
参数：ui32Peripheral 是要使能的外设
描述：函数的功能是使能一个外设。上电时，所有外设为失能状态；它们必须在使能后才能操作或响应寄存器的读/写。
外设参数必须为一下参数之一： SYSCTL_PERIPH_ADC0,SYSCTL_PERIPH_ADC1,SYSCTL_PERIPH_GPIOA,SYSCTL_PERIPH_GPIOB,SYSCTL_PERIPH_GPIOC,SYSCTL_PERIPH_GPIOD,SYSCTL_PERIPH_GPIOE,SYSCTL_PERIPH_GPIOF, SYSCTL_PERIPH_HIBERNATE…其余参数请查看外设驱动库文档。
注：写使能外设后，要经过 5 个时钟周期外设才真正被使能。在这期间，试图访问外设将导致总线错误。要注意确保在这段时间内，外设不能够被访问。
1.3.3.3 函数 SysCtlClockGet
功能：获取处理器时钟频率。
原型：uint32_t SysCtlClockGet(void)；参数：无
描述：该函数获得处理器时钟频率和外设模块的时钟频率（除了 PWM，它有自己的时钟分配，其他外设有不同的时钟）。
2 存储器及映射

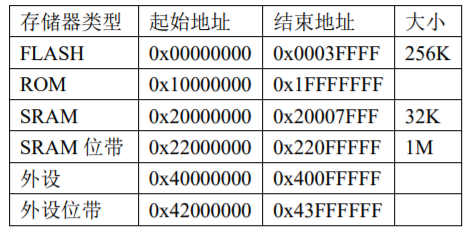

TM4C123GH6PM 微控制器带有 32KB 的 SRAM、内部 ROM、256KB 的 flash 和 2KB 的 EEPROM。Cortex-M4F 系列处理器对内存和外设进行了统一编址，存储器映射列出指令和数据在存储器中的位置，FLASH、ROM、SRAM 和外设对应的地址如下：
2.1 位带（Bit-band）

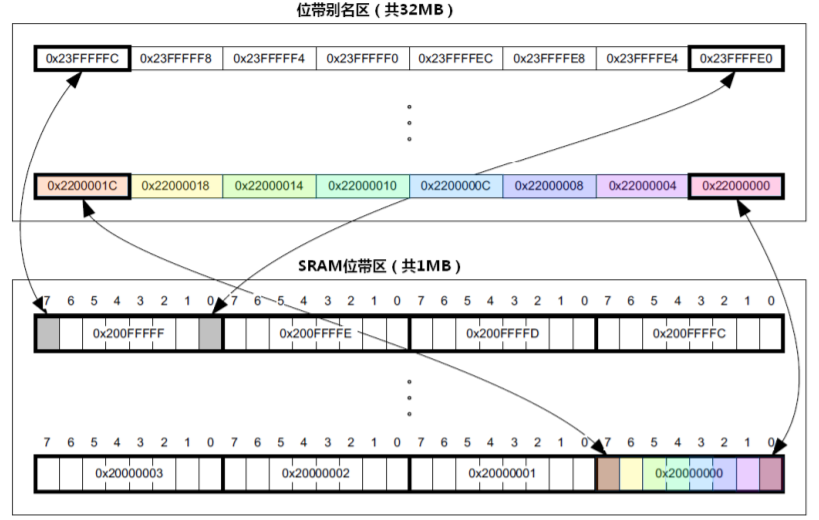

位带操作,可以对单一的位（bit）进行读写。在CM4中，有两个区中实现了位带。其中一个是SRAM区的最低1MB范围，第二个则是片内外设区的最低1MB范围。这两个区中的地址除了可以像普通的RAM一样使用外，它们还都有自己的“位带别名区”，位带别名区把每个位（bit）膨胀成一个32位的字。当你通过位带别名区访问这些字时，就可以达到访问原始位（bit）的目的。
SRAM 和外设的位带基址分别为 0x2200.0000 和 0x42000000。位带别名地址的计算公式为：位带别名地址=基地址+（偏移量32）+ (位编号4) 例如：如果要修改 SRAM 地址 0x20001000 的第 3 位，则位带别名地址计算如下：
位带别名地址=0x22001000 +（0x1000 32）+ (34) =0x2202000C 因此，当需要读/写位带地址 0x20001000 的第 3 位时，只需要对相应的位带别名地址 0x2202000C 执行读/写操作指令即可。
Tivaware目录下的inc/hw_types.h定义了位带的变换，例如：
#define HWREGBITW(x,b)
HWREG(((uint32_t)(x)&0xF0000000)|0x02000000|(((uint32_t)(x)&0x000FFFFF) <<5)|((b)<<2))
2.2 SRAM
SRAM 是易失性存储器，掉电后数据会丢失，适合存储需要经常修改的数据。随机存取存储器，可对存储器的任一个存储单元按需要随时进行信息读出或写入，且读/写速度快。
2.3 ROM
ROM 是非易失性存储器，只能读出，不能用一般的方法写入。TM4C123GH6PM 的 ROM 已预编程，包含以下组件：
TivaWare 引导加载程序 Boot Load 和向量表； TivaWare 外围设备的驱动程序库(DriverLib)；高级加密标准（AES）加密表；循环冗余检查(CRC) 错误检测功能。
2.4 Flash
FLASH 是非易失性存储器，掉电后数据不会丢失，适合存储程序和不经常修改的数据。当系统时钟速度为 40 MHz 或更慢时，闪存在一个周期中即被读取。当处理器系统时钟大于 40MHz 时，FLASH 控制器将启用预取缓存器。在这种模式下，Flash 存储器以一半的系统时钟工作，预取缓存器每个时钟周期读取两个 32 位的字，使得在代码执行的同时，指令提取无须等待状态。
Flash 存储器由一系列 1KB 的块组织在一起，这些块可以被单独擦除。flash 器件的写入操作只能在空或已擦除的单元内进行，所以很多时候，在进行写入操作之前必须先执行擦除。擦除块会使块中所有内容块被重置为 1。
1KB 的块可成对配成 2K 的块形成保护块。保护允许块将被标记为只读或只执行，系统可提供不同级别的代码保护。只读块不能被删除或编程，系统可保护这些块的内容不被修改。同时，只执行块不能被删除或编程，不能被控制器或调试器读取，只能通过控制器取值机制来读取它的内容。
2.5 EEPROM
EPPROM 是非易失性存储器，掉电后数据不会丢失，适合存储不经常修改的数据。Tiva 的 EEPROM 模块接口为用户提供了随机访问以及顺序访问的读写样式。同时，EEPROM 模块提供了对块的锁定机制，可防止在特殊情况下对块的读写操作保护。密码存取模式使用户程序可锁定 16 字对齐的一个或多个 EEPROM 块控制访问。
每个 EEPROM 由 32 块组成，每块由 16 个字组成。对 EEPROM 的读取可以是按字节或半字长，并且，这些读取操作也不需要依照字边界对齐。每次读取，会读取整个字长，任何不需要的数据将被简单地忽略。每次写入必须要按字对齐。要向 EEPROM 写入一个字节，应先读出值，修改相应的字节，再进行回写。
EEPROM 的每个块都是根据偏移量寻址的，可通过块选择寄存器对操作的块进行选择。当前操作的块由当前块寄存器EEBLOCK决定，当前偏移量由当前寄存器EEOFFSET决定。 EEPROM 的块是受单独保护的。若尝试对未受权的块读写将返回 0xFFFF.FFFF 的错误值，并且 EEDONE 寄存器也将被置位。
3 低功耗模式
为了进行功耗控制，TM4C123GH6PM 有 4 种工作模式：
正常模式：在该模式下，处理器正常运行代码，外设正常运行。
睡眠模式：睡眠模式下，停止处理器时钟和存储器时钟，不执行代码，外设时钟频率不变，仍然可以运行。中断事件能使系统回归到运行模式。
深度睡眠模式：停止系统时钟并关闭 PLL 和 Flash 存储器，不执行代码。外设运行在内置低频振荡器的 30KHz 频率下。在该模式下，中断事件能使系统回归到运行模式。
休眠模式：处理器和外设的电源都关断，只维持休眠模块的供电。电源供电可以利用外部信号 WAKE 触发恢复，也可以利用内置实时时钟(RTC)，在经过一段特定的时间之后恢复。休眠模块可以由外部电池或者辅助电源单独供电。
