一、背景介绍部分
(一)原来的技术方案是怎么样的?存在什么样的问题?(如有电路/功能框图,则更容易让人理解)
背景介绍:1.在摄像机行业中,相机端切换模式时电流变化过大,出现横纹问题,进而导致死机。所以设计一种电路来解决该问题。横纹问题:车载DVR供电导致18M线,出现黑横纹,单独使用12V电源供电时,横纹消失,判定集中供电引起,主要为集中供电时相机端电流变化较大而引起的。2.解决POC电路中电流波动较大的问题。
根因说明:航空头的线缆相连,中间为4根线:电源、地、信号、地。电源电流会同时从两个地上回流,当车载延长线较长时,线端阻抗较大,电流变化在信号地上产生的电压波动较大,从而影响到达DVR端的CVI差分信号,当这种电压波动达到一定值时,便在图像上出现可见的横条纹。
原先的技术方案:1. 采用电源隔离方案。存在的问题:需要使用电源隔离芯片以及电源隔离电路需要增加成本。

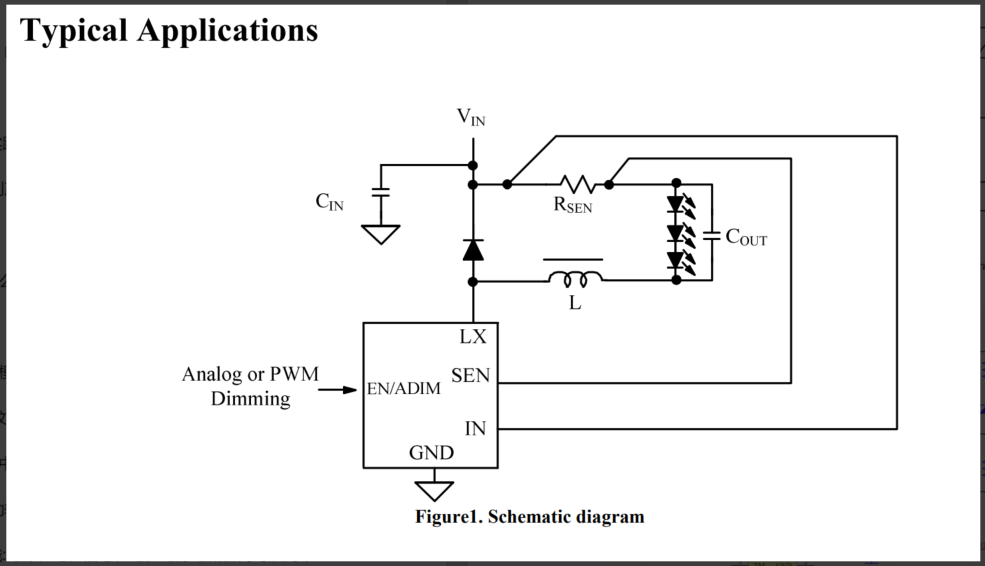

- 在传统的微恒流电路中,通常采用SY8708ABC LED驱动芯片来解决这个问题,利用SY8708将整个后端摄像机电路作为一个假负载,利用LED驱动芯片稳定后端电路电流波动的问题。存在的问题:需要使用矽力杰LED驱动芯片SY8708,该芯片成本较高。
二、本发明方案部分
