UART,SPI,IIC,RS232通信时序和规则

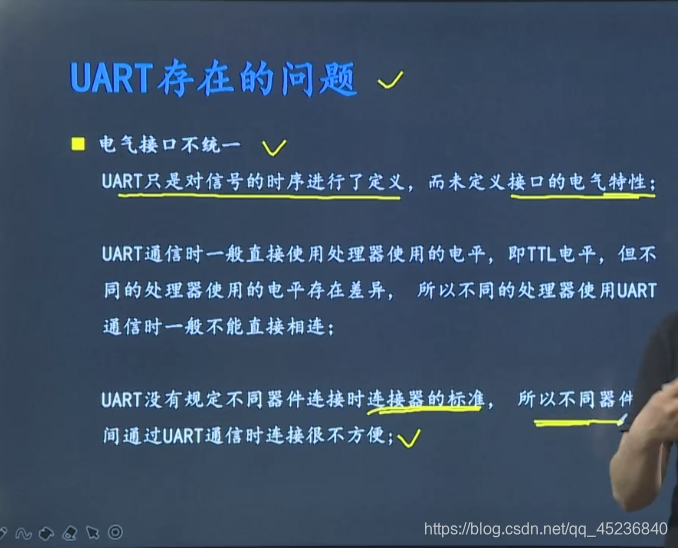

一.UART

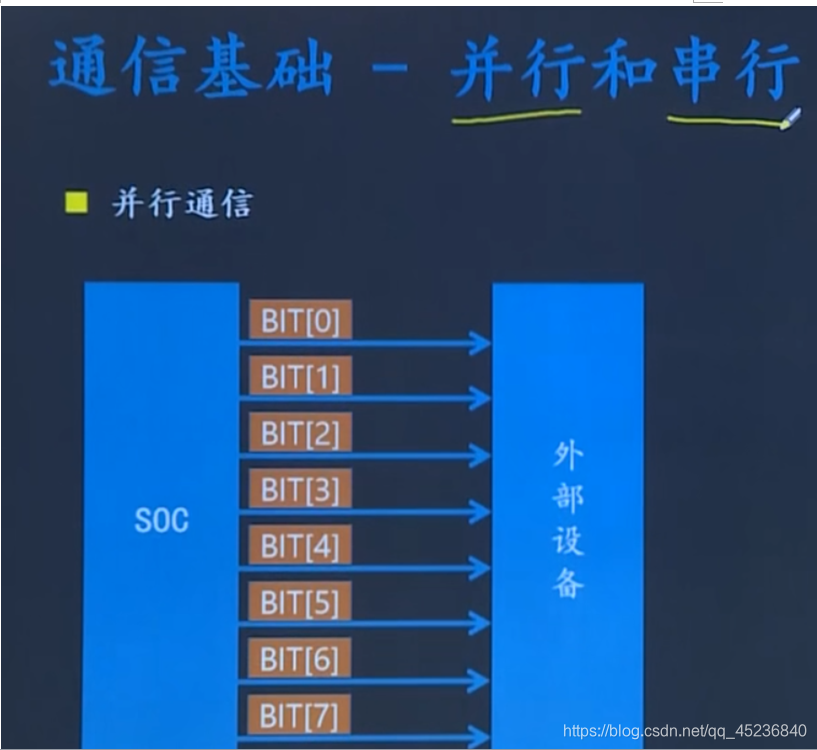

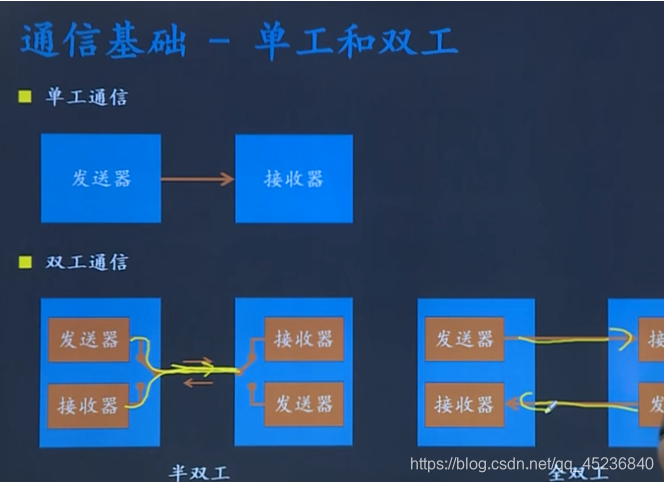

1.串口通信方式

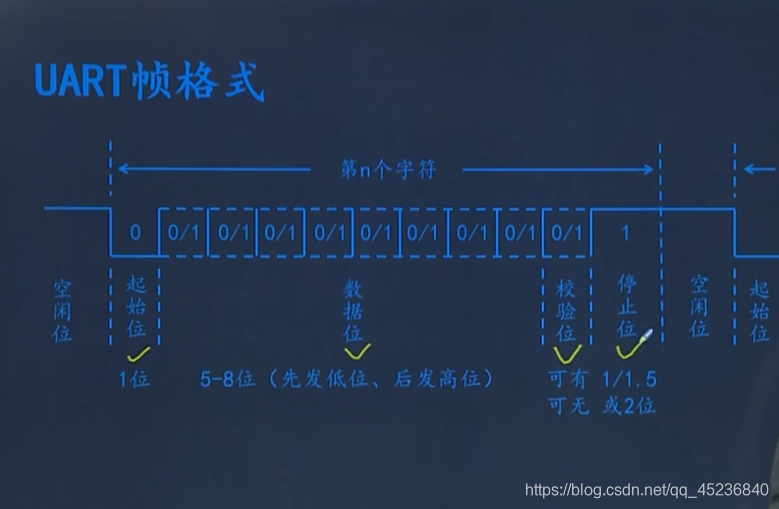

 2.串口通信步骤

 注意：

                串口协议规定，闲置时必须是高电平。

                校验位：是使用奇偶校验。

                停止位必须高电平。

                一个0和多个0区分是靠掐时间。

                异步通信：时钟各不一样。

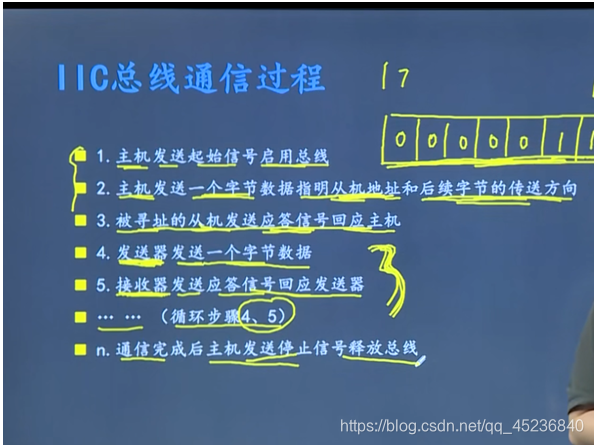

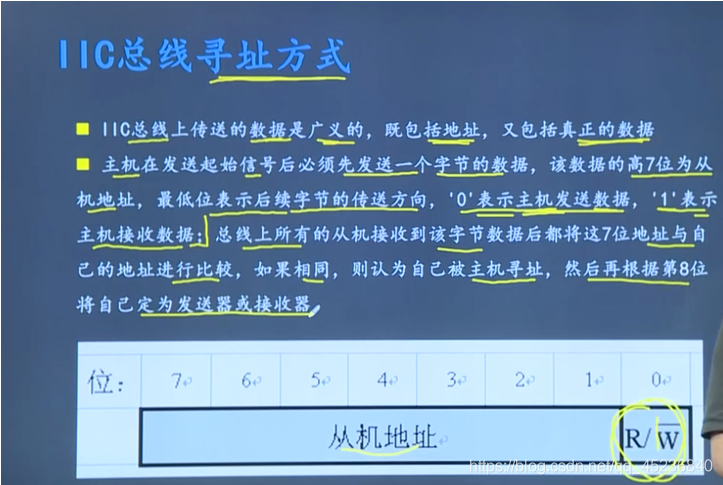

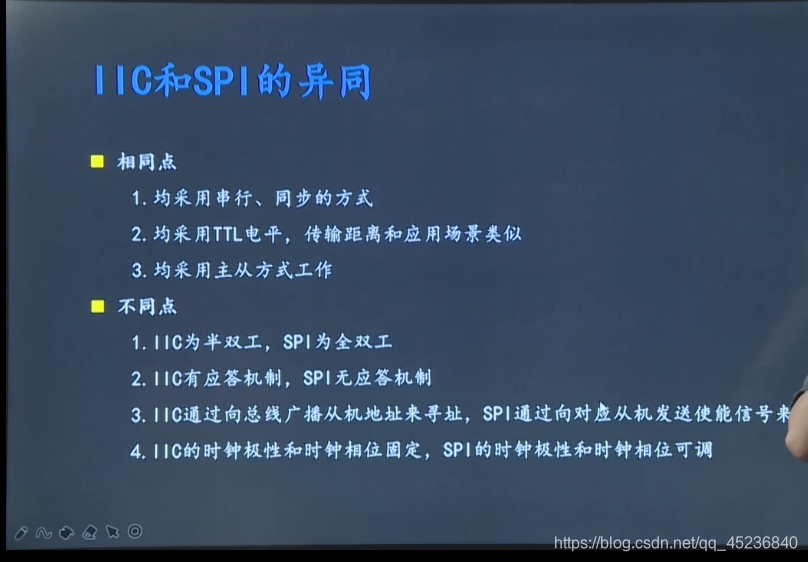

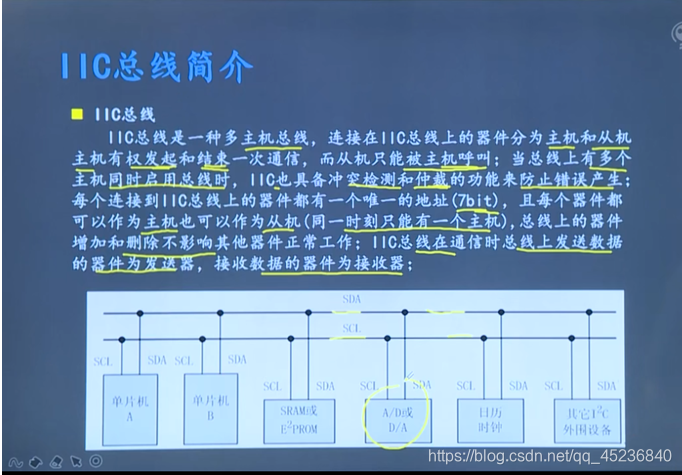

二.IIC通信

 注意：

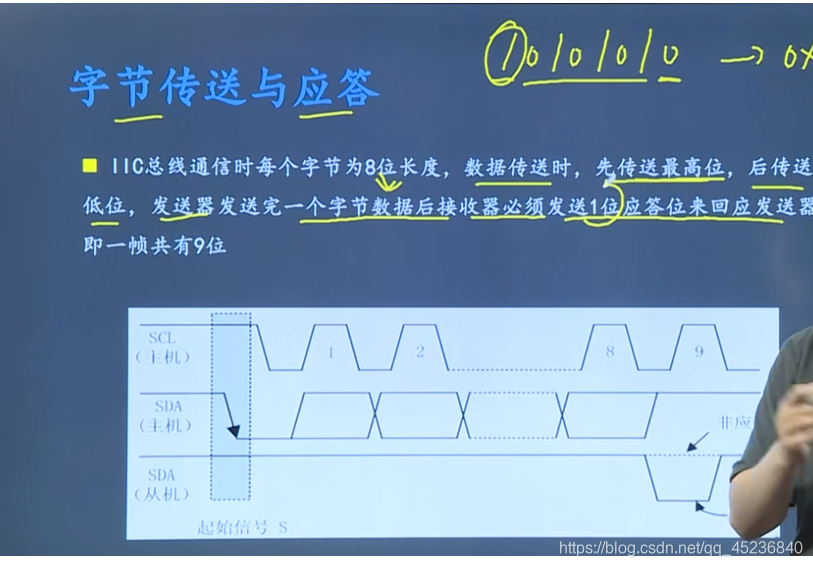

        发一个字节先发高位，再发低位，

        串口先发低位

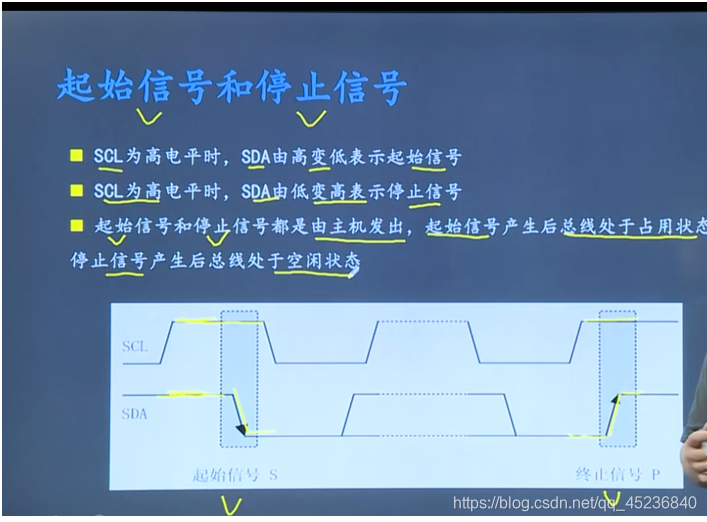

        空闲时SDA和SCL都是高电平

        发数据的时候SCL为低电平

        收数据的时候SCL为高电平

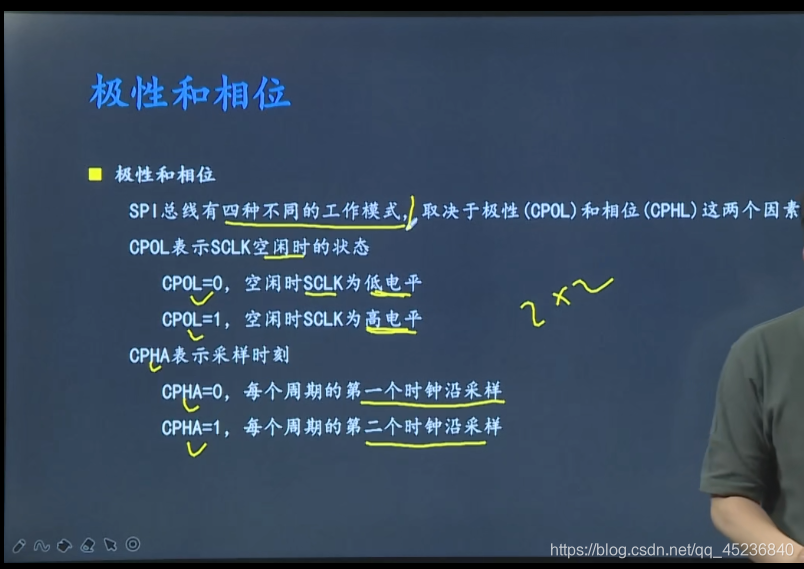

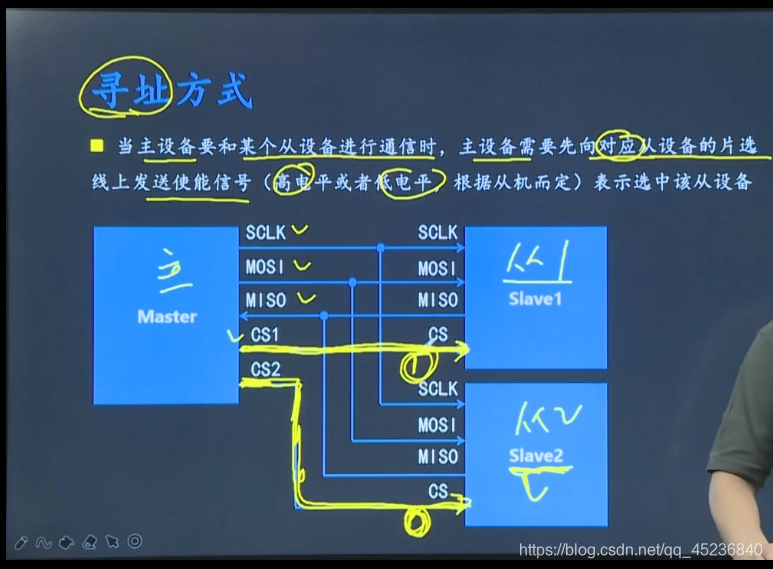

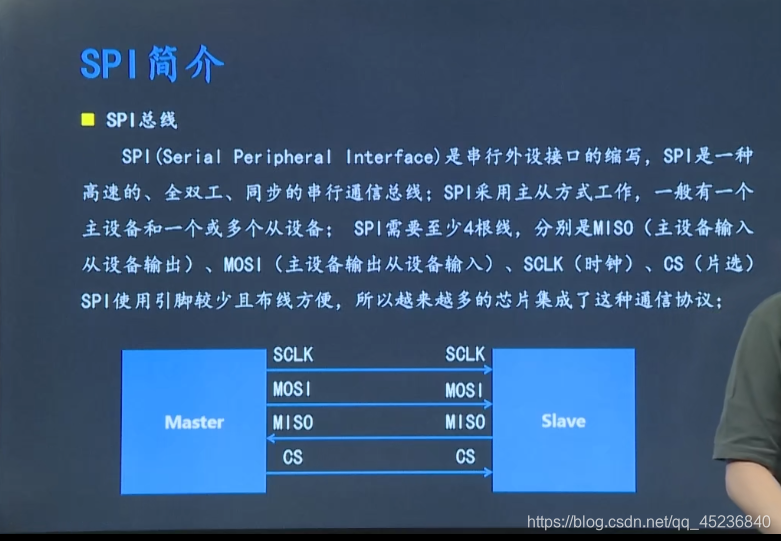

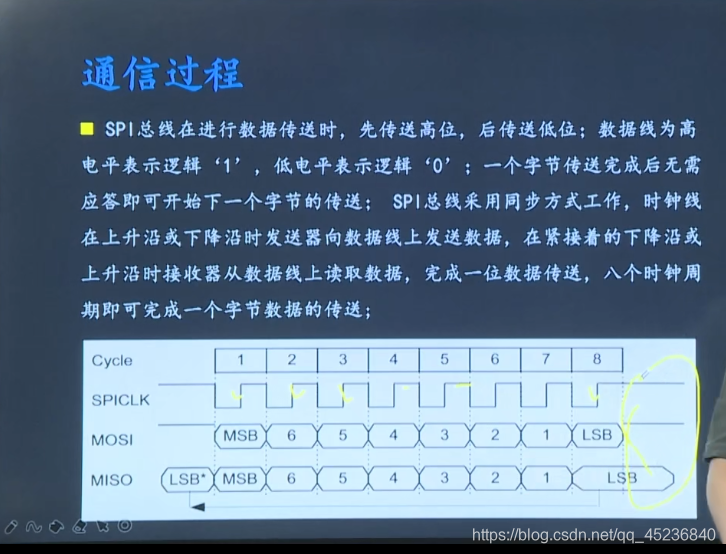

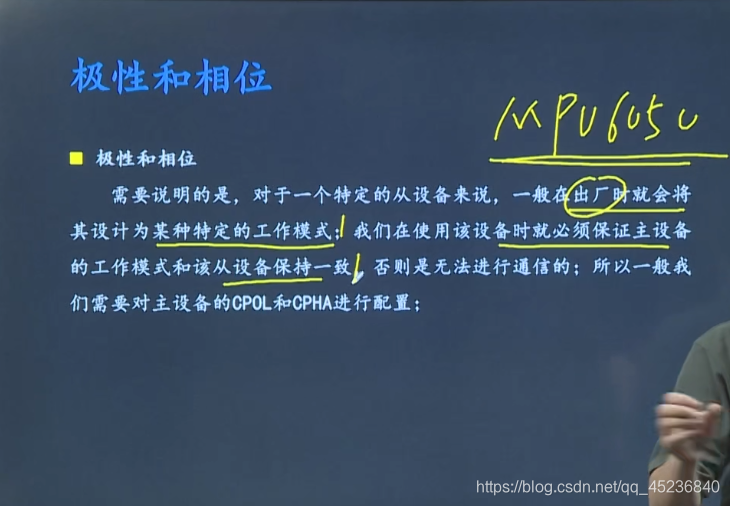

 三.SPI

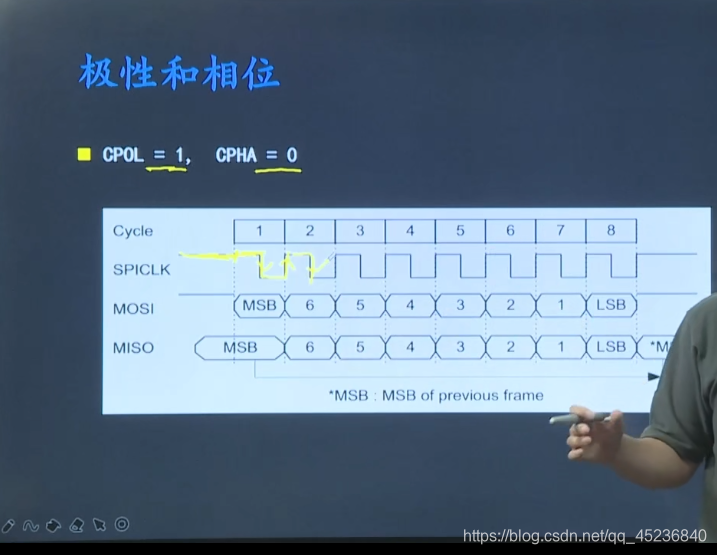

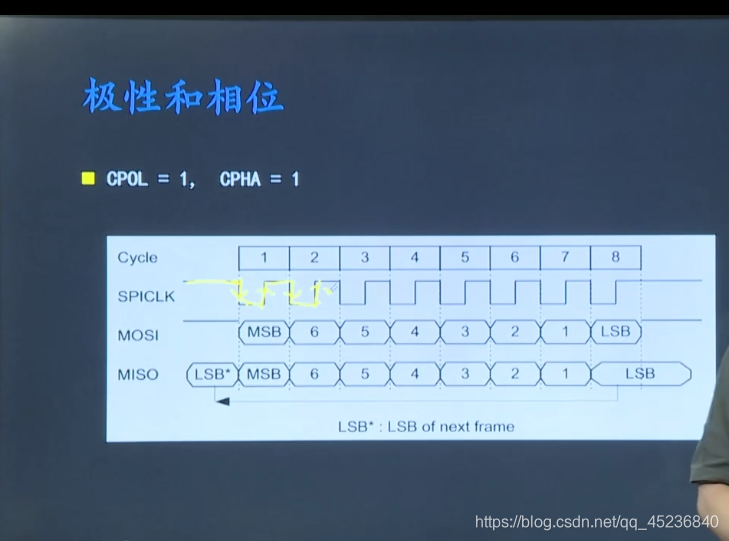

极性为1:

相位为一：下降沿发 ，上升沿读

相位为0：上升沿发，下降沿读

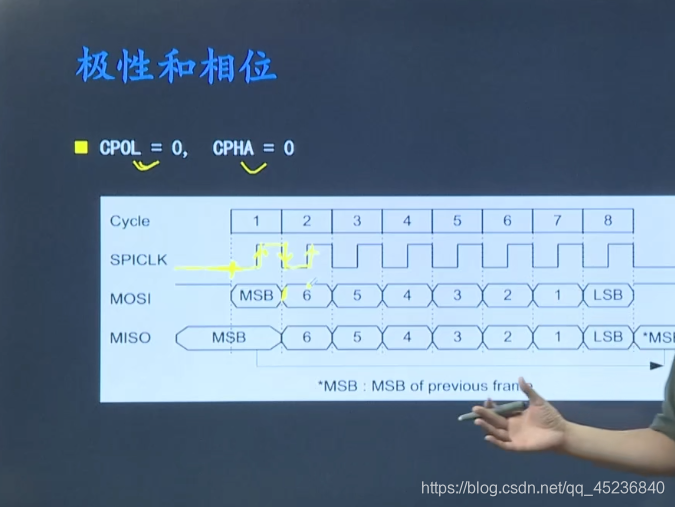

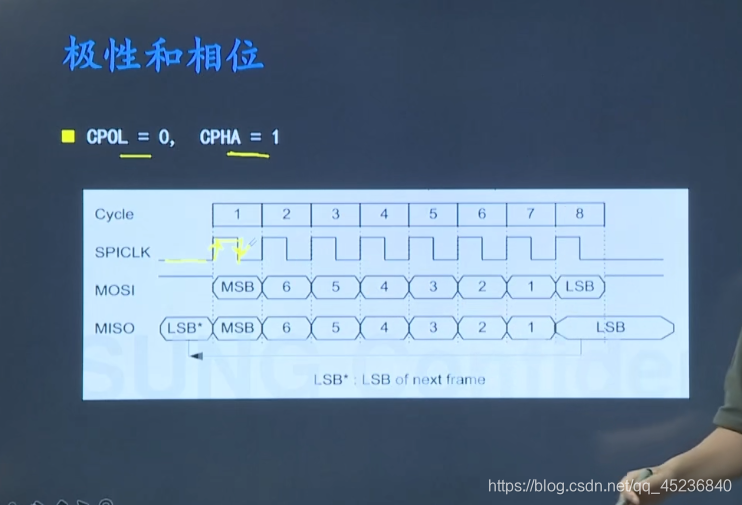

极性为0：

相位为一：下降沿读 ，上升沿发

相位为0：上升沿读，下降沿发

四.RS232

编程上面RS232和串口没有区别，只是在硬件上面做了修改。

 注意：

高电平1：-5v--15v

低电平0：+5v-+15v

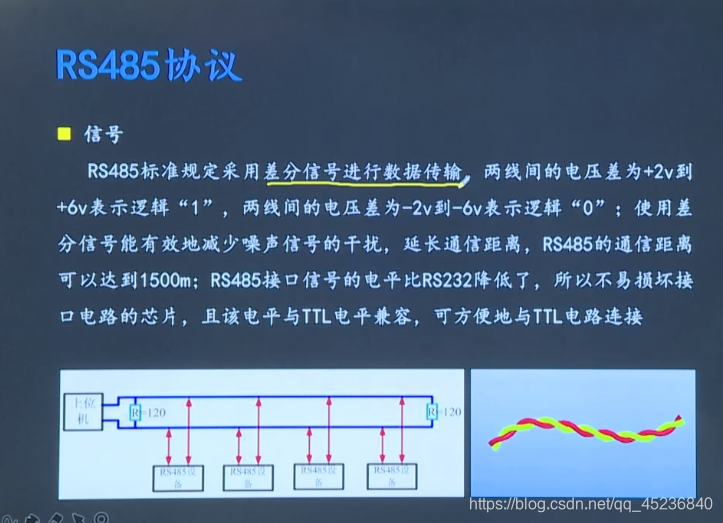

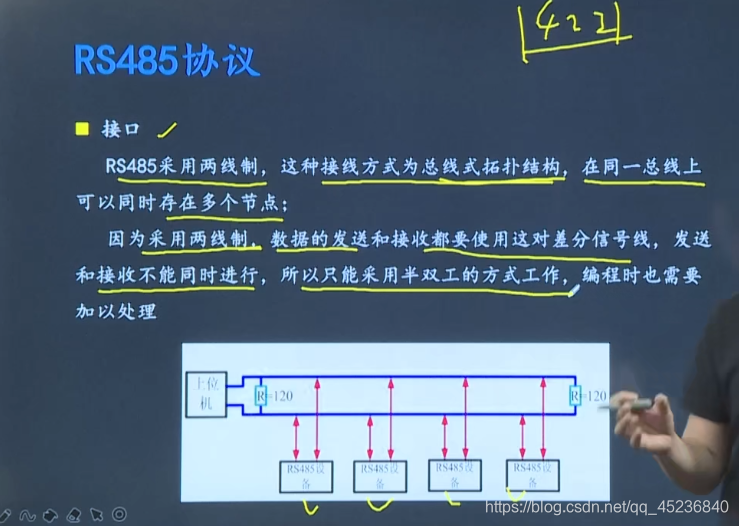

五.RS485



注意：

RS485是拓扑结构，是一对多，主机和从机要自己写算法，协议可以根据iic的机制来写。
