RS232简介

  • UART：Universal Asynchronous Receiver/Transmitter，异步串行通信接口。发送数据时并行转串行，接收数据时串行转并行。
  • RS232：UART包括多种接口标准规范和总线标准规范，RS232为其一，还有RS499、RS423、RS422、RS485等。

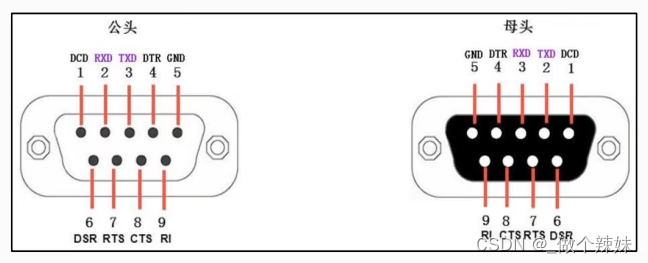

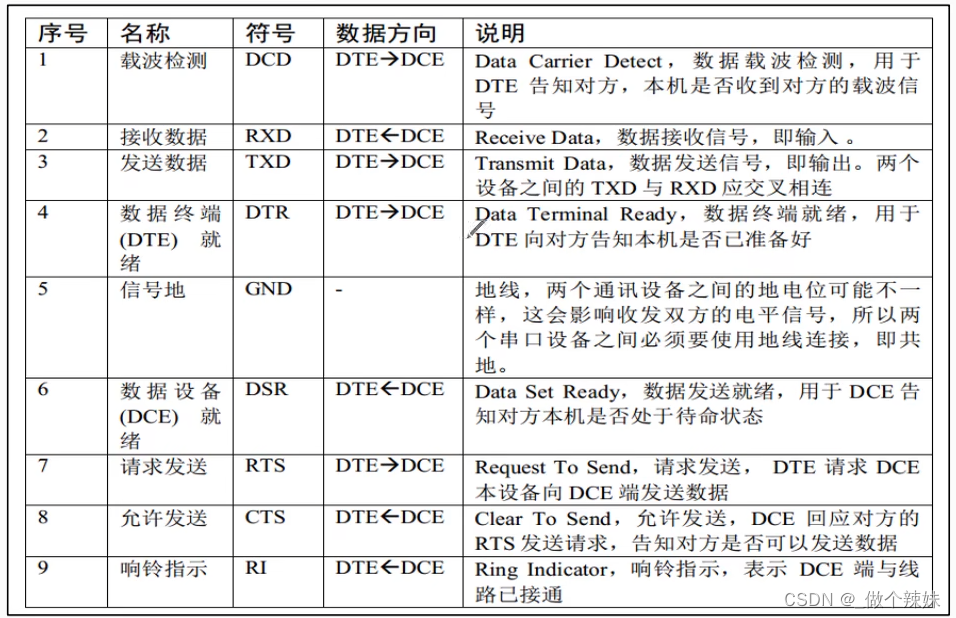

接口与引脚

在这里插入图片描述在这里插入图片描述
重点关注RXD、TXD即可。

UART通信协议

  • 帧结构：包含8bit有效数据和起始位、停止位。空闲状态是高电平，起始位低电平，停止位高电平。低位数据先发，后发高位。
    在这里插入图片描述
    假设我要传输字符“1”，对应的ASCII码值是0x31，即“0011 0001” ，低位先发，那么我的这帧数据波形为 0 1000 1100 1

  • 波特率：假设波特率为9600Bps，传输一个码元（一个码元在这里代表一个二进制数，就是1bit数据）需要1/9600秒。假设系统时钟50MHz（周期为20ns），那么传输1bit数据所需的时间为 (1/9600)/(20*e-9) = 5208.33 ≈ 5208 个时钟周期。

亚稳态

  • 产生原因：
    触发器采集输入信号时需要一定的建立时间和保持时间，如果在这一期间输入信号发生变化，那么触发器将无法稳定输出，导致输出信号在高低电平间快速振荡，即进入亚稳态。

  • 不良影响：
    如果处于亚稳态的信号直接接入组合逻辑电路，会导致亚稳态在整个系统中传递，从而影响整个电路的运行，导致不稳定。

  • 解决方案：
    单比特信号可以采用“打两拍”，多比特信号可以采用异步FIFO、格雷码、握手。

RS232接收模块

模块框图

在这里插入图片描述
输入输出描述：

  1. 时钟：50MHz，每10ns翻转一次
  2. 复位：高电平异步复位
  3. RX：接收的串口数据
  4. DATA：处理后的数据，并行输出
  5. FLAG：置高时代表已处理好一帧数据，只维持一个时钟周期

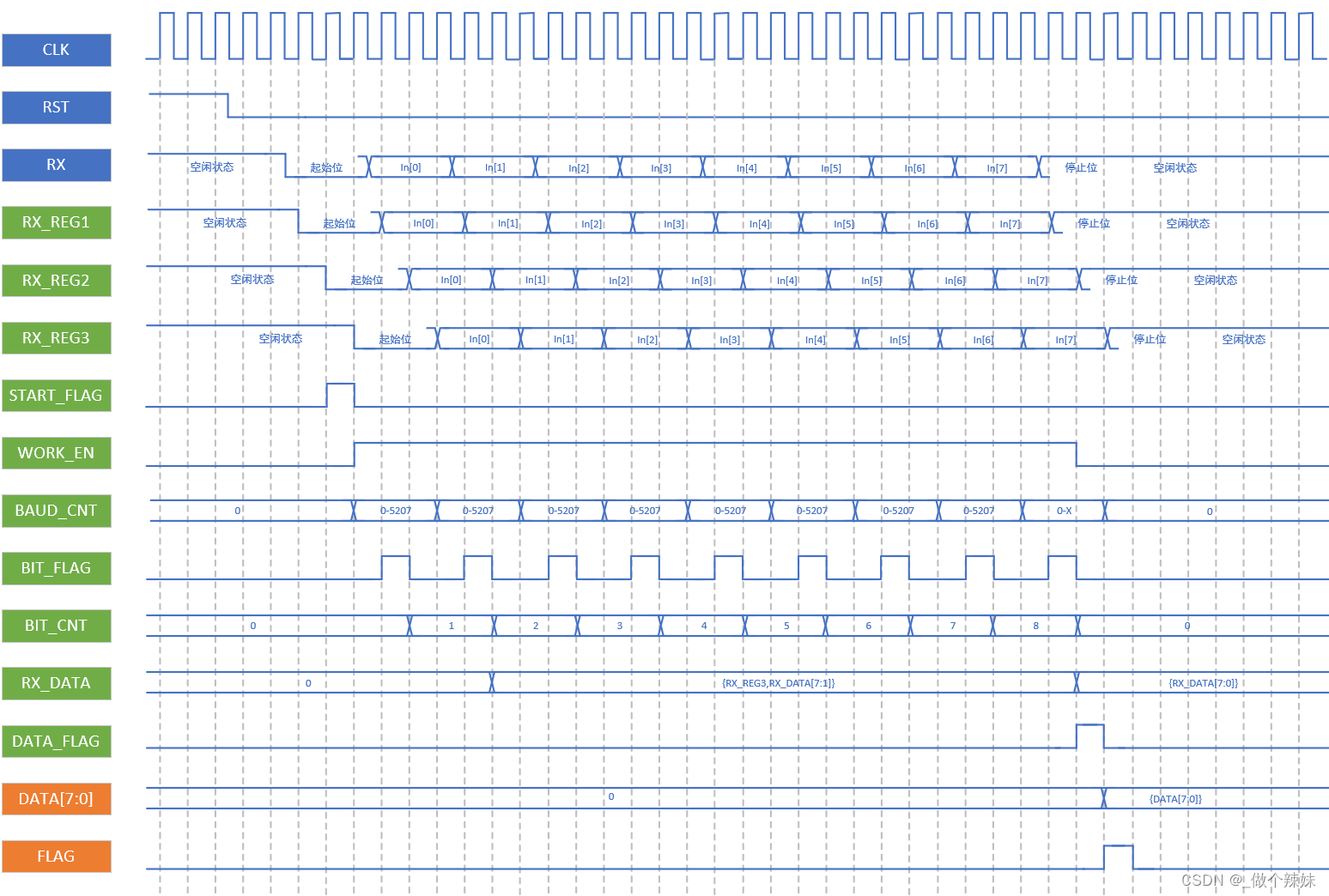

时序波形

示意时序图，以9600波特率为例。

在这里插入图片描述

时序图分析：

  • RX_REG
    • RX_REG1：是将 RX 同步到时钟信号上。
    • RX_REG2、3：打两拍，避免亚稳态。
  • START_FLAG 标志数据接收的开始、WORK_EN 标志数据接收的状态
    • START_FLAG：这里使用的是组合方式赋值，通过 RX_REG2、3 检测 RX_REG 的下降沿。由于 RX_REG 的数据位中也有可能存在下降沿，所以 START_FLAG 置高的前提条件还应有 WORK_EN 为 0 。
    • WORK_EN：WORK_EN 通过判断 START_FLAG 的状态而置高，通过判断 BIT_CNT、BIT_FLAG 的状态而置低，其余时刻保持不变。
  • BAUD_CNT、BIT_FLAG
    • BAUD_CNT：BAUD_CNT 只在 WORK_EN 为高时计数
    • BIT_FLAG：在每比特数据传输时的中间时刻拉高
  • RX_DATA
    由于是低位数据先发，所以 RX_REG 的数据存在 RX_DATA 的高位，每次更新时 RX_DATA 右移，实现数据的串行转并行。RX_DATA 的值在 BAUD_CNT 为 1-8 并且 BIT_FLAG 为高时采集 RX_REG。

RTL 代码

module RS232_RX
#(
    parameter UART_BPS = 'd9600,
    parameter CLK_FREQ = 'd50_000_000
)
(
    input   wire         clk,
    input   wire         rst,
    input   wire         rx,
    output  reg   [7:0]  data,
    output  reg          flag
    );

    parameter BAUD_CNT_MAX = CLK_FREQ / UART_BPS;

    reg rx_reg1;
    reg rx_reg2;
    reg rx_reg3;
    wire start_flag;
    reg work_en;
    reg [16:0] baud_cnt;
    reg bit_flag;
    reg [3:0] bit_cnt;
    reg [7:0] rx_data;
    reg data_flag;

    // 赋值rx_reg1
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            rx_reg1 <= 1'b1;
        else
            rx_reg1 <= rx;
    end
    // 赋值rx_reg2
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            rx_reg2 <= 1'b1;
        else
            rx_reg2 <= rx_reg1;
    end
    // 赋值rx_reg3
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            rx_reg3 <= 1'b1;
        else
            rx_reg3 <= rx_reg2;
    end
    // 赋值start_flag
    assign start_flag = ((rx_reg2 == 1'b0) && (rx_reg3 == 1'b1));
    // 赋值work_en
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            work_en <= 1'b0;
        else if(start_flag == 1'b1)
            work_en <= 1'b1;
        else if((bit_flag == 1'b1) && (bit_cnt == 4'd8))
            work_en <= 1'b0;
        else
            work_en <= work_en;
    end
    // 赋值baud_cnt
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            baud_cnt <= 17'b0;
        else if((baud_cnt == BAUD_CNT_MAX - 1) || (work_en == 1'b0))
            baud_cnt <= 17'b0;
        else
            baud_cnt <= baud_cnt + 1'b1;
    end
    // 赋值bit_flag
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            bit_flag <= 1'b0;
        else if(baud_cnt == BAUD_CNT_MAX / 2 - 1)
            bit_flag <= 1'b1;
        else
            bit_flag <= 1'b0;
    end
    // 赋值bit_cnt
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            bit_cnt <= 4'b0;
        else if((bit_flag == 1'b1) && (bit_cnt == 4'd8))
            bit_cnt <= 4'b0;
        else if(bit_flag == 1'b1)
            bit_cnt <= bit_cnt + 1'b1;
        else
            bit_cnt <= bit_cnt;
    end
    // 赋值rx_data
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            rx_data <= 8'b0;
        else if((bit_cnt >= 4'd1) && (bit_cnt <= 4'd8) && (bit_flag == 1'b1))
            rx_data <= {rx_reg3,rx_data[7:1]};
        else
            rx_data <= rx_data;
    end
    // 赋值data_flag
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            data_flag <= 1'b0;
        else if((bit_flag == 1'b1) && (bit_cnt == 4'd8))
            data_flag <= 1'b1;
        else
            data_flag <= 1'b0;
    end
    // 赋值data
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            data <= 8'd0;
        else if(data_flag == 1'b1)
            data <= rx_data;
        else
            data <= data;
    end
    // 赋值flag
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            flag <= 1'b0;
        else
            flag <= data_flag;
    end
endmodule

易错点

如果数据是多位的，赋值时需要注意其位宽大小。如果一个多位宽的数据赋值为“1’b0”，这将只赋值给这个数据的最低位，其他位将保留原值，与本意相悖。

Testbench 代码

`timescale 1ns / 1ps
module tb_RS232_RX();

    reg     clk;
    reg     rst;
    reg     rx;
    wire [7:0]  data;
    wire    flag;

    // 初始化clk和rst
    initial begin
        clk <= 1'b0;
        rst <= 1'b1;
        #60;
        rst <= 1'b0;
    end
    always #10 clk = ~clk;

    // 初始化rx
    initial begin
        rx <= 1'b1;
        #100;
        rx_bit(8'b1001_0001);
        rx_bit(8'b0101_0010);
        rx_bit(8'b1110_0101);
        rx_bit(8'b0110_1000);
        rx_bit(8'b0110_1011);
        rx_bit(8'b0011_0110);
        rx_bit(8'b0001_1110);
    end

    // rx_bit函数，生成串行数据
    task rx_bit(
        input [7:0] rx_data
    );
        integer i;
        for(i = 0; i < 10; i = i + 1) begin
            case(i)
                0: rx <= 1'b0;
                1: rx <= rx_data[0];
                2: rx <= rx_data[1];
                3: rx <= rx_data[2];
                4: rx <= rx_data[3];
                5: rx <= rx_data[4];
                6: rx <= rx_data[5];
                7: rx <= rx_data[6];
                8: rx <= rx_data[7];
                9: rx <= 1'b1;
            endcase
            #(5208*20);
        end
    endtask

    // 实例化模块
    RS232_RX #(
        .UART_BPS(9600),
        .CLK_FREQ(50_000_000)
    )tb_RS232_RX
    (
        .clk      (clk  ),
        .rst      (rst  ),
        .rx       (rx   ),
        .data     (data ),
        .flag     (flag )
    );
endmodule

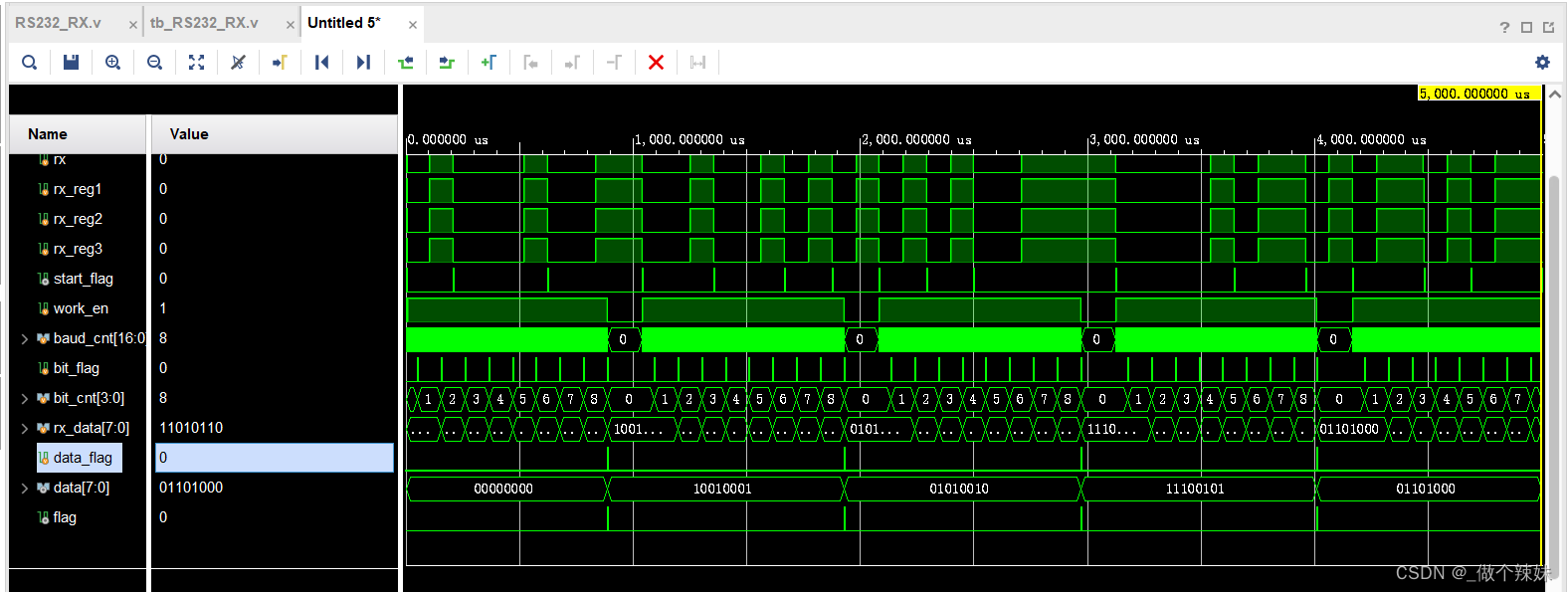

仿真

在这里插入图片描述

RS232发送模块

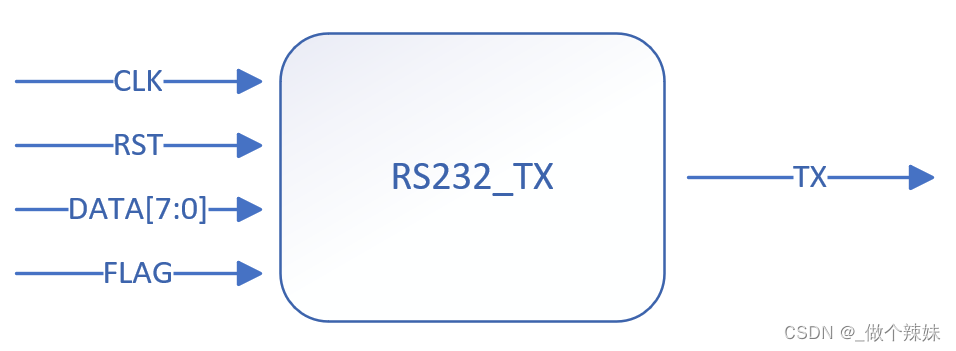

模块框图

在这里插入图片描述
输入输出描述：

  1. 时钟：50MHz，每10ns翻转一次
  2. 复位：高电平异步复位
  3. DATA：待发送的并行数据
  4. FLAG：数据标志位
  5. TX：输出处理后的串行数据

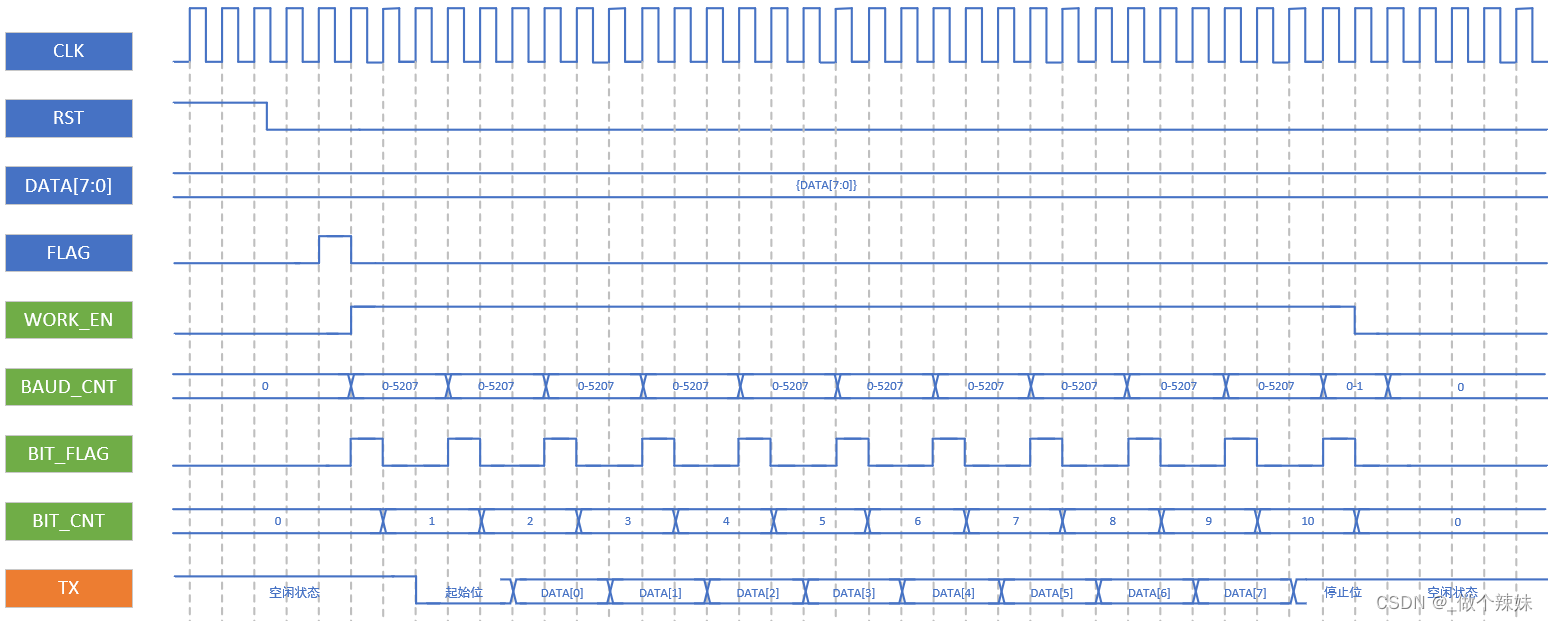

时序波形

示意时序图，以9600波特率为例。

在这里插入图片描述

时序图分析：

  • WORK_EN：WORK_EN 通过判断 START_FLAG 的状态而置高，通过判断 BIT_CNT、BIT_FLAG 的状态而置低，其余时刻保持不变。
  • BAUD_CNT、BIT_FLAG
    • BAUD_CNT：BAUD_CNT 只在 WORK_EN 为高时计数
    • BIT_FLAG：在 BAUD_CNT 计数为1时刻拉高

RTL 代码

module RS232_TX
#(
    parameter UART_BPS = 'd9600,
    parameter CLK_FREQ = 'd50_000_000
)
(
    input wire clk,
    input wire rst,
    input wire [7:0] data,
    input wire flag,
    output reg tx
    );

    parameter BAUD_CNT_MAX = CLK_FREQ / UART_BPS;

    reg work_en;
    reg [16:0] baud_cnt;
    reg bit_flag;
    reg [3:0] bit_cnt;

    // 赋值work_en
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            work_en <= 1'b0;
        else if(flag == 1'b1)
            work_en <= 1'b1;
        else if((bit_flag == 1'b1) && (bit_cnt == 4'd10))
            work_en <= 1'b0;
        else
            work_en <= work_en;
    end
    // 赋值baud_cnt
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            baud_cnt <= 17'b0;
        else if((baud_cnt == BAUD_CNT_MAX - 1'b1) || (work_en == 1'b0))
            baud_cnt <= 17'b0;
        else
            baud_cnt <= baud_cnt + 1'b1;
    end
    // 赋值bit_flag
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            bit_flag <= 1'b0;
        else if(baud_cnt == 17'b1)
            bit_flag <= 1'b1;
        else
            bit_flag <= 1'b0;
    end
    // 赋值bit_cnt
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            bit_cnt <= 4'b0;
        else if((bit_flag == 1'b1) && (bit_cnt == 4'd10))
            bit_cnt <= 4'b0;
        else if(bit_flag == 1'b1)
            bit_cnt <= bit_cnt + 1'b1;
        else
            bit_cnt <= bit_cnt;
    end
    // 赋值tx
    always@(posedge clk or posedge rst) begin
        if(rst == 1'b1)
            tx <= 1'b1;
        else begin
            case(bit_cnt)
                4'd1: tx <= 1'b0;
                4'd2: tx <= data[0];
                4'd3: tx <= data[1];
                4'd4: tx <= data[2];
                4'd5: tx <= data[3];
                4'd6: tx <= data[4];
                4'd7: tx <= data[5];
                4'd8: tx <= data[6];
                4'd9: tx <= data[7];
                4'd10: tx <= 1'b1;
                default: tx <= 1'b1;
            endcase
        end
    end
endmodule

Testbench 代码

`timescale 1ns / 1ps
module tb_RS232_TX();

    reg clk;
    reg rst;
    reg [7:0] data;
    reg flag;
    wire tx;

    // 初始化clk和rst
    initial begin
        clk <= 1'b0;
        rst <= 1'b1;
        #60;
        rst <= 1'b0;
    end
    always #10 clk = ~clk;

    // 初始化data和flag
    initial begin
        data <= 8'd0;
        flag <= 1'd0;
        #200;
        // 数据1
        data <= 8'b0010_1011;
        flag <= 1'd1;
        #20;
        flag <= 1'd0;
        #(5208*12*20);
        // 数据2
        data <= 8'b0111_0101;
        flag <= 1'd1;
        #20;
        flag <= 1'd0;
        #(5208*12*20);
        // 数据3
        data <= 8'b1010_0001;
        flag <= 1'd1;
        #20;
        flag <= 1'd0;
        #(5208*12*20);
    end

    // 实例化模块
    RS232_TX #(
        .UART_BPS(9600),
        .CLK_FREQ(50_000_000)
    )tb_RS232_TX
    (
        .clk    (clk),
        .rst    (rst),
        .data   (data),
        .flag   (flag),
        .tx     (tx)
    );
endmodule

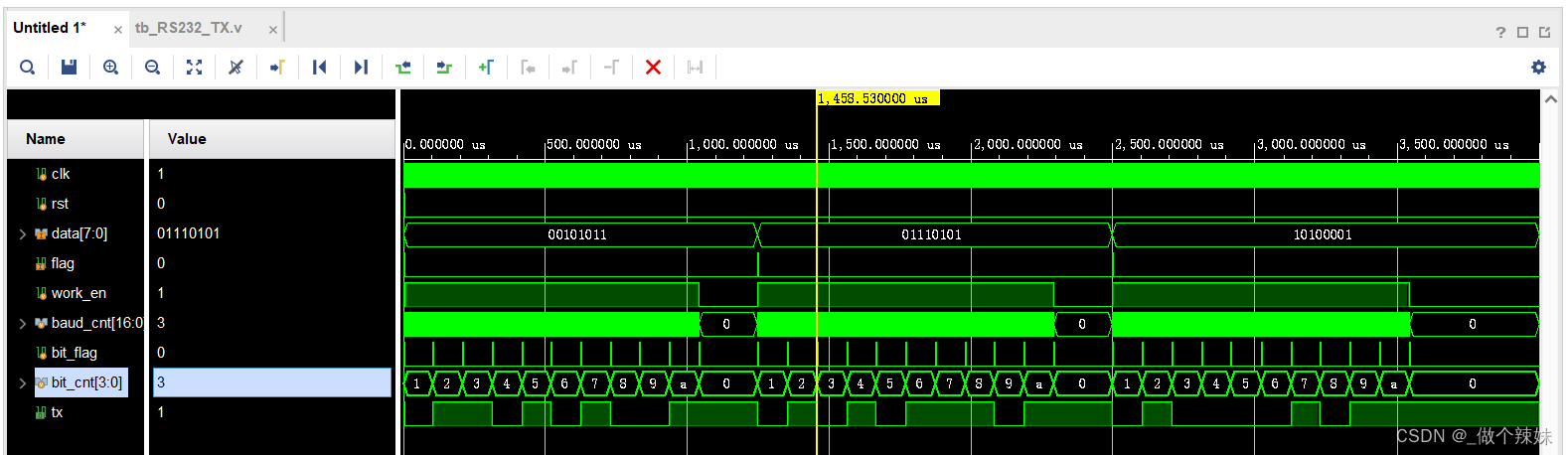

仿真

在这里插入图片描述

RS485简介

  • RS485：同 RS232 相同，也是 UART 的一种标准规范。
  • 双向通信：是指既可接收又可发送，RS485 和 RS232 均是双向通信协议。
  • 半双工通信：是指同一时刻只能进行一项任务，数据的接收或者数据的发送。RS485 是半双工。
  • 全双工通信：是指同一时刻能进行两项任务，数据的接收和数据的发送。RS232 是全双工。

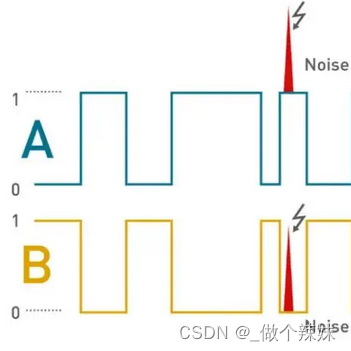

  • 差分传输：传输信号互为镜像，接收端通过比较这两个传输信号的电压差来解析数据。差分传输的方式可以有效抗干扰，更适合长距和高速传输。
    在这里插入图片描述
RS232RS485
双向通信双向通信
全双工通信半双工通信
——差分传输

RS485实现

使用 FPGA 实现 RS485 通信时，电平转换和差分信号传输的处理交给 RS485 转换器即可，FPGA 内部的设计与实现 RS232 通信类似。
