Verilog——篮球24S计时器

设计要求

（1）具有显示24秒计时功能；
（2）系统设置外部操作开关，控制计时器的直接启动（重置为24）和暂停/继续功能；
（3）计时器为24秒递减计时，其计时间隔为1秒；
（4）计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。

24s倒计时

代码实现

设计模块

module varmodcnt(CP,CLR,EN,PE,D,Q,carry_out);
parameter n=4,MOD=10;
input CP,CLR,EN,PE;
input [n-1:0] D;
output reg[n-1:0] Q;
output carry_out;
/*输入：CP时钟信号,CLR清零信号,EN使能,PE预制信号,D为预置输入
输出：Q为输出4位二进制数,carry_out为借位信号*/
//敏感信号：CP上升沿，CLR下降沿，PE上升沿
always@(posedge CP,negedge CLR)
begin
	if(!CLR)    Q<='d0;   //清零
	else if(!EN)    Q<=Q;  //保持，相当于暂停
	else begin
	    if(Q==4'b0000)    Q<=MOD-1;   //递减
	    else	    Q<=Q-1;
	end
end
always@(posedge PE)
begin
	Q<=D;            //置数
end
assign carry_out=(Q==4'b0000);  //借位信号
endmodule

module _24s(CP,EN,PE,Q1,Q0);
input CP,EN,PE;
output [3:0] Q1,Q0;
/*
输入：CP为时钟信号，EN为使能信号，PE为预置信号
输出：Q1为十位输出数，Q0为个位输出数
*/
wire carry_out;
wire carry_out1;
wire CP1;
assign CP1=~carry_out;    //个位数减到0时，十位数递减
wire EN1;
assign EN1=EN&~(carry_out&carry_out1); //当减为0时，不在递减
varmodcnt U1(CP1,1'b1,EN1,PE,4'b0010,Q1,carry_out1);   //元件实例化
varmodcnt U0(CP,1'b1,EN1,PE,4'b0100,Q0,carry_out);   //元件实例化
endmodule

测试模块

`timescale 100ms/10ms
module tb_24s();
reg CP;
reg EN;
reg PE;
wire [3:0] Q1;
wire [3:0] Q0;

_24s U(CP,EN,PE,Q1,Q0);  //元件实例化

initial
	$monitor($time,"\tQ1=%b,Q0=%b\n",Q1,Q0);
//时钟
initial
	CP=1;
always
	#5 CP=~CP;
initial
begin
	//启动：产生PE上升沿，进行预置
	EN=1;PE=0;
	#10;
	EN=1;PE=1;
	#10;
	//计数
	EN=1;PE=0;
	#260;
	//启动：产生PE上升沿，进行预置
	EN=1;PE=1;
	#10;
	EN=1;PE=0;
	#20;
	//暂停
	EN=0;PE=0;
	#20;
	$stop;
end

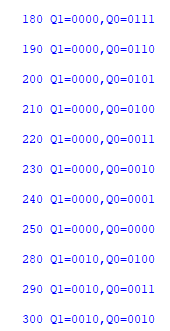

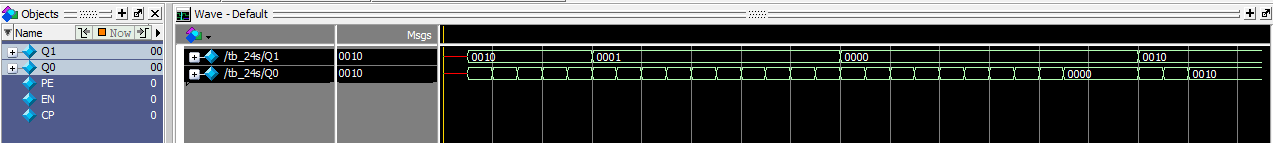

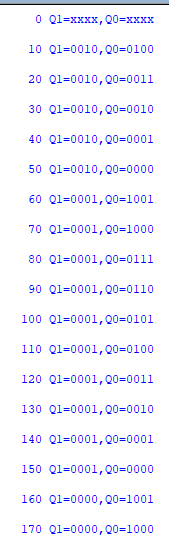

仿真结果

显示

代码实现

设计模块

//filename:_24show.v
module _24show(
input CP,EN,PE,BL,LT,
output [6:0] L1,L0);
/*
输入：CP时钟信号,EN使能信号,PE预制信号,BL,LT,
*/
wire [3:0]Q1,Q0;
wire BL1;
_24s U(CP,EN,PE,Q1,Q0);
assign BL1=BL&(Q1!=4'b0000);
_74HC4511 U1(1'b0,BL1,LT,Q1,L1);
_74HC4511 U0(1'b0,BL,LT,Q0,L0);
endmodule
module _74HC4511(
input LE,BL,LT,
input [3:0] D,
output reg [6:0] L);
/*
输入输出端口说明。
输入端口： LE,BL,LT为使能信号。D为待显示的四位二进制数字。
输出端口：L为7段显示器各段的工作情况。
*/
wire [2:0] E;
assign E={LE,BL,LT}; //中间变量用于后续的控制端优先级判断
always@(*)
begin
    if(LE==0&&BL==1&&LT==1)
	begin
	  case(D)
	    //0-9显示。
		4'b0000:L=7'b111_1110;
		4'b0001:L=7'b011_0000;
		4'b0010:L=7'b110_1101;
		4'b0011:L=7'b111_1001;
		4'b0100:L=7'b011_0011;
		4'b0101:L=7'b101_1011;
		4'b0110:L=7'b001_1111;
		4'b0111:L=7'b111_0000;
		4'b1000:L=7'b111_1111;
		4'b1001:L=7'b111_1011;
		//以下为无效状态
  		4'b1010:L=7'b000_0000;
  		4'b1011:L=7'b000_0000;
  		4'b1100:L=7'b000_0000;
  		4'b1101:L=7'b000_0000;
  		4'b1110:L=7'b000_0000;
  		4'b1111:L=7'b000_0000;
	   endcase
	end
    else
	begin
	    casex(E)
		3'bxx0:L=7'b111_1111;  //灯测试
		3'bx01:L=7'b000_0000;  //灭灯
		3'b111:L<=L;			//锁存
		  endcase
	end
end
endmodule

测试模块

//filename:tb_show.v
`timescale 100ms/10ms
module tb_show();
reg CP,EN,PE,BL,LT;
wire [6:0] L1,L0;

_24show U3(CP,EN,PE,BL,LT,L1,L0);


initial
	$monitor($time,"\tL1=%b,L0=%b\n,",L1,L0);
initial
	CP=1;
always
	#5 CP=~CP;
initial
begin
	BL=1'b1;LT=1'b1;EN=1;PE=0;
	#10;
	BL=1'b1;LT=1'b1;EN=1;PE=1;
	#10;
	BL=1'b1;LT=1'b1;EN=1;PE=0;
	#260;
	$stop;
end
endmodule

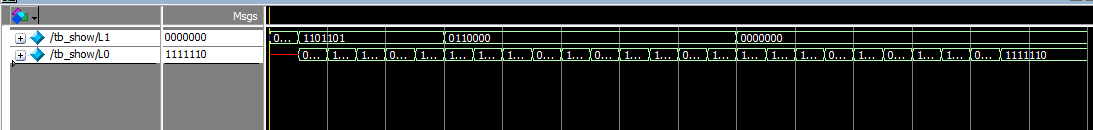

仿真结果
