目标

1. 一片CD4532构成8-3线编码器
2. 两片CD4532串行构成16-4线译码器

一.一片CD45232

设计思路

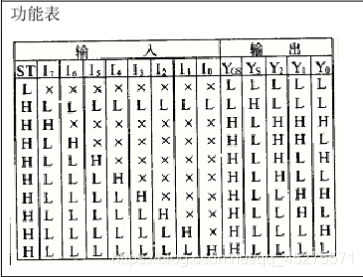

采用逻辑电路的行为级建模，参考CD4532的功能表，运用always，casex，else if语句实现CD4532的功能。

代码实现

设计模块

//filename:CD4532.v
module CD4532(EI,I,Y,GS,EO);
input EI;
input [7:0] I;
output reg [2:0] Y;
output reg GS,EO;
/*输入输出端口说明：
输入端口：EI使能信号，I为输入的数。
输出端口：Y为对应的二进制数。
        GS,EO用于多片的级联：当输入信号存在有效信号，GS=1,EO=0；当输入信号全部无效时，GS=0,EO=1；
*/
always @(*) begin
if(EI==0)begin
	Y[2:0]=3'b000;
	GS=0;
	EO=0;
	end
else begin
	GS=1;
	EO=0;
//含有无关项的casex选择来实现优先编码。
casex(I[7:0])
    8'b1xxxxxxx:Y[2:0]=3'b111;
	8'b01xxxxxx:Y[2:0]=3'b110;
	8'b001xxxxx:Y[2:0]=3'b101;
	8'b0001xxxx:Y[2:0]=3'b100;
	8'b00001xxx:Y[2:0]=3'b011;
 	8'b000001xx:Y[2:0]=3'b010;
	8'b0000001x:Y[2:0]=3'b001;
 	8'b00000001:Y[2:0]=3'b000;
	default begin
	GS=0;
	EO=1;
	Y[2:0]=3'b000;
	end
endcase
end
end
endmodule

测试模块

//filename test_CD4532.v
`timescale 10ns/1ns
module test_CD4532;
reg [7:0] I;
reg EI;
wire [2:0]Y;
wire GS,EO;

CD4532 U0(EI,I,Y,GS,EO);//实例化元件
initial
	$monitor($time,":\tI=%b,EI=%b,EO=%b,GS=%b,Y=%b\n",I,EI,EO,GS,Y);   //监视器的显示
initial begin
//使能信号无效。
EI = 0; I=8'b1111_1111;
#1
EI = 0; I=8'b0111_1111;
#1
//使能信号有效。
EI = 1; I=8'b1111_1111;
#1
EI = 1; I=8'b0111_1111;
#1
EI = 1; I=8'b0001_1111;
//暂停模拟仿真
$stop;
end
endmodule

仿真

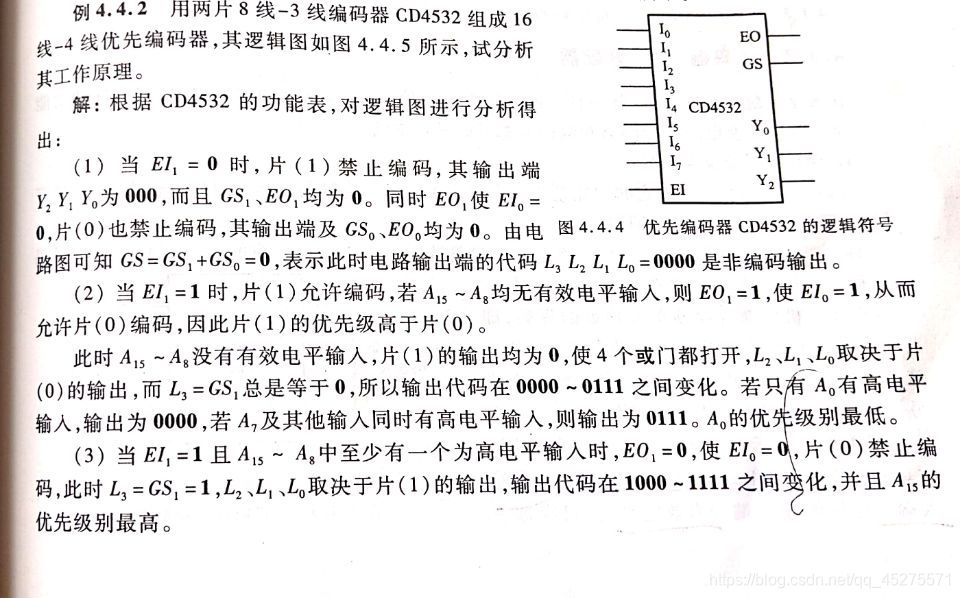

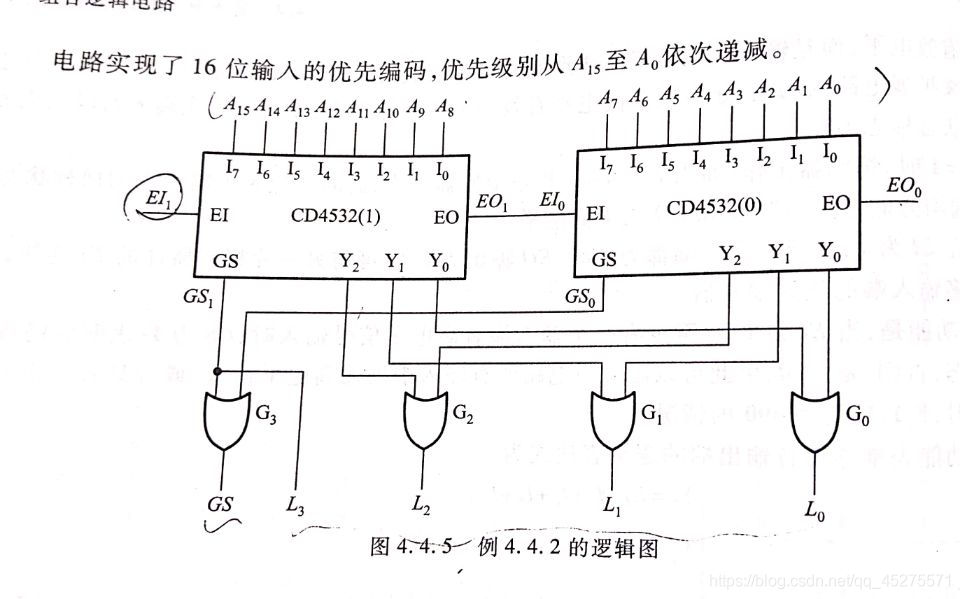

二.两片CD4532构成16-4线编码器

设计思路

代码实现

采用自顶向下的方式，综合行为级建模,门级描述和数据流建模编写verilog程序。

设计模块

//filename:_2CD4532.v
//filename:CD4532.v
module CD4532(EI,I,Y,GS,EO);
input EI;
input [7:0] I;
output reg [2:0] Y;
output reg GS,EO;
/*输入输出端口说明：
输入端口：EI使能信号，I为输入的数。
输出端口：Y为对应的二进制数。
        GS,EO用于多片的级联：当输入信号存在有效信号，GS=1,EO=0；当输入信号全部无效时，GS=0,EO=1；
*/
always @(*) begin
if(EI==0)begin
	Y[2:0]=3'b000;
	GS=0;
	EO=0;
	end
else begin
	GS=1;
	EO=0;
//含有无关项的casex选择来实现优先编码。
casex(I[7:0])
    8'b1xxxxxxx:Y[2:0]=3'b111;
	8'b01xxxxxx:Y[2:0]=3'b110;
	8'b001xxxxx:Y[2:0]=3'b101;
	8'b0001xxxx:Y[2:0]=3'b100;
	8'b00001xxx:Y[2:0]=3'b011;
 	8'b000001xx:Y[2:0]=3'b010;
	8'b0000001x:Y[2:0]=3'b001;
 	8'b00000001:Y[2:0]=3'b000;
	default begin
	GS=0;
	EO=1;
	Y[2:0]=3'b000;
	end
endcase
end
end
endmodule


module _2CD4532(EI,IN,L,GS,EO);
input EI;
input [15:0] IN;
output  [3:0] L;
output  GS,EO;
/*输入输出端口定义
输入端口：EI使能信号，IN为输入的数。
输出端口:L译码后对应的四位二进制数。
        GS,EO用于多片的级联：当输入信号存在有效信号，GS=1,EO=0；当输入信号全部无效时，GS=0,EO=1；
*/
wire EO1,GS1,GS0;
wire [2:0] Y1,Y0;
wire [7:0] I1;
wire [7:0] I0;
//中间变量定义

genvar k;    //循环变量k
for(k=7;k>=0;k=k-1)  assign I0[k]=IN[k];
for(k=15;k>=8;k=k-1)  assign I1[k-8]=IN[k];
CD4532 U1(EI,I1,Y1,GS1,EO1);
CD4532 U2(EO1,I0,Y0,GS0,EO);
assign L[3]=GS1;
or G3(GS,GS1,GS0);
or G2(L[2],Y1[2],Y0[2]);
or G1(L[1],Y1[1],Y0[1]);
or G0(L[0],Y1[0],Y0[0]);
endmodule

测试模块

//filename:test_2CD4532
`timescale 10ns/1ns
module test_2CD4532();
reg EI;
reg [15:0] IN;
wire [3:0] L;
wire GS;
wire EO;

_2CD4532 U0(EI,IN,L,GS,EO);//实例化元件。
initial
	$monitor($time,":\tEI=%b,I=%b,L=%b,GS=%b,EO=%b\n",EI,IN,L,GS,EO);//监视器监视。
initial begin
//使能信号无效。
	EI=0;IN=16'b1000_0000_0000_0000;
	#5
	//使能信号有效。
	EI=1;IN=16'b1000_0000_0000_0000;
	#5
	EI=1;IN=16'b0001_0000_0000_0000;
	#5
	EI=1;IN=16'b0000_0000_0001_0000;
	#5
	EI=1;IN=16'b0000_0000_0000_0000;
	#5
	$stop;
end
endmodule

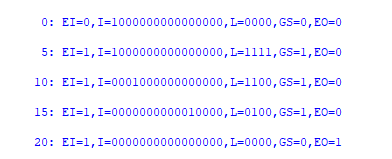

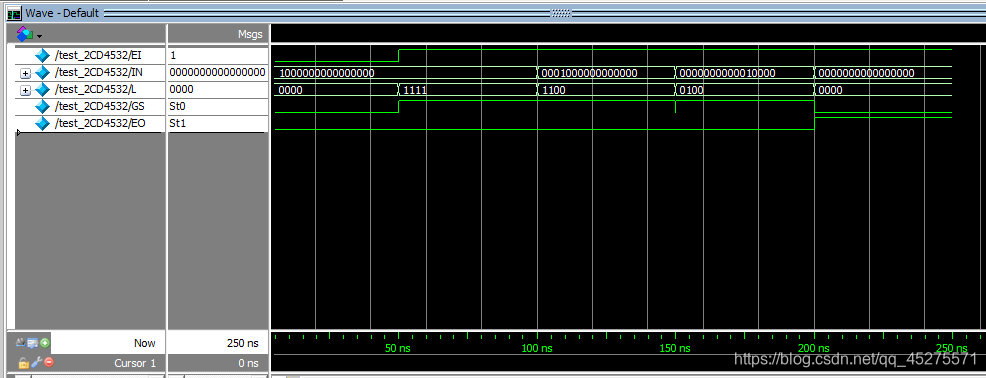

仿真结果

问题与总结

1.循环语句定义循环变量时刚开始使用的是integer，出现错误，查询后发现循坏变量需要定义为genvar型。其次是在verilog中不能使用k++，k–，只能写k=k加减1表达式。
2.采用数据流描述方式时，注意连续赋值语句需要加上assign。
3.变量类型需求：
1）always@程序块中赋值语句左边必须为reg型变量
2）测试平台搭建中，输入必须为reg型，输出必须为wire型。
