Cadence Virtuoso中ADE XL的蒙特卡洛(monte carlo)仿真出现“run stopped because no statistical data generated”问题解决

在使用Cadence IC617构造电路后，ADE L能够正常仿真，但是使用ADE XL进行蒙特卡洛仿真时产生如下报错：

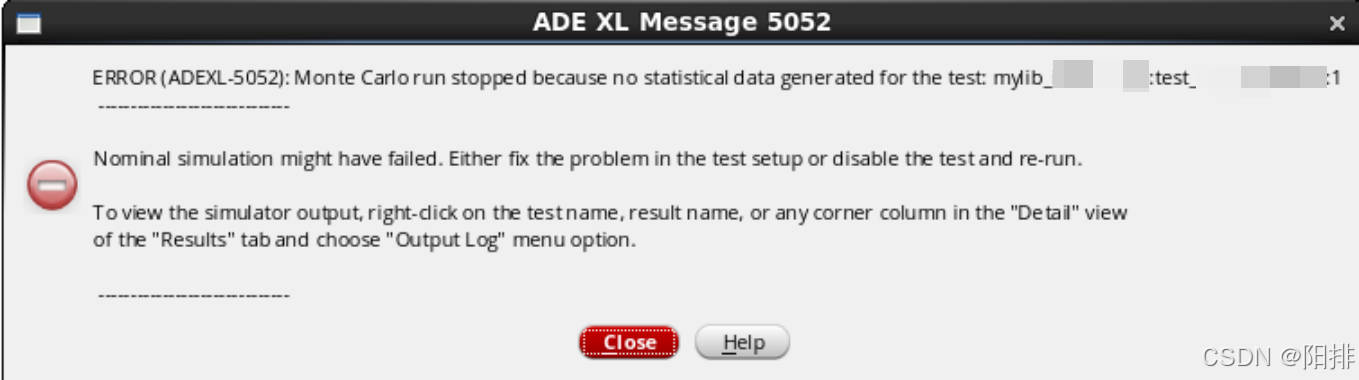

ERROR(ADEXL-5052): Monte Carlo run stopped because no statistical data generated for the text: <library_name>:<cell_name>
--------------------------------------
Nominal simulation might have failed. Either fix the problem in the test setup or disable the test and re-run.

To view the simulator output, right-click on the test name, result name, or any corner column in the "Detail" view of the "Results" tab and choose "OutputLog" menu option.
--------------------------------------

答案就在谜面上，大概率为Data view中Corners的Nominal存在问题，取消勾选Nominal，自建一个新的工艺角，应该能解决问题。

1 蒙特卡洛（monte carlo）仿真步骤

1.1 构造电路与基本仿真

先构造自己的电路，然后采用基本的ADE L进行仿真，不存在仿真问题后即可进入下面的步骤。

1.2 蒙特卡洛仿真

1、 点击ADE XL打开软件：

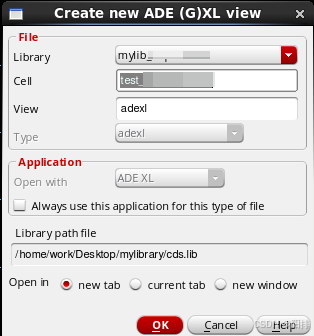

2、 点击Create New View：

3、确认创建：

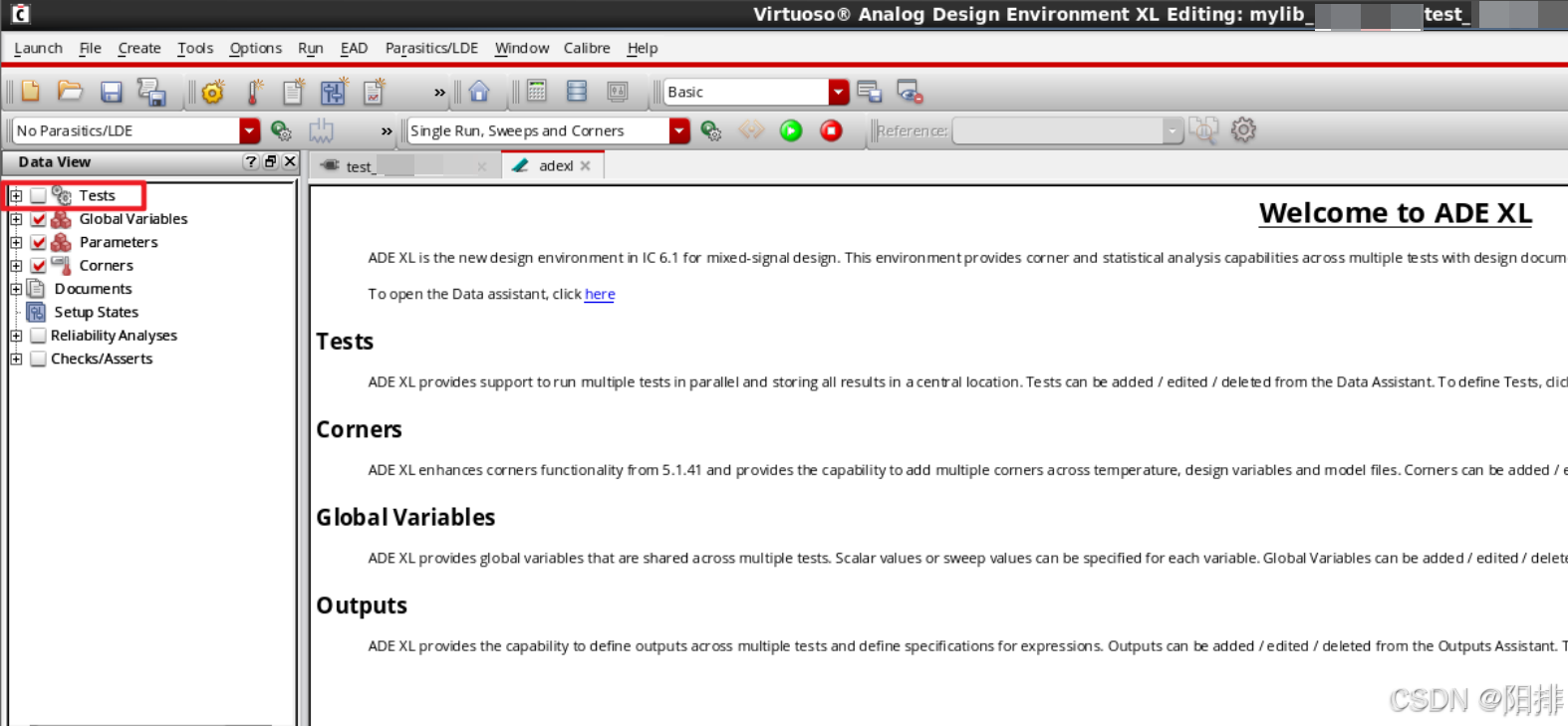

4、进入界面后，添加Tests：

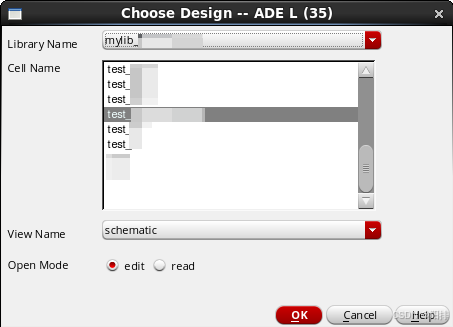

5、在自动弹出的Choose Design窗口，选择需要仿真的Cell：

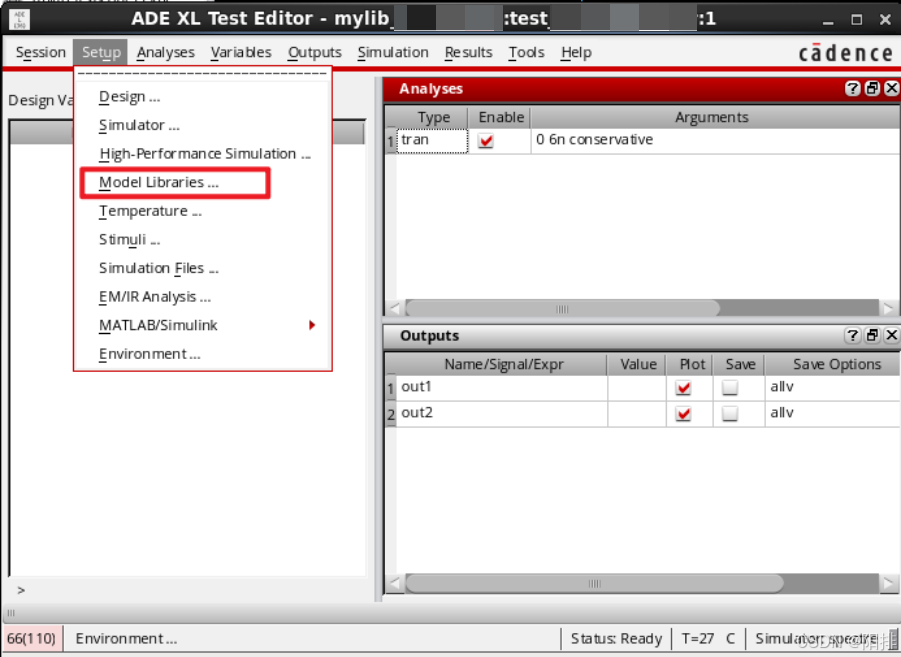

6、在自动弹出的ADE XL Test Editor中添加分析（Analyses）和输出（Outputs），操作与基本的ADE L仿真一样。但需要注意的是，此时需要对仿真的模型库进行修改。选择Setup->Model Libraries。

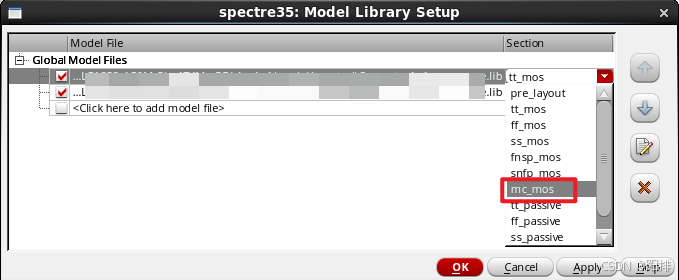

7、将原来的仿真模型库文件类型修改为带“mc”的，表示蒙特卡洛仿真。

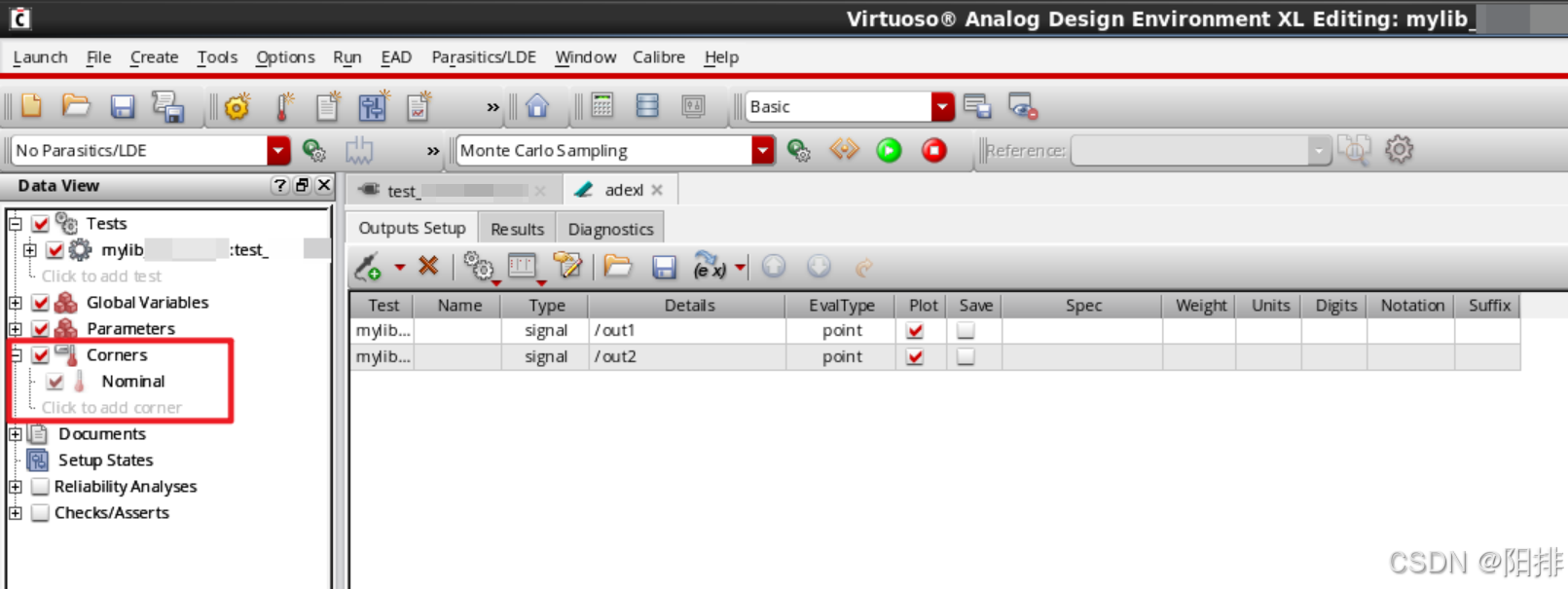

8、修改Corners：
部分仿真库原来可能存在问题，因此尝试跳过此步骤，如果无法仿真，则再回来修改，取消勾选原来的Nominal，添加自己的Corners。

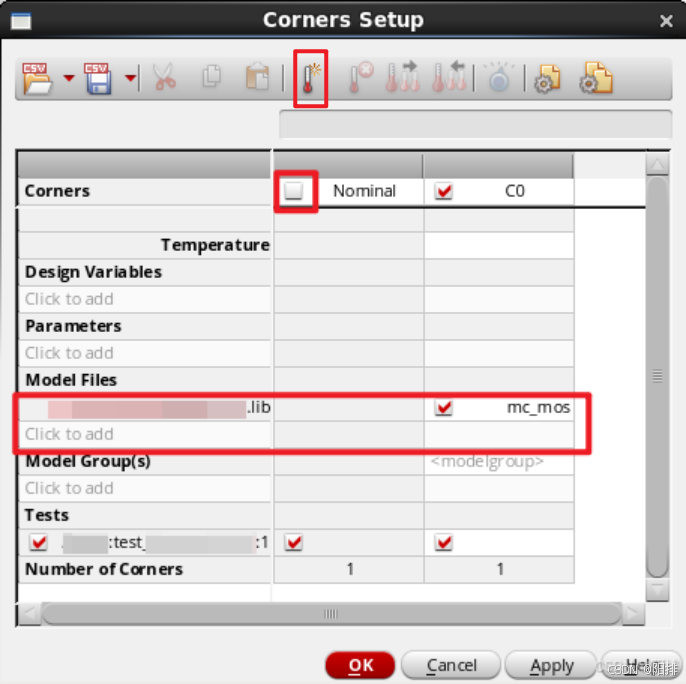

取消勾选Nominal，点击上方的新建工艺角，选择模型库文件，选择section为带“mc”的工艺角。

9、选择蒙特卡洛采样：

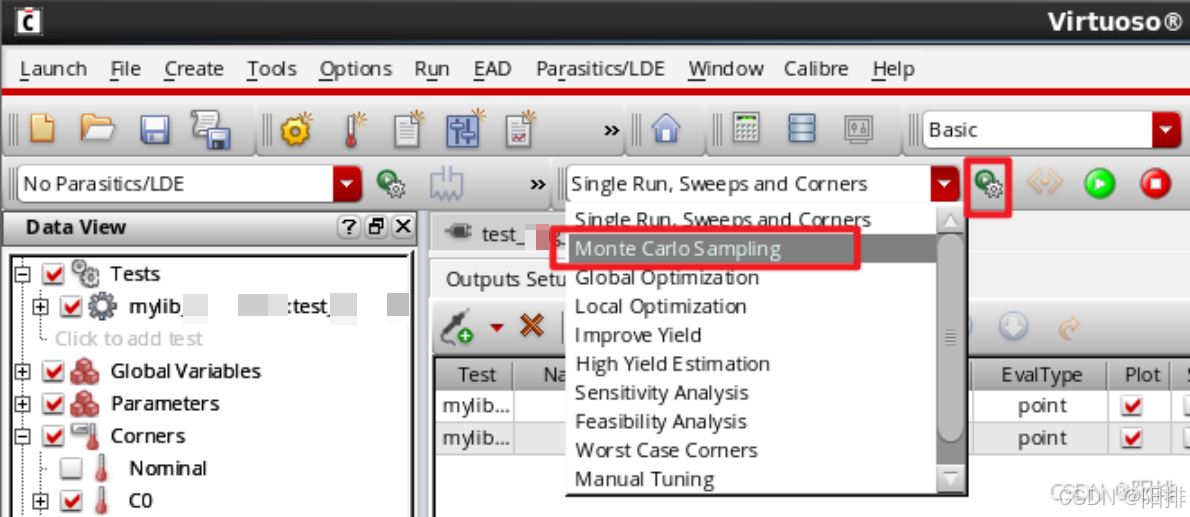

（方法1）在界面上选择Monte Carlo Sampling，然后点击右侧的Simulation Options。

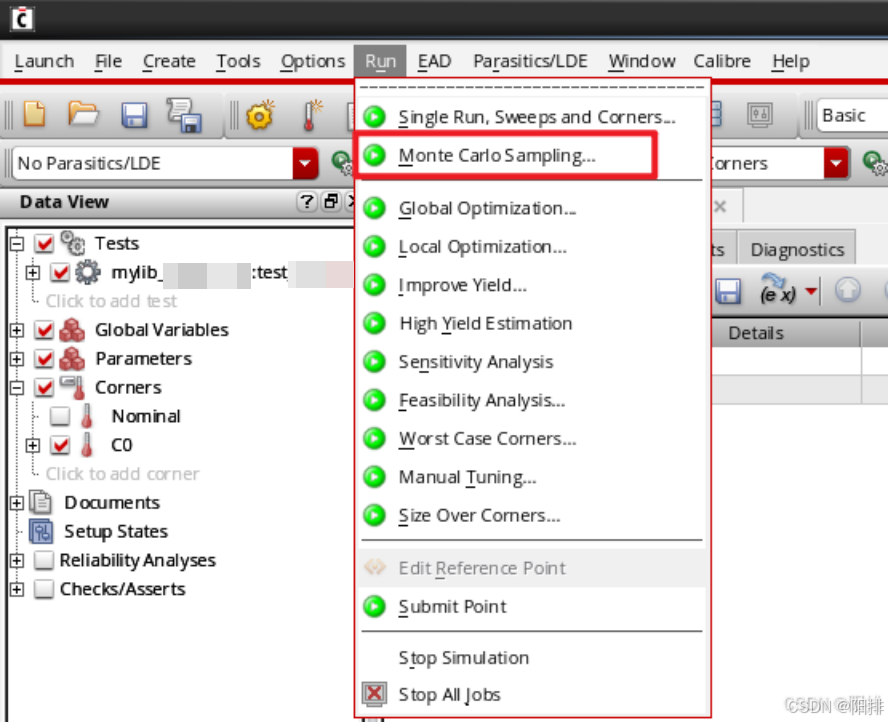

（方法2）菜单栏点击Run->Monte Carlo Sampling…

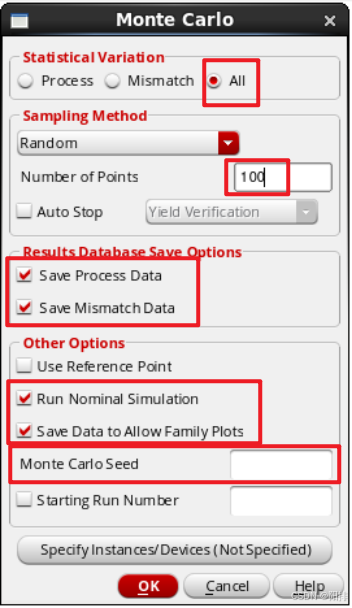

10、蒙特卡洛设置：

• 采样方法设置为Random，采样点数100差不多，需要更精确的统计可以200以上。
• 保存工艺和失配信息。
• 运行Nominal仿真可以关掉，刚刚已经取消勾选了。
• 保存数据允许Family绘图。
• 蒙特卡洛种子如果设置，可以保证相同种子的仿真都是可以复现的。

11、点击Run即可进行蒙特卡洛计算：

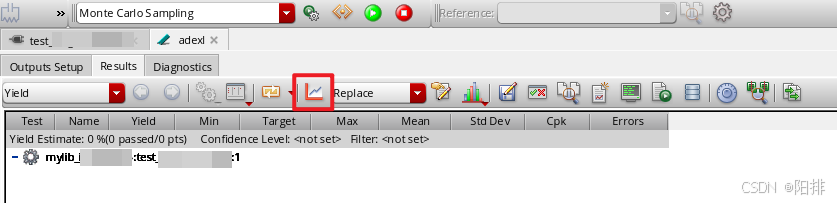

12、仿真完成后，点击Plot All Waveforms查看波形：

---

参考文章：
https://bbs.eetop.cn/thread-626916-2-1.html
