S参数理解

最新推荐文章于 2025-02-07 16:29:58 发布
最新推荐文章于 2025-02-07 16:29:58 发布
阅读量740 收藏 3
点赞数
分类专栏： HFSS 文章标签： 电磁学
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45364408/article/details/123224029
版权

  • S参数基于频域特性

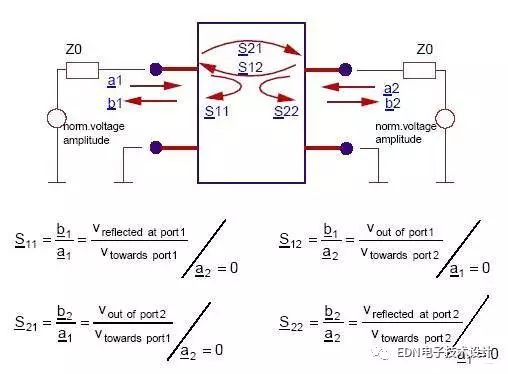

  • 在这里插入图片描述

  • 如 S11 表示 port1 的反射损失，主要观测发送端的信号反射成分，值越接近0越好（一般- 25 ~ - 40 dB），称为输入反射系数

  • S21 表示信号从 port1 传递 port2 过程的损失，观测接收端信号剩多少，值越接近1越好（0dB），表示传递过程损失最小
