AD原理图中总线及总线分支有什么用

本文详细介绍了在AltiumDesigner中如何使用总线和总线分支进行电路原理图的绘制,包括器件放置、总线绘制、总线入口添加、网络标号设置等步骤,并强调了总线的规范作用及电气连接的实现方式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

altium designer画电路原理图时,总线,总线分支起到连接的作用,绘制方法为:

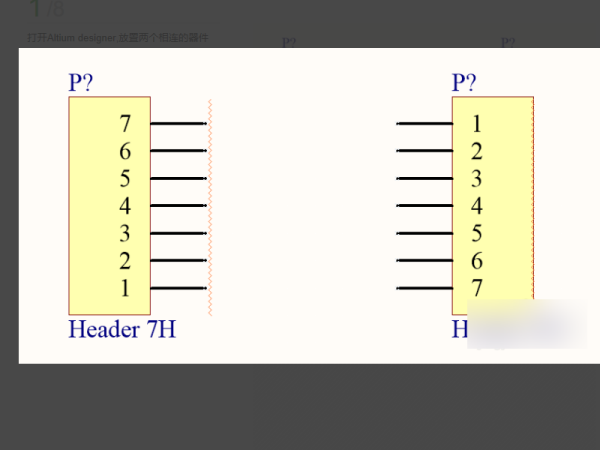

1、打开Altium designer,放置两个相连的器件

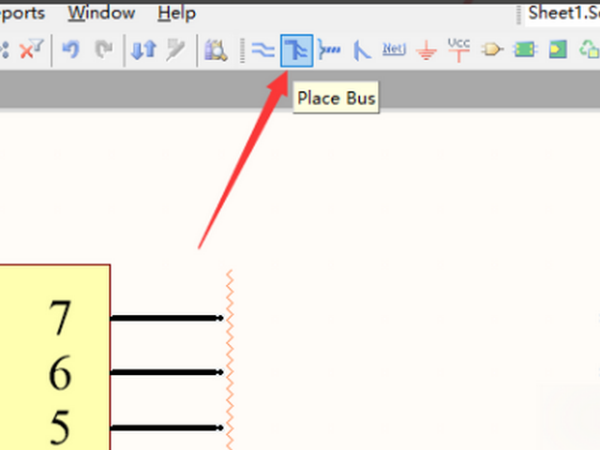

2、选择总线进行绘制。

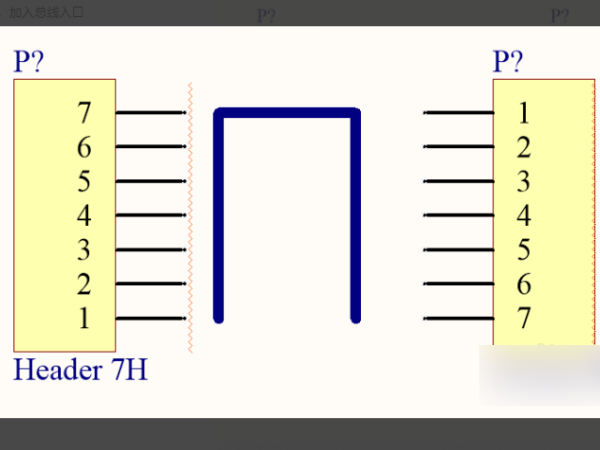

3、绘制完成后,加入总线入口。

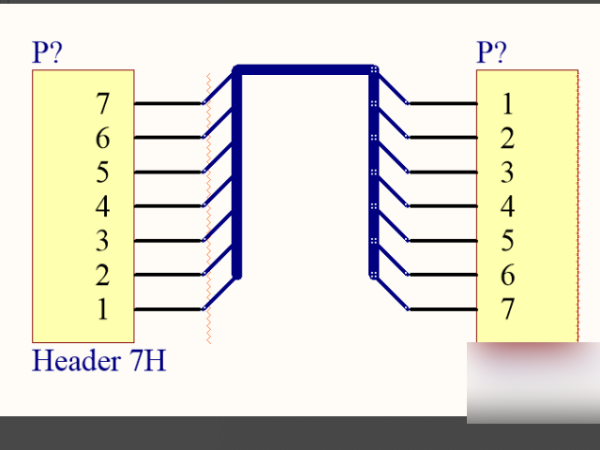

4、绘制总线入口。

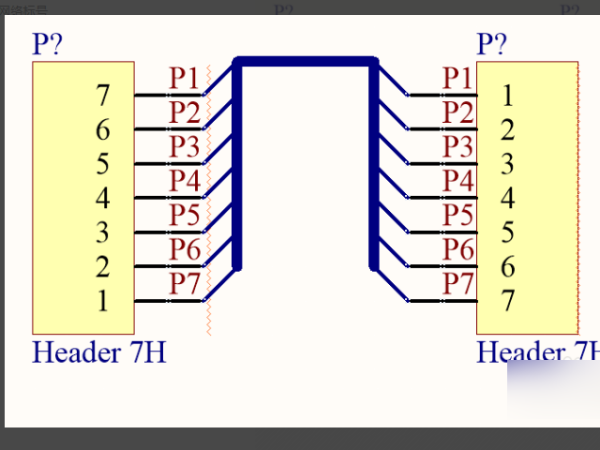

5、添加网络标号。

6、使用alt键产生高亮,检查是否连接。可以看出只有P4左与P4右相连接。

注意事项:

总线与总线分支没有任何电气含义,仅仅起到一个规格化原理图使其清晰易读的作用。实际的电气连接仍然是通过网络标号来完成的。
