电容详解及选型

一、电容基本概念及其分类

1、电容基本概念

电容描述的是器件储存电荷的能力。电容的定义是器件的电荷量与电势之比，常用C表示。国际单位制下单位是F（法拉）。电容器是一种基本的线性电子元件。电容器在电源滤波、信号滤波、信号耦合、谐振、滤波、补偿、充放电、储能、隔离直流电路中都有应用。

电容的决定式：(其中ε介电常数；S极间面积；K静电力常量；d极板间距)

所以在导电介质一定的情况下主要影响电容容量的就是极间间距和距离了。

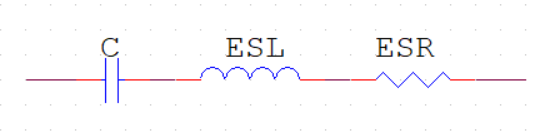

在实际运用中，电容并不是理想的电容，而是有等效串联电感(ESL)和等效串联电阻(ESR)存在，所以实际电容模型如下图所示：

由于ESL和ESR的存在，电容的复阻抗表达式为：Z=R+jωL+=R+j(ωL-)

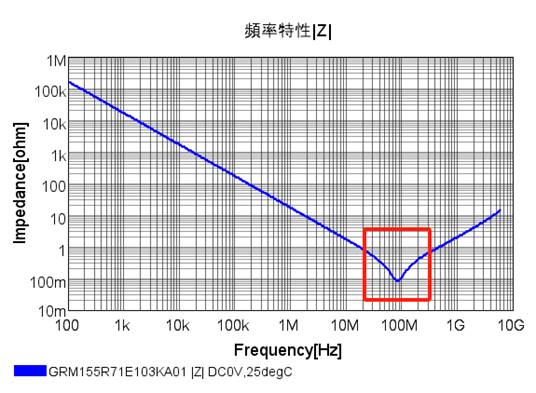

阻抗的模值为：由此我们可以得出电容的”频率-Z”曲线如下图：

由阻抗的模我们可以得出当容抗和感抗相等时，电容的阻抗最低且电容呈阻性，并且该点的频率称为电容的自振频率；

当频率小于自振频率时电容主要呈容性；

当频率大于自振频率时电容主要呈感性。

2、电容的分类

电容种类繁多并且分类依据也不尽相同，我们针对普通常用的陶瓷电容和电解电容进行讨论。

2.1陶瓷电容

陶瓷电容一共有4类，但是我们常用的时一类和二类，三类和四类未得到广泛使用，因此暂不讨论。

参数	一类陶瓷电容（Class I）	二类陶瓷电容（Class II）
典型介质材料	C0G（NP0）	X7R、X5R、Y5V、Z5U
温度稳定性	超稳定（±30ppm/℃）	一般（X7R: ±15%，Y5V: +22%/-82%）
容值范围	0.1pF~100nF（小容量）	1nF~100μF（大容量）
容差（精度）	±1%、±5%（高精度）	±10%、±20%（低精度）
ESR	极低（<0.01Ω）	较低（0.01~0.1Ω）
介电损耗（tanδ）	<0.001（超低损耗）	0.01~0.05（较高损耗）
直流偏压特性	几乎无容值变化	高偏压下容值暴跌（如50%↓）
价格	较高（材料成本高）	较低（性价比高）
应用	谐振电路、PLL 和振荡器	旁路、耦合、解耦

2.2电解电容

电解电容时常用的有极性的电容，一般用作储能较多，主要有铝电解电容、钽电解电容、固态铝电解。

参数	铝电解电容	钽电解电容	固态铝电解
容量范围	0.1μF～2F	0.1μF～1000μF	1μF～1000μF
耐压	4V～630V	2.5V～50V	2.5V～100V
ESR	较高（10Ω～数Ω）	低（10mΩ～1Ω）	极低（＜100mΩ）
寿命	较短（千小时级）	长（万小时级）	极长（＞10万小时）
价格	低	高	较高

其中钽电解电容不要使用在有热插拔的电路中，由于其耐压较低容易被浪涌损坏。

二、电容参数及选型

1、电容值和精度

首先根据作用需求，低频耦合、旁路去耦或者储能选择合适容值和精度的电容。

低频滤波和储能：10μF~1000μF的电解电容；

高频去耦：0.1μF~1μ的陶瓷电容；

旁路：0.01μF~0.1μF的陶瓷电容；

2、额定电压

根据电路工作电压情况，选择时电容耐压要高于电路实际最高电压的1.5~2倍。常用的固定电容工作电压有：6.3V、10V、16V、25V、35V 、50V、63V、100V

注意：有极性的电容器不能用于交流电路。

3、工作频率

在滤波以及谐振电路中，要结合频率-Z曲线尽量保证电容工作在谐振点附近，此时电容能发挥的效果更佳。

4、封装

封装选取一般根据PCB空间、电容耐压大小、以及容值大小综合考虑选择的。

在容值一定的情况 下，封装越大耐压也会越高，ESR和ESL也会更大。

5、工作温度

温度对电容寿命的影响是最大的，电容器的使用寿命随温度的增加而减小，主要原因是温度加速化学反应而使介质随时间退化。电容器的工作温度每增加10℃寿命就会减半。

6、ESR

在开关电源输出滤波应用时，应选择ESR小的电容，过高的ESR会直接影响输出纹波电压。

7、纹波电流能力

是指电容在指定频率和温度下允许通过的交流电流有效值。在选择电解电容要着重关注这个参数，因为其ESR较大，过大会导致发热严重影响电容的寿命。

三、电容使用注意事项

1、去耦半径

在PCB布局时，我们总是被要求让电容靠近负载引脚，如果电容距离过远，电流路径的寄生电感会增大，导致电容无法快速响应瞬态电流需求。所以就有一个新的概念去耦半径，它是指电容器在PCB板上能有效滤除噪声或提供电荷补偿的最大物理距离。当高频电流需求点（如芯片的电源引脚）超出这个半径时，电容的去耦效果会显著下降，可能导致电压波动或信号完整性问题。去耦半径计算如下 ：

• 计算电容的自振(谐振)频率f=，或者从数据手册中查阅；
• 计算信号在PCB上的传播速度：v=(其中Er为介电常数)
• 计算信号的波长λ=

④去耦半径取波长的

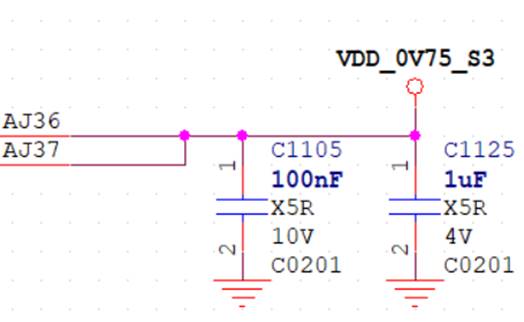

2、大电容和小电容并联

大电容主要用于滤除低频噪声， 小电容用于滤除高频噪声，大电容并联一个小电容可以让隔直通交的频率范围更广。常用的0.1uF瓷片电容但是对于更高频率的信号，可以并联更小的电容。

3、反谐振

在电容滤波时，并联的大电容和小电容容值差距很大，在最低谐振频率和最高谐振频率之间一个电容表现为容性，另外一个表现为感性形成LC并联谐振。在谐振时电容和电感之间进行周期性的能量交换，以至流经信号层的电流非常小，信号层表现为高阻抗状态，这种现象就是反谐振。

在实际运用中选择ESL相近的电容以及采用多个数量级的电容组合避免电容容值跨度太大避免出现反谐振。
