在FPGA中

  1. PS: 处理系统 （Processing System) ：就是与FPGA无关的ARM的SOC的部分。
  2. PL: 可编程逻辑 (Progarmmable Logic)： 就是FPGA部分。之所以叫PL，而不是叫FPGA,用英文简写可能便于理解区分，或者显得比较专业吧（/滑稽脸）

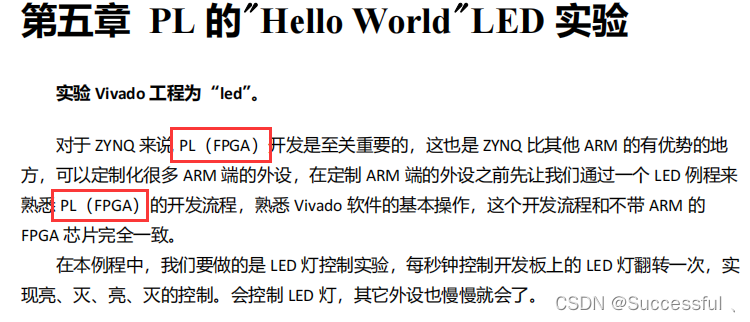

对于ZYNQ，，就是两大功能块，PS 部分和 PL部分， ARM的SOC部分，和FPGA部分。我们可以通过调用IP核，系统会使用AXI(Advanced eXtensible Interface) 接口将IP与处理器连接，也就是实现PL与PS互联，所以你会在教程中看到这样的图片：

在这里插入图片描述

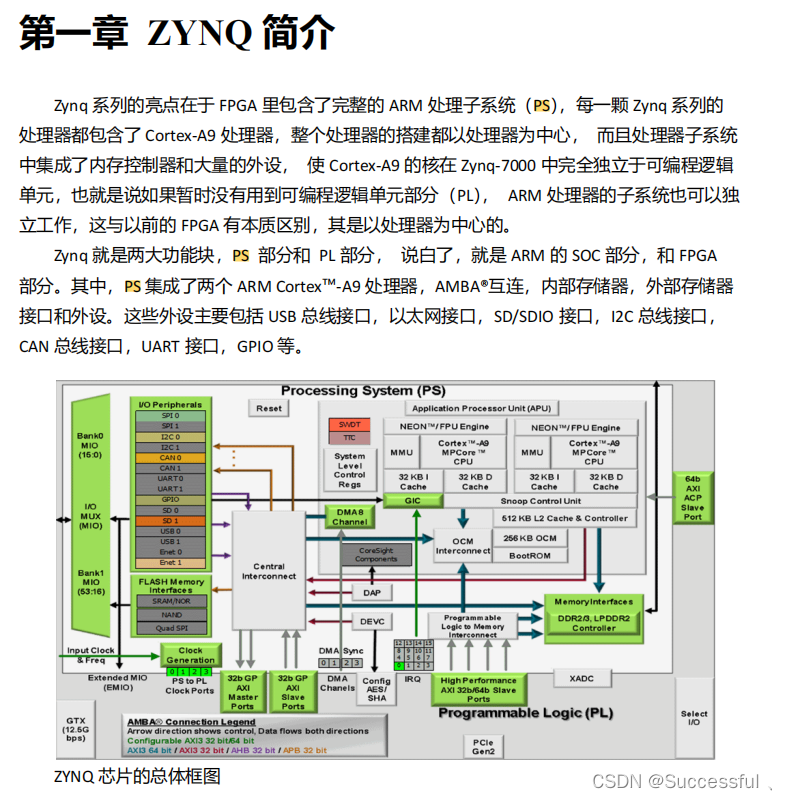

或者这样：
在这里插入图片描述
