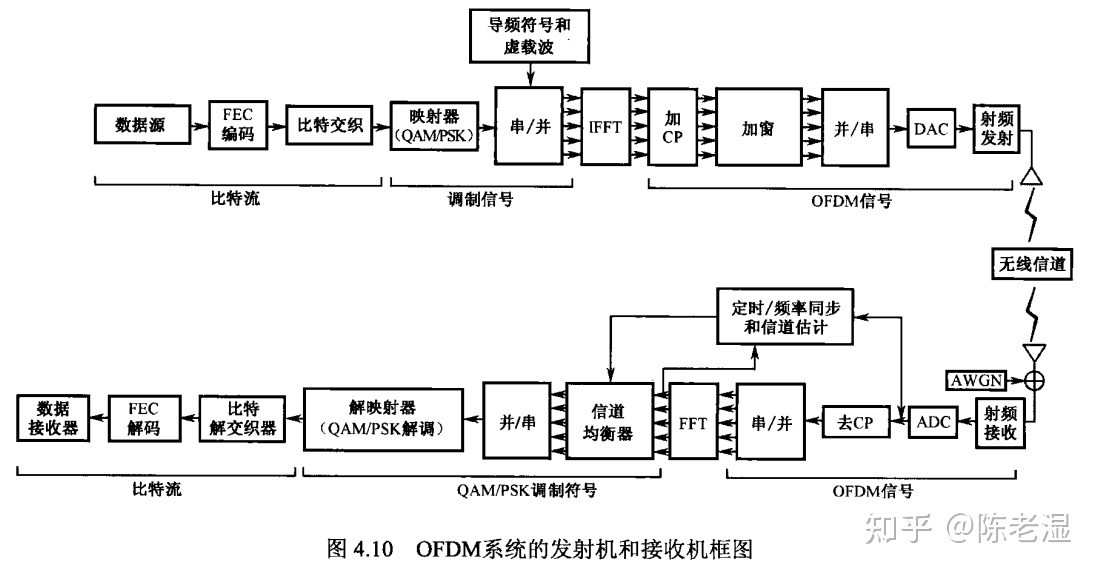

OFDM系统接收机全流程

接收信号模型

接收到的时域OFDM信号可以表示为：
$$r(t)=h(t)\ast s(t)+n(t)$$
其中：

• $s(t)$ 是发送的OFDM时域信号，

• $h(t)$ 是信道冲激响应，

• $n(t)$ 是加性高斯白噪声（AWGN），

• $\ast$ 表示卷积运算。


• IQ调制允许在单边带传输中复用I路和Q路信号，避免频谱浪费。结合OFDM的子载波正交性，可最大化频谱利用率。

• IQ调制的正交性配合OFDM的子载波正交性，可有效抵抗多径干扰和频率选择性衰落。

OFDM在基带处理阶段生成复数信号，而IQ调制负责将这个复数信号转换为实射频信号进行传输。

---

一、采样判决

1. 接收信号的复数表示

在无线通信中，接收到的射频信号是一个实信号，可以表示为：
r RF ( t ) = Re { s ( t ) ⋅ e j 2 π f c t } r_{\text{RF}}(t) = \text{Re}\{s(t) \cdot e^{j 2\pi f_c t}\} rRF​(t)=Re{s(t)⋅ej2πfc​t}
其中：

• $s(t)$ 是基带复数信号（包含发送的OFDM符号信息），
• $f_c$ 是载波频率，
• Re { ⋅ } \text{Re}\{\cdot\} Re{⋅} 表示取实部。

为了恢复基带信号 $s(t)$，接收端需要通过下变频和采样将射频信号搬移到基带。

---

2. 下变频：生成 I 路和 Q 路信号

下变频的目的是将射频信号从载波频率 $f_c$ 搬移到基带（即零频附近）。这一过程通过正交解调实现，生成两路信号：I 路（In-phase） 和 Q 路（Quadrature）。

(1) 本地振荡器生成正交载波

接收端使用两个本地振荡器（LO），分别生成：

• 同相载波：$\cos (2\pi f_{c}t)$
• 正交载波：$-\sin (2\pi f_{c}t)$

(2) 混频

将接收到的射频信号 $r_{\text{RF}}(t)$ 分别与同相载波和正交载波相乘：

• I 路信号：
  $$r_I(t)=r_{\text{RF}}(t)\cdot \cos (2\pi f_{c}t)$$
• Q 路信号：
  $$r_Q(t)=r_{\text{RF}}(t)\cdot (-\sin (2\pi f_{c}t))$$

(3) 低通滤波

混频后的信号包含高频分量（$2f_c$ 附近）和基带分量。通过低通滤波器（LPF）滤除高频分量，保留基带信号：

• I 路基带信号：
  r I LPF ( t ) = LPF { r I ( t ) } r_I^{\text{LPF}}(t) = \text{LPF}\{r_I(t)\} rILPF​(t)=LPF{rI​(t)}
• Q 路基带信号：
  r Q LPF ( t ) = LPF { r Q ( t ) } r_Q^{\text{LPF}}(t) = \text{LPF}\{r_Q(t)\} rQLPF​(t)=LPF{rQ​(t)}

经过低通滤波后，I 路和 Q 路信号分别对应基带信号的实部和虚部。

---

3. 采样：得到复数信号

对 I 路和 Q 路基带信号进行采样，采样间隔为 $T_s=\frac{T}{N}$，其中 $T$ 是OFDM符号周期，$N$ 是子载波数量。采样后的信号为：

• I 路采样信号：
  $$r_I[n]=r_I^{\text{LPF}}(n{T}_s)$$
• Q 路采样信号：
  $$r_Q[n]=r_Q^{\text{LPF}}(n{T}_s)$$

将 I 路和 Q 路采样信号组合成复数信号：
$$r[n]=r_I[n]+j\cdot r_Q[n]$$
其中：

• $r_I[n]$ 是实部（I 路信号），
• $r_Q[n]$ 是虚部（Q 路信号），
• $j$ 是虚数单位。

---

4. 为什么需要两路信号？

两路信号（I 路和 Q 路）的存在是为了完整地恢复基带信号的幅度和相位信息。原因如下：

1. 复数信号的实部和虚部：

   • 基带信号 $s(t)$ 是复数信号，包含实部和虚部。
   • 通过 I 路和 Q 路信号，可以分别恢复实部和虚部。

2. 正交性：

   • I 路和 Q 路信号是通过正交载波（$\cos$ 和 $-\sin$）解调得到的。
   • 正交性保证了 I 路和 Q 路信号互不干扰，能够独立恢复。

3. 幅度和相位信息：

   • 复数信号的幅度和相位可以通过 I 路和 Q 路信号计算：
     $$\text{幅度}=\sqrt{r_I[n{]}^2+r_Q[n{]}^2}$$
     $$\text{相位}=\arctan \left(\frac{r_Q[n]}{r_I[n]}\right)$$

---

5. 判决过程

在QPSK解调中，判决是基于复数信号的实部和虚部进行的：

1. 对每个采样点 $r[n]=r_I[n]+j\cdot r_Q[n]$，判断实部和虚部的符号：
   • 如果 $r_I[n]>0$，判决为 0；否则判决为 1。
   • 如果 $r_Q[n]>0$，判决为 0；否则判决为 1。
2. 将实部和虚部的判决结果组合成一个比特对（例如 00、01、11、10）。

---

总结
接收端通过正交解调生成 I 路和 Q 路信号，分别对应复数信号的实部和虚部。这两路信号经过低通滤波和采样后，组合成复数信号 $r[n]$。通过判决实部和虚部的符号，可以恢复发送的比特流。两路信号的存在确保了复数信号的幅度和相位信息能够被完整恢复。
在OFDM系统中，接收机从接收到的OFDM符号中恢复比特流的过程可以分为以下几个步骤。我们以QPSK调制为例，使用公式详细描述这一过程。

---

二. 去除循环前缀（CP）

接收端去除循环前缀，保留有效的OFDM符号部分：
$$r_{\text{noCP}}[n]=r[n+N_{\text{CP}}],n=0,1,\dots ,N-1$$
其中 $N_{\text{CP}}$ 是循环前缀的长度。

---

三. FFT 转换到频域

对去除CP后的信号进行FFT，将时域信号转换到频域：
$$R[k]=\sum _{n=0}^{N-1}{r}_{\text{noCP}}[n]\cdot e^{-j\frac{2\pi kn}{N}},k=0,1,\dots ,N-1$$
其中 $R[k]$ 是频域接收信号。

---

四. 信道估计与均衡

假设信道频率响应为 $H[k]$，接收端通过导频或训练序列估计 $H[k]$，然后对频域信号进行均衡：
$$\hat{S}[k]=\frac{R[k]}{H[k]}$$
其中 $\hat{S}[k]$ 是均衡后的频域符号。

---

五. QPSK 解调

QPSK 调制的符号映射规则为：

• 比特对 00 映射为 $+\frac{1}{\sqrt{2}}+j\cdot +\frac{1}{\sqrt{2}}$
• 比特对 01 映射为 $-\frac{1}{\sqrt{2}}+j\cdot +\frac{1}{\sqrt{2}}$
• 比特对 11 映射为 $-\frac{1}{\sqrt{2}}+j\cdot -\frac{1}{\sqrt{2}}$
• 比特对 10 映射为 $+\frac{1}{\sqrt{2}}+j\cdot -\frac{1}{\sqrt{2}}$

对均衡后的符号 $\hat{S}[k]$ 进行解调：

• 计算符号的实部和虚部：
  S ^ I [ k ] = Re { S ^ [ k ] } , S ^ Q [ k ] = Im { S ^ [ k ] } \hat{S}_I[k] = \text{Re}\{\hat{S}[k]\}, \quad \hat{S}_Q[k] = \text{Im}\{\hat{S}[k]\} S^I​[k]=Re{S^[k]},S^Q​[k]=Im{S^[k]}
• 根据实部和虚部的符号判断比特对：
  $${\text{bit}}_1=\text{sign}({\hat{S}}_I[k]),{\text{bit}}_2=\text{sign}({\hat{S}}_Q[k])$$
  其中 $\text{sign}(x)$ 是符号函数，$x>0$ 时输出 0，否则输出 1。

---

六. 恢复比特流

将所有子载波上的比特对按顺序组合，恢复出原始的比特流：
$$\text{bitstream}=[{\text{bit}}_1[0],{\text{bit}}_2[0],{\text{bit}}_1[1],{\text{bit}}_2[1],\dots ,{\text{bit}}_1[N-1],{\text{bit}}_2[N-1]]$$

---

总结

接收机从OFDM符号中恢复比特流的过程如下：

1. 对接收信号进行时域采样，得到复数信号 $r[n]$。
2. 去除循环前缀，得到有效OFDM符号 $r_{\text{noCP}}[n]$。
3. 对 $r_{\text{noCP}}[n]$ 进行FFT，转换到频域 $R[k]$。
4. 通过信道估计与均衡，得到均衡后的符号 $\hat{S}[k]$。
5. 对 $\hat{S}[k]$ 进行QPSK解调，恢复比特对。
6. 将所有比特对组合，得到最终的比特流。

这一过程通过复数信号处理和频域操作，高效地恢复了发送的比特流信息。
