【2025年软考中级】第一章1.1-1.2、计算机硬件+计算机数据表示

计算机系统知识

计算机系统的组成

计算机硬件组成

计算机系统由硬件系统和软件系统组成。硬件由运算器、控制器、存储器、输入设备、输出设备5部分组成；软件由系统软件、应用软件组成。

• **cpu的组成：**运算器，控制器，寄存器（64位）和内部总线等部件组成

CPU的基本功能：

a) 程序控制。CPU通过执行指令来控制程序的执行顺序，这是CPU的重要功能。

b) 操作控制。一条指令功能的实现需要若干操作信号配合来完成，cpu产生每条指令的操作信号并将操作信号送往对应的部件，控制相应的部件按指令的功能要求进行操作。

c) 时间控制。CPU对各种操作进行时间上的控制，即指令执行过程中操作信号的出现时间、持续时间及出现的时间顺序都需要进行严格控制。

以上三个都是控制器，下面是运算器

d) 数据处理——CPU的根本任务，算数运算逻辑运算

此外，cpu还需要对系统内部和外部的中断（异常）做出响应，进行相应的处理

中央处理单元

运算器：对数据进行处理的部件，主要完成算术和逻辑运算；

运算器包含：

• 算数逻辑单元ALU（Arithmetic and logic unit）：数据的算数运算和逻辑运算

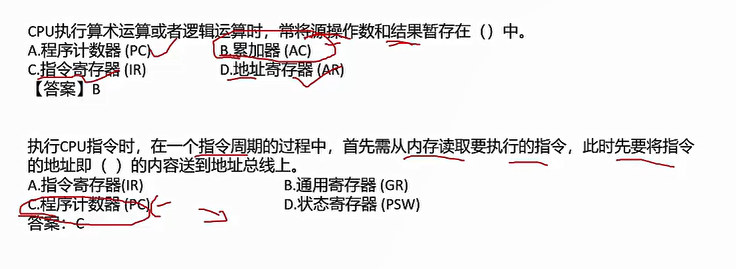

• 累加寄存器AC（Accumulator）：为ALU提供一个工作区，用来暂存数据（运算结果或源操作数的存放区）

  以上两个常考

• 数据缓冲寄存器DR（Data Register）：写内存时，暂存指令或数据

• 状态条件寄存器PSW（Program Status Word）：存状态标志与控制标志（条形码内如，如溢出标志等）

控制器：从主存中取出指令，并指出下一条指令在主存中的位置，取出的指令经指令寄存器送往指令译码器，经过对指令的分析发出相应的控制和定时信息；

控制器的组成部分为：

• 程序计数器（pc）Program Counter：存储下一条要执行指令的地址（指针）

• 指令寄存器（ir）Instruction Register：存储即将执行的指令（操作码和地址码）

  以上两个常考

• 指令译码器（id）Instruction Decoder：对操作进行分析解释

• 地址寄存器（ar）Address Register：保存当前cpu所访问的内存地址

• 计算机硬件的典型结构
  • 单总线结构
  • 双总线结构(以cpu为中心、以存储器为中心)
  • 采用通道的大型系统结构。

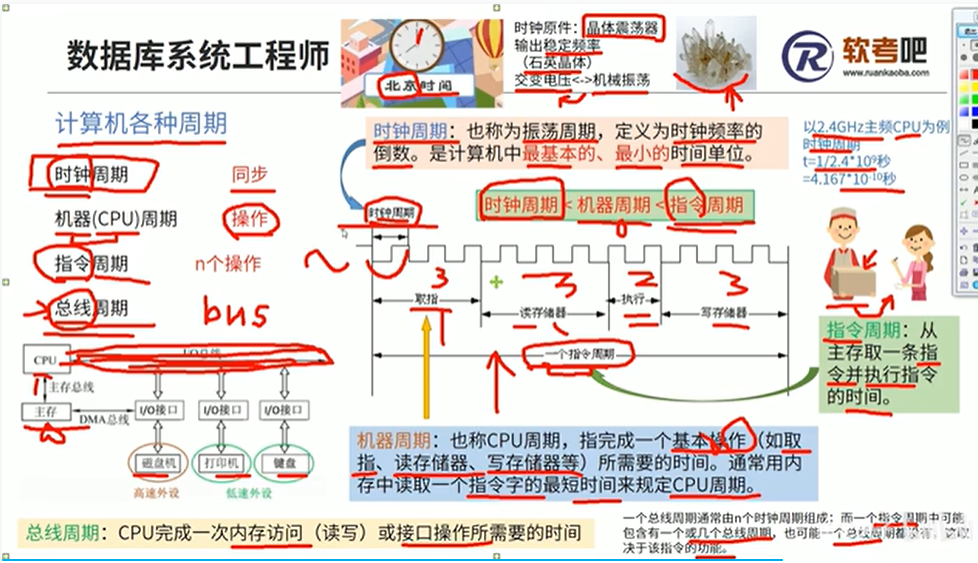

计算机周期

各种计算机周期

1. 时钟频率：xx Ghz

2. 总线周期：cpu完成一次内存访问（读写）或IO接口操作所需要的时间；一个总线周期通常由n个时钟周期组成

3. 时钟（振荡）周期：时钟频率（xx Ghz）的倒数，是计算机中最基本、最小的时间单位。如2.4Ghz的时钟周期为1/2.4

4. 机器（cpu）周期：指完成一个基本操作（如取指、读存储器），以读取一个指令的最短时间来规定cpu周期。其包含多个时钟周期

5. 指令周期：包含 取值-》分析-》执行 的时间，其可能包含0-多条总线周期

6. 存储周期：主存储器两次启动操作之间需要的最小时间间隔，即存储器周期时间

其中：时钟周期 < 机器（cpu）周期 ~= 总线周期 < 指令周期

计算机数据表示

存储单位

数据的最小存储单位是bit（比特/位），一个b为一个二进制位（做存储空间的题时一定要转换成二进制先），一个字节（B）为8个二进制位

k、m、g是数量单位，每个单位相差1024倍

b，B是存储单位

即1B=8bit，1kB=8kb

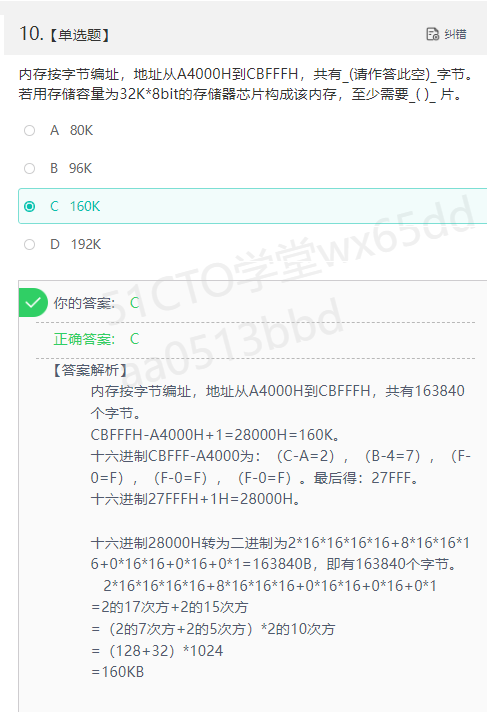

运算方式：不要硬算，化简为2 的幂指数来计算

做题步骤：①先将十六进制的多少位（字节）算出来

②将该十六进制数用2^n n次方的十进制形式表示出来

③根据题目再进行相应的乘法除法运算

R进制

二进制0b；十六0x或H

基本概念

• 数制：r进制
• 基数：就是每一位的数码可以有多少个数字来表示。其实就是所谓的进制，十进制，基数为十，数码可以取的值有10个，分别是0~9。
• 数码：该r进制可以使用的符号
• 数位：个位十位百位
• 位权：个位数上的1 的权值为 10^0，十位数上的1 的权值为 10^1 ，百位数上的1 的权值为 10^2 。

• 二进制转八/十六进制：分3/4个一组

  相反同理

• r进制转十进制：位权展开法，从0，1，2，3…累加

• 十进制转r进制：取余后从下往上取值

算数逻辑运算

• 加减乘除

  二进制的除法运算，属于模二运算，模二运算的特点是：没有进位。

  模二加法：0+0=0 0+1=1 1+0=1 1+1=0

  模二减法：0-0=0 0-1=1 1-0=1 1-1=0

  模二乘法：0x0=0 0x1=0 1x0=0 1x1=1

• 二进制的与运算（逻辑乘），用**^**，and，-表示

• 或运算（逻辑加），用v，+，or表示

• 异或用一个用O包围的+，**xor，^**表示

  上述的是位运算符，异则是1，编程里，^表示的是异或运算，&才是并

  逻辑运算符

  • 与：^
  • 或：v
  • 非：$\neg$

  位运算符

  • 与：&
  • 或：|
  • 异或：^

数据在计算机中的表示方法（机器码和码制）

各种数据在计算机中表示的形式称为机器数，0开头表示正号，1开头表示负号，小数点隐含表示且不占位置。机器数对应的实际数据称为真值。机器数分为无符号数（unsigned)和有符号数（正和负数）。无符号数表示正数。

• 原码：真值，0开头正，1开头负，默认是8位，没有添0

• 反码：负数就取反（开头1不动），正数相同

• 补码：正数相同，负数为反码+1

  即负数的补码=原码取反+1；负数的原码同样=补码+1

  补码是为了消除+0和-0

  常用于加减法

• 移码：=补码，但是开头符号位取反

  常用于浮点数的阶码

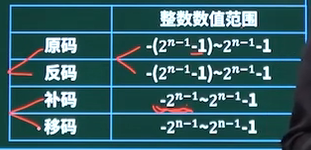

机器码	能够表示的不同的有符号整数（定点小数）个数
原码	2^n - 1 = 2^(n-1) + 2^(n-1) + 1
反码	2^n - 1
补码	2^n
移码	2^n

因为补码负数时+了1，所以原码和反码比补码和移码少一位，补码比他们多一位

例：用8位二进制表示

• 原码：-127-127共有254+相同的两个0=255个数 = 2^n - 1
• 反码：-127-127共有254+相同的两个0=255个数 = 2^n - 1
• 补码：-128-127共有255+两个0=256个数 = 2^n

定点数和浮点数

• 定点整数：符号真值.（小数点在最右）

• 顶点小数：符号.真值（小数点在真值前面）

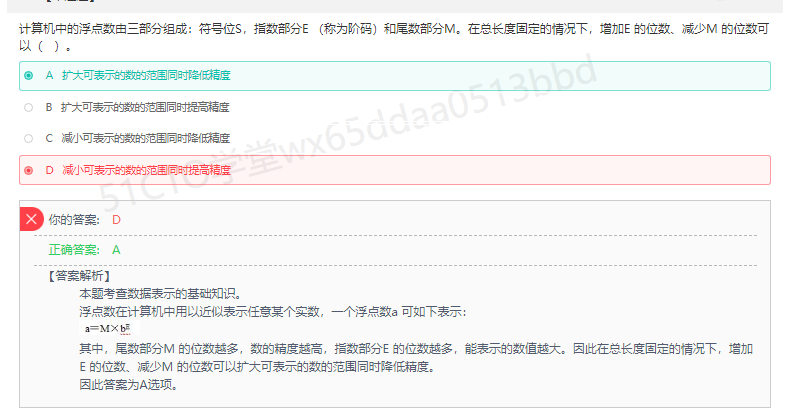

• 浮点数：N=M*R^e

  N是数符，M是尾数，e是指数（阶码），R是基数（阶码的底）

  浮点数计算方法：

  • 对阶：使次方相同（规则：小变大，增加几位，末尾就移除几位）
  • 尾数计算相加减
  • 结果格式化（负数变成1.0xxxx或正数变成0.1xxxx）

  浮点数所能表示的数值范围是由阶码确定的，所表示的数值精度由尾数决定



校验码（不考）

• 码距：就单个编码A：00而言，其码距为1，因为其只需要改变一位就变成另一个编码。在两个编码中，从A码到B码转换所需要改变的位数称为码距，如A：00要转换为B：11，码距为2。一般来说，码距越大，越利于纠错和检错。
• 奇偶校验码：在编码中增加1位校验位来使编码中1的个数为奇数（奇校验）或者偶数（偶校验），从而使码距变为2（一个是校验码另一个是本身的错误）。例如：
• 奇校验：编码中，含有奇数个1，发送给接收方，接收方收到后，会计算收到的编码有多少个1，如果是奇数个，则无误，是偶数个（+0），则有误（+1）。
• 偶校验同理，只是编码中有偶数个1，由上述，奇偶校验只能检1位错，并且无法纠错。

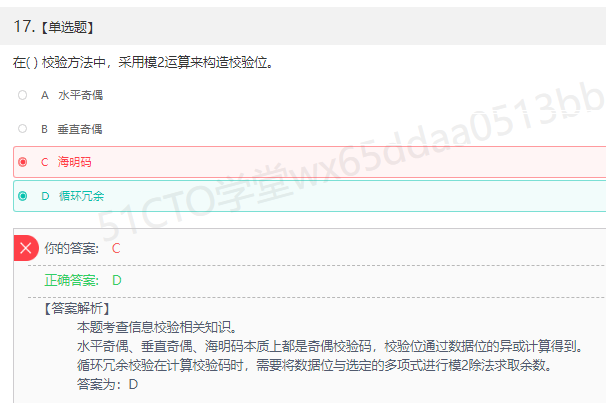

crc冗余校验码

• CRC的全称是循环冗余校验（Cyclic Redundancy Check）。**CRC只能检错，不能纠错。使用CRC编码，需要先约定一个生成多项式G（x）。**生成多项式的最高位和最低位必须是1。假设原始信息有m位，则对应多项式M（x）。生成校验码思想就是在原始信息位后追加若干校验位，使得追加的信息能被G（x）整除。接收方接收到带校验位的信息，然后用G（x）整除。余数为0，则没有错误；反之则发生错误。

  例：假设原始信息串为10110，CRC的生成多项式为G（x）＝x＾4＋x＋1，求CRC校验码。

  （1）在原始信息位后面添0，假设生成多项式的阶为r，则在原始信息位后添加r个0，本题中，G（x）阶为4，则在原始信息串后加4个0，得到的新串为101100000，作为被除数。

  （2）由多项式得到除数，多项中x的幂指数存在的位置1，不存在的位置0。本题中，x的幂指数为0，1，4的变量都存在，而幂指数为2，3的不存在，因此得到除数10011。

  （3）生成CRC校验码，将前两步得出的被除数和除数进行模2除法运算（即不进位也不借位的除法运算）。**除法过程（好像是异或运算）**如下图所示。



  得到余数1111（余数的位数要和阶数要和r相同）。

  注意：余数不足r，则余数左边用若干个0补齐。如求得余数为11，r＝4，则补两个0得到0011。

  该余数也就是crc的校验位

  （4）生成最终发送信息串，将余数（校验位）添加到原始信息后（变成校验码）。上例中，原始信息为10110，添加余数1111后，结果为101101111。发送方将此数据发送给接收方。

  （5）接收方进行校验。接收方的CRC校验过程与生成过程类似，接收方接收了带校验和的帧后，用多项式G（x）来除。余数为0，则表示信息无错；否则要求发送方进行重传。

  注意：收发信息双方需使用相同的生成多项式。

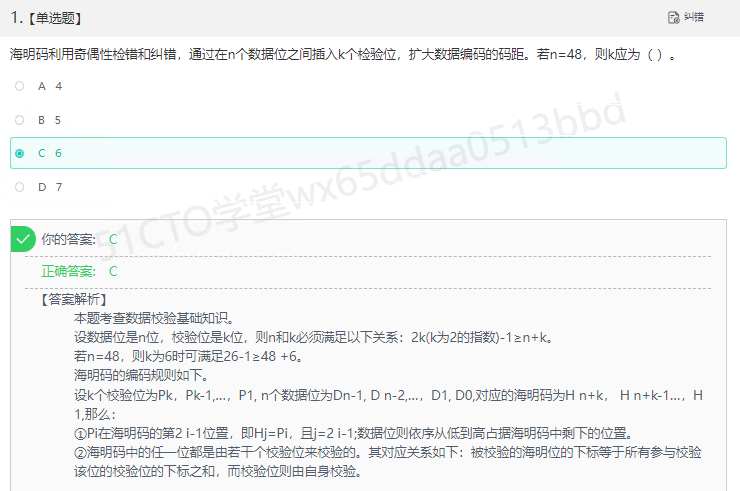

海明校验码

• 海明码：本质也是利用奇偶性来检错和纠错的检验方法，构成方法实在数据位之间的确定位置上插入k个校验位，通过扩大码距实现检错和纠错。

  设数据位是s位，校验位是j位，则s和j必须满足以下关系：2＾j-1＞＝s＋j

  比如一个有10位数海明码，那么它的校验位最大的位数为8

  又比如一个有10位的数据，则至少需要添加4位的校验位才能成为海明校验码

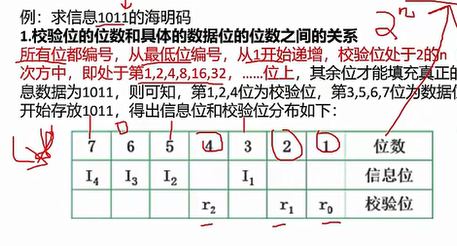

例：求信息1011的海明码

• 1．校验位的位数和具体的数据位的位数之间的关系

  所有位都编号，从最低位编号（最右边开始），从1开始递增，校验位处于2的n（n＝012．．．．．）次方中，即处于第1，2，4，8，16，32，．．．．．位上，其余位才能填充真正的数据位，若信息数据为1011，则可知，第1，2，4位为校验位，第3，5，6，7位为数据位，用来从高位开始存放1011，得出信息位和校验位分布如下：



  因此可以得知所有的校验码都比信息位中位数最大的位数要小

• 2．计算校验码

  将所有信息位的编号都拆分成二的n次表示后，校验位的值=校验的信息位的异或运算，如下图所示：



  上图中，7＝4＋2＋1，表示7由第4位校验位（r2）和第2位校验位（r1）和第1位校验位（ro） 共同校验，同理，第6位数据位6＝4＋2，第5位数据位5＝4＋1，第3位数据位3＝2＋1，

  前面知道，这些2的n次方都是校验位，可知，第4位校验位校验第765三位数据 位，因此，第4位校验位r2等于这三位数据位的值异或，第2位和第1位校验位计 算原理同上.

  计算出三个校验位后，可知最终要发送的海明校验码为1010101（校验位穿插在中间，和信息位组成校验码。不像crc校验位在末尾）

• 3．检错和纠错原理

  接收方收到海明码之后，会将每一位校验位与其校验的位数分别异或，即做如下三组运算：



  如果是偶校验，那么运算得到的结果应该全为0，如果是奇校验，应该全为1，才是正确，假设是偶校验，且接收到的数据为1011101（第四位出错），此时，运算的结果为：



  这里不全为0，表明传输过程有误（用了偶检验），并且按照r2r1r0排列为二进制100，这里指出的就是错误的位数，表示第100，即第4位出错，找到了出错位，纠错方法就是将该位逆转。
