Retinexformer: One-stage Retinex-based Transformer for Low-light Image Enhancement

在增强弱光图像时，许多深度学习算法都基于 Retinex 理论。然而，Retinex 模型并没有考虑隐藏在黑暗中或由亮光过程引入的损坏。此外，这些方法通常需要繁琐的多阶段训练管道，并且依赖于卷积神经网络，在捕捉长距离依赖关系方面存在局限性。在本文中，我们提出了一个简单而原则性强的基于 Retinex 的单阶段框架（ORF）。ORF 首先估计照度信息以照亮低照度图像，然后恢复损坏的图像以生成增强图像。我们设计了一个光照引导变换器（IGT），利用光照表征来引导不同光照条件区域的非局部交互建模。通过将 IGT 插入 ORF，我们得到了我们的算法 Retinexformer。全面的定量和定性实验证明，我们的 Retinexformer 在 13 个基准测试中的表现明显优于最先进的方法。用户研究和弱光物体检测应用也揭示了我们方法的潜在实用价值。代码见 https://github. com/caiyuanhao1998/Retinexformer。

我们的贡献可归纳如下-

我们提出了首个基于变换器的低照度图像增强算法 Retinexformer。
我们提出了一种基于 Retinex 的单阶段低照度增强框架 ORF，该框架具有简单的单阶段训练过程，并能很好地对损坏进行建模。
我们设计了一种新的自我关注机制–IG-MSA，它利用光照信息作为关键线索来指导长距离依赖关系的建模。
定量和定性实验表明，在 13 个数据集上，我们的 Retinexformer 优于 SOTA 方法。用户研究和弱光检测的结果也表明了我们方法的实用价值。

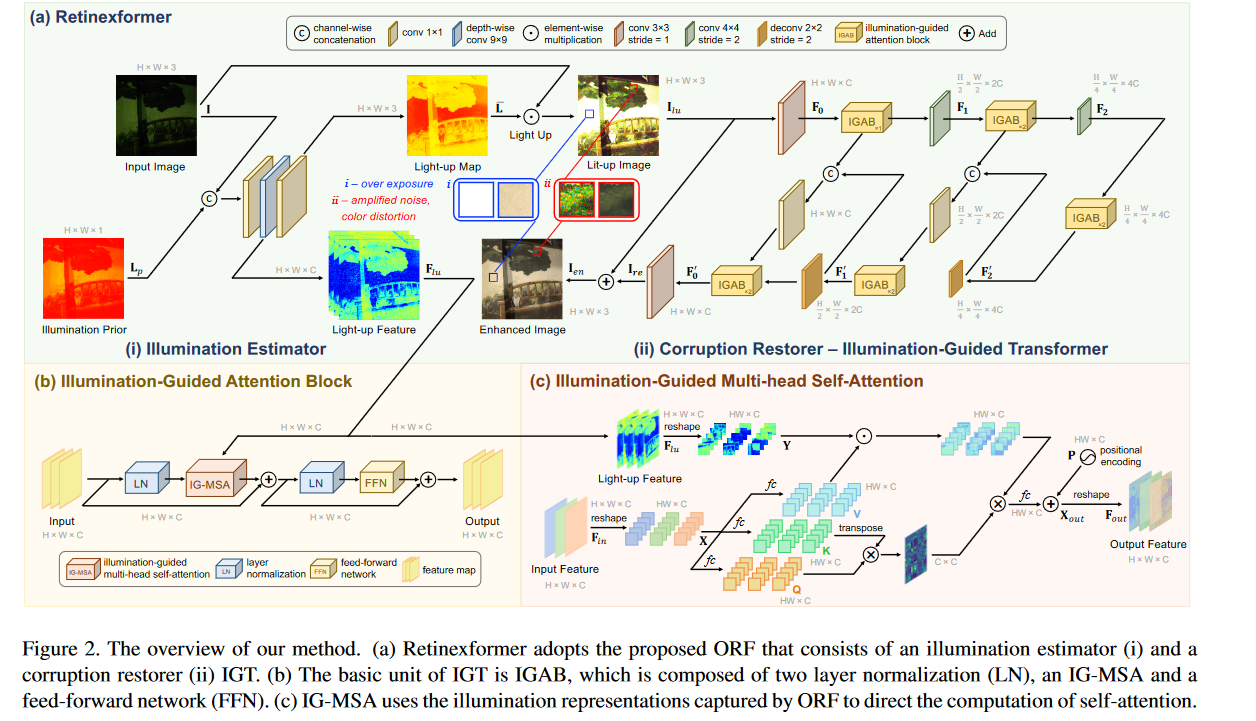

$\varepsilon $ 的结构如图 2 (a) (i) 所示。$\varepsilon $ 首先使用 conv1×1（卷积，核大小 = 1）对 I 和 Lp 进行融合。我们注意到，曝光良好的区域可以为曝光不足的区域提供语义上下文信息。因此，我们采用一个深度可分离的 conv9×9 来模拟不同光照条件下区域之间的相互作用，从而生成亮部特征 Flu。然后，$\varepsilon $ 使用 conv1×1 对 Flu 进行聚合，生成亮度图$\bar{L} $ ∈ RH×W ×3。我们将$\bar{L} $ 设置为三通道 RGB 张量，而不是像 [15, 18] 那样的单通道张量，以提高其在模拟 RGB 通道非线性色彩增强时的表示能力。然后$\bar{L} $ 将用于点亮公式 (3) 中的 I。

讨论(i) 与之前基于 Retinex 的深度学习方法[30, 49, 54, 65, 66]不同，我们的 ORF 估算的$\bar{L} $ 而不是光照图 L，因为如果 ORF 估算 L，那么点亮的图像将通过元素除法（I./L）获得。计算机很容易受到这种操作的影响。张量的值可能非常小（有时甚至等于 0）。除法很容易导致数据溢出问题。此外，计算机随机产生的微小误差也会被这一操作放大，导致估算不准确。因此，建立 ̄ L 模型更为稳健。

(ii) 以往基于 Retinex 的深度学习方法主要侧重于抑制反射图像上的噪声等破坏，即式（2）中的 ˆ R。它们忽略了对照度图的估计误差，即式（2）中的ˆ L，因此容易导致亮灯过程中曝光不足/过度和色彩失真。相比之下，我们的 ORF 会考虑到所有这些损坏，并使用 R 将其全部还原。

3.2. Illumination-Guided Transformer

以前的深度学习方法主要依赖于CNN，在捕获长期依赖性方面显示出局限性。由于全局多头自注意力（MSA）的巨大计算复杂性，一些CNN-变压器混合工作（如SNR-Net [57]）仅采用U形CNN最低分辨率的全局变压器层。变压器的潜力尚未得到充分开发。为了填补这一空白，我们设计了一个照明引导变压器（IGT）来扮演公式（5）中腐败恢复器R的角色。

Network Structure.

如图2（a）（ii）所示，IGT采用三尺度U形架构[44]。IGT的输入是亮起的图像Ilu。在下采样分支中，Ilu 经历一个 conv3×3、一个 IGAB、一个跨步 conv4×4（用于缩小特征）、两个 IGAB 和一个跨步 conv4×4 以生成分层特征 Fi ∈ R H 2i × W 2i ×2iC，其中 i = 0， 1， 2。然后 F2 通过两个 IGAB。随后，设计一个对称结构作为上采样分支。利用步幅 = 2 的 deconv2×2 来升级功能。跳过连接是用于缓解下采样分支造成的信息丢失。上采样分支输出残余图像 Ire ∈ RH×W ×3。然后由 Ilu 和 Ire 之和导出增强图像 Ien，即 Ien = Ilu + Ire。

IG-MSA。如图2（c）所示，由E估计的RH×W ×C的点亮特征Flu∈被馈送到IGT的每个IG-MSA中。请注意，图2（c）描述了最大比例的IG-MSA。对于较小的比例，使用步幅 = 2 的 conv4×4 层来缩小 Flu 以匹配空间大小，此图中省略了空间大小。如前所述，全球MSA的计算成本限制了Transformer在微光图像增强中的应用。为了解决这个问题，IG-MSA将单通道特征图视为令牌，然后计算自我注意。

4.4. 消融研究

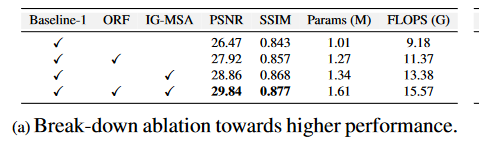

我们在SDSD-室外数据集上进行消融研究，以获得视网膜前线在其上的良好收敛性和稳定性能。结果在选项卡 4 中报告。分解消融。我们进行分解烧蚀以研究每个组件对更高性能的影响，如选项卡 4a 所示。Baseline-1是通过从Retinexformer中删除ORF和IG-MSA而得出的。当我们分别应用 ORF 和 IG-MSA 时，基线 1 实现了 1.45 和 2.39 dB 的改进。当联合利用这两种技术时，基线1增益为3.37 dB。这一证据表明我们的ORF和IG-MSA的有效性。

我对这个地方有个问题，baseline-1如何得来的呢，他的结构是啥？有大牛回答一下吗

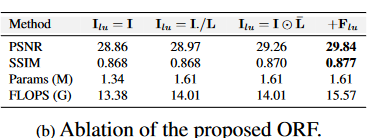

**One-stage Retinex-based Framework.**我们进行消融以研究ORF。结果列在选项卡 4b 中。我们首先从 Retinexformer 中删除 ORF，并将 R 的输入设置为 Ilu = I。该模型产生 28.86 dB。然后我们应用 ORF 但设置 E 来估计照明图 L。R 的输入是 I./L，其中 ./ 表示逐元素除法。为了避免计算机抛出的异常，我们用一个小常数 ε = 1×10−4 添加 L。然而，正如第3.1节所分析的那样，计算机容易受到小值划分的影响。因此，该模型获得了0.11 dB的有限改进。为了解决这个问题，我们估计了发光图̄L，并将R的输入设置为Ilu = I ⊙ ̄ L。该模型增益为 0.40 dB。在使用 Flu 引导 R 后，该模型在 PSNR 中继续实现 0.58 dB 的改进，在 SSIM 中分别实现了 0.007 dB 的改进

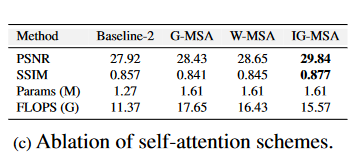

Self-Attention Scheme我们进行消融以研究自我注意计划的效果。结果报告在选项卡4c中。基线-2是通过从Retinexformer中去除IGMSA获得的。为了公平比较，我们插入全局MSA（G-MSA）由以前的CNN-Transformer混合方法转换为R的每个基本单元。G-MSA 的输入特征图缩小为 1/ 4 大小，以避免内存不足。我们还将我们的IG-MSA与Swin Transformer [31]提出的基于本地窗口的MSA（W-MSA）进行了比较。如表4c所示，我们的IG-MSA比G-MSA和W-MSA高出1.41和1.34 dB，而成本低2.08G和0.86G FLOPS。这些结果表明了拟议的IG-MSA的成本效益优势

class IG_MSA(nn.Module):
    def __init__(
            self,
            dim,
            dim_head=64,
            heads=8,
    ):
        super().__init__()
        self.num_heads = heads
        self.dim_head = dim_head
        self.to_q = nn.Linear(dim, dim_head * heads, bias=False)
        self.to_k = nn.Linear(dim, dim_head * heads, bias=False)
        self.to_v = nn.Linear(dim, dim_head * heads, bias=False)
        self.rescale = nn.Parameter(torch.ones(heads, 1, 1))
        self.proj = nn.Linear(dim_head * heads, dim, bias=True)
        self.pos_emb = nn.Sequential(
            nn.Conv2d(dim, dim, 3, 1, 1, bias=False, groups=dim),
            GELU(),
            nn.Conv2d(dim, dim, 3, 1, 1, bias=False, groups=dim),
        )
        self.dim = dim

    def forward(self, x_in, illu_fea_trans):
        """
        x_in: [b,h,w,c]         # input_feature
        illu_fea: [b,h,w,c]         # mask shift? 为什么是 b, h, w, c?
        return out: [b,h,w,c]
        """
        b, h, w, c = x_in.shape
        x = x_in.reshape(b, h * w, c)
        q_inp = self.to_q(x)
        k_inp = self.to_k(x)
        v_inp = self.to_v(x)
        illu_attn = illu_fea_trans # illu_fea: b,c,h,w -> b,h,w,c
        q, k, v, illu_attn = map(lambda t: rearrange(t, 'b n (h d) -> b h n d', h=self.num_heads),
                                 (q_inp, k_inp, v_inp, illu_attn.flatten(1, 2)))
        v = v * illu_attn
        # q: b,heads,hw,c
        q = q.transpose(-2, -1)
        k = k.transpose(-2, -1)
        v = v.transpose(-2, -1)
        q = F.normalize(q, dim=-1, p=2)
        k = F.normalize(k, dim=-1, p=2)
        attn = (k @ q.transpose(-2, -1))   # A = K^T*Q
        attn = attn * self.rescale
        attn = attn.softmax(dim=-1)
        x = attn @ v   # b,heads,d,hw
        x = x.permute(0, 3, 1, 2)    # Transpose
        x = x.reshape(b, h * w, self.num_heads * self.dim_head)
        out_c = self.proj(x).view(b, h, w, c)
        out_p = self.pos_emb(v_inp.reshape(b, h, w, c).permute(
            0, 3, 1, 2)).permute(0, 2, 3, 1)
        out = out_c + out_p

        return out

class Illumination_Estimator(nn.Module):
    def __init__(
            self, n_fea_middle, n_fea_in=4, n_fea_out=3):  #__init__部分是内部属性，而forward的输入才是外部输入
        super(Illumination_Estimator, self).__init__()

        self.conv1 = nn.Conv2d(n_fea_in, n_fea_middle, kernel_size=1, bias=True)

        self.depth_conv = nn.Conv2d(
            n_fea_middle, n_fea_middle, kernel_size=5, padding=2, bias=True, groups=n_fea_in)

        self.conv2 = nn.Conv2d(n_fea_middle, n_fea_out, kernel_size=1, bias=True)

    def forward(self, img):
        # img:        b,c=3,h,w
        # mean_c:     b,c=1,h,w

        # illu_fea:   b,c,h,w
        # illu_map:   b,c=3,h,w

        mean_c = img.mean(dim=1).unsqueeze(1)
        # stx()
        input = torch.cat([img,mean_c], dim=1)

        x_1 = self.conv1(input)
        illu_fea = self.depth_conv(x_1)
        illu_map = self.conv2(illu_fea)
        return illu_fea, illu_map

主要的模块


class Denoiser(nn.Module):
    def __init__(self, in_dim=3, out_dim=3, dim=31, level=2, num_blocks=[2, 4, 4]):
        super(Denoiser, self).__init__()
        self.dim = dim
        self.level = level

        # Input projection
        self.embedding = nn.Conv2d(in_dim, self.dim, 3, 1, 1, bias=False)

        # Encoder
        self.encoder_layers = nn.ModuleList([])
        dim_level = dim
        for i in range(level):
            self.encoder_layers.append(nn.ModuleList([
                IGAB(
                    dim=dim_level, num_blocks=num_blocks[i], dim_head=dim, heads=dim_level // dim),
                nn.Conv2d(dim_level, dim_level * 2, 4, 2, 1, bias=False),
                nn.Conv2d(dim_level, dim_level * 2, 4, 2, 1, bias=False)
            ]))
            dim_level *= 2

        # Bottleneck
        self.bottleneck = IGAB(
            dim=dim_level, dim_head=dim, heads=dim_level // dim, num_blocks=num_blocks[-1])

        # Decoder
        self.decoder_layers = nn.ModuleList([])
        for i in range(level):
            self.decoder_layers.append(nn.ModuleList([
                nn.ConvTranspose2d(dim_level, dim_level // 2, stride=2,
                                   kernel_size=2, padding=0, output_padding=0),
                nn.Conv2d(dim_level, dim_level // 2, 1, 1, bias=False),
                IGAB(
                    dim=dim_level // 2, num_blocks=num_blocks[level - 1 - i], dim_head=dim,
                    heads=(dim_level // 2) // dim),
            ]))
            dim_level //= 2

        # Output projection
        self.mapping = nn.Conv2d(self.dim, out_dim, 3, 1, 1, bias=False)

        # activation function
        self.lrelu = nn.LeakyReLU(negative_slope=0.1, inplace=True)
        self.apply(self._init_weights)

    def _init_weights(self, m):
        if isinstance(m, nn.Linear):
            trunc_normal_(m.weight, std=.02)
            if isinstance(m, nn.Linear) and m.bias is not None:
                nn.init.constant_(m.bias, 0)
        elif isinstance(m, nn.LayerNorm):
            nn.init.constant_(m.bias, 0)
            nn.init.constant_(m.weight, 1.0)

    def forward(self, x, illu_fea):
        """
        x:          [b,c,h,w]         x是feature, 不是image
        illu_fea:   [b,c,h,w]
        return out: [b,c,h,w]
        """

        # Embedding
        fea = self.embedding(x)

        # Encoder
        fea_encoder = []
        illu_fea_list = []
        for (IGAB, FeaDownSample, IlluFeaDownsample) in self.encoder_layers:
            fea = IGAB(fea,illu_fea)  # bchw
            illu_fea_list.append(illu_fea)
            fea_encoder.append(fea)
            fea = FeaDownSample(fea)
            illu_fea = IlluFeaDownsample(illu_fea)

        # Bottleneck
        fea = self.bottleneck(fea,illu_fea)

        # Decoder
        for i, (FeaUpSample, Fution, LeWinBlcok) in enumerate(self.decoder_layers):
            fea = FeaUpSample(fea)
            fea = Fution(
                torch.cat([fea, fea_encoder[self.level - 1 - i]], dim=1))
            illu_fea = illu_fea_list[self.level-1-i]
            fea = LeWinBlcok(fea,illu_fea)

        # Mapping
        out = self.mapping(fea) + x

        return out

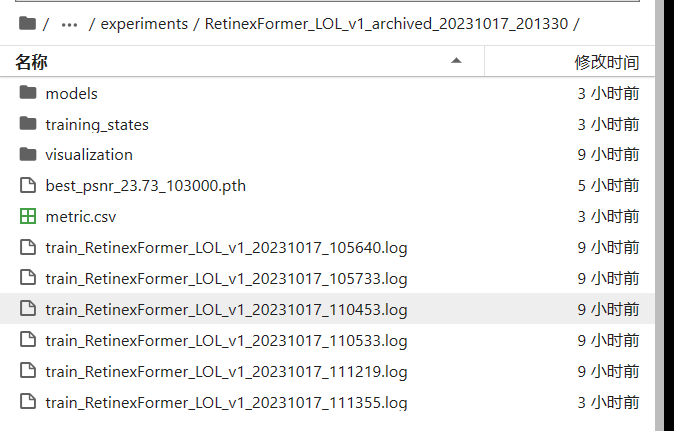

这篇文章的实验做的比较充分，对比了大量的数据集，实验结果比较好，的确占的显存不大就可以跑,我用单张3090并没有跑出论文的实验结果
