ADC单通道和多通道

江科大学习笔记

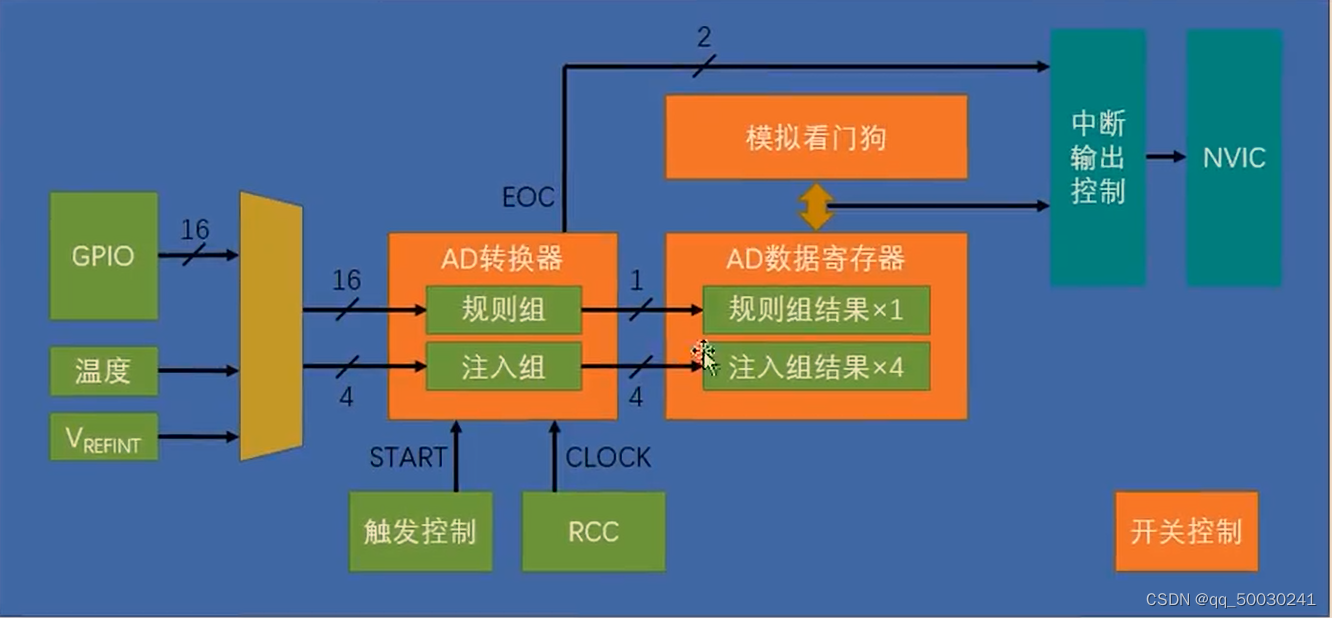

stm32是12位ADC是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。这里主要介绍单次、连续、扫描的组合，对间断模式不进行介绍。

ADC编程主要思路：

1）选择输入通道，可能初始化使用到的GPIO端口

2）选择AD转化器并设置ADC的工作参数和初始化

3）选择触发控制信号，一般包括软件触发和硬件触发

4）配置ADC时钟

5）使能ADC

ADC单通道模式的详细代码介绍

使用ADC1的channel11端口号为PC11

1）配置时钟，打开GPIOC和ADC1时钟

2）配置ADC1时钟为APB2的六分频，12Mhz

3）配置GPIO初始化，端口模式为模拟输入

4）调用ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)，rank选择 规则组序列器里面的次序，rank= 1 表示选择的ADC_Channel为选择 规则组的通道1的位置上，为设置指定 ADC 的规则组通道，设置它们的转化顺序和采样时间

5）初始化ADC结构体 ， 配置为单AD模式 ，单次转化，非扫描模式，数据为右对齐 ，软件触发，规则组转化列表通道数目为1（该参数只对扫描模式下生效，对于非扫描模式只对规则组转化列表的第一个通达有效）

6）开启ADC

7）开始校准，等待开始校准完成 ， 复位校准 ， 等待复位校准完成

8）传输ADC转化的值 ，①开启软件触发 ②等待转化完成（读取EOC标准）③调用ADC_GetConversionValue(ADC_TypeDef* ADCx)函数，获取转化结果（不需要清除标志位，在读取ADC数据寄存器时，自动清除标志位）

ADC多通道模式的详细代码介绍（多通道使用的是单次 ，非扫描模式，通过手动改变规则组转化列表的第一个通道为ADC的通道）

1）配置时钟，打开GPIOC和ADC1时钟

2）配置ADC1时钟为APB2的六分频，12Mhz

3）配置GPIO初始化，端口模式为模拟输入

4）初始化ADC结构体 ， 配置为单AD模式 ，单次转化，非扫描模式，数据为右对齐 ，软件触发，规则组转化列表通道数目为1（该参数只对扫描模式下生效，对于非扫描模式只对规则组转化列表的第一个通达有效）

5）开启ADC

6）开始校准，等待开始校准完成 ， 复位校准 ， 等待复位校准完成

7）传输ADC转化的值 ，①开启软件触发 ②调用ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)，选择ADC_Channel为规则组转化列表的第一位③等待转化完成（读取EOC标准）③调用ADC_GetConversionValue(ADC_TypeDef* ADCx)函数，获取转化结果（不需要清除标志位，在读取ADC数据寄存器时，自动清除标志位）
