混叠效应、采样频率与 Nyquist 频率的理解

采样频率至少是最高频率的两倍。采样周期不能超过周期的1/2.
nyquist频率是采样频率的1/2.

混叠效应、采样频率与 Nyquist 频率的理解

在信号处理和数字采样的过程中，采样频率、Nyquist 频率 以及 混叠效应（aliasing） 是非常重要的概念。本文将详细解释这些概念，并说明它们之间的相互关系。

1. 采样频率和奈奎斯特采样定理

根据奈奎斯特采样定理（Nyquist Sampling Theorem）：

采样频率 $f_s$ 必须至少是信号中存在的最高频率 $f_{\text{max}}$ 的两倍，以便信号能够被完整准确地重建。

公式表达为：

$$f_s\ge 2\cdot f_{\text{max}}$$

其中：

• $f_s$ 是采样频率。
• $f_{\text{max}}$ 是信号中最高的频率成分。

当采样频率低于这个值时，就会引发混叠效应。

2. Nyquist 频率

Nyquist 频率 是采样频率的一半，表示信号在不产生混叠效应的情况下，能够准确采样的最大频率。公式为：

$$f_N=\frac{f_s}{2}$$

其中：

• $f_N$ 是 Nyquist 频率。
• $f_s$ 是采样频率。

如果信号中的频率成分高于 Nyquist 频率，则会产生混叠效应。

3. 混叠效应（aliasing）【频率对称性或者采样频率不够高】

当信号中包含的频率超过了 Nyquist 频率时，这些高于 $f_N$ 的频率成分会被“折叠”回低频范围，导致错误的频率成分出现在频谱中。这个现象被称为混叠效应。

例如：

• 假设采样频率 $f_s=500\text{Hz}$，则 Nyquist 频率 $f_N=250\text{Hz}$。
• 如果信号中存在 $300\text{Hz}$ 的频率成分，那么这会被折叠到 $200\text{Hz}$，产生误导。

a. 频率对称

• 当我们对一个信号进行傅里叶变换时，信号的频谱会出现镜像效应，即频谱在正频率和负频率上都是对称的。由于我们通常只显示非负频率（即从 0 Hz 到最大频率的一半，即所谓的 Nyquist 频率），实际的频谱也包含镜像的频率信息。

  然而，由于傅里叶变换的周期性特征，频谱会在采样频率的一半处发生对称（即 Nyquist 频率）。

b. 采样频率不够高 – 采样频率没有满足大于等于最高频率的两倍，但nyquist频率就是采样频率的1/2.

• 采样频率不足的概念
  采样频率不够高，无法准确捕捉信号中的高频成分。当采样频率 $f_s$ 不足时，也就是信号中有频率分量高于 Nyquist 频率 $f_N$ 时，信号中的这些高频分量会被折叠（aliasing）到低频范围，导致错误的频率分量出现在频谱中。

4. 解决混叠效应的方法

• 提高采样频率：确保 $f_s\ge 2\cdot f_{\text{max}}$，即采样频率高于信号中最高频率的两倍。
• 抗混叠滤波器：在采样前应用低通滤波器，滤除超过 Nyquist 频率的高频成分，防止混叠效应的产生。

5. 总结

• 采样频率必须大于信号最大频率的两倍，才能避免混叠效应。
• Nyquist 频率是采样频率的一半，是信号能准确重建的最大频率。
• 混叠效应会导致高频分量“折叠”回低频范围，产生错误的频谱结果。

import numpy as np
import matplotlib.pyplot as plt
from scipy.fftpack import fft, ifft

# 创建两个简单的信号
t = np.linspace(0, 1, 500)  # 时间范围
f1 = 5  # 第一个信号的频率
f2 = 20  # 第二个信号的频率

# 时域信号
x_t = np.sin(2 * np.pi * f1 * t)  # 第一个正弦信号
w_t = np.sin(2 * np.pi * f2 * t)  # 第二个正弦信号

# 时域相乘的信号
mul_t = x_t * w_t

# 傅里叶变换到频域
X_w = fft(x_t)
W_w = fft(w_t)
Mul_w = fft(mul_t)

# 频域卷积
conv_w = np.convolve(X_w, W_w, mode='same')

# 逆傅里叶变换回时域
conv_t = ifft(conv_w)

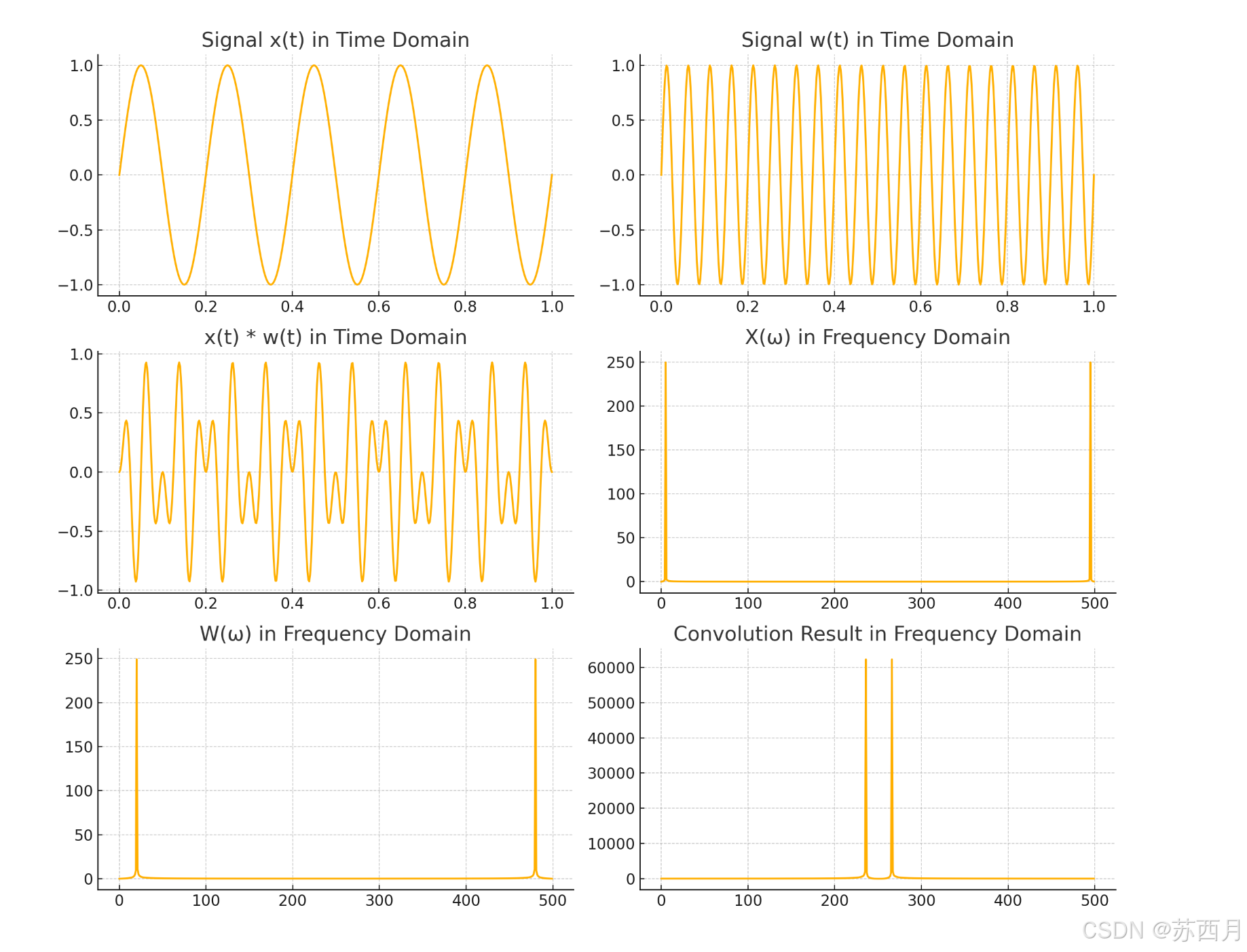

# 可视化
plt.figure(figsize=(12, 10))

# 时域信号
plt.subplot(3, 2, 1)
plt.plot(t, x_t)
plt.title('Signal x(t) in Time Domain')

plt.subplot(3, 2, 2)
plt.plot(t, w_t)
plt.title('Signal w(t) in Time Domain')

# 相乘的时域信号
plt.subplot(3, 2, 3)
plt.plot(t, mul_t)
plt.title('x(t) * w(t) in Time Domain')

# 频域信号
plt.subplot(3, 2, 4)
plt.plot(np.abs(X_w))
plt.title('X(ω) in Frequency Domain')

plt.subplot(3, 2, 5)
plt.plot(np.abs(W_w))
plt.title('W(ω) in Frequency Domain')

# 卷积后的频域结果
plt.subplot(3, 2, 6)
plt.plot(np.abs(conv_w))
plt.title('Convolution Result in Frequency Domain')

plt.tight_layout()
plt.show()

在代码中，采样频率可以通过采样点数（即 t 数组的长度）和信号的时间范围（即 t 数组的最大值减最小值）来计算。

具体来说：

t = np.linspace(0, 1, 500) 生成了 500 个采样点，表示时间从 0 到 1 秒。

采样频率 $f_s$ 可以定义为：

$$f_s=\frac{\text{采样点数}}{\text{总时间}}$$

在你的代码中，总时间是 1 秒，采样点数是 500，所以采样频率 $f_s$ 是 500 Hz。

结论：

该信号的采样频率为 500 Hz。

1. 傅里叶变换的性质：
   在频域中，傅里叶变换会捕捉信号中的正负频率，即对于每个实数信号，频域表示中会有两个对称的频率分量。具体来说，正弦信号的频谱表现为在正频率和负频率上各有一个峰值。因此，如果时域信号 $x(t)$ 是一个频率为 5 Hz 的正弦波，那么它在频域中的傅里叶变换将会在 +5 Hz 和 -5 Hz 处各有一个显著的频率成分。

2. 双频成分的原因：
   正弦信号可以表示为复指数形式：

$$\sin (2\pi ft)=\frac{1}{2j}\left(e^{j2\pi ft}-e^{-j2\pi ft}\right)$$

在频域中，傅里叶变换会捕捉到这两个指数形式，对应于频率 $+f$ 和 $-f$。因此，尽管在时域上它只是一个 5 Hz 的信号，但在频域上我们会看到两个对称的峰值，分别位于 $+5\text{Hz}$ 和 $-5\text{Hz}$。
