三菱模拟量模块FX3U-4AD用法

FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3Uc可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能块。FX3UC-4AD不能连接在FX3G/FX3U可编程控制器上。
1、FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台*1(包括其它特殊功能模块的连接台数。)

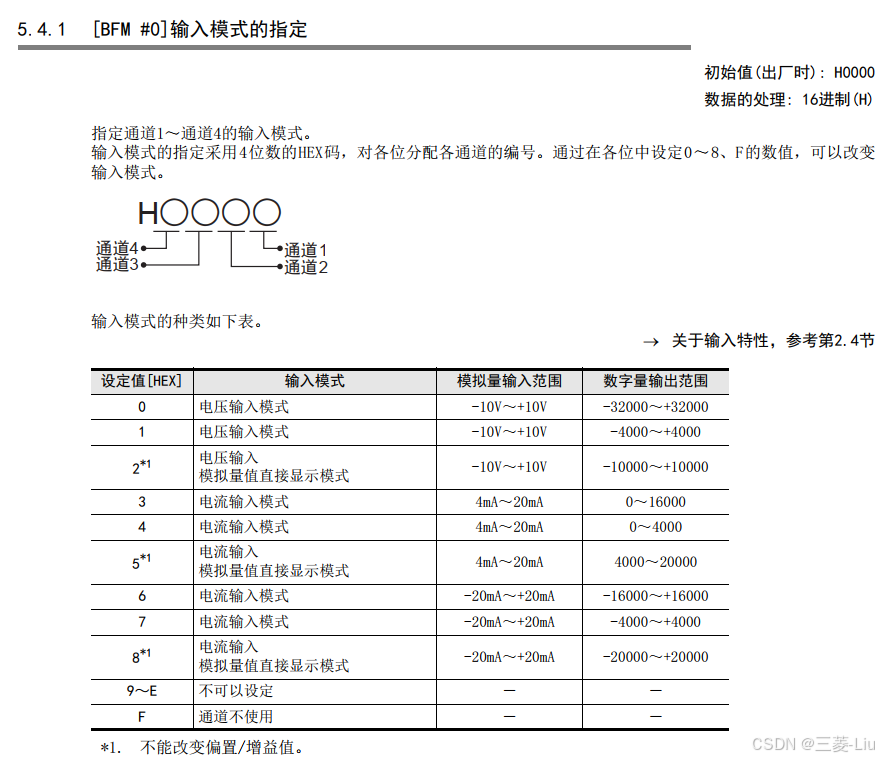

2、可以对各通道指定电压输入、电流输入。
3、A/D转换值保存在4AD的缓冲存储区(BFM)中。
4、通过数字滤波器的设定，可以读取稳定的A/D转换值。
5、各通道中，最多可以存储1700次A/D转换值的历史记录。

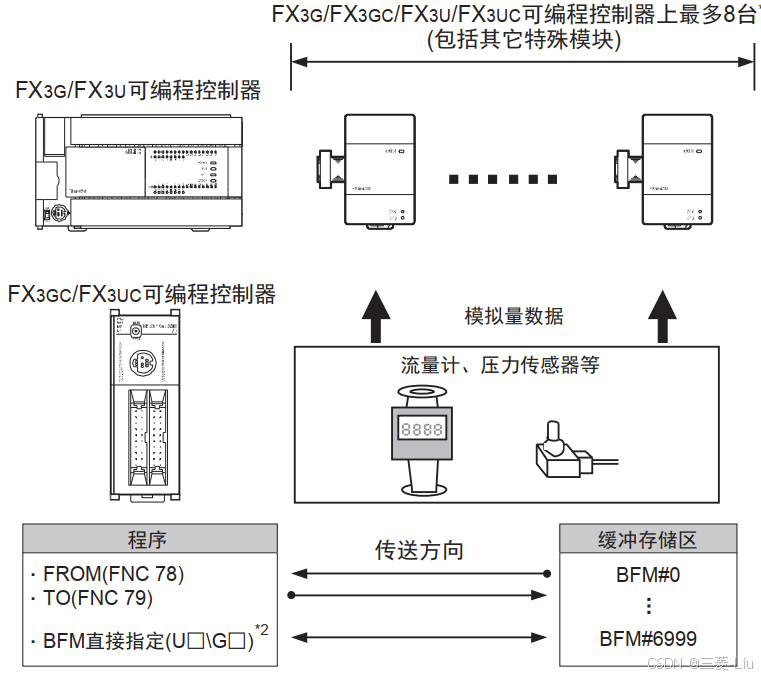

系统构成

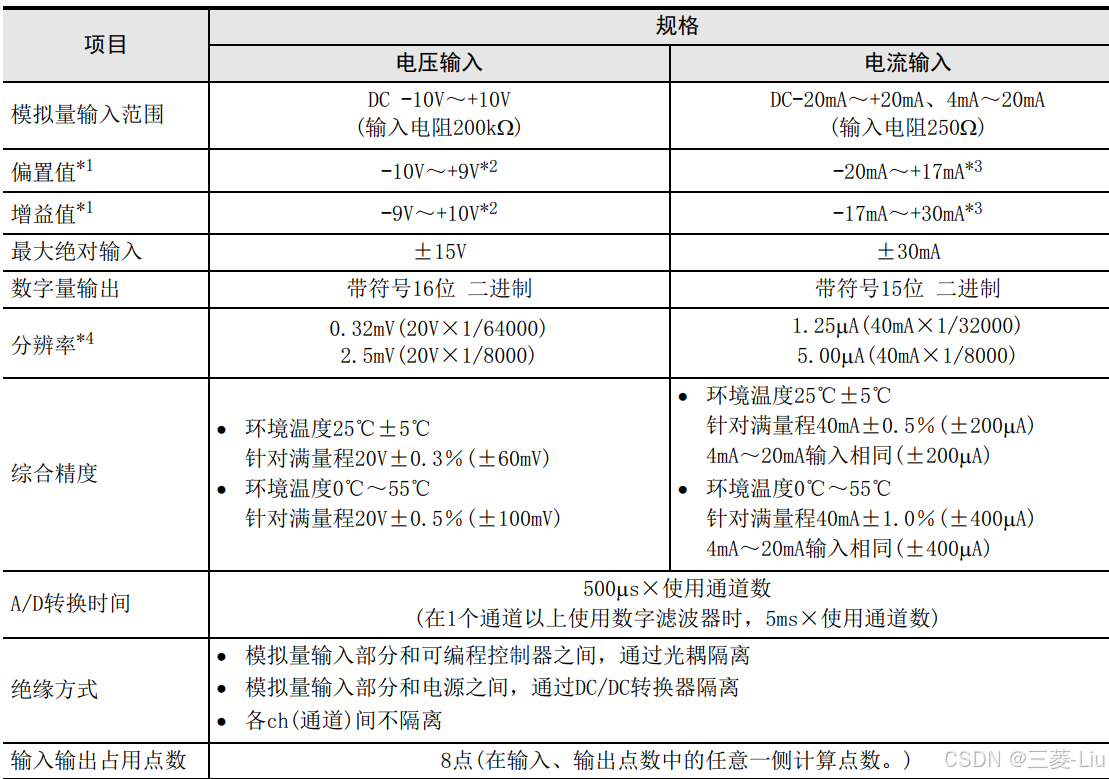

 性能规格

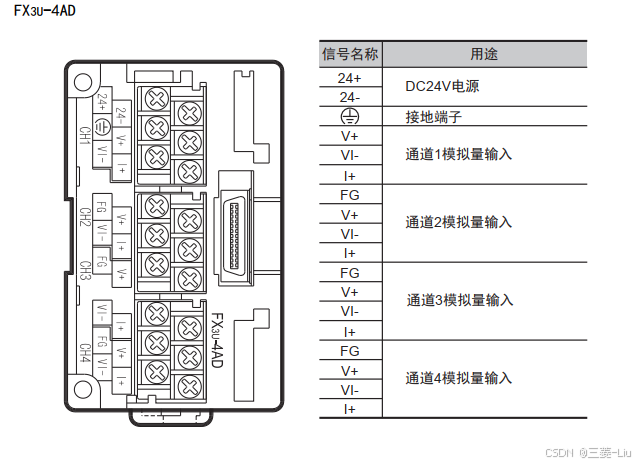

端子排列

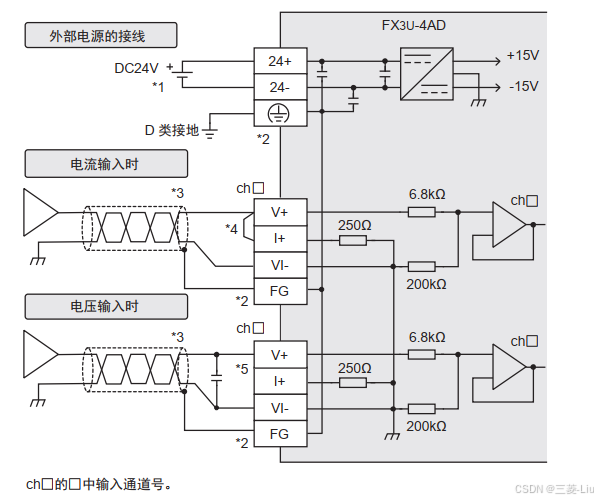

 模拟量输入接线

1、连接的基本单元为FX3G/FX3u可编程控制器(AC电源型)时，可以使用DC24V供给电源。

2、在内部连接 「FG」端子和「接地)」端子。
模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

3、电流输入时，请务必将「V+」端子和「I+」端子短接。
4、输入电压有电压波动，或者外部接线上有噪音时，请连接0.1~0.47mF 25V的电容。

顺控程序举例

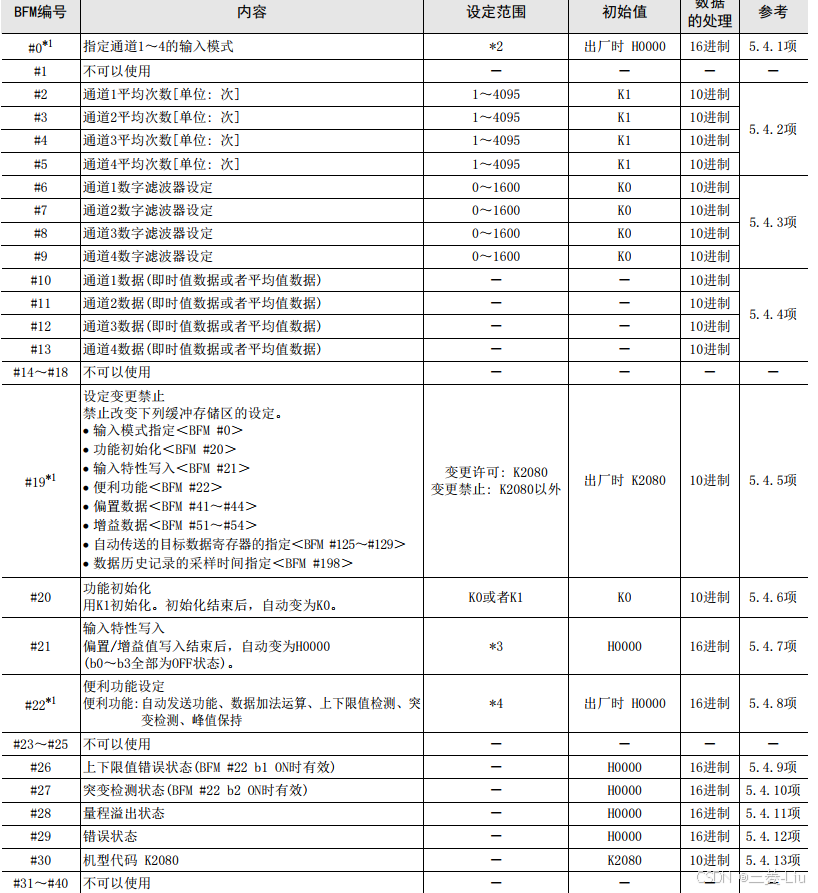

4AD中的缓冲存储区一览如下所示。

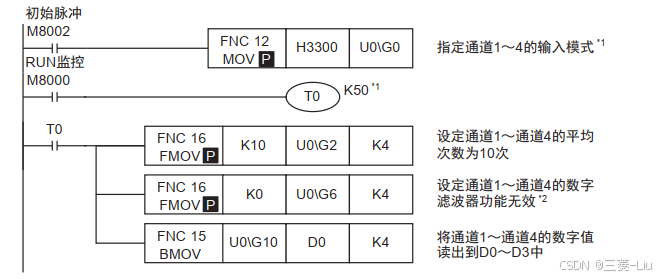

示例程序
