HAL库生成PWM波且占可比可调

这里我的任务即生成一个100HZ的PWM，且占空比可调，通过按键PC13 PIN。

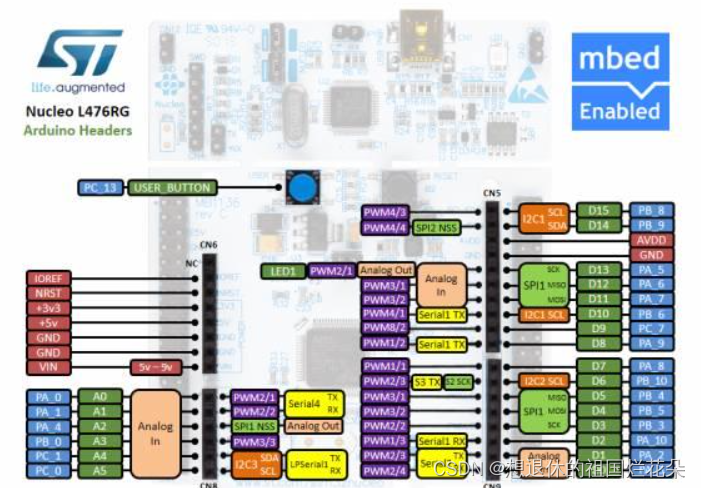

外部输入8MHz的晶振，使用tim3的时钟，将其总线时钟设置成80MHz，即其时钟树配置成80MHz。时钟树配置自行百度，资料有很多。我使用的是官方核心板如图所示。

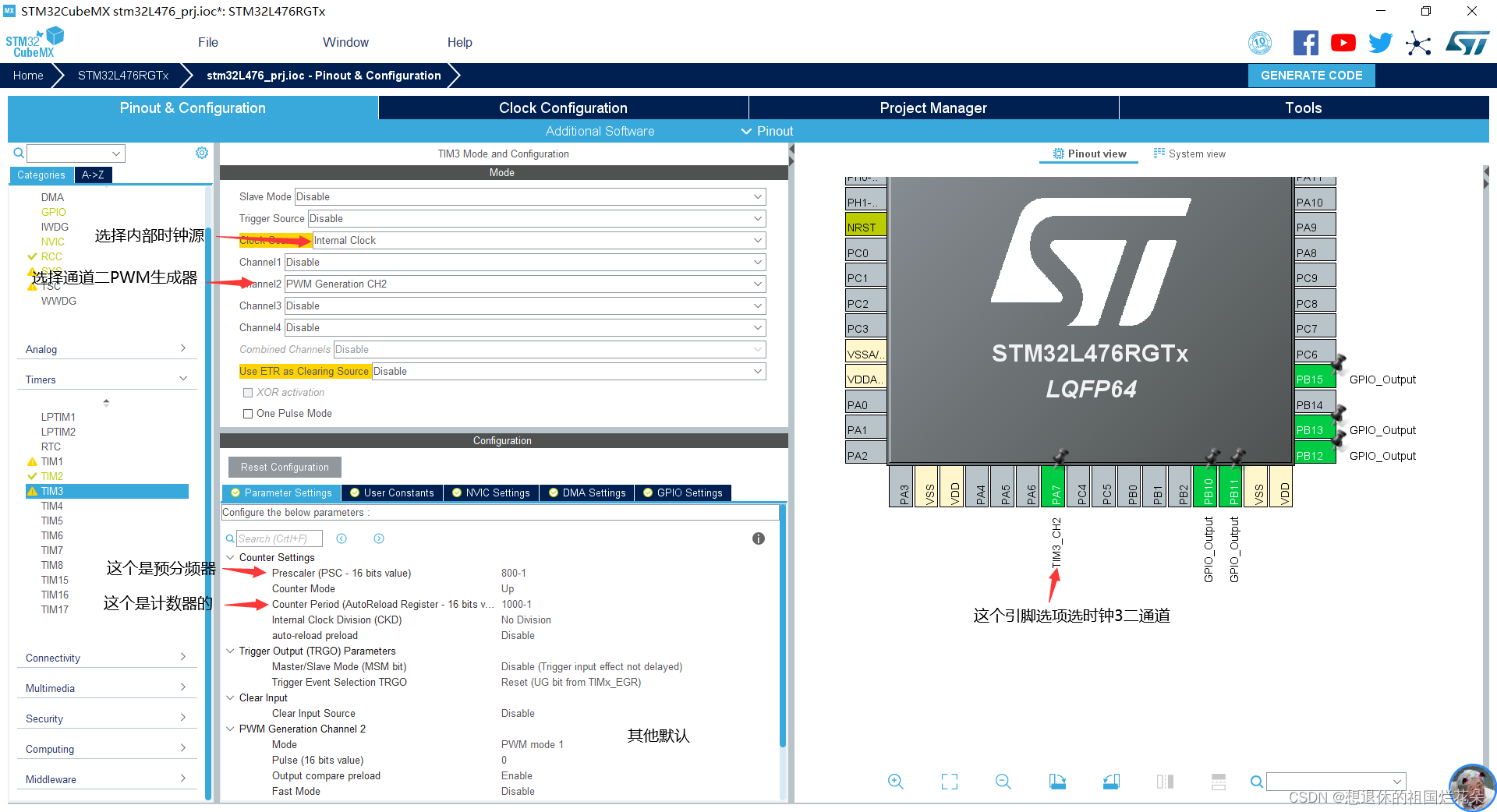

打开cubmx软件，选择tim3，相关配置如图所示。生成pwm频率Fre=tim总线时钟/预分配数*计数器数

 图  cubmx配置界面

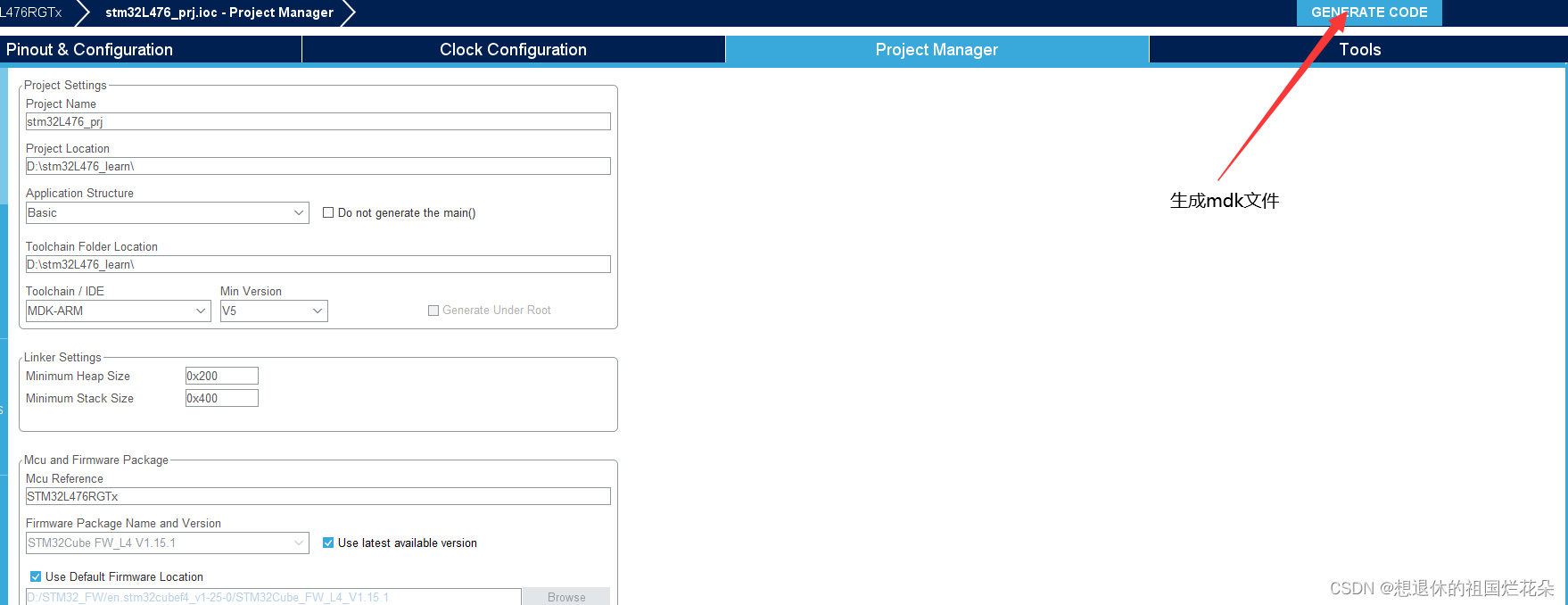

 生成MDK文件。

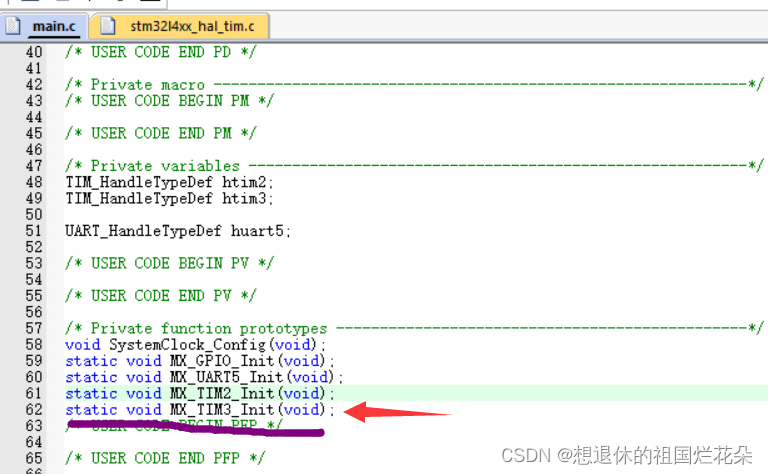

 在main.c中该软件自动帮你生成定时器3初始化函数，下图为函数声明，初始化在main函数中

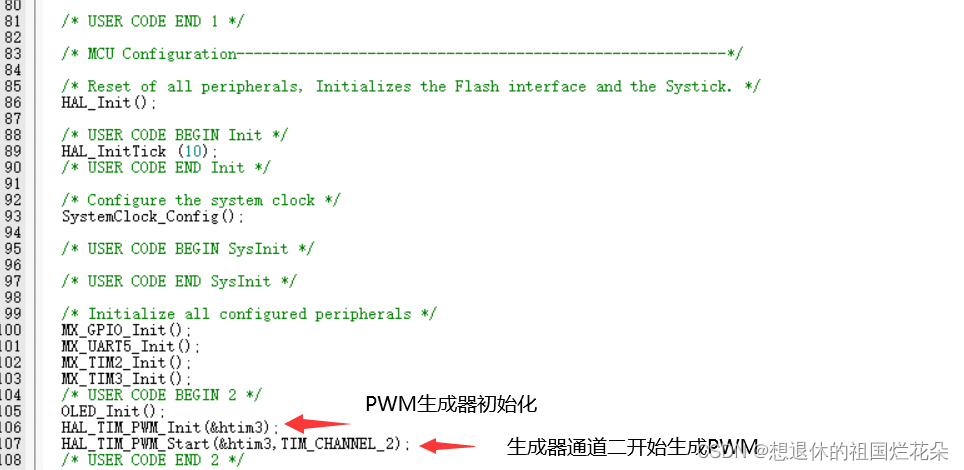

在stm32l4xx_hal_tim.h库中找到相应的hal库函数来初始化pwm。

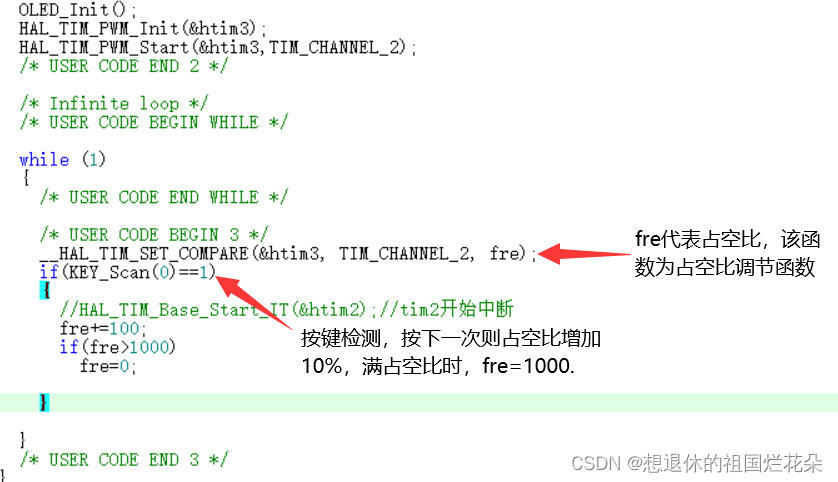

并编写按键检测程序，按键按下则占空比增加10%，初始占空比为0，满占空比为1000。__HAL_TIM_SET_COMPARE该函数也在stm32l4xx_hal_tim.h库中。

下载到板卡上，对其进行测试并通过逻辑分析仪来观察其占空比变化。逻辑分析仪的使用方法链接：https://blog.csdn.net/qq_16519885/article/details/112463509

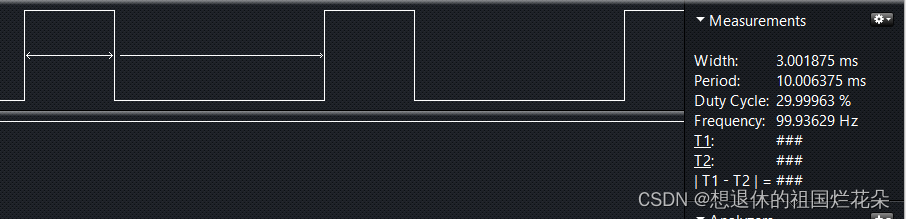

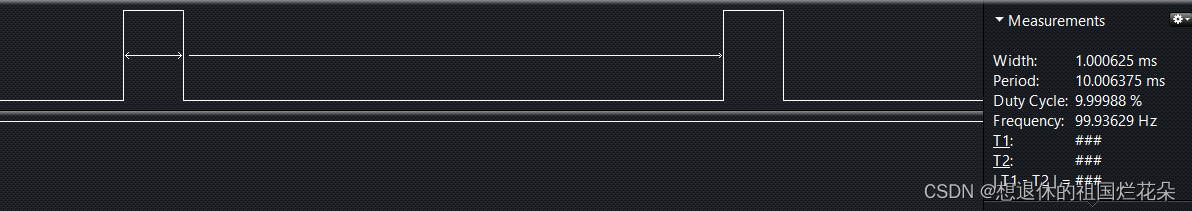

按一下按键，测得10%占空比 ；当再按了两下后，占空比为30%。频率都为100Hz。
