BMP180详解

前言

本文着重介绍bmp180(GY-BM E/P 180模块)的原理、功能、使用方法

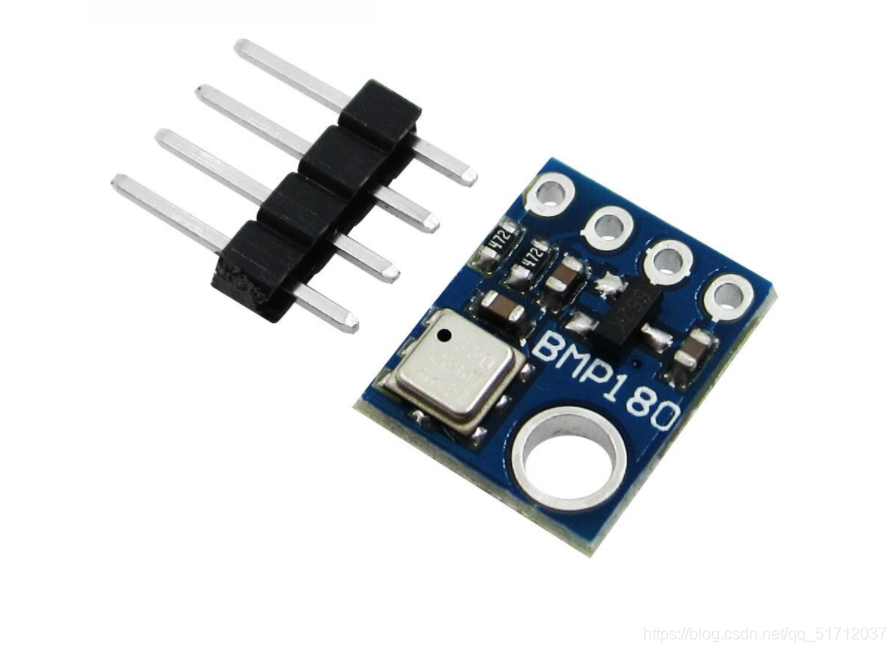

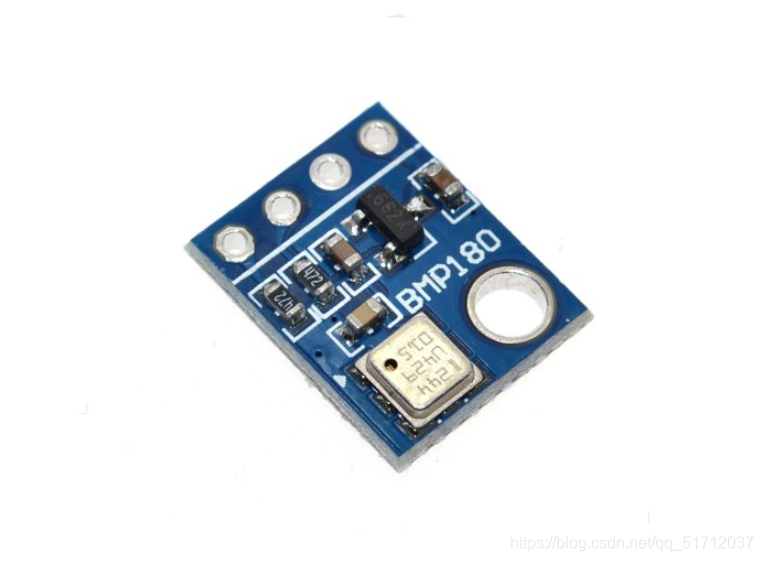

一、bmp180大气压传感器外观

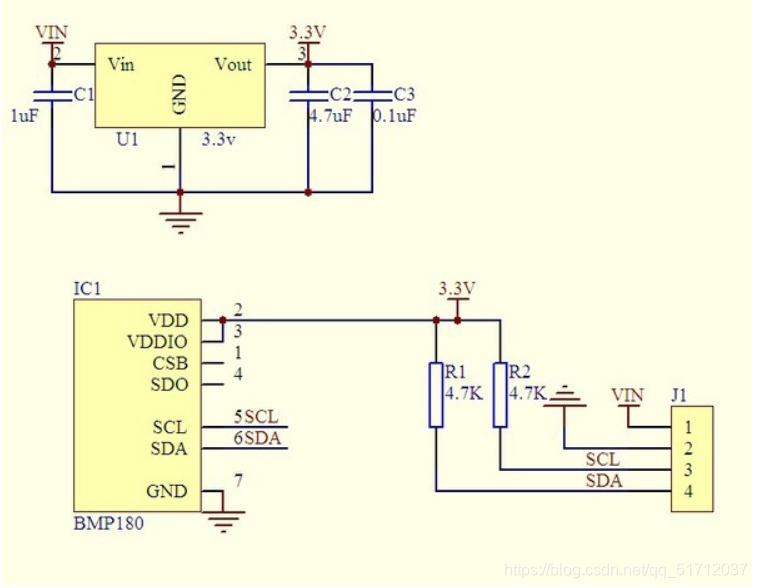

二、原理图

三、相关参数讲解

1.引脚

4根引脚，名称与功能如下;
VCC（3.3V或5v）
GND（地线）
SCL（I2C通信模式时钟信号）
SDA（I2C通信模式数据信号）

2.温度和压强数据测量范围

温度范围为： -40°C至85°C的温度，精度为±1.0°C
压强范围为：300至1100 hPa（海拔9000m至-500m）的大气压

3.通讯方式（i2c）

i2c通讯方式：SCL --> 时钟线、SDI --> 数据线
具有一个简单的两线式I2C接口，可作为微控制器接口

4.使用

该模块带有板载LM6206 3.3V稳压器，可以与Arduino等5V逻辑微控制器一起使用
使用原理：启动后，主机发送器件地址写入，寄存器地址和控制寄存器数据。当接收到数据时，BMP180每8个数据位发送一个确认（ACKS）。主机在最后一次ACKS后发送停止条件。

四、内部寄存器总览

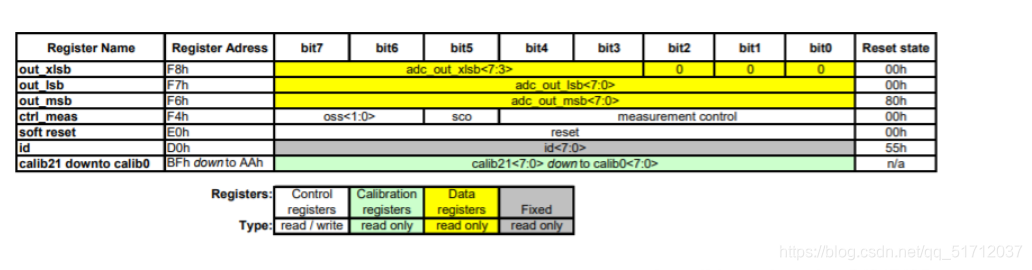

下面是关于bmp180的内部寄存器的示意图

out_xlsb、out_lsb、out_msb(只读): 存放数据的寄存器
ctrl_meas(读写): 功能比较多
soft_reset(读写): 复位用
id(只读): 存放设备ID信息
calib21 downto calib0(只读): 存放信息

总结

对于bmp280的讲解在网络上的讲解也比较少，本篇文章以实用和易懂为主，如果详细了解还是推荐看其中文手册
后续还会更新自己其它了解或者使用过的传感器的相关知识。
