STM32——HC-05蓝牙的调试

前言

今晚调试蓝牙的时候遇到了一个问题。。。,串口可以接收,32不能接收。

一、AT指令

在这里插入图片描述
要先让蓝牙进入AT模式AT指令才能使用。

二、进入AT指令

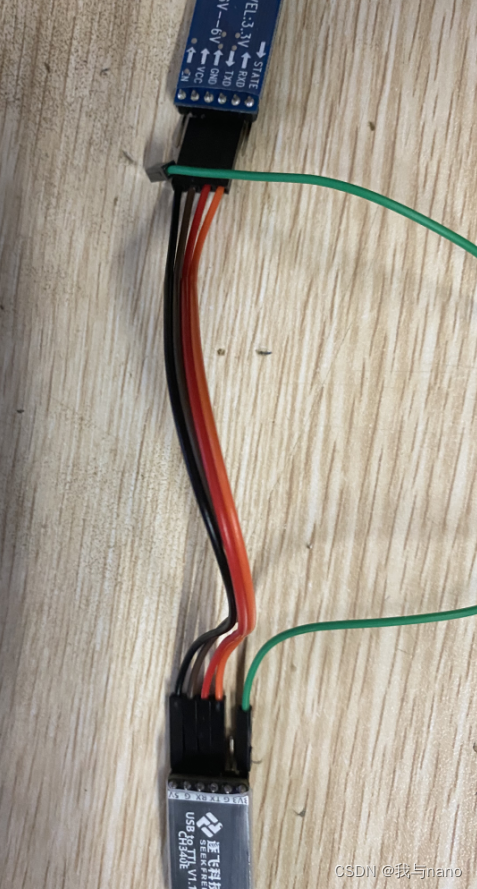

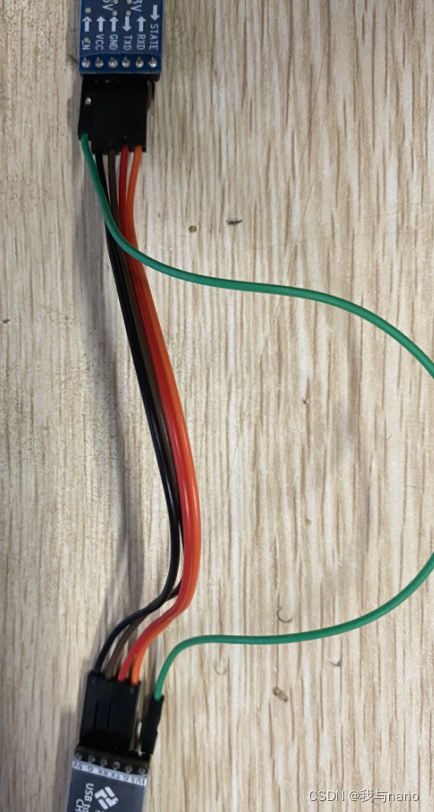

主要接线,RX-TX,TX-RX,EN口接到3.3v不然进入不了AT模式
在这里插入图片描述
在这里插入图片描述

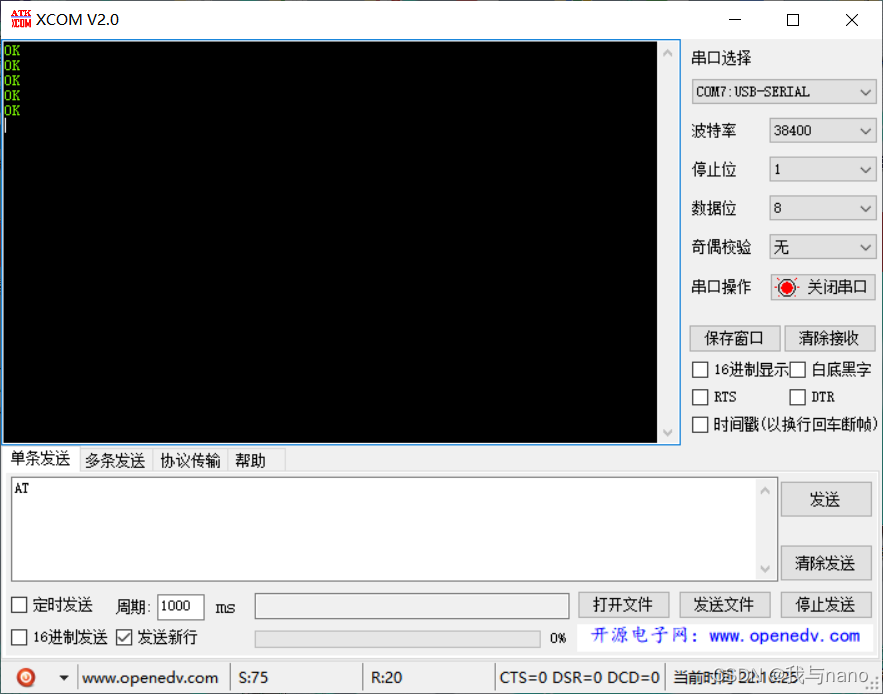

进入AT指令会看到蓝牙上的灯慢闪。波特率默认是38400
在这里插入图片描述
可以看到,蓝牙可以进行相关的调试
uart.c

#include "delay.h"
#include "usart3.h"
#include "stdarg.h"
#include "stdio.h"
#include "string.h"
#include "timer.h"
//
//±¾³ÌÐòÖ»¹©Ñ§Ï°Ê¹Óã¬Î´¾­×÷ÕßÐí¿É£¬²»µÃÓÃÓÚÆäËüÈκÎÓÃ;
//ALIENTEK STM32¿ª·¢°å
//´®¿Ú3Çý¶¯´úÂë
//ÕýµãÔ­×Ó@ALIENTEK
//¼¼ÊõÂÛ̳:www.openedv.com
//ÐÞ¸ÄÈÕÆÚ:2015/3/29
//°æ±¾£ºV1.0
//°æÈ¨ËùÓУ¬µÁ°æ±Ø¾¿¡£
//Copyright(C) ¹ãÖÝÊÐÐÇÒíµç×ӿƼ¼ÓÐÏÞ¹«Ë¾ 2009-2019
//All rights reserved
//

//´®¿Ú½ÓÊÕ»º´æÇø
u8 USART3_RX_BUF[USART3_MAX_RECV_LEN]; 				//½ÓÊÕ»º³å,×î´óUSART3_MAX_RECV_LEN¸ö×Ö½Ú.
u8  USART3_TX_BUF[USART3_MAX_SEND_LEN]; 			//·¢ËÍ»º³å,×î´óUSART3_MAX_SEND_LEN×Ö½Ú

//ͨ¹ýÅжϽÓÊÕÁ¬Ðø2¸ö×Ö·ûÖ®¼äµÄʱ¼ä²î²»´óÓÚ10msÀ´¾ö¶¨ÊDz»ÊÇÒ»´ÎÁ¬ÐøµÄÊý¾Ý.
//Èç¹û2¸ö×Ö·û½ÓÊÕ¼ä¸ô³¬¹ý10ms,ÔòÈÏΪ²»ÊÇ1´ÎÁ¬ÐøÊý¾Ý.Ò²¾ÍÊdz¬¹ý10msûÓнÓÊÕµ½
//ÈκÎÊý¾Ý,Ôò±íʾ´Ë´Î½ÓÊÕÍê±Ï.
//½ÓÊÕµ½µÄÊý¾Ý״̬
//[15]:0,ûÓнÓÊÕµ½Êý¾Ý;1,½ÓÊÕµ½ÁËÒ»ÅúÊý¾Ý.
//[14:0]:½ÓÊÕµ½µÄÊý¾Ý³¤¶È
vu16 USART3_RX_STA=0;


void USART3_IRQHandler(void)
{
	u8 res;
	if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)//½ÓÊÕµ½Êý¾Ý
	{
		res =USART_ReceiveData(USART3);
		if((USART3_RX_STA&(1<<15))==0)//½ÓÊÕÍêµÄÒ»ÅúÊý¾Ý,»¹Ã»Óб»´¦Àí,Ôò²»ÔÙ½ÓÊÕÆäËûÊý¾Ý
		{
			if(USART3_RX_STA<USART3_MAX_RECV_LEN)	//»¹¿ÉÒÔ½ÓÊÕÊý¾Ý
			{
				TIM_SetCounter(TIM7,0);//¼ÆÊýÆ÷Çå¿Õ          				//¼ÆÊýÆ÷Çå¿Õ
				if(USART3_RX_STA==0) 				//ʹÄܶ¨Ê±Æ÷7µÄÖÐ¶Ï
				{
					TIM_Cmd(TIM7,ENABLE);//ʹÄܶ¨Ê±Æ÷7
				}
				USART3_RX_BUF[USART3_RX_STA++]=res;	//¼Ç¼½ÓÊÕµ½µÄÖµ
			}else
			{
				USART3_RX_STA|=1<<15;				//Ç¿ÖÆ±ê¼Ç½ÓÊÕÍê³É
			}
		}
	}
}


//³õʼ»¯IO ´®¿Ú3
//pclk1:PCLK1ʱÖÓÆµÂÊ(Mhz)
//bound:²¨ÌØÂÊ
void usart3_init(u32 bound)
{

	NVIC_InitTypeDef NVIC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	// GPIOBʱÖÓ
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE); //´®¿Ú3ʱÖÓʹÄÜ

 	USART_DeInit(USART3);  //¸´Î»´®¿Ú3
		 //USART3_TX   PB10
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB10
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//¸´ÓÃÍÆÍìÊä³ö
  GPIO_Init(GPIOB, &GPIO_InitStructure); //³õʼ»¯PB10

    //USART3_RX	  PB11
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//¸¡¿ÕÊäÈë
  GPIO_Init(GPIOB, &GPIO_InitStructure);  //³õʼ»¯PB11

	USART_InitStructure.USART_BaudRate = 9600;//²¨ÌØÂÊÒ»°ãÉèÖÃΪ9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//×Ö³¤Îª8λÊý¾Ý¸ñʽ
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//Ò»¸öֹͣλ
	USART_InitStructure.USART_Parity = USART_Parity_No;//ÎÞÆæÅ¼Ð£Ñéλ
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//ÎÞÓ²¼þÊý¾ÝÁ÷¿ØÖÆ
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//ÊÕ·¢Ä£Ê½

	USART_Init(USART3, &USART_InitStructure); //³õʼ»¯´®¿Ú	3


	USART_Cmd(USART3, ENABLE);                    //ʹÄÜ´®¿Ú

	//ʹÄܽÓÊÕÖжÏ
  USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//¿ªÆôÖÐ¶Ï

	//ÉèÖÃÖжÏÓÅÏȼ¶
	NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2 ;//ÇÀÕ¼ÓÅÏȼ¶3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//×ÓÓÅÏȼ¶3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQͨµÀʹÄÜ
	NVIC_Init(&NVIC_InitStructure);	//¸ù¾ÝÖ¸¶¨µÄ²ÎÊý³õʼ»¯VIC¼Ä´æÆ÷


	TIM7_Int_Init(99,7199);		//10msÖжÏ
	USART3_RX_STA=0;		//ÇåÁã
	TIM_Cmd(TIM7,DISABLE);			//¹Ø±Õ¶¨Ê±Æ÷7

}

//´®¿Ú3,printf º¯Êý
//È·±£Ò»´Î·¢ËÍÊý¾Ý²»³¬¹ýUSART3_MAX_SEND_LEN×Ö½Ú
void u3_printf(char* fmt,...)
{
	u16 i,j;
	va_list ap;
	va_start(ap,fmt);
	vsprintf((char*)USART3_TX_BUF,fmt,ap);
	va_end(ap);
	i=strlen((const char*)USART3_TX_BUF);		//´Ë´Î·¢ËÍÊý¾ÝµÄ³¤¶È
	for(j=0;j<i;j++)							//Ñ­»··¢ËÍÊý¾Ý
	{
	  while(USART_GetFlagStatus(USART3,USART_FLAG_TC)==RESET); //Ñ­»··¢ËÍ,Ö±µ½·¢ËÍÍê±Ï
		USART_SendData(USART3,USART3_TX_BUF[j]);
	}
}

uart.h

#ifndef __USART3_H
#define __USART3_H
#include "sys.h"
//
//±¾³ÌÐòÖ»¹©Ñ§Ï°Ê¹Óã¬Î´¾­×÷ÕßÐí¿É£¬²»µÃÓÃÓÚÆäËüÈκÎÓÃ;
//ALIENTEK STM32¿ª·¢°å
//´®¿Ú3Çý¶¯´úÂë
//ÕýµãÔ­×Ó@ALIENTEK
//¼¼ÊõÂÛ̳:www.openedv.com
//ÐÞ¸ÄÈÕÆÚ:2015/3/29
//°æ±¾£ºV1.0
//°æÈ¨ËùÓУ¬µÁ°æ±Ø¾¿¡£
//Copyright(C) ¹ãÖÝÊÐÐÇÒíµç×ӿƼ¼ÓÐÏÞ¹«Ë¾ 2009-2019
//All rights reserved
//

#define USART3_MAX_RECV_LEN		600					//×î´ó½ÓÊÕ»º´æ×Ö½ÚÊý
#define USART3_MAX_SEND_LEN		600					//×î´ó·¢ËÍ»º´æ×Ö½ÚÊý
#define USART3_RX_EN 			1					//0,²»½ÓÊÕ;1,½ÓÊÕ.

extern u8  USART3_RX_BUF[USART3_MAX_RECV_LEN]; 		//½ÓÊÕ»º³å,×î´óUSART3_MAX_RECV_LEN×Ö½Ú
extern u8  USART3_TX_BUF[USART3_MAX_SEND_LEN]; 		//·¢ËÍ»º³å,×î´óUSART3_MAX_SEND_LEN×Ö½Ú
extern vu16 USART3_RX_STA;   						//½ÓÊÕÊý¾Ý״̬

void usart3_init(u32 bound);				//´®¿Ú2³õʼ»¯
void u3_printf(char* fmt,...);
#endif

hc-05.c

#include "delay.h"
#include "usart.h"
#include "usart3.h"
#include "hc05.h"
#include "led.h"
#include "string.h"
#include "math.h"
//
//±¾³ÌÐòÖ»¹©Ñ§Ï°Ê¹Óã¬Î´¾­×÷ÕßÐí¿É£¬²»µÃÓÃÓÚÆäËüÈκÎÓÃ;
//ALIENTEK STM32¿ª·¢°å
//ATK-HC05À¶ÑÀÄ£¿éÇý¶¯´úÂë
//ÕýµãÔ­×Ó@ALIENTEK
//¼¼ÊõÂÛ̳:www.openedv.com
//ÐÞ¸ÄÈÕÆÚ:2015/3/29
//°æ±¾£ºV1.1
//°æÈ¨ËùÓУ¬µÁ°æ±Ø¾¿¡£
//Copyright(C) ¹ãÖÝÊÐÐÇÒíµç×ӿƼ¼ÓÐÏÞ¹«Ë¾ 2009-2019
//All rights reserved
//********************************************************************************
//V1.1 20140329
//ÐÞ¸ÄLEDµÄÁ¬½Ó£¬Ô­À´½ÓPC5£¬¸ÄΪPA4£¬ÒÔ¼æÈÝMiniSTM32¿ª·¢°åV3.0
//

//³õʼ»¯ATK-HC05Ä£¿é
//·µ»ØÖµ:0,³É¹¦;1,ʧ°Ü.
u8 HC05_Init(void)
{
	u8 retry=10,t;
	u8 temp=1;

	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);	//ʹÄÜPORTA

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;				 // ¶Ë¿ÚÅäÖÃ
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; 		 //ÉÏÀ­ÊäÈë
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO¿ÚËÙ¶ÈΪ50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);					 //¸ù¾ÝÉ趨²ÎÊý³õʼ»¯A15


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;				 // ¶Ë¿ÚÅäÖÃ
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //ÍÆÍìÊä³ö
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		 //IO¿ÚËÙ¶ÈΪ50MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);					 //¸ù¾ÝÉ趨²ÎÊý³õʼ»¯GPIOA4

	GPIO_SetBits(GPIOA,GPIO_Pin_4);
 	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
	HC05_KEY=1;
	HC05_LED=1;

	usart3_init(9600);	//³õʼ»¯´®¿Ú2Ϊ:9600,²¨ÌØÂÊ.

	while(retry--)
	{
		HC05_KEY=1;					//KEYÖøß,½øÈëATģʽ
		delay_ms(10);
		u3_printf("AT\r\n");		//·¢ËÍAT²âÊÔÖ¸Áî
		HC05_KEY=0;					//KEYÀ­µÍ,Í˳öATģʽ
		for(t=0;t<10;t++) 			//×µÈ´ý50ms,À´½ÓÊÕHC05Ä£¿éµÄ»ØÓ¦
		{
			if(USART3_RX_STA&0X8000)break;
			delay_ms(5);
		}
		if(USART3_RX_STA&0X8000)	//½ÓÊÕµ½Ò»´ÎÊý¾ÝÁË
		{
			temp=USART3_RX_STA&0X7FFF;	//µÃµ½Êý¾Ý³¤¶È
			USART3_RX_STA=0;
			if(temp==4&&USART3_RX_BUF[0]=='O'&&USART3_RX_BUF[1]=='K')
			{
				temp=0;//½ÓÊÕµ½OKÏìÓ¦
				break;
			}
		}
	}
	if(retry==0)temp=1;	//¼ì²âʧ°Ü
	return temp;
}
//»ñÈ¡ATK-HC05Ä£¿éµÄ½ÇÉ«
//·µ»ØÖµ:0,´Ó»ú;1,Ö÷»ú;0XFF,»ñȡʧ°Ü.
u8 HC05_Get_Role(void)
{
	u8 retry=0X0F;
	u8 temp,t;
	while(retry--)
	{
		HC05_KEY=1;					//KEYÖøß,½øÈëATģʽ
		delay_ms(10);
		u3_printf("AT+ROLE?\r\n");	//²éѯ½ÇÉ«
		for(t=0;t<20;t++) 			//×µÈ´ý200ms,À´½ÓÊÕHC05Ä£¿éµÄ»ØÓ¦
		{
			delay_ms(10);
			if(USART3_RX_STA&0X8000)break;
		}
		HC05_KEY=0;					//KEYÀ­µÍ,Í˳öATģʽ
		if(USART3_RX_STA&0X8000)	//½ÓÊÕµ½Ò»´ÎÊý¾ÝÁË
		{
			temp=USART3_RX_STA&0X7FFF;	//µÃµ½Êý¾Ý³¤¶È
			USART3_RX_STA=0;
			if(temp==13&&USART3_RX_BUF[0]=='+')//½ÓÊÕµ½ÕýÈ·µÄÓ¦´ðÁË
			{
				temp=USART3_RX_BUF[6]-'0';//µÃµ½Ö÷´Óģʽֵ
				break;
			}
		}
	}
	if(retry==0)temp=0XFF;//²éѯʧ°Ü.
	return temp;
}
//ATK-HC05ÉèÖÃÃüÁî
//´Ëº¯ÊýÓÃÓÚÉèÖÃATK-HC05,ÊÊÓÃÓÚ½ö·µ»ØOKÓ¦´ðµÄATÖ¸Áî
//atstr:ATÖ¸Áî´®.±ÈÈç:"AT+RESET"/"AT+UART=9600,0,0"/"AT+ROLE=0"µÈ×Ö·û´®
//·µ»ØÖµ:0,ÉèÖóɹ¦;ÆäËû,ÉèÖÃʧ°Ü.
u8 HC05_Set_Cmd(u8* atstr)
{
	u8 retry=0X0F;
	u8 temp,t;
	while(retry--)
	{
		HC05_KEY=1;					//KEYÖøß,½øÈëATģʽ
		delay_ms(10);
		u3_printf("%s\r\n",atstr);	//·¢ËÍAT×Ö·û´®
		HC05_KEY=0;					//KEYÀ­µÍ,Í˳öATģʽ
		for(t=0;t<20;t++) 			//×µÈ´ý100ms,À´½ÓÊÕHC05Ä£¿éµÄ»ØÓ¦
		{
			if(USART3_RX_STA&0X8000)break;
			delay_ms(5);
		}
		if(USART3_RX_STA&0X8000)	//½ÓÊÕµ½Ò»´ÎÊý¾ÝÁË
		{
			temp=USART3_RX_STA&0X7FFF;	//µÃµ½Êý¾Ý³¤¶È
			USART3_RX_STA=0;
			if(temp==4&&USART3_RX_BUF[0]=='O')//½ÓÊÕµ½ÕýÈ·µÄÓ¦´ðÁË
			{
				temp=0;
				break;
			}
		}
	}
	if(retry==0)temp=0XFF;//ÉèÖÃʧ°Ü.
	return temp;
}
///
//ͨ¹ý¸Ãº¯Êý,¿ÉÒÔÀûÓÃUSMART,µ÷ÊÔ½ÓÔÚ´®¿Ú3ÉϵÄATK-HC05Ä£¿é
//str:ÃüÁî´®.(ÕâÀï×¢Òâ²»ÔÙÐèÒªÔÙÊäÈë»Ø³µ·û)
void HC05_CFG_CMD(u8 *str)
{
	u8 temp;
	u8 t;
	HC05_KEY=1;						//KEYÖøß,½øÈëATģʽ
	delay_ms(10);
	u3_printf("%s\r\n",(char*)str); //·¢ËÍÖ¸Áî
	for(t=0;t<50;t++) 				//×µÈ´ý500ms,À´½ÓÊÕHC05Ä£¿éµÄ»ØÓ¦
	{
		if(USART3_RX_STA&0X8000)break;
		delay_ms(10);
	}
	HC05_KEY=0;						//KEYÀ­µÍ,Í˳öATģʽ
	if(USART3_RX_STA&0X8000)		//½ÓÊÕµ½Ò»´ÎÊý¾ÝÁË
	{
		temp=USART3_RX_STA&0X7FFF;	//µÃµ½Êý¾Ý³¤¶È
		USART3_RX_STA=0;
		USART3_RX_BUF[temp]=0;		//¼Ó½áÊø·û
		printf("\r\n%s",USART3_RX_BUF);//·¢ËÍ»ØÓ¦Êý¾Ýµ½´®¿Ú1
	}
}

hc-05.h

#ifndef __HC05_H
#define __HC05_H
#include "sys.h"
//
//±¾³ÌÐòÖ»¹©Ñ§Ï°Ê¹Óã¬Î´¾­×÷ÕßÐí¿É£¬²»µÃÓÃÓÚÆäËüÈκÎÓÃ;
//ALIENTEK STM32¿ª·¢°å
//ATK-HC05À¶ÑÀÄ£¿éÇý¶¯´úÂë
//ÕýµãÔ­×Ó@ALIENTEK
//¼¼ÊõÂÛ̳:www.openedv.com
//ÐÞ¸ÄÈÕÆÚ:2015/3/29
//°æ±¾£ºV1.1
//°æÈ¨ËùÓУ¬µÁ°æ±Ø¾¿¡£
//Copyright(C) ¹ãÖÝÊÐÐÇÒíµç×ӿƼ¼ÓÐÏÞ¹«Ë¾ 2009-2019
//All rights reserved
//********************************************************************************
//V1.1 20140329
//ÐÞ¸ÄLEDµÄÁ¬½Ó£¬Ô­À´½ÓPC5£¬¸ÄΪPA4£¬ÒÔ¼æÈÝMiniSTM32¿ª·¢°åV3.0
//

#define HC05_KEY  	PAout(4) 		//À¶ÑÀ¿ØÖÆKEYÐźÅ
#define HC05_LED  	PAin(15)		//À¶ÑÀÁ¬½Ó״̬ÐźÅ

u8 HC05_Init(void);
void HC05_CFG_CMD(u8 *str);
u8 HC05_Get_Role(void);
u8 HC05_Set_Cmd(u8* atstr);
#endif

在这里插入图片描述

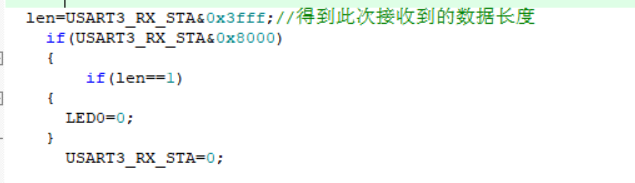

主函数这么写就可以了,记得每次接收后都要清0

总结

代码一点问题都没有,就是蓝牙不能用,之前还能用,估计是这个蓝牙坏了。
