Quartus II实现D触发器及时序仿真

最新推荐文章于 2025-03-27 21:56:19 发布

-45°

最新推荐文章于 2025-03-27 21:56:19 发布

阅读量1.7k

点赞数 4

文章标签： fpga开发单片机嵌入式硬件

本文链接：https://blog.csdn.net/qq_52187415/article/details/127790732

版权

文章目录

实验环境
一、软件安装
二、认识D触发器
三、创建D触发器原理图仿真
四、调用D触发器系统框架并仿真
五、用Verilog语言实现D触发器及时序仿真
六、总结

实验环境

Quartus 18.1
Modelsim

一、软件安装

Quartus 18.1 安装教程
 Modelsim SE版本的安装

二、认识D触发器

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。

D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

1）功能表

D	CLK	Q	QN
0	时钟上升沿	0	1
1	时钟上升沿	1	0
x	0	lastQ	lastQN
x	1	lastQ	lastQN

2）方程

Qn+1=D

3）时序图

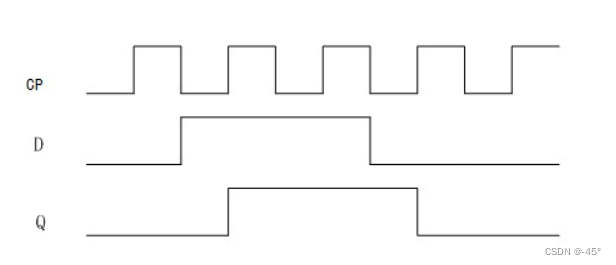

在这里插入图片描述

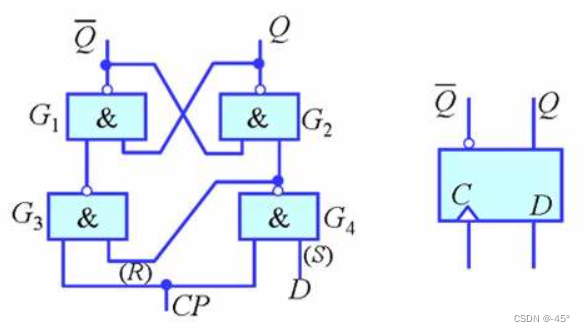

4)D触发器控制电路图

三、创建D触发器原理图仿真

1.创建工程

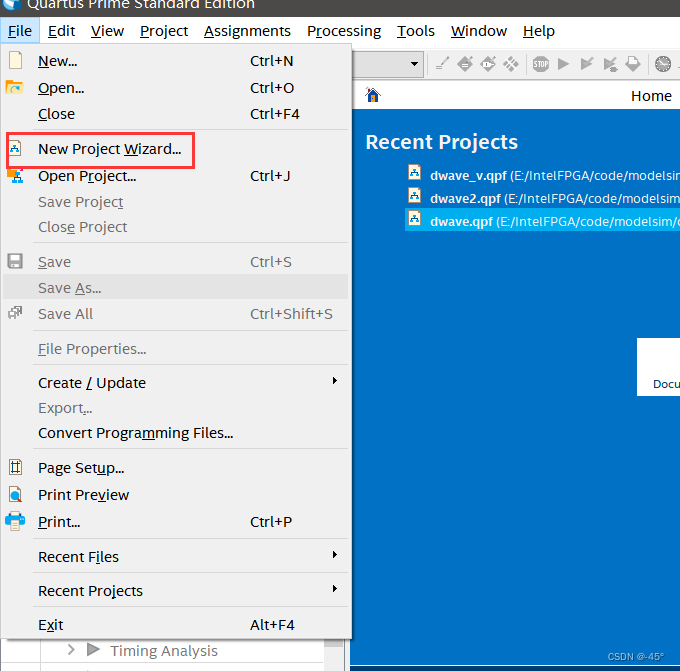

点击File->New Project Wizard
在这里插入图片描述

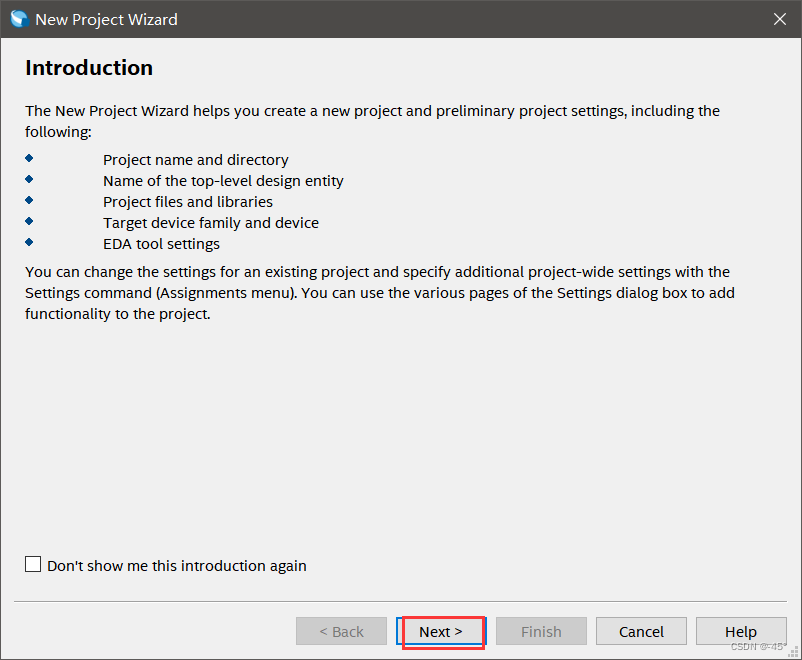

点击Next
在这里插入图片描述

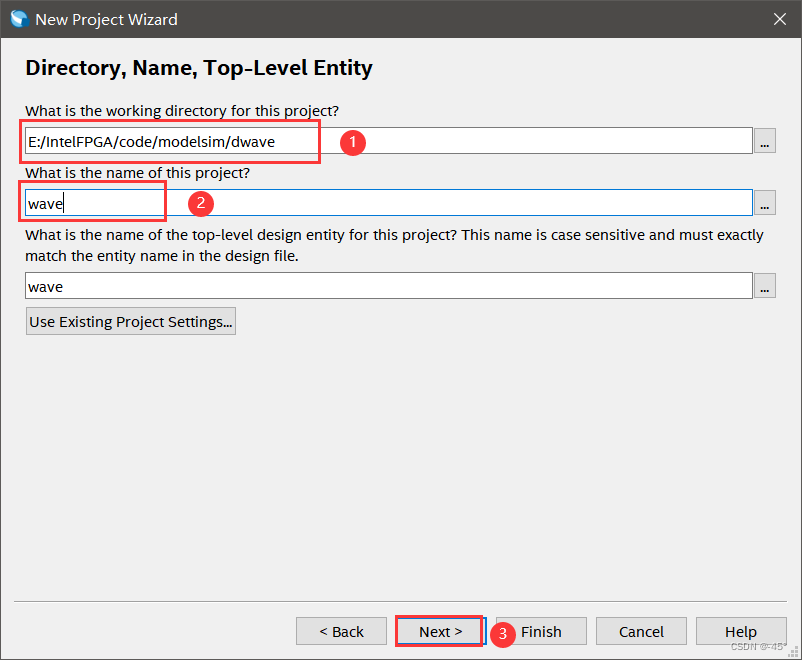

选择项目位置，输入项目名称，再点击next
在这里插入图片描述

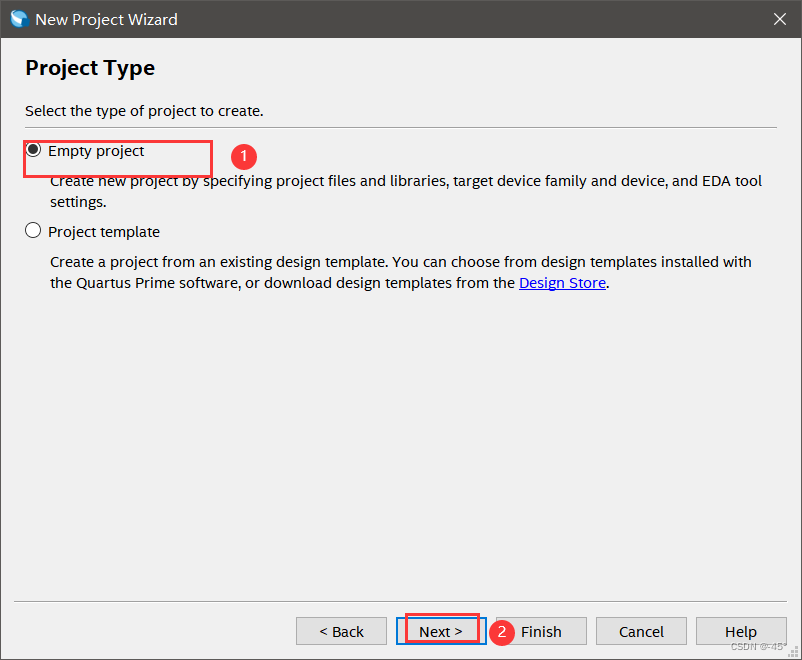

选择空项目，点击next
在这里插入图片描述

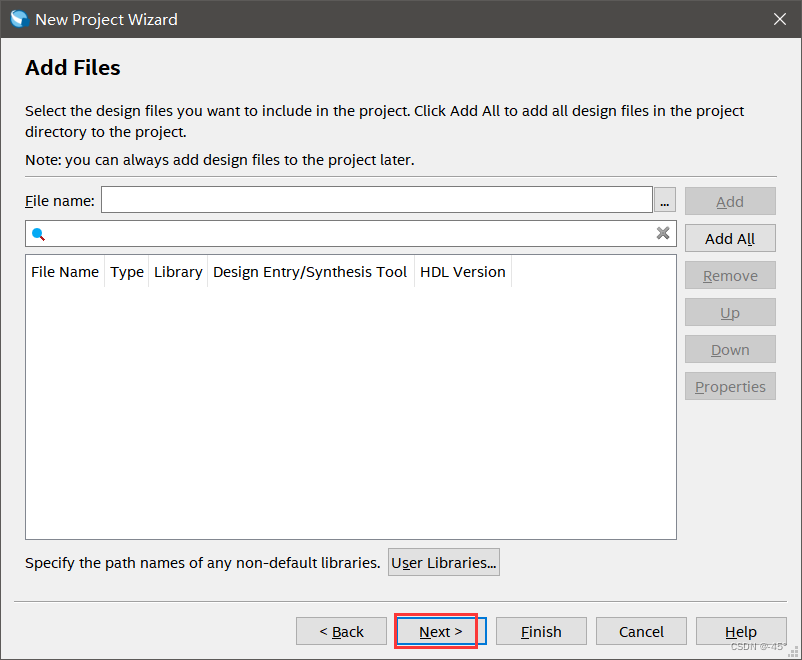

点击next
在这里插入图片描述

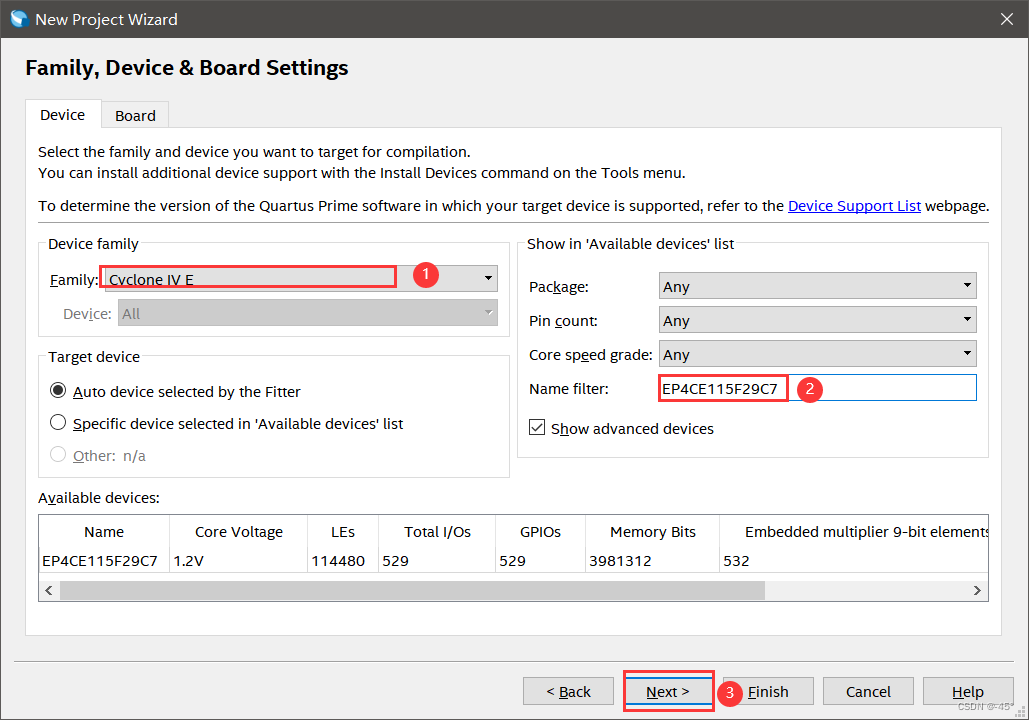

选择目标芯片：cycloneIVE系列的EP4CE115F29C7，点击next
在这里插入图片描述

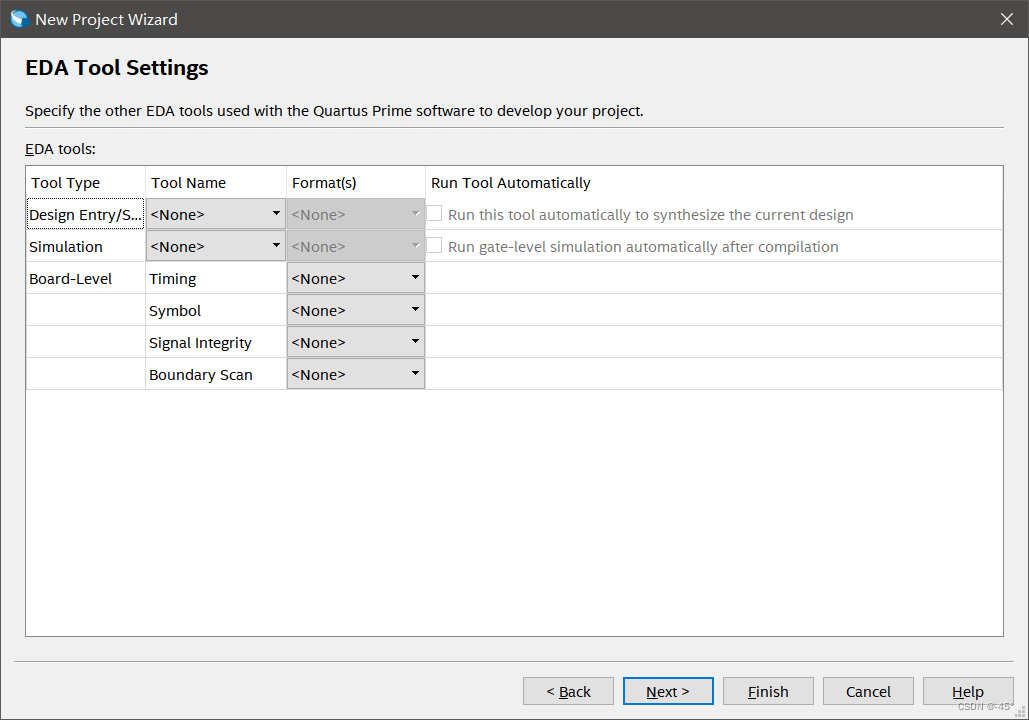

EDA Tool Setting设置，点击next
在这里插入图片描述

检查项目信息，点击finish

2.新建原理图文件

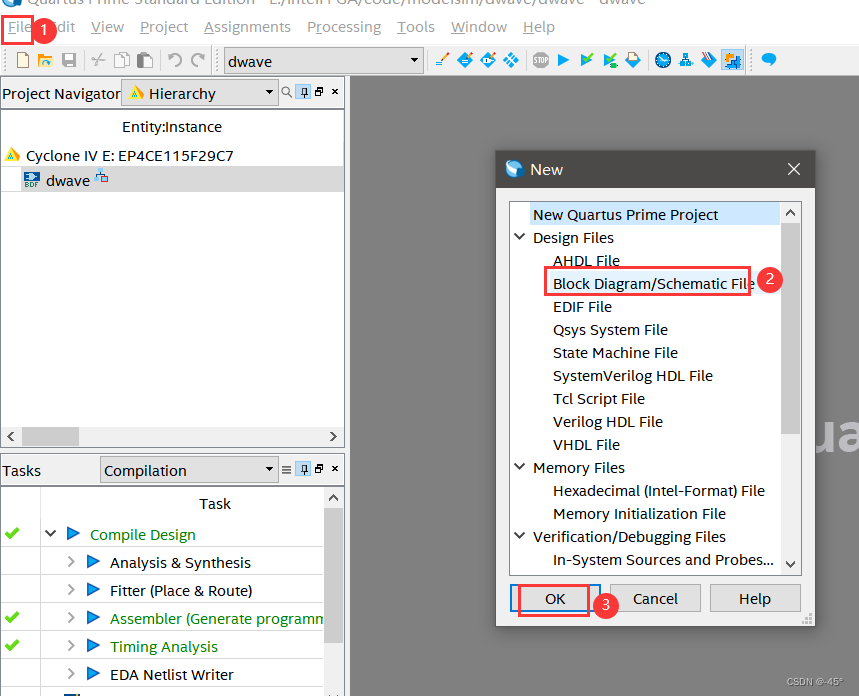

点击New->Block Digram->ok
在这里插入图片描述

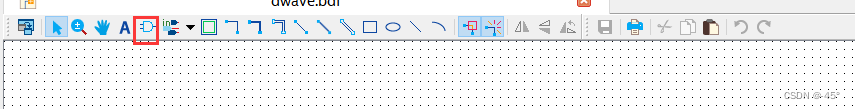

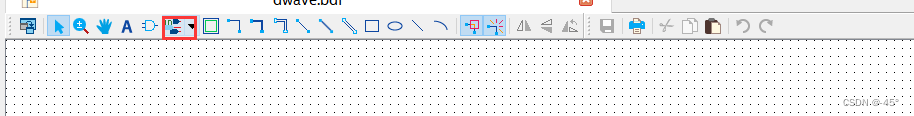

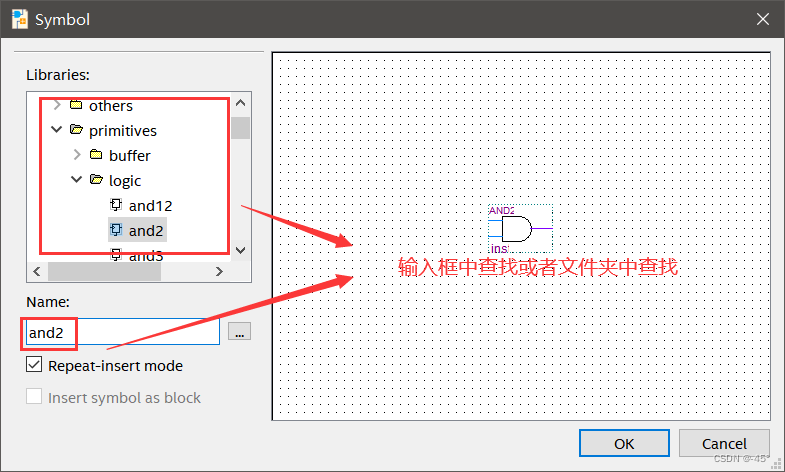

点击按纽“ Symbol Tool”或直接双击原理图空白处，从“ Symbol”窗中选择
需要的符号，或者直接在“name”文本框中键入元件名

在这里插入图片描述

输入输出管脚在从“ Symbol”窗中选择
在这里插入图片描述

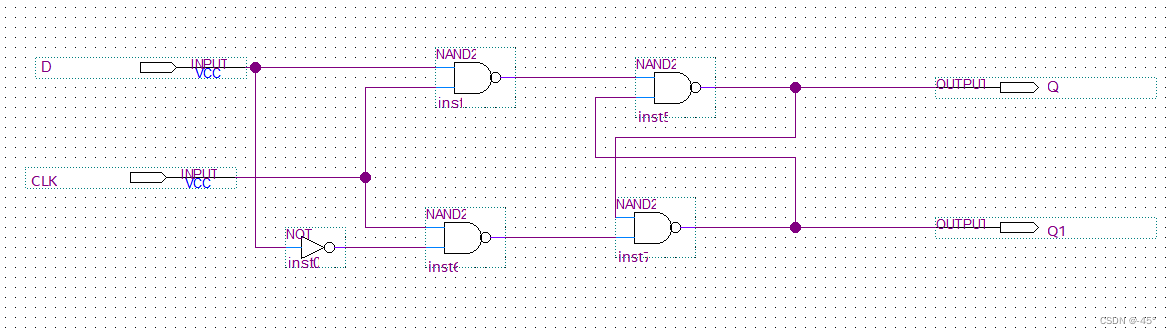

4 个 nand2 与非门，1 个 not 非门，2个输入管脚和2个输出管脚，并连线，最终如下图：
在这里插入图片描述
点击保存

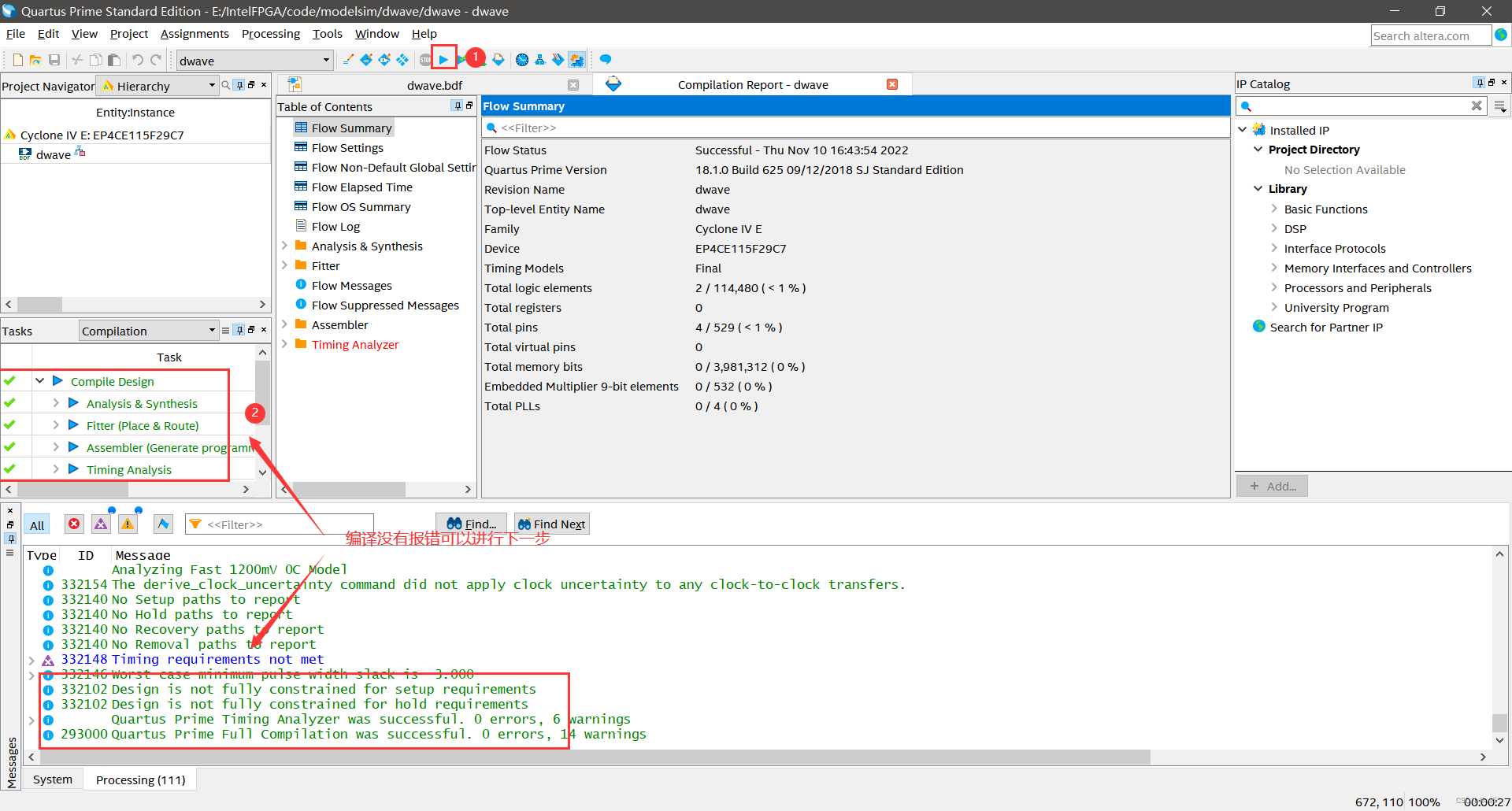

3.编译

进行编译，若无错误则可进行下一步，若有错进行原理图修改。
在这里插入图片描述

如果出现Error (119013): Current license file does not support the EP4CE115F29C7 device.错误需要注意一下软件破解是否出现问题

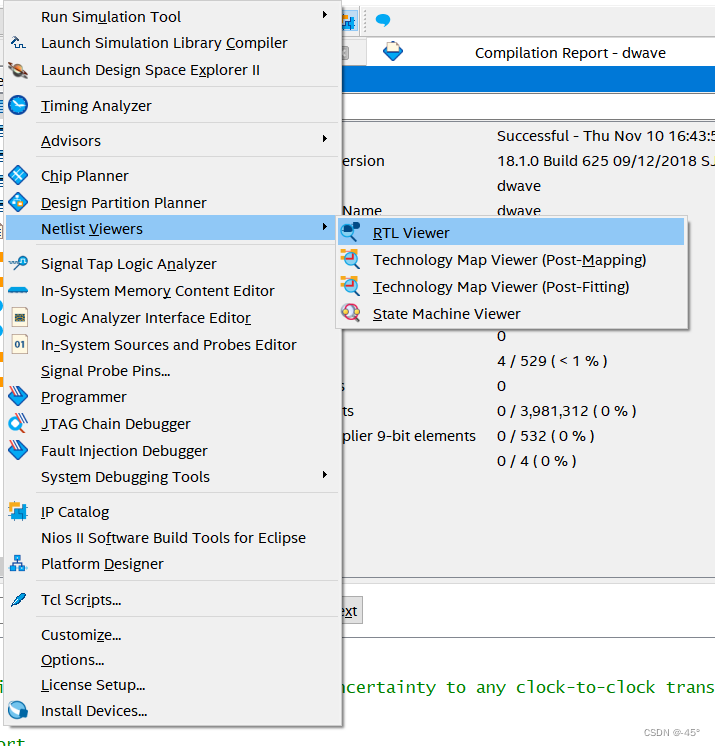

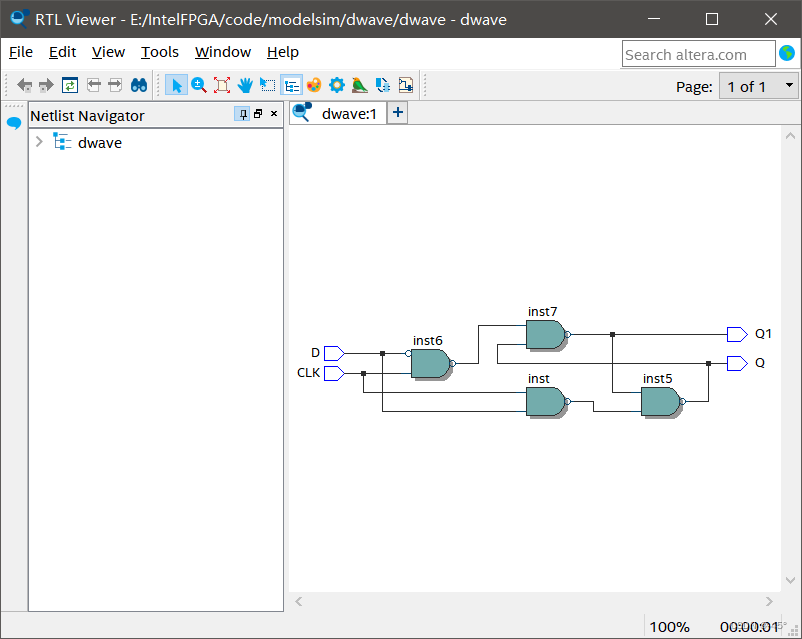

查看硬件电路图：点击【Tools】→【Netlist Viewers】→【RTL Viewer】。

在这里插入图片描述

4.仿真波形图

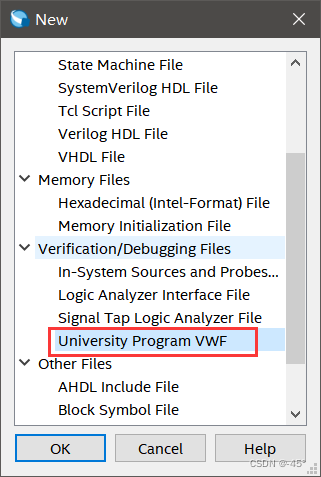

新建波形文件。如上面新建图形文件的方法，从“file”中选择“new”，然后从出现的对话框中选择“university program VWF”。点击“OK”。
在这里插入图片描述

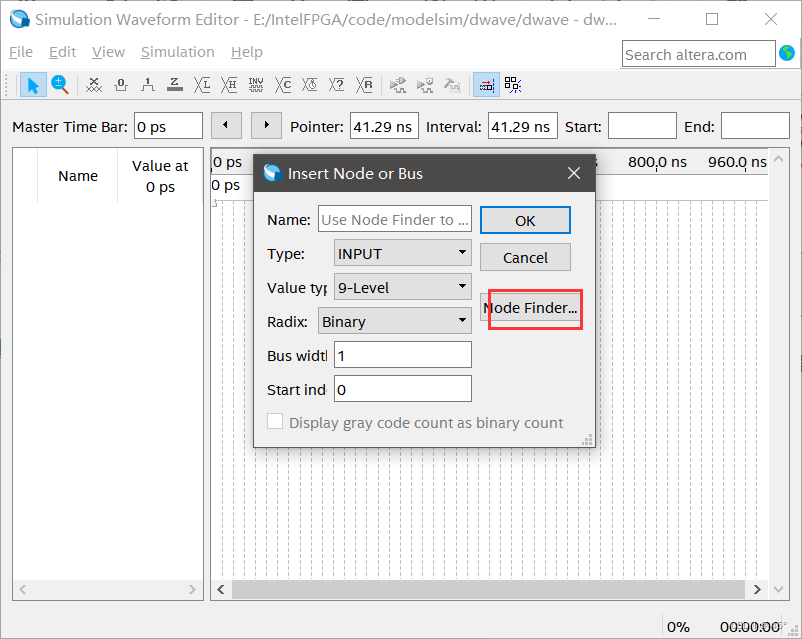

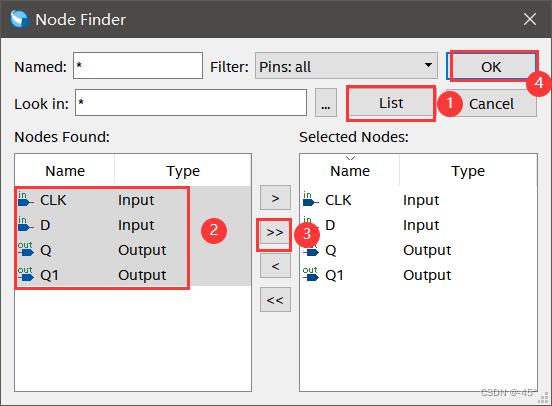

输入波形文件。在波形文件编辑器左端大片空白处双击，出现“insert node or bus”对话框，点击“node finder”按钮。如图。
在这里插入图片描述
然后在随后出现的“node finder”对话框中点击“list”按钮，则半加器中所有的输入输出引脚全部出现在对话框左边。再在该界面上点击“>>”，则把左边所有的端口都选择到右边，进入波形，如图。

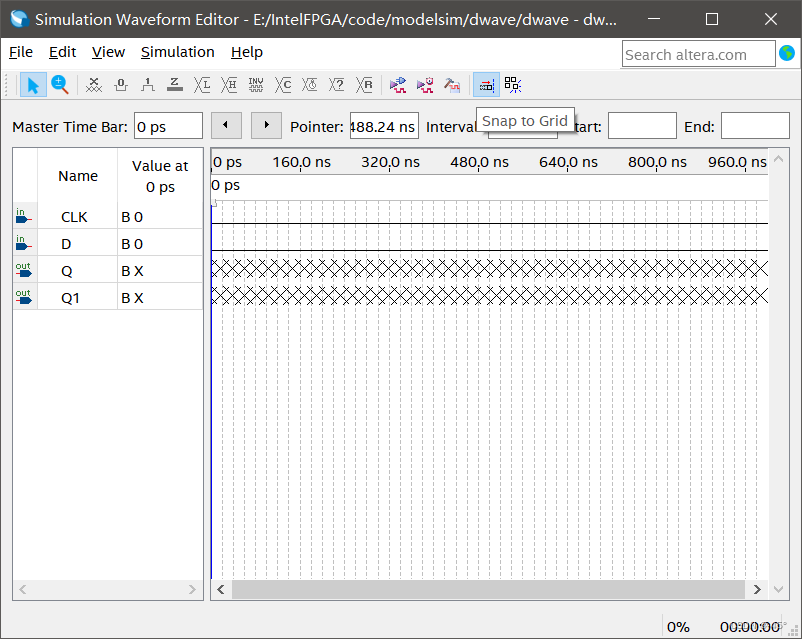

点击两次“OK”后，出现如图的波形文件。
在这里插入图片描述

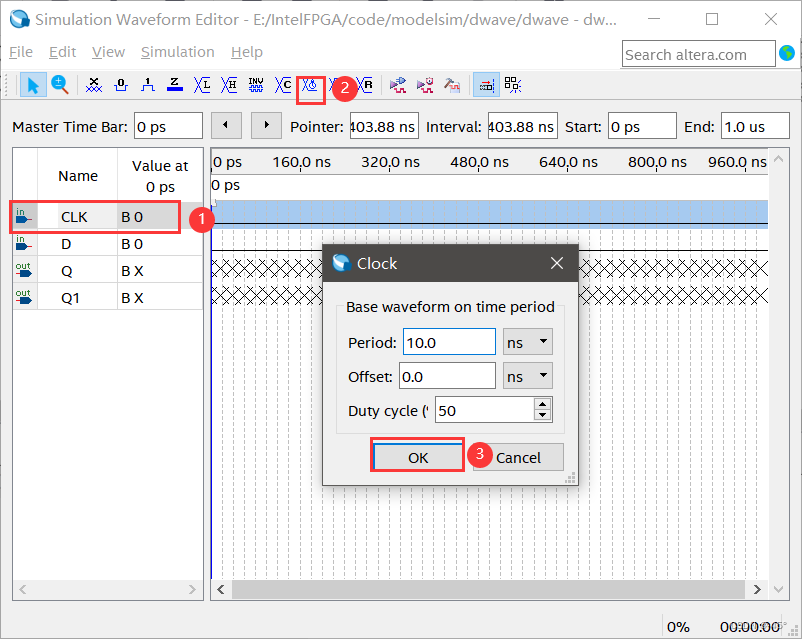

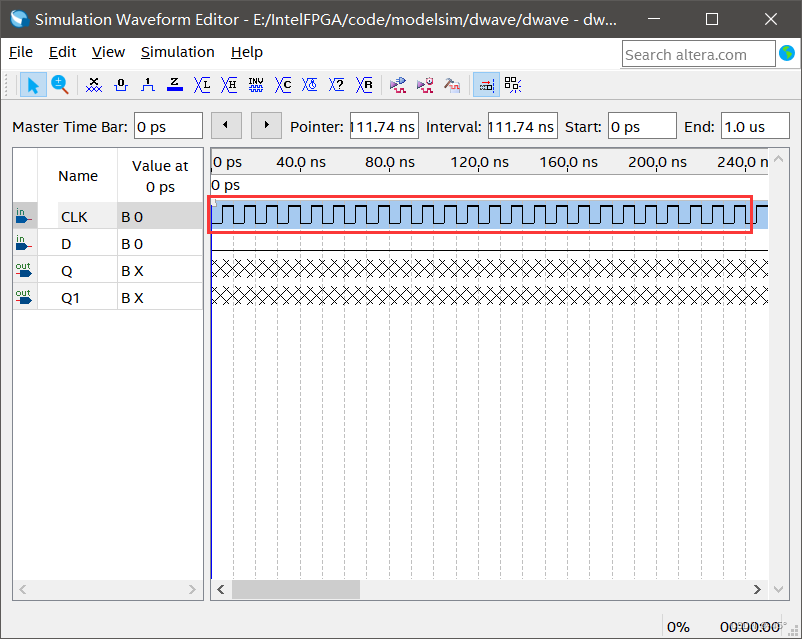

点击编辑输入CLK，产生时钟信号
在这里插入图片描述

在这里插入图片描述

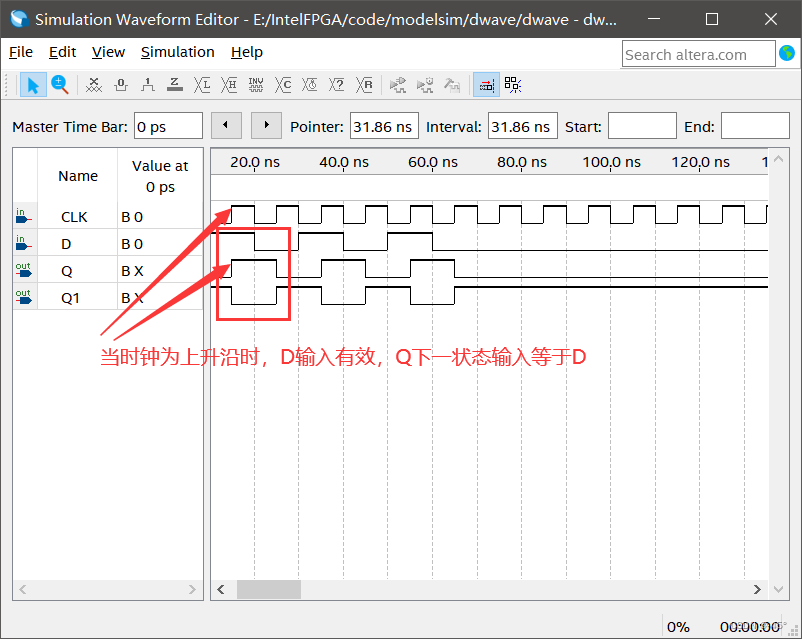

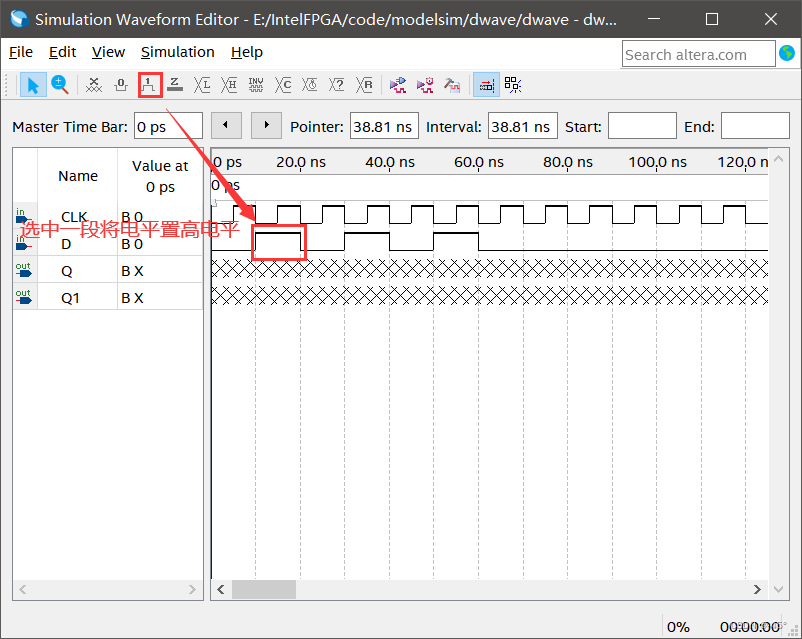

把输入D随便设置几个低电平和高电平

保存文件：【File】→【Save】。
点击功能仿真编译按钮：

在这里插入图片描述

四、调用D触发器系统框架并仿真

1.创建工程
和上面创建工程一样：工程创建

2.新建原理图文件

方法同三、2.新建原理图文件

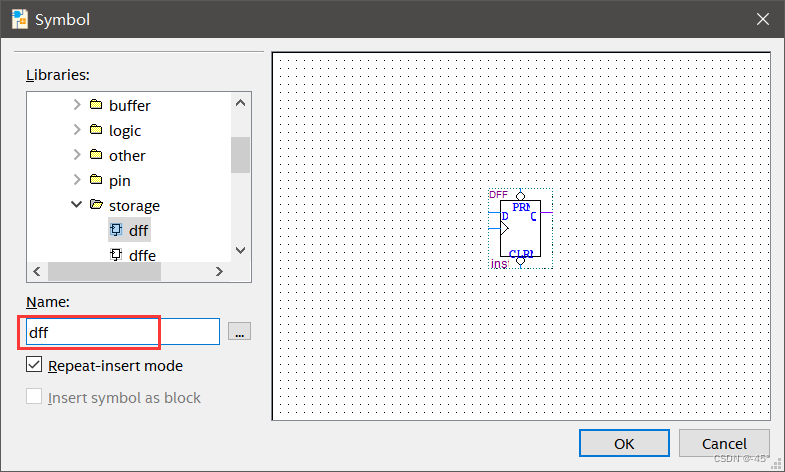

这时，不再画D触发器的内部结构了，而是直接调用D触发器，元件名：dff
在这里插入图片描述

这是系统自带的D触发器

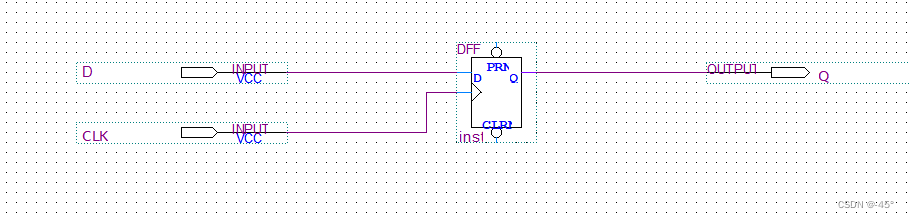

再添加输入和输出管脚。最终原理图如下：
在这里插入图片描述

3.编译
方法同三、3.编译
保存并编译，然后查看原理图：
在这里插入图片描述

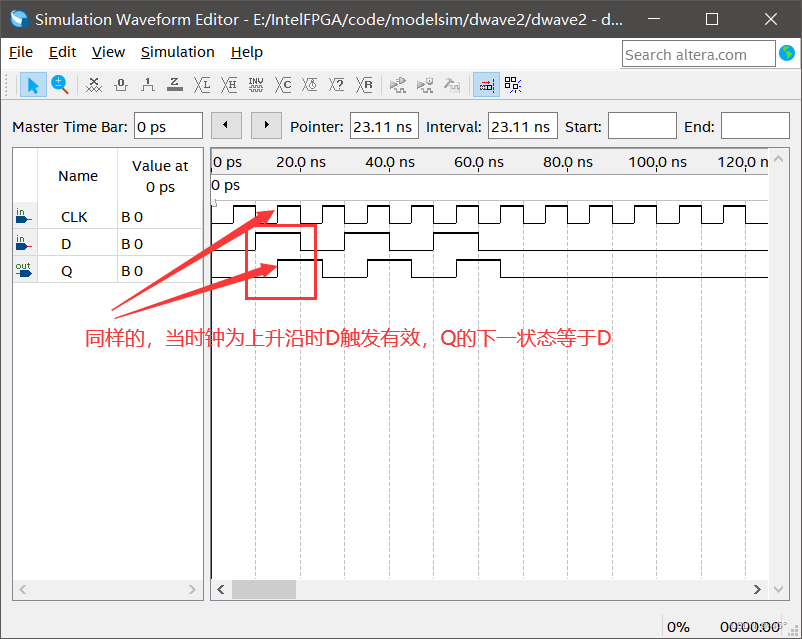

4.仿真波形图
方法同三、4.仿真波形图
在这里插入图片描述

五、用Verilog语言实现D触发器及时序仿真

1.创建工程
和上面创建工程一样：工程创建

2.新建Verilog HDL 文件
【File】→【New】→【Verilog HDL File】
在这里插入图片描述

编写代码：

module dwave_v (CLK,D,Q);       //输入端口列表
    input CLK;  //输入时钟信号
    input D;    //输入D
    output Q;   //输出Q

    reg Q;  //寄存器类型
    always @(posedge CLK) begin //时钟上升沿有效
        Q<=D;     //非阻塞赋值，即always语句运行完后赋值
    end

endmodule

3.编译

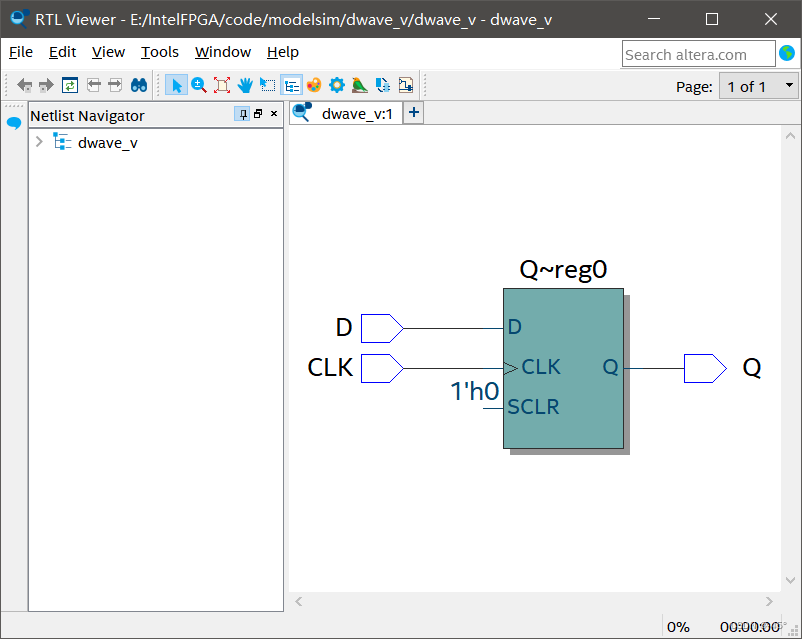

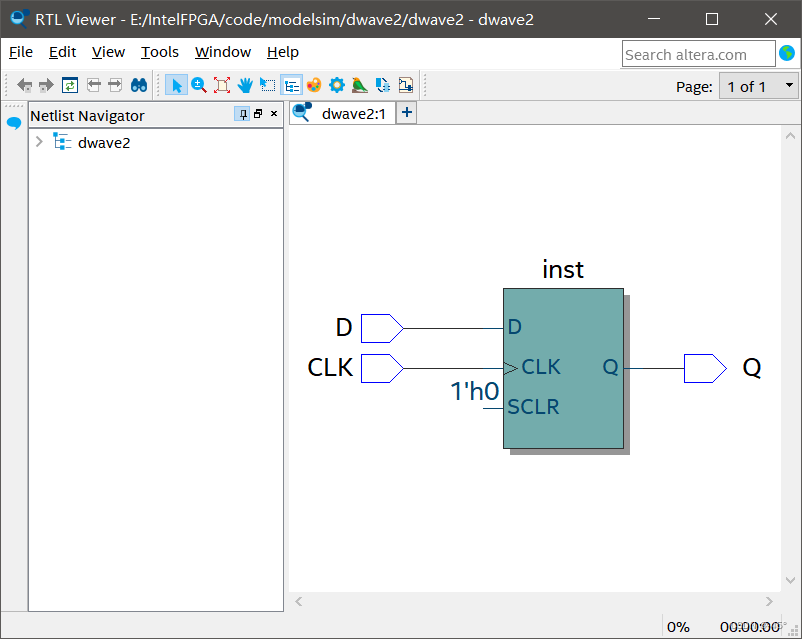

使用rtl viewer查看硬件电路图
硬件电路图
在这里插入图片描述

4.仿真波形图
方法1，同三、4.仿真波形图

方法2，使用Modelsim进行手动波形仿真

打开 Modelsim 软件。
具体步骤如下：
在Quartus创建的工程文件夹下新建一个 tb 文件夹；

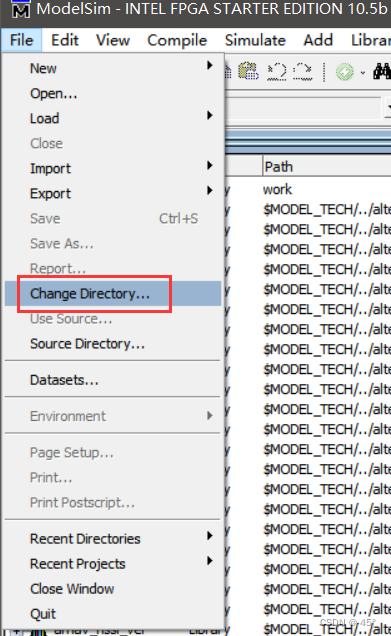

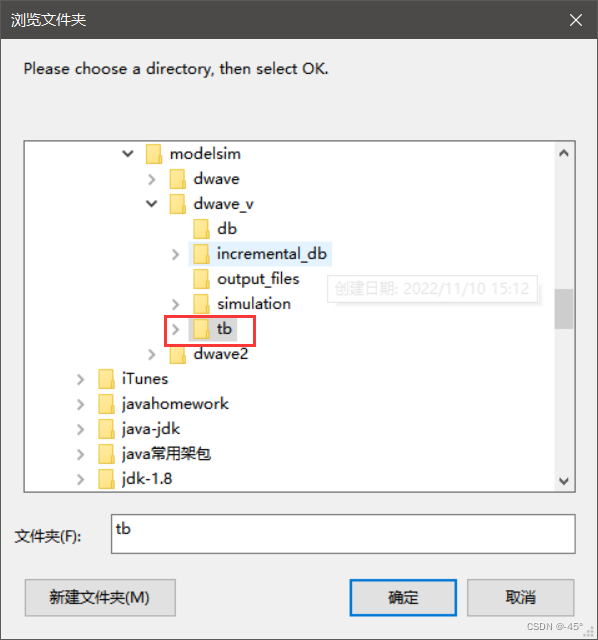

点击【File】→【Change Directory】选择 tb 文件夹；
在这里插入图片描述

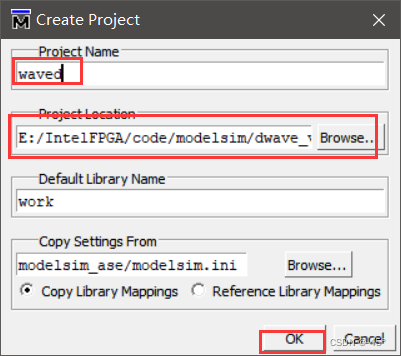

创建新项目：【File】→【New】→【Project…】，编写工程名及选择路径；

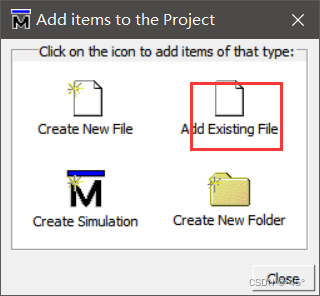

添加现有文件：Add Existing File
在这里插入图片描述

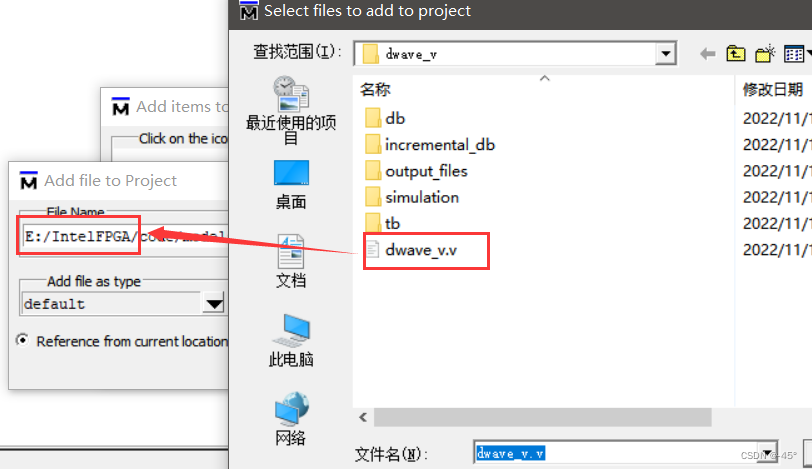

找到刚刚 Quatrus 编译生成的 .v 文件，再点击【OK】

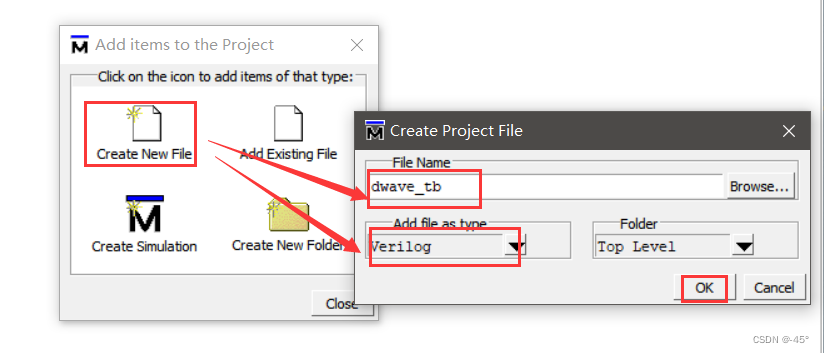

再创建一个新的文件

然后关闭添加文件窗口界面
再双击刚刚新建的 wave_td.v 文件，添加如下代码：

//测试代码
`timescale 1ns / 1ns

module dwave_tb;
    reg CLK,D;
    wire Q;

    dwave_v u1(.D(D),.CLK(CLK),.Q(Q));

    initial
    begin
        CLK = 1;
        D <= 0;
        forever
        begin
            #60 D <= 1;//人为生成毛刺
            #22 D <= 0;
            #2  D <= 1;
            #2  D <= 0;
            #16 D <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end

    always #20 CLK <= ~CLK;//半周期为20ns,全周期为40ns的一个信号
endmodule

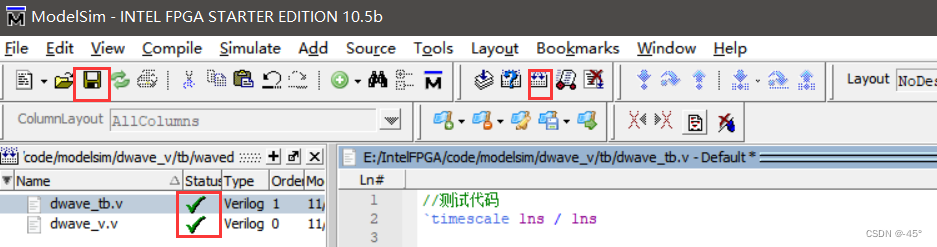

然后保存，点击【编译】按钮，编译所有文件
在这里插入图片描述

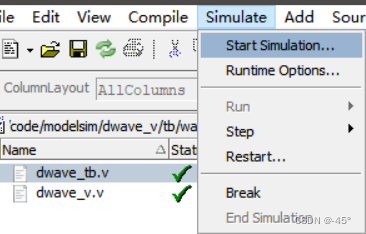

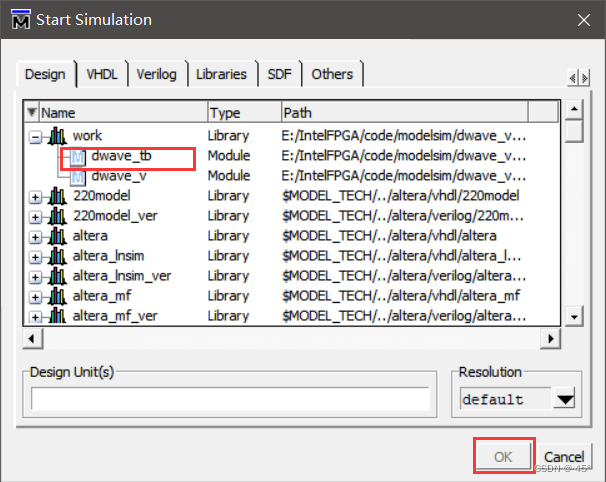

点击【Simulate】→【Start Simulation…】

找到 wave_td.v 文件所在的工程（看路径），点击【OK】

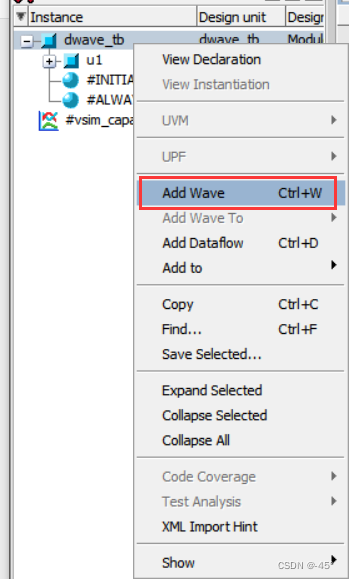

右键点击工程名，再点击【Add Wave】
在这里插入图片描述

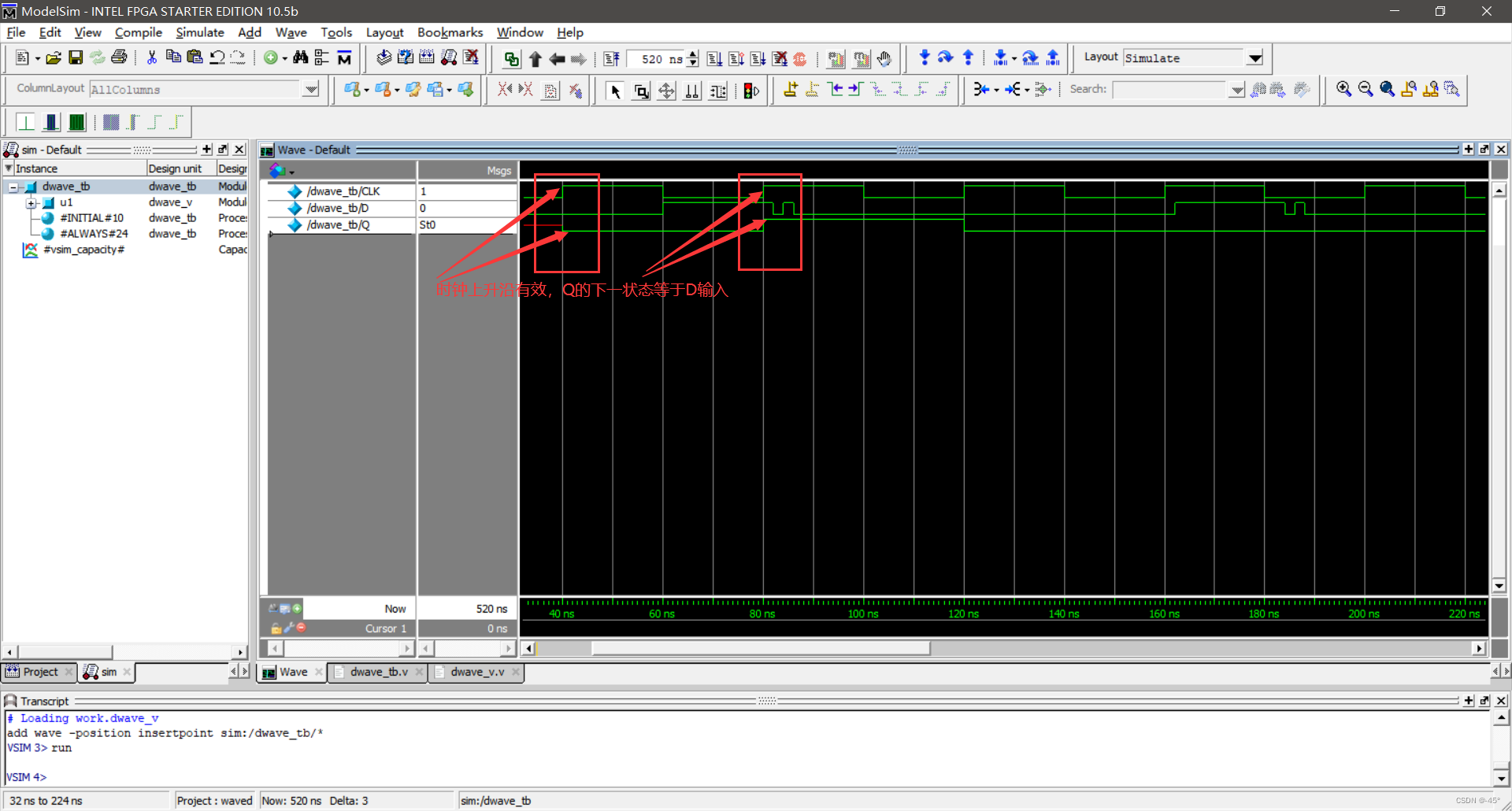

设置运行时长，再点击旁边的运行按钮，即可出现仿真效果图
在这里插入图片描述

六、总结

三种方式D触发器调用对比：1.通过创建原理图，D触发器可以由4个与非门，一个非门，仿真出来，第一种方法更贴近原理组成，对D触发器原理机制有深入了解 2.通过软件给的D触发器框架，可以很快仿真出D触发器，电路也比较精简，调用D触发器最方便 3.通过硬件语言verilog方式来描述D触发器，主要站在D触发器功能实现，来进行编写代码，更贴近应用层面。
