数字电路基础与Quartus入门——D触发器

一、D触发器

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。

D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

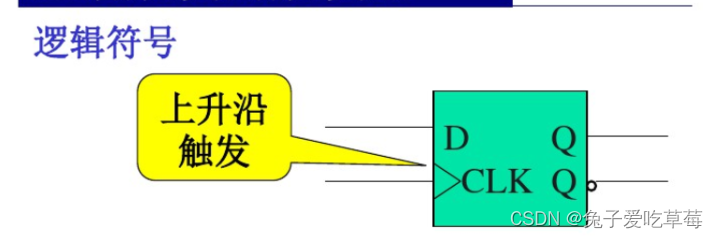

边沿触发的触发器


方程

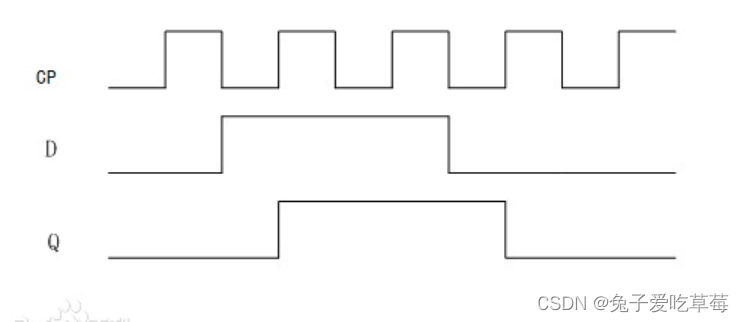

时序图

二、创建D触发器并仿真

1、创建工程

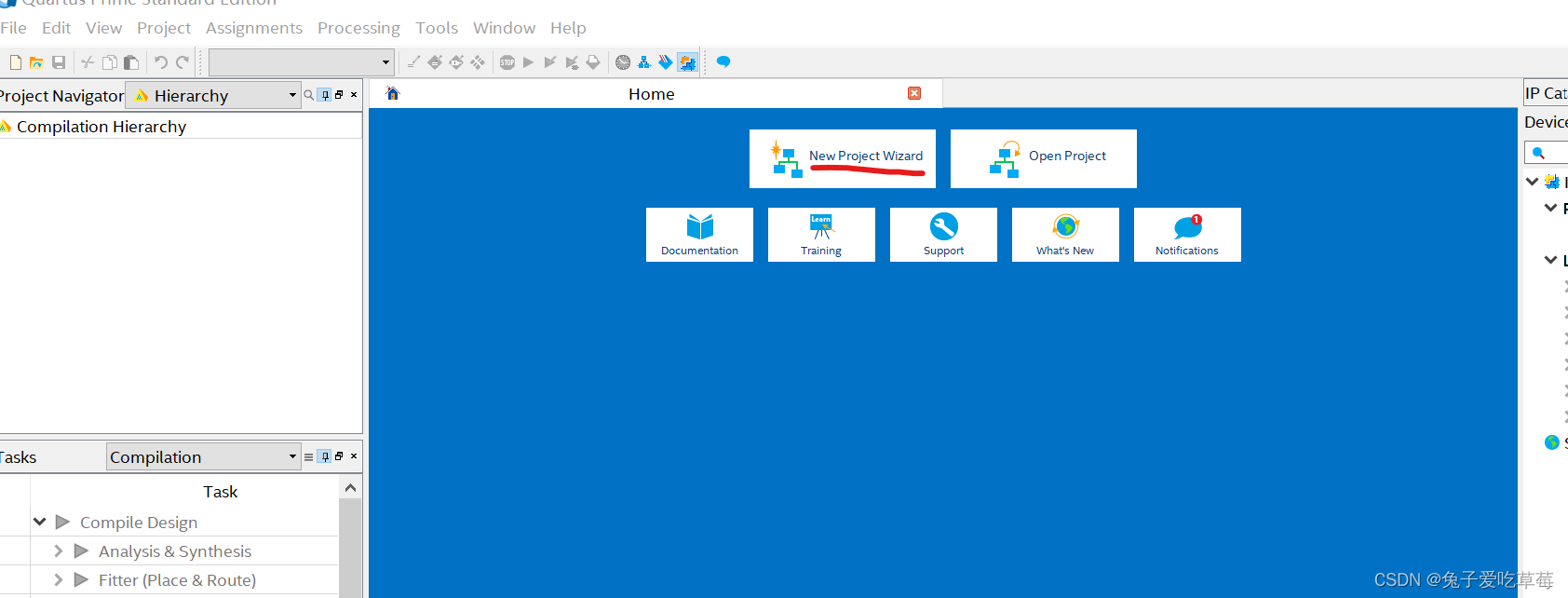

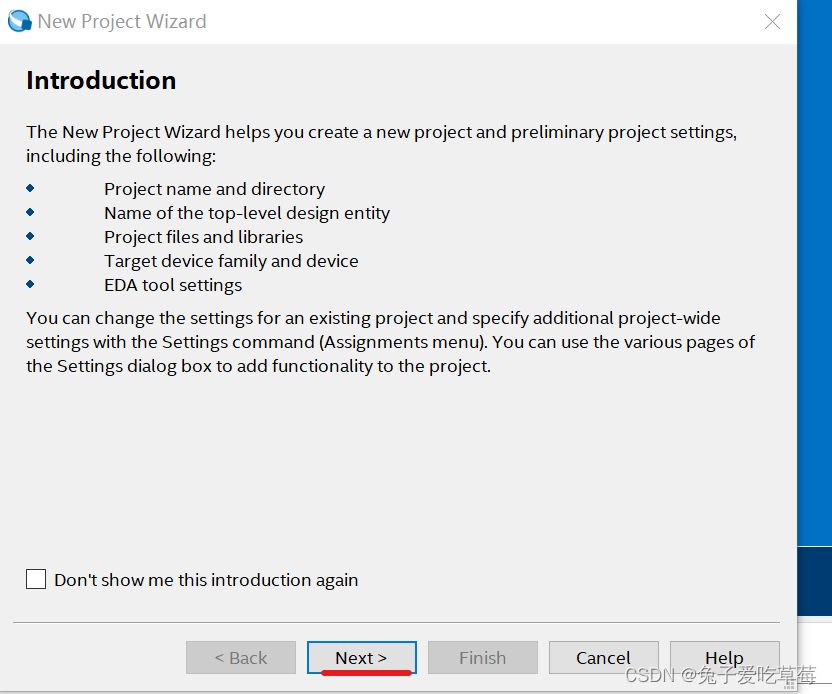

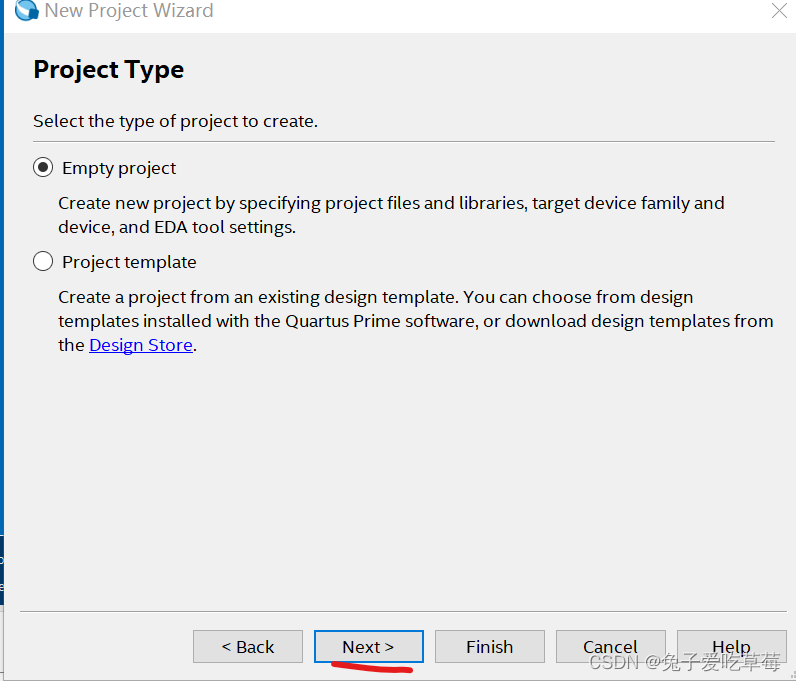

或者File->New Project Wizard

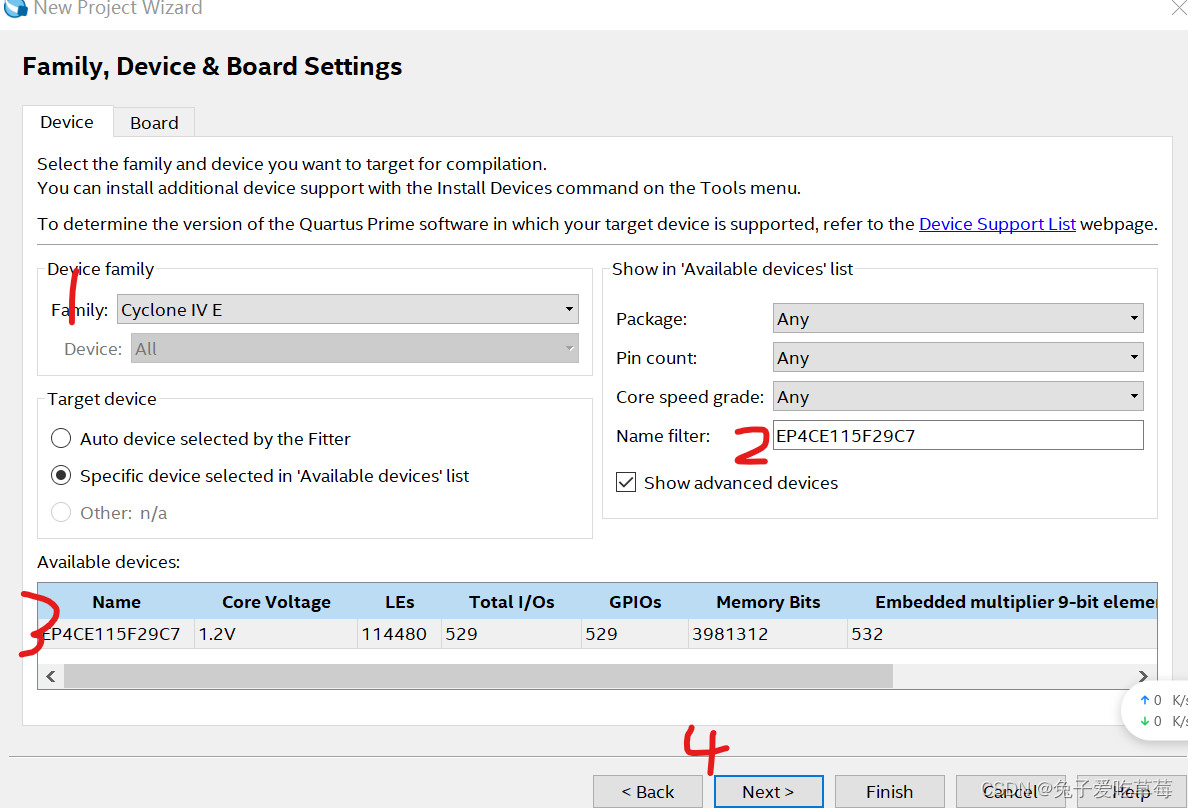

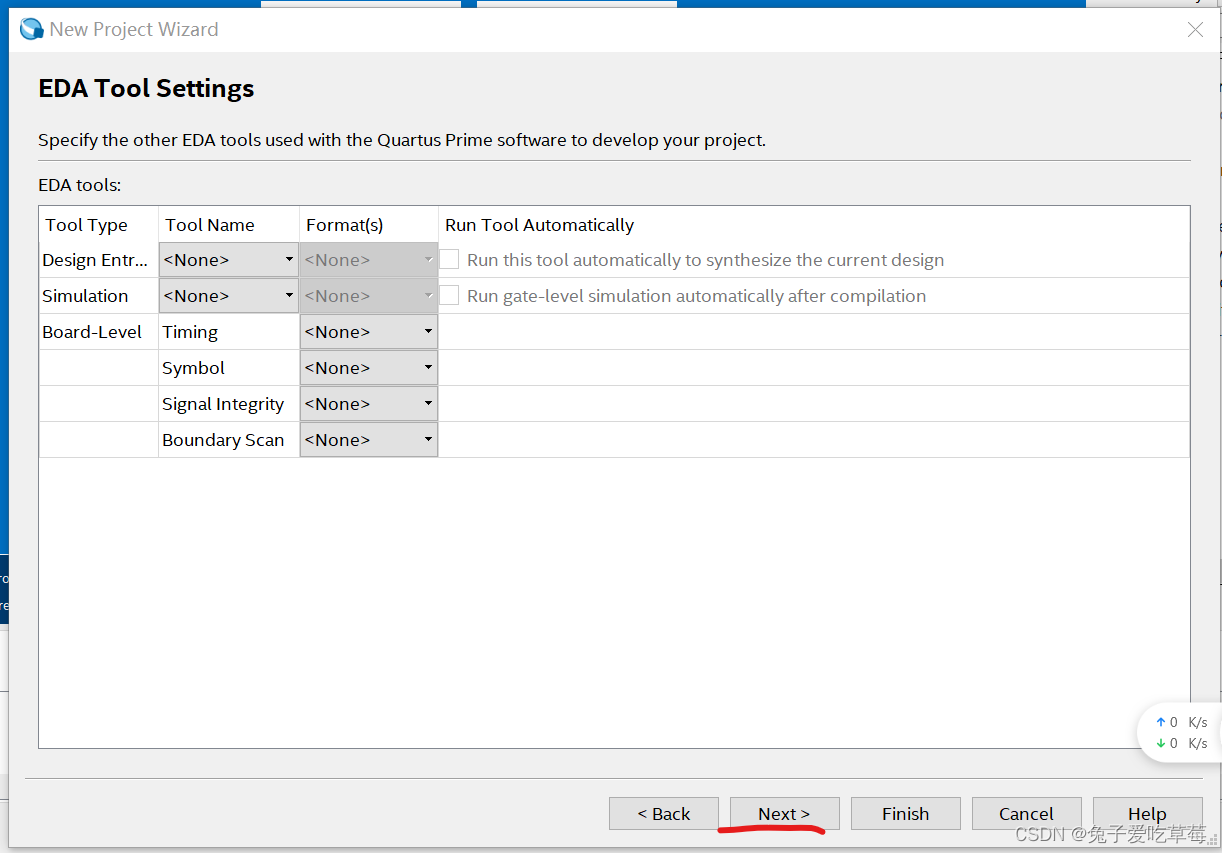

设置项目路径和项目名称

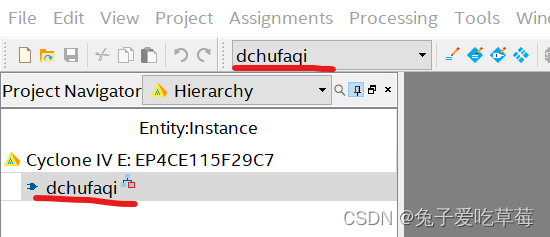

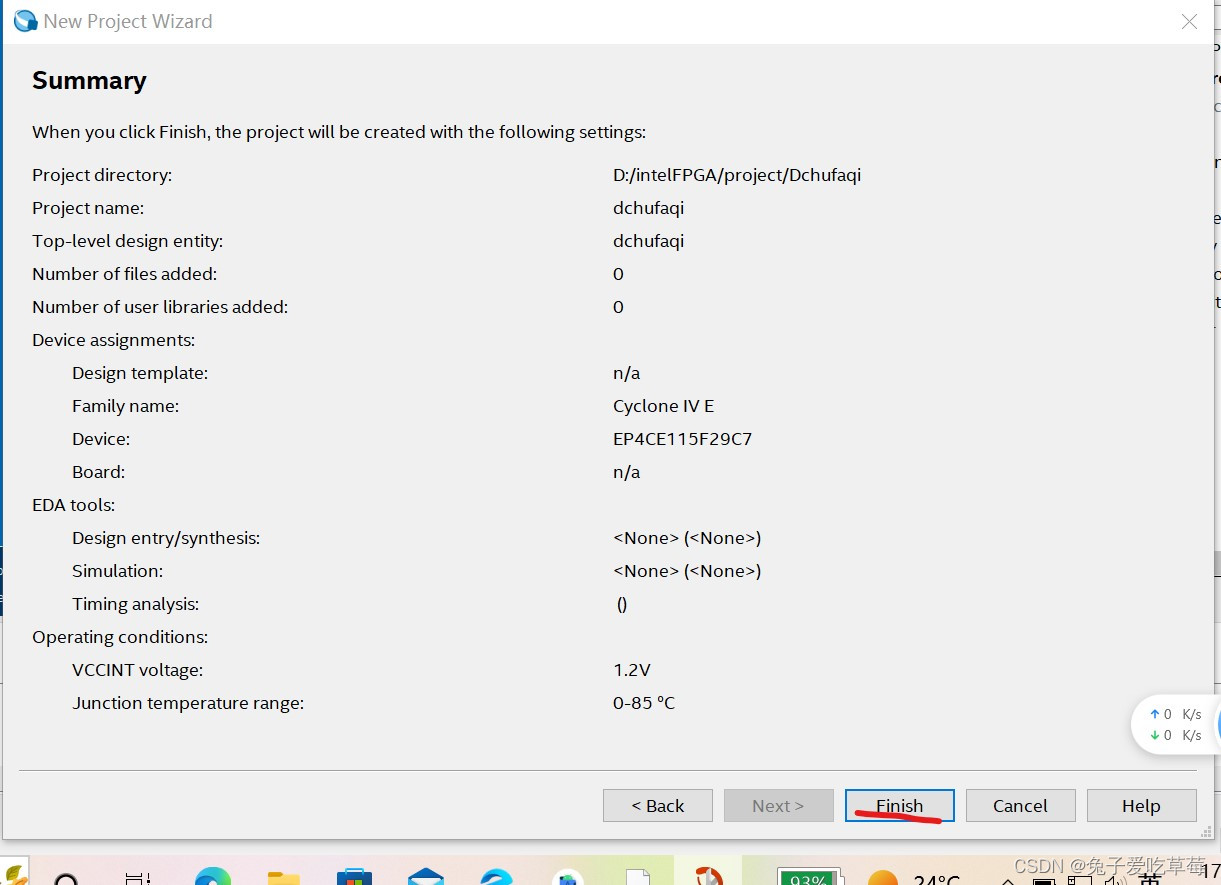

检查项目信息，点击finish

2、新建原理图文件

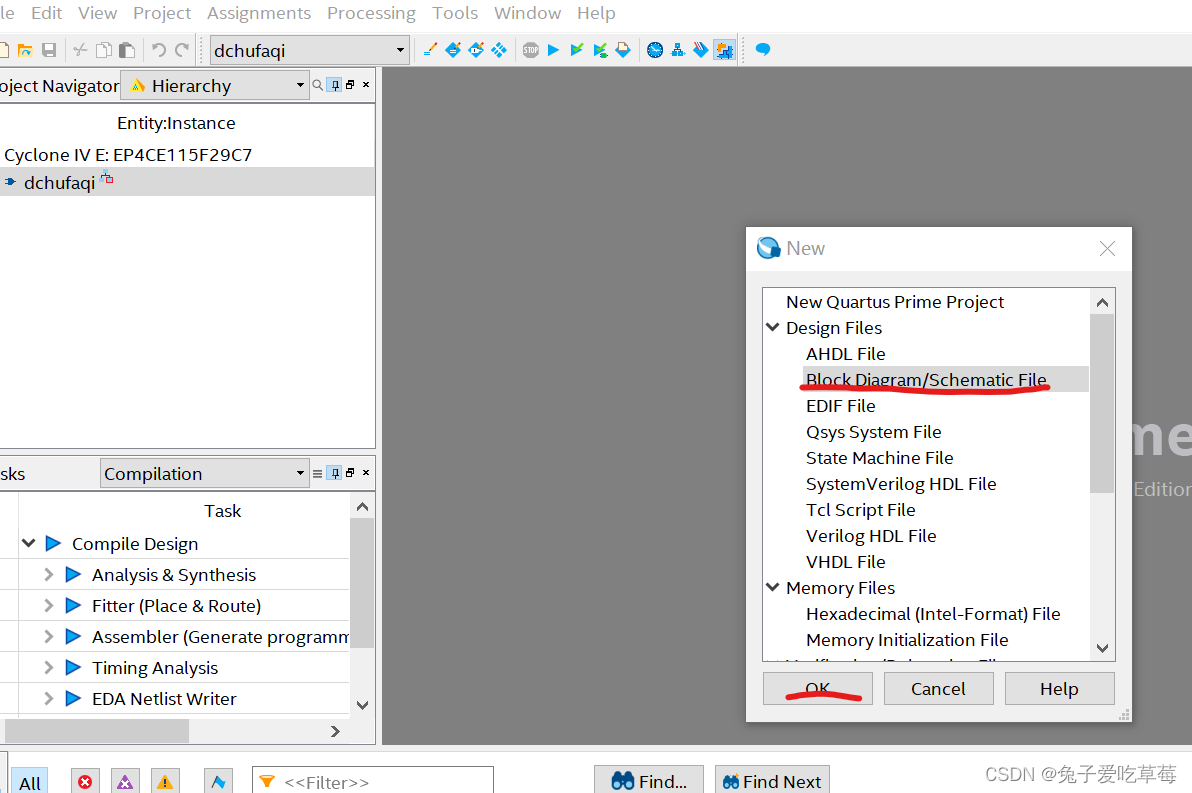

File->New

双击原理图空白处，从“ Symbol”窗中选择
需要的符号，或者直接在“name”文本框中键入元件名
