第1关：4位递增计数器的设计

任务描述

本关任务：设计一个4位二进制（十六进制）同步递增计数器，要求具有同步置数、异步清零功能。

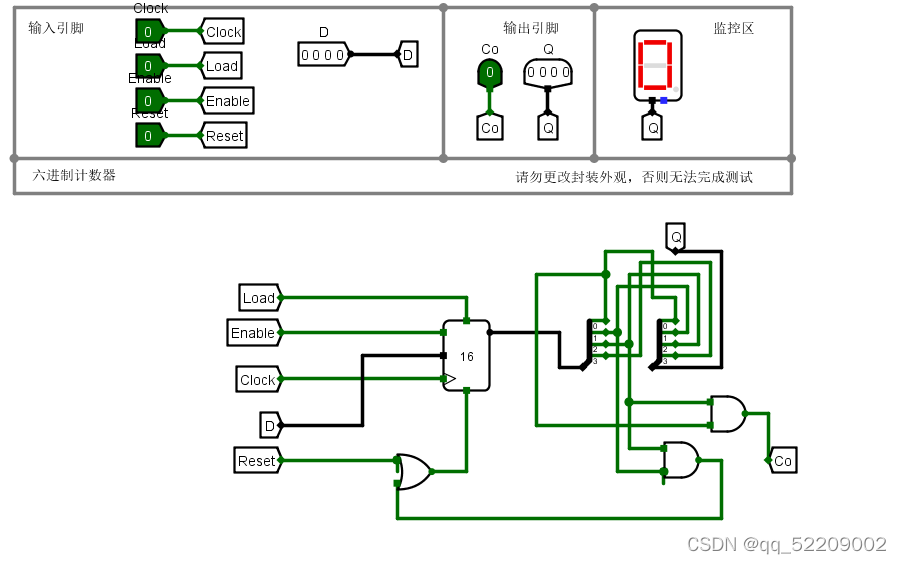

第2关：六进制计数器的设计

任务描述

本关任务：在第1关设计的计数器基础上，利用反馈原理设计一个六进制计数器，要求具有同步置数、异步清零功能。

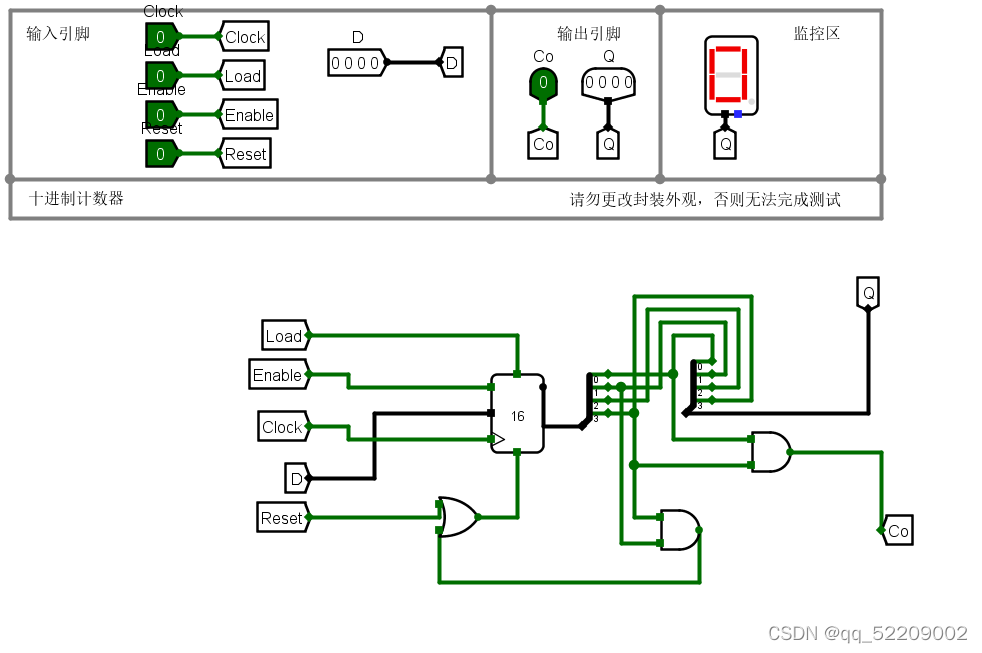

第3关：十进制计数器的设计

任务描述

本关任务：在第1关设计的计数器基础上，利用反馈原理设计一个十进制计数器，要求具有同步置数、异步清零功能。

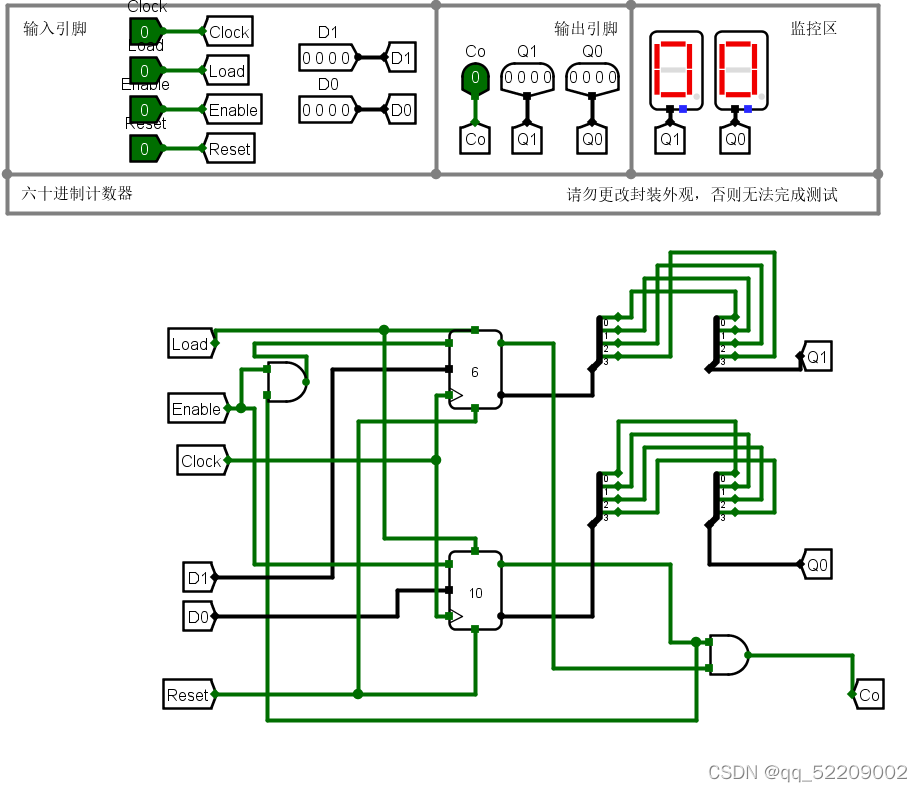

第4关：60进制计数器的设计

任务描述

本关任务：在第2关六进制计数器和第3关十进制计数器基础上，用级联的方法构建一个六十进制计数器，要求具有同步置数、异步清零功能。

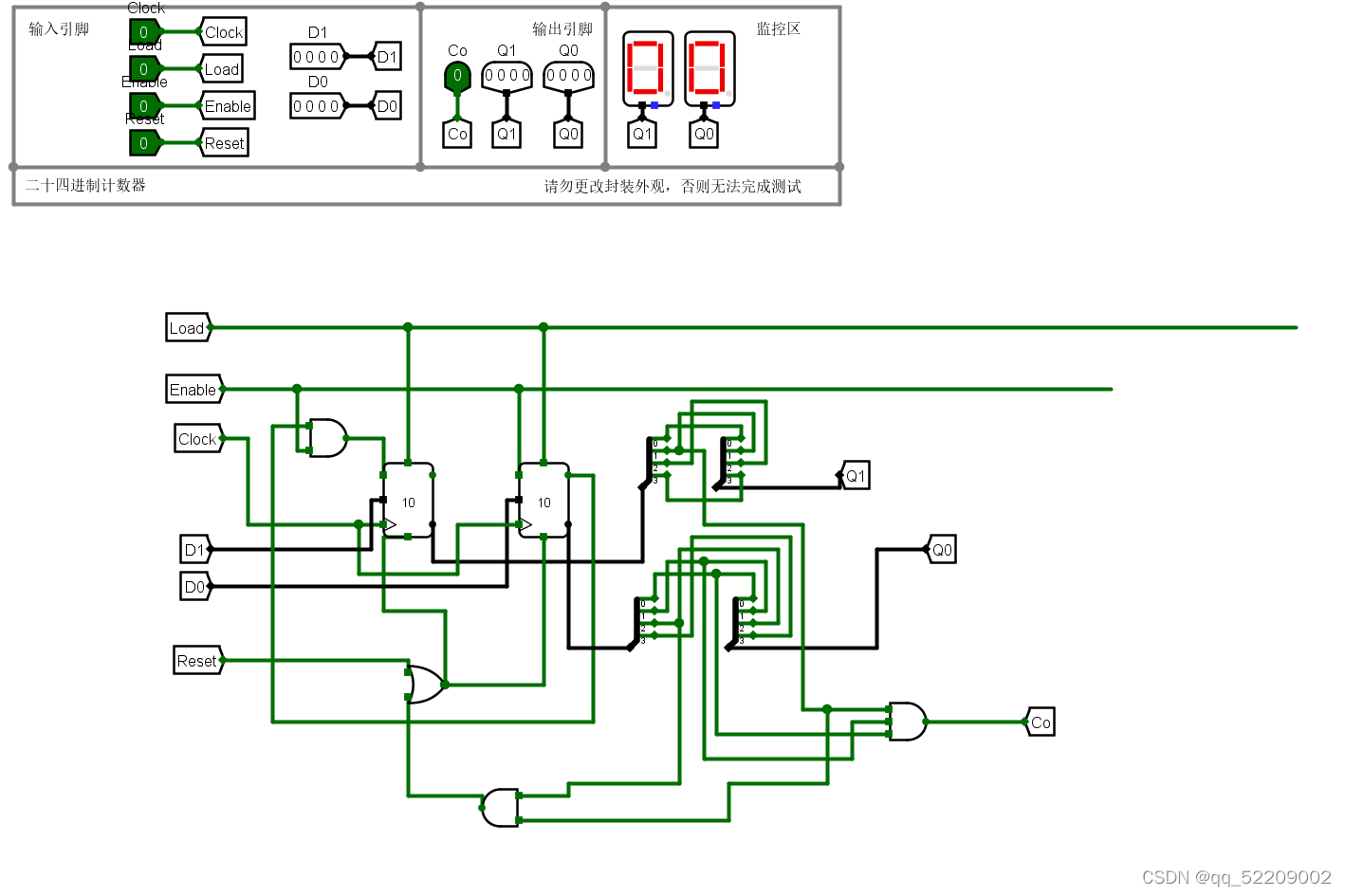

第5关：24进制计数器的设计

任务描述

本关任务：利用两个在第3关设计的十进制计数器，用级联的方法构建一个24进制计数器，要求具有同步置数、异步清零功能。

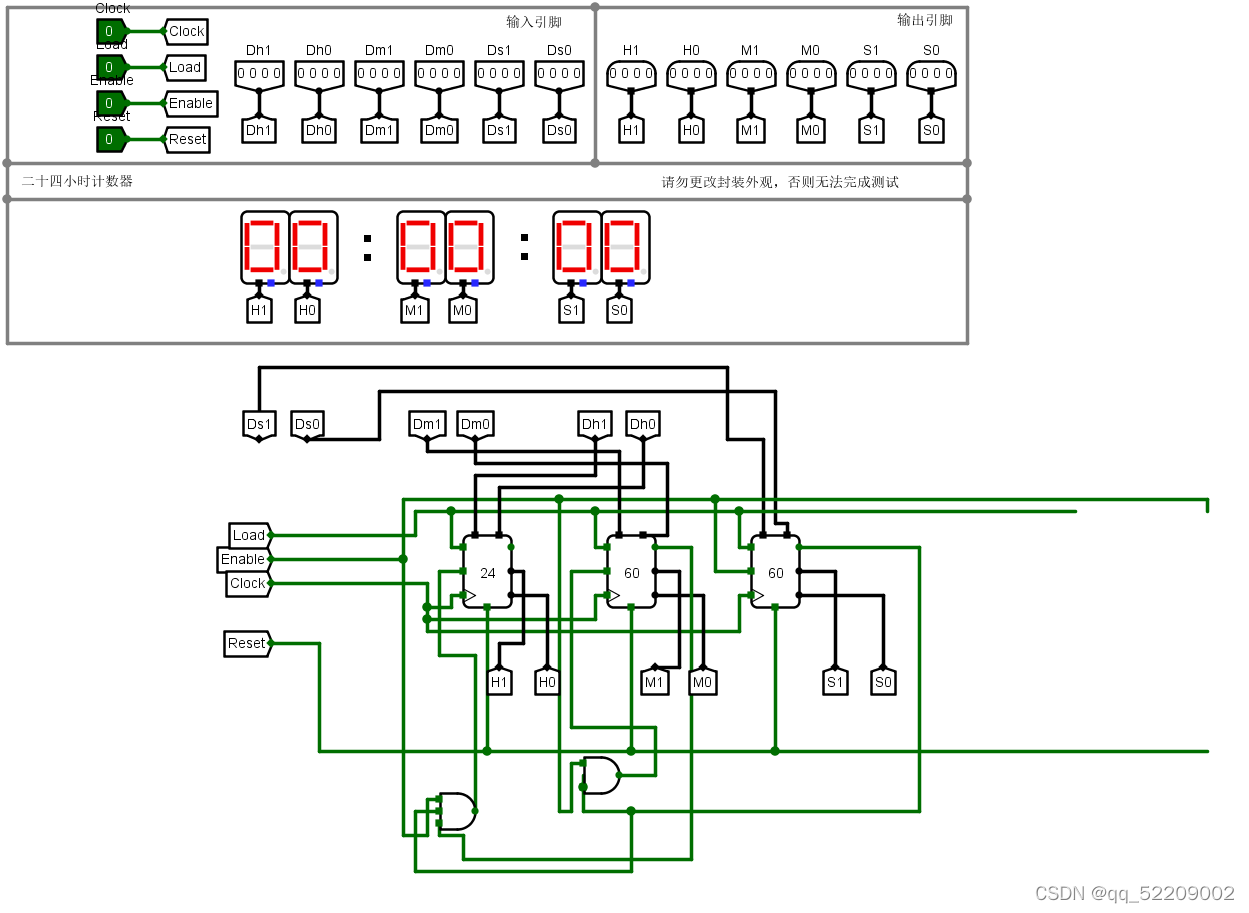

第6关：24小时计时器设计（系统集成）

任务描述

本关任务：利用前面关卡中设计的60进制计数器和24进制计数器，来级联构建一个24小时的计时器，要求具有同步置数、异步清零功能。
