【电力电子技术速通】七、PWM控制技术

一、概述

PWM即脉冲宽度调制，核心原理是面积等效原理：面积（冲量）相等而形状不同的脉冲加在具有惯性的环节上时，其效果基本相同。脉冲宽度按正弦规律变化与正弦波等效的即SPWM波形。

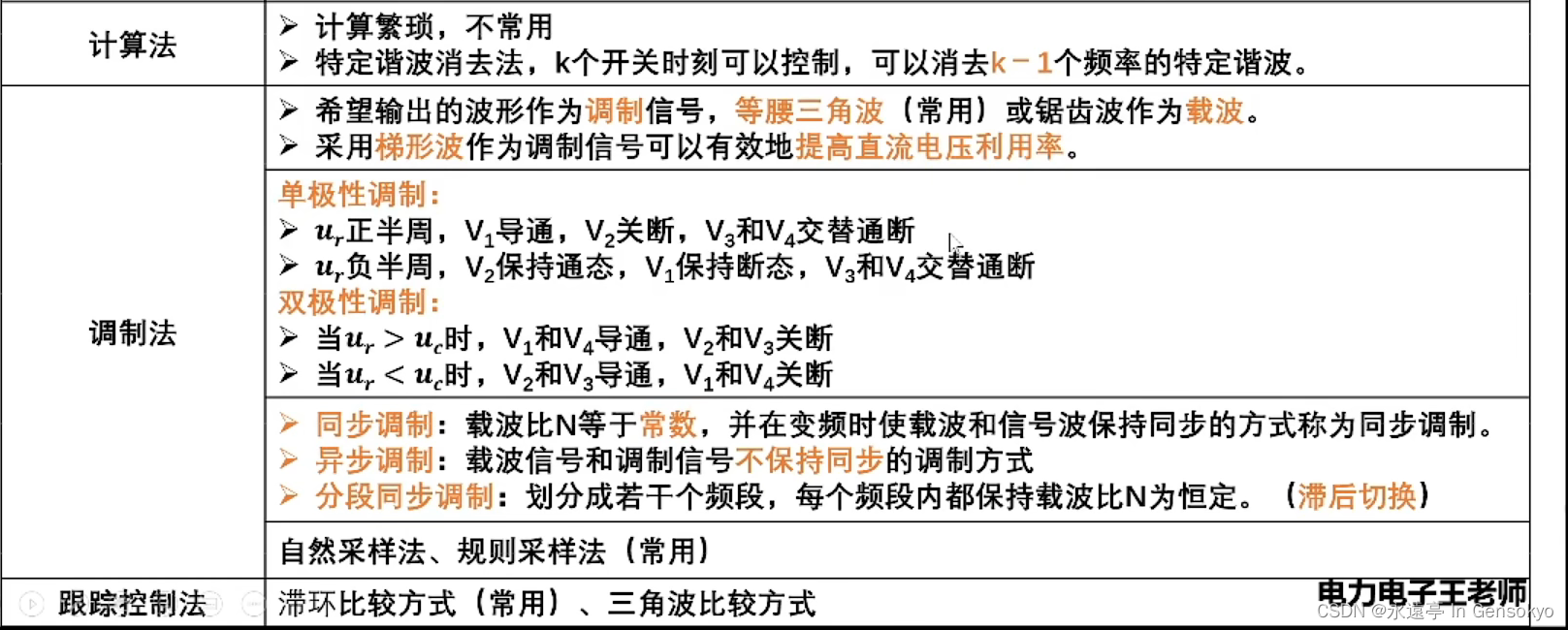

使用PWM的重点在于如何得到PWM波形，基本上分为三大类：计算法、调制法、跟踪控制法。

二、计算法

典型：特定谐波消去法

可以消除指定谐波，如果有K个开关时刻可以控制，则可以消去K-1个频率的特定谐波。

计算法最大的缺点就是计算繁琐，因为需要知道每一个脉冲的起始时间。

三、调制法

调制法是使用最多最广泛的。

调制法把希望输出的波形作为调制信号（调制波），把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。

调制波：正弦信号        载波：锯齿波或等腰三角波

调制法也可分为两类：

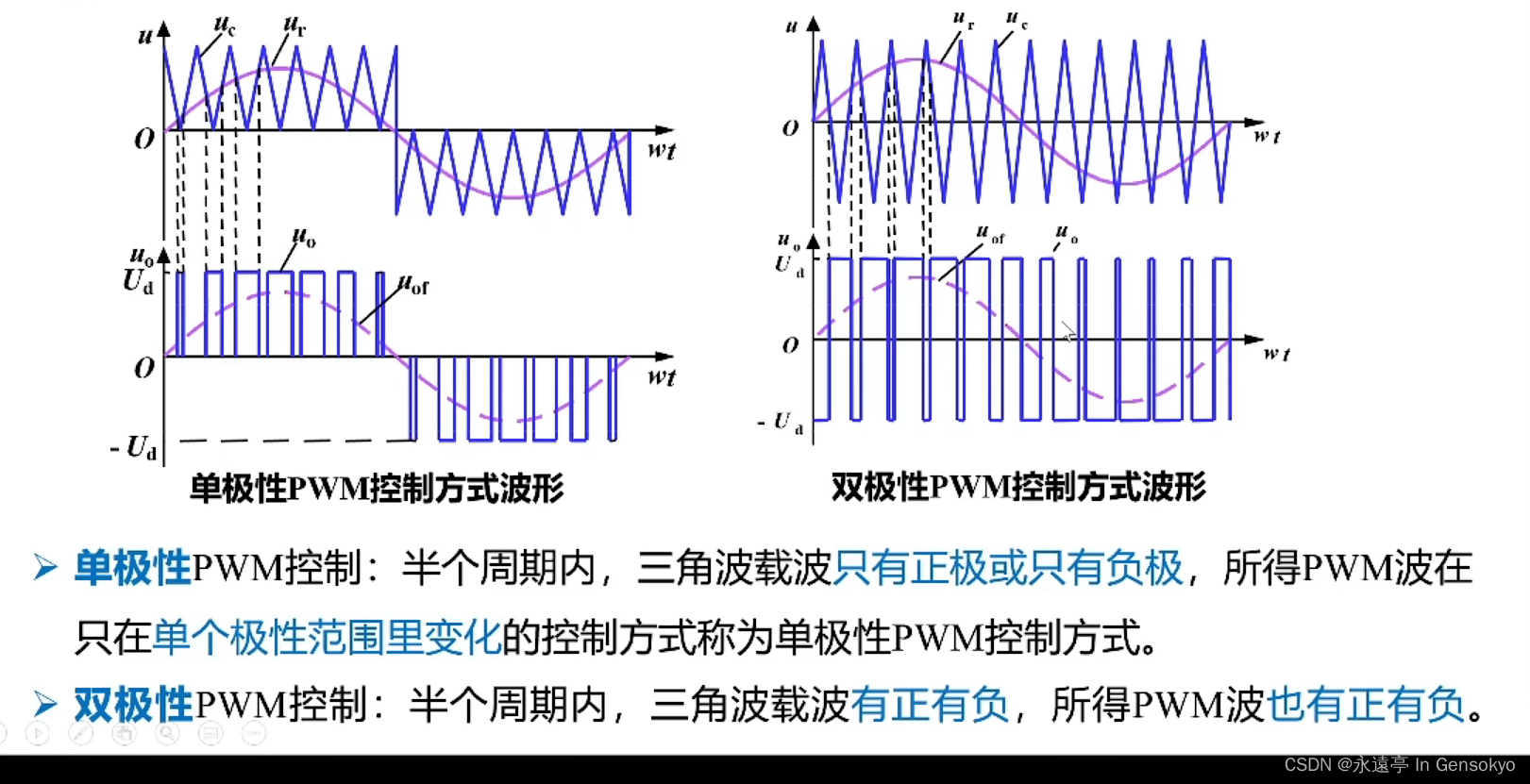

1.单极性PWM控制     2.双极性PWM控制

单极性PWM调制输出的脉冲有三种电平，双极性PWM调制输出的脉冲有2种波形。

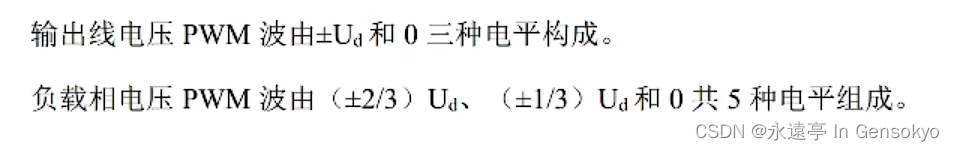

三相桥式PWM逆变只能采用双极性PWM调制。

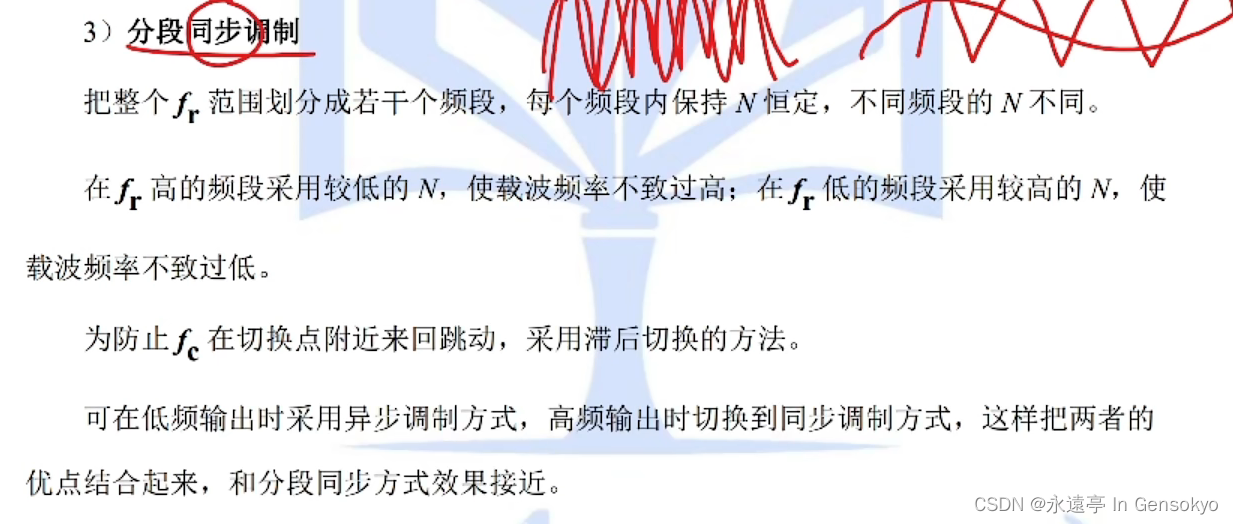

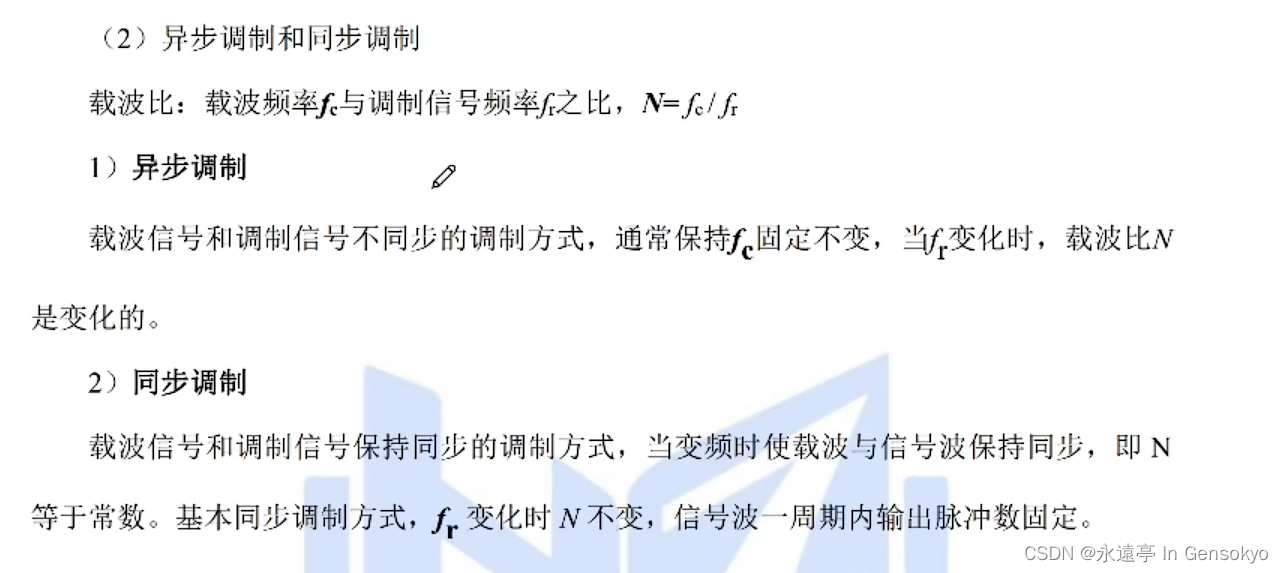

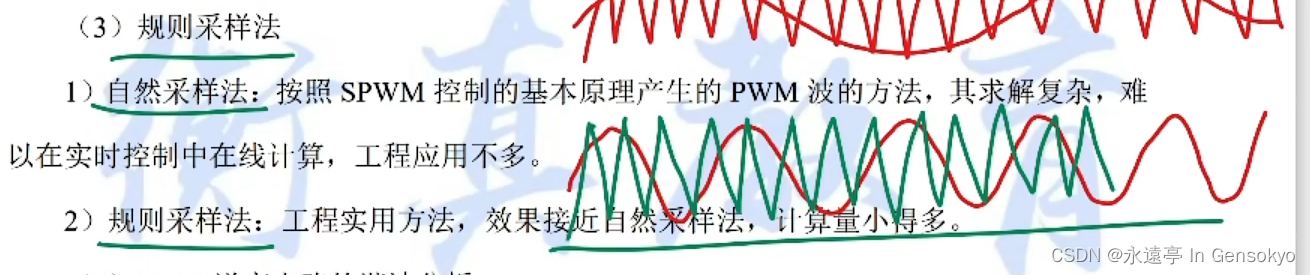

 四、同步调制和异步调制
