学习资料之DCDC直流电压转换器和LDO低压差线性稳压器

一、什么是DC-DC

DC-DC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DC-DC转换器，包括LDO。但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DC-DC。具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC 转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。

DCDC电源可分为三类：Buck降压型,Boost升压型,Buck-boost降压升压型。

​​​​​​​

DC-DC主要原理：

DC-DC是一种高频电能转换装置，主要利用开关器件（MOSFET/晶体管），通过周期性控制开关器件的开闭，实现对输入电压的脉冲调制，实现电压变换、自动稳压功能。

主要由二极管、MOS管、电感、滤波电容、负载等元器件组成，

1. 开关管
开关管是Buck电路中最重要的元器件之一，它用来控制电路的开关状态。开关管一般采用MOSFET或BJT，根据不同的应用场景，可选择不同的开关管。当开关管导通时，电路输入电压通过电感传输至输出端，此时电路中的电流先增大再减小；当开关管截止时，电感储能电流通过二极管从电容放电，此时电路中的电流先减小再增大。因此，开关管的导通和截止可以实现电路的开关控制，并且控制开关管的导通和截止状态可以控制电路输出电压。

2. 电感
电感是Buck电路中的一个重要元器件，它主要用来储存能量和平稳电流。在开关管导通时，电流通过电感可以储存电能，当开关管截止时，电感可以释放电能。因此，电感在Buck电路中扮演着平稳电流和能量储存的角色。根据电感的原理，电感阻抗和电流成正比，因此，电感的大小会影响电流平稳度和能量储存量。电感的选择应根据电路输入电压、输出电压、电流和开关频率等参数进行综合考虑。

3. 二极管
二极管是Buck电路中的一个重要元器件，它主要用来保护开关管免受电感的反向电流攻击。当开关管截止时，电路中的储能电流通过二极管流回电源。因此，二极管需要具有较高的反向电压韧性和较低的正向压降，以确保电路稳定。在选择二极管时，应根据电路的工作频率、电流和峰值反向电压等参数进行综合考虑。

4. 滤波电容
滤波电容是Buck电路中的一个重要元器件，它主要用来消除电路输出电压中的纹波。在Buck电路中，电容的表现类似于一个将AC信号转换为DC信号的滤波器。滤波电容的大小会影响输出电压的纹波和电路的动态响应。当电容变大时，电路的纹波会减小，但响应时间会变慢，而当电容变小时，则相反。因此，滤波电容的选择需要根据电路负载电流和输出电压纹波等参数进行综合考虑。

5. 控制电路
控制电路是Buck电路中的一个重要元器件，它主要用来控制开关管的开关状态。控制电路一般采用模拟控制或数字控制的方式实现，模拟控制通常采用反馈电路对电路的输出电压进行调节，数字控制通常采用独立的控制集成电路或微控制器实现。控制电路的稳定性和精度会影响Buck电路的性能和稳定性，因此，控制电路的设计和优化需要根据电路的工作条件和要求进行综合考虑。

开关电源三大基础拓扑解析：BUCK/BOOST/BUCK-BOOST

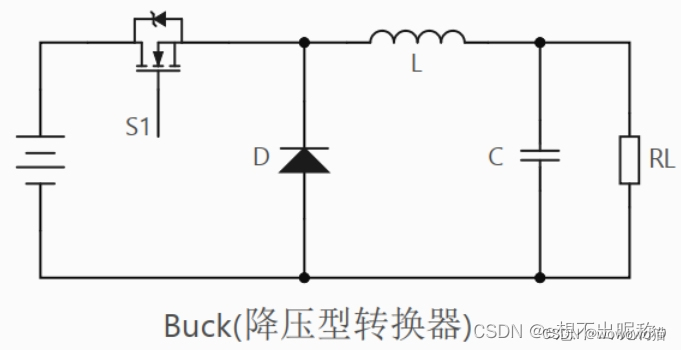

1、BUCK 拓扑电路

Buck电路是一个降压电路，Vi=Vls+Vo。因Vi>Vo,故具有降压作用。

（1）开关管S导通阶段

当开关闭合时，续流二极管D是截止的，由于输入电压Vi与储能电感Ls接通，因此输入-输出压差（Vi-Vo）就加在Ls上，使通过Ls上的电流线性地增加。在此阶段，除向负载供电外，还有一部分电能储存在电感Ls和电容Cr中。

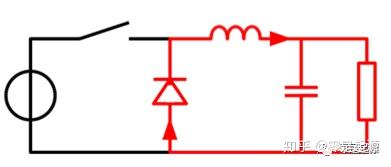

（2）开关管S关断阶段

当开关断开时，Ls与Vi断开，但由于电感电流不能在瞬间发生突变，因此在电感Ls上就产生反向电动势以维持通过的电流不变。此时续流二极管D导通，储存在电感Ls中的电能就经过有D构成的的回路对负载供电。（主要是电容C对负载供电，此阶段一直给电容充电，维持电压稳定）

同步整流Buck和异步整流Buck

降压型(Buck)转换器按整流方式不同，分为异步整流型Buck和同步整流型buck：


非同步整流Buck

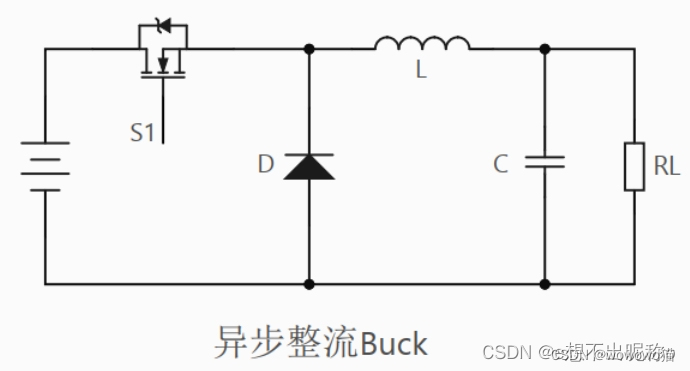

以上描述的通过二极管D来完成的续流回路，这种属于非同步整流型Buck转换器，也叫异步Buck转换器（见左上图“异步整流Buck”）。

续流回路中采用的是二极管，具有单向导电性，不需要外加电路控制其通断，因此它只有一个mos管（或者说开关管）需要用电路控制，也就不用去强调同步控制二极管，即可以理解为非同步。
因为二极管需要一定导通压降才能导通，如果输出电流比较大，那么就会有比较大的额外消耗，另一方面，如果输出电压是比较低的时候，比如说是1.2V，那么二极管导通压降就占了很大的比例。所以在大电流，小电压输出时候效率偏低。

同步整流Buck（Synchronous Step-Down Converter）

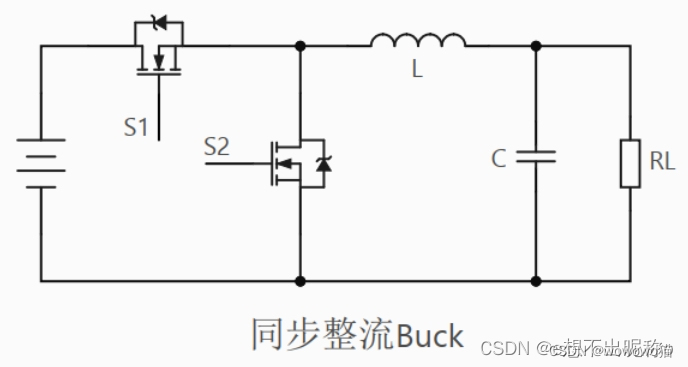

另外还有一种就是同步整流型Buck。同步Buck在电路中续流回路中使用的也是MOS管（Q2），即上下管都是MOS管，因为MOS管本身是需要外部控制的元器件，整流过程中必须根据电源的开关时序同步控制Q1与Q2，所以该电路理解为同步（见右上图“同步整流Buck”）。

同步Buck的控制较为复杂，需要额外的驱动电路和控制电路保证电路正常工作，如果死区时间处理不当，有可能上下管直通，造成MOS管损坏(这是指的是电源控制器外接同步整流MOSFET的情况)。对于内部集成了控制器，上下管的电源管理芯片，由于MOSFET的特性已知，控制和MOSFET集成，可以很好的解决上面提到的控制问题，不需要过多担心。
同步和异步的区别从外部来看是同步的没有续流二极管。BUCK的输出电流是分成两个部分的，一个部分是来自电源，一个部分是来自异步电路中的这个二极管，同步电路把这个二极管用一个内置的MOSFET给替代了，但是这个MOSFET的开和关需要芯片内部额外的控制电路来保持和开关MOSFET的相位关系。

从性价比、可靠性和高电压输出场景表现，优先选择异步BUCK电路。从功耗、效率和非连续工作场景噪声表现，优先选择同步BUCK电路。

2、Boost拓扑电路

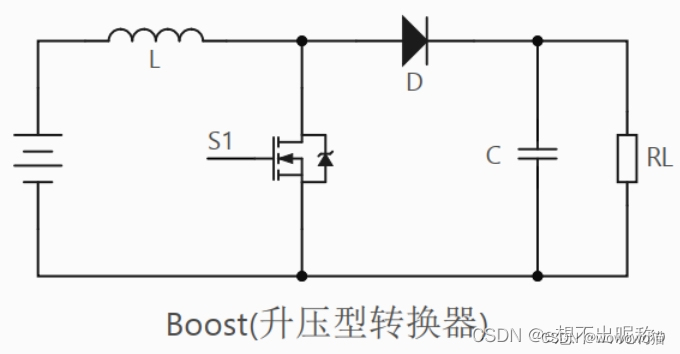

Boost电路是一个升压电路，Vo=Vi+Vls-Vd ,由于Vd值较小，忽略不计，Vi+Vls>Vo,故具有升压作用。

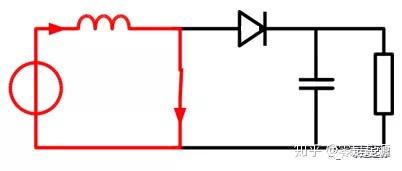

（1）开关管导通阶段

当,开关闭合时，二极管D截止，输入电压经过电感Ls后直接返回，这导致通过通过电感的电流线性地增大。此时输出滤波电容向负载放电。

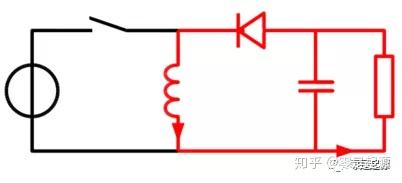

（2）开关断开阶段

当开关断开时，由于电感电流不能在瞬间发生突变，因此在电感Ls上产生反向电动势Vls以维持通过电流不变。此时二极管D导通，Vi和Vls两电压串联后，以超过Vi大小的电压向负载供电，并对输出滤波电容充电。

3、BUCK-BOOST拓扑电路

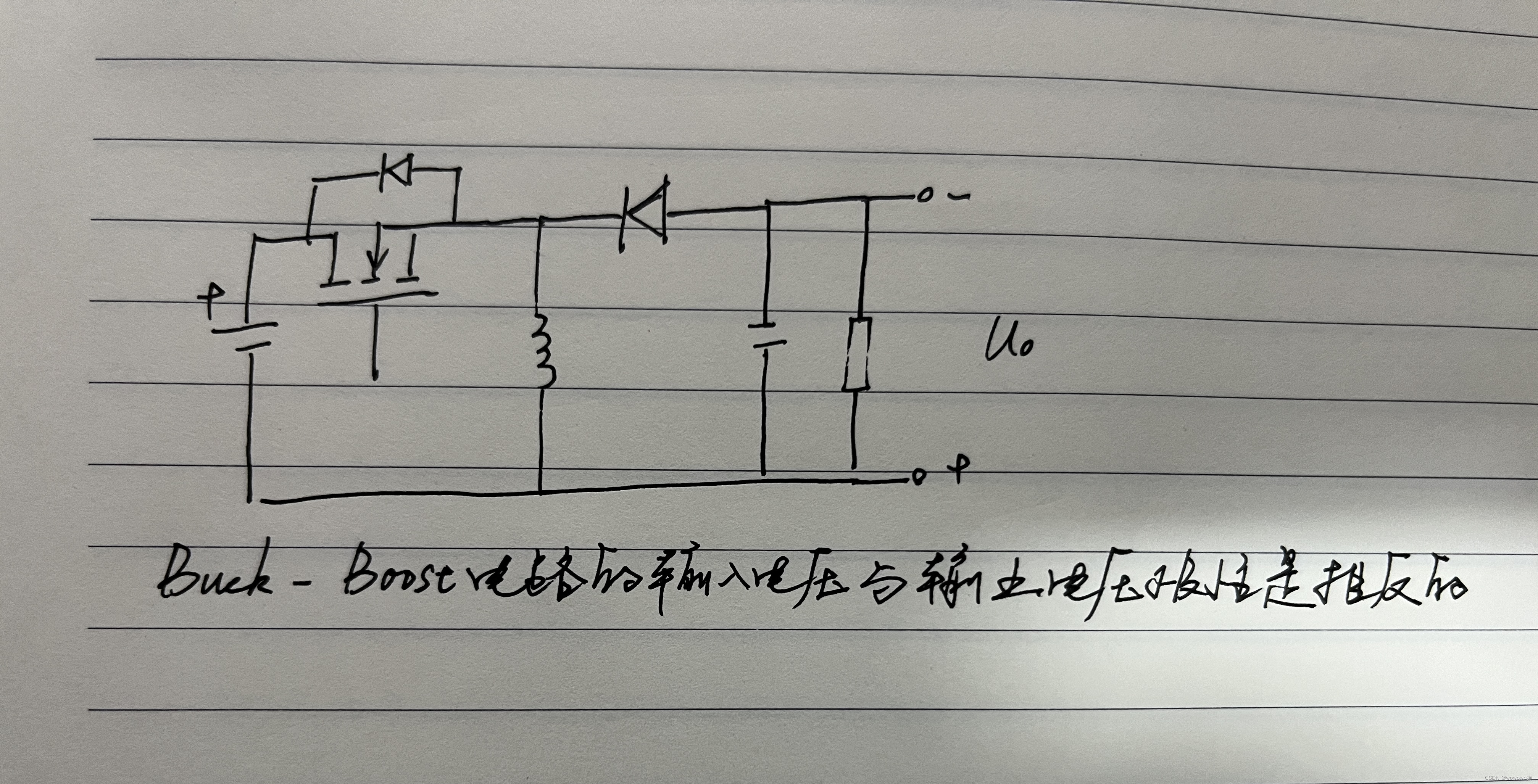

BUCK-BOOST电路的输入电压与输出电压的极性是相反的。

（1）开关管S导通阶段

当开关闭合时，输入电压通过电感L直接返回，在电感Ls上储能，此时电容Cr放电，给负载供电。

（2）开关管S截止阶段

当开关断开时，在电感Ls上产生反向电动势，使二极管D从截止变成导通。电感给负载供电并对输出电容充电，维持输出电压不变。

DC-DC主要参数：

DC/DC选型时首先应考虑输入输出电压，输出负载，效率，成本，封装，开关频率是否满足应用，特殊的应用还需要考虑静态功耗（如手持设备），待机功耗等等。

输入电压范围 (Input Voltage)
考虑实际使用输入的电压波动范围，对照DC/DC器件手册推荐工作电压范围选用，确保不能超过器件规格。

输出电压(Vout)
输出电压是DC/DC很重要的参数，也是电子设备设计者选型时首先应考虑的参数。DC/DC有固定输出电压和可调输出电压两种类型。

最大输出电流 (Max Current)
持续的输出电流能力是DC/DC器件一个重要的参数，选用时要参考此参数，并要保留一定的余量，DC/DC的输出电流参数的选取需评估后级电路的瞬间峰值电流和发热的情况，综合来确定，并满足降额要求（一般满足80%降额，即若实际需要2A则至少应选择2.5A及以上电流输出能力的DCDC）。

纹波噪声 (Ripple)
DC/DC器件开关动作以及对电感电容充放电，都会造成EMI（电磁辐射/干扰）和电源纹波较大问题。若DC/DC器件的纹波较大，会直接影响器件的转换效率，影响系统工作不稳定，发热量偏高，使整个系统的功耗偏大。

开关频率 (Switching Frequency)
DCDC一般有几百K上M的工作频率，开关频率决定了外部电感的选型，频率越大需要的电感值就相对小一些，节省电路板面积。外部电感越大，对纹波的抑制作用越好，缺点是不能快速的响应负载的变化。

效率 (Efficiency)
DC/DC器件具有较高的转换效率，在大功率电源转化中不会造成过大热能损耗和散热问题。同时要关注轻载和重载两种情况，轻载会影响待机功率，重载会影响温升。一般要能够达到80%以上。

负载调整率 (Load Regulation)
电源负载的变化会引起电源输出电压的变化，负载增加，输出电压降低，相反负载减少，输出电压升高。好的电源负载变化引起的输出变化较小，通常指标为3%–5%。负载调整率是衡量电源好坏的指标，好的电源输出接负载时电压降较小。

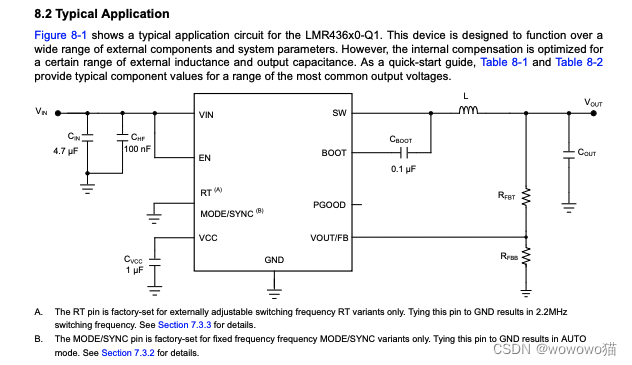

Buck芯片典型电路：

​​​​​​​

---

二、什么是LDO

仅能使用在降压应用中，也就是输出电压必需小于输入电压。

稳压器：若输入电压在合理范围内，保证输出电压为一个恒定的值

低压差：输入输出电压差值不能过大

线性：LDO内部的MOS管工作于线性电阻

LDO主要原理：

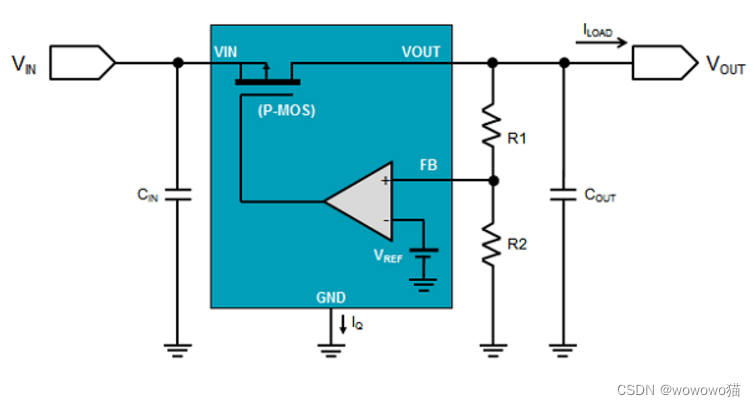

LDO主要由分压电阻、MOS管、放大电路、基准电压组成

LDO工作原理就一句话：通过运放调节P-MOS的输出。

LDO主要参数：

1.输出电压(OutputVoltage)

输出电压是低压差线性稳压器最重要的参数，也是电子设备设计者选用稳压器时首先应考虑的参数。低压差线性稳压器有固定输出电压和可调输出电压两种类型。固定输出电压稳压器使用比较方便，而且由于输出电压是经过厂家精密调整的，所以稳压器精度很高。但是其设定的输出电压数值均为常用电压值，不可能满足所有的应用要求，但是外接元件数值的变化将影响稳定精度。

2.最大输出电流(MaximumOutputCurrent)

用电设备的功率不同，要求稳压器输出的最大电流也不相同。通常，输出电流越大的稳压器成本越高。为了降低成本，在多只稳压器组成的供电系统中，应根据各部分所需的电流值选择适当的稳压器。

3.输入输出电压差(DropoutVoltage)

输入输出电压差是低压差线性稳压器最重要的参数。在保证输出电压稳定的条件下，该电压压差越低，线性稳压器的性能就越好。比如，5.0V的低压差线性稳压器，只要输入5.5V电压，就能使输出电压稳定在5.0V。

4.接地电流(GroundPinCurrent)

接地电路IGND是指串联调整管输出电流为零时，输入电源提供的稳压器工作电流。该电流有时也称为静态电流，但是采用PNP晶体管作串联调整管元件时，这种习惯叫法是不正确的。通常较理想的低压差稳压器的接地电流很小。

5.负载调整率(LoadRegulation)

负载调整率可以通过图2-1和式2-1来定义，LDO的负载调整率越小，说明LDO抑制负载干扰的能力越强。

6.线性调整率(LineRegulation)

线性调整率可以通过图2-2和式2-2来定义，LDO的线性调整率越小，输入电压变化对输出电压影响越小，LDO的性能越好。

7.电源抑制比(PSSR)

LDO的输入源往往许多干扰信号存在。PSRR反映了LDO对于这些干扰信号的抑制能力。

三、LDO和DCDC各自的优缺点

首先从效率上说，DC/DC的效率普遍要远高于LDO，这是其工作原理决定的。其次，DC/DC有Boost，Buck，Boost/Buck，(有人把ChargePump也归为此类)；而LDO只有降压型。

再次，也是很重要的一点，DC/DC因为其开关频率的原因导致其电源噪声很大，输出纹波大，远比LDO大的多，大家可以关注PSRR这个参数.所以当考虑到比较敏感的模拟电路时候，有可能就要牺牲效率为保证电源的纯净而选择LDO。

还有，通常LDO所需要的外围器件简单，占面积小，而DC/DC一般都会要求电感，二极管，大电容，有的还会要MOSFET，特别是Boost电路，需要考虑电感的最大工作电流，二极管的反向恢复时间，大电容的ESR等等，所以从外围器件的选择来说比LDO复杂，而且占面积也相应的会大很多。
