CANoe-IO功能简介

CANoe-IO功能

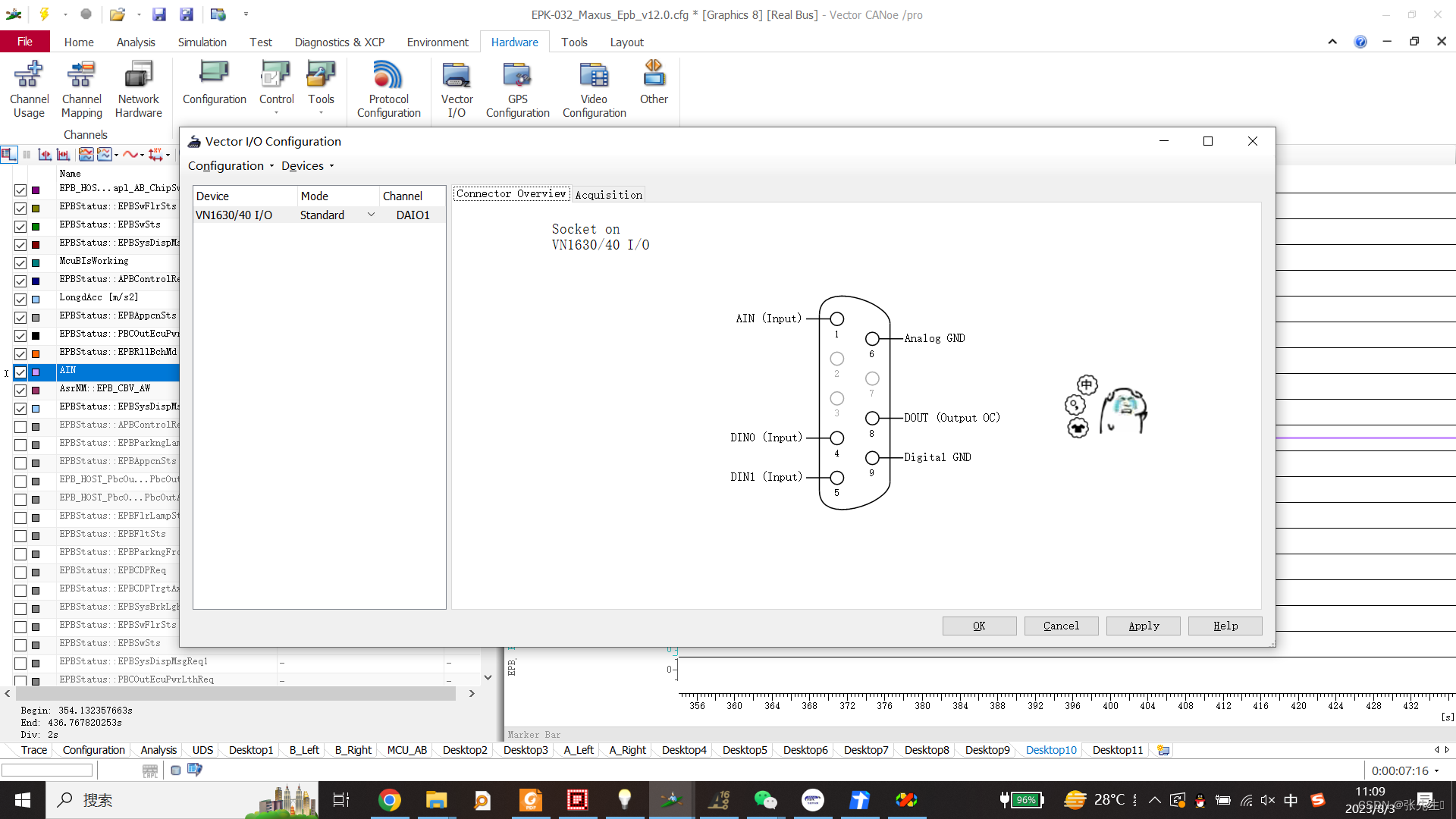

CANoe-I/O功能开启

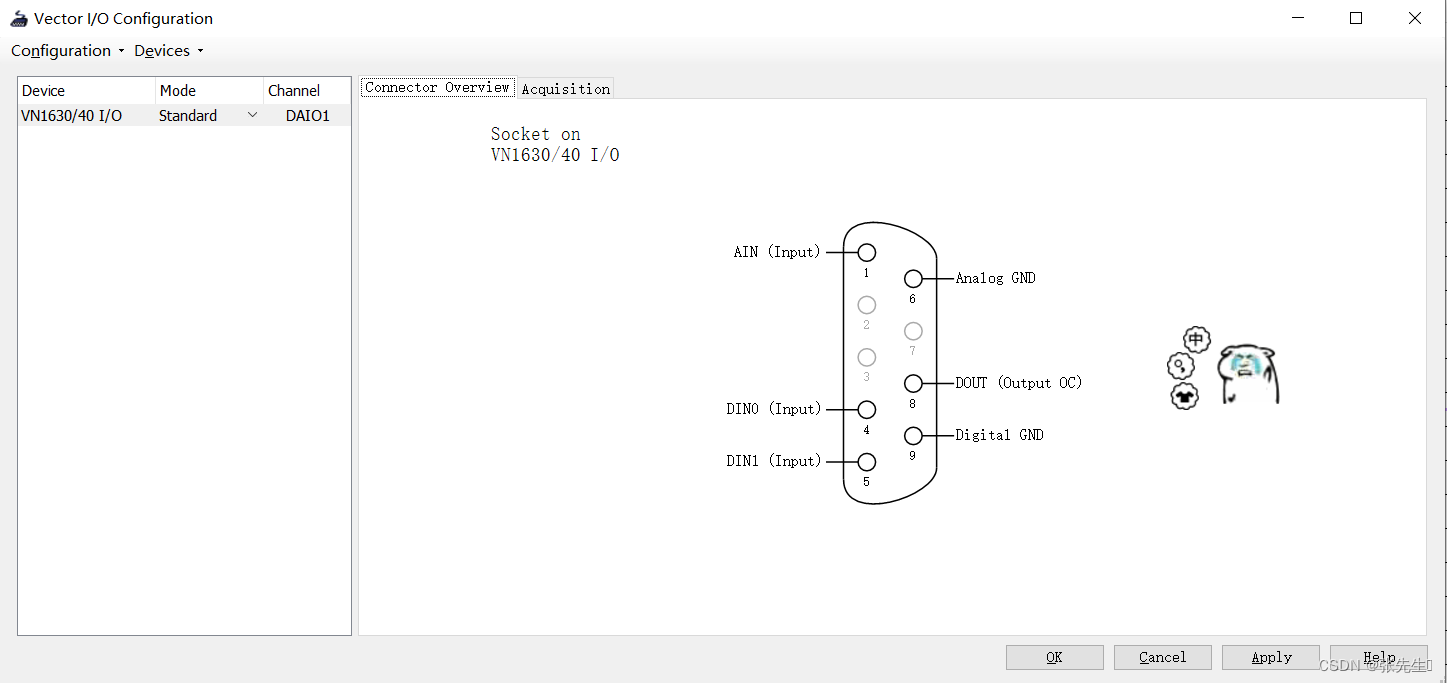

使用CANoe的Vector-IO功能去检测外部信号。在HardWare中的Vector-IO下。就可以添加硬件。

1. 模拟输入：用于检测该引脚上的模拟电压数据，输入电压范围（0-32V）获取的数据可以发送到报文中去。
2. 数字输入1：用于检测改引脚上的数字量，当电压大于2.7V时输出为1，当电压小于2.2V时输入为0.
3. 数字输入2：同数字输入1一致。
4. 模拟接地：用于模拟输入接地，确保输入的模拟电压0电势与被测信号量保持一致。
5. 数字输出：此输出为OC，无法直接驱动继电器等设备，必须有外部驱动电路才能使用，并且此输出的电压也都取决于外部电路。
6. 数字接地：用于数字量接地，确保输入的数字量电压0电势与被测信号保持一致。

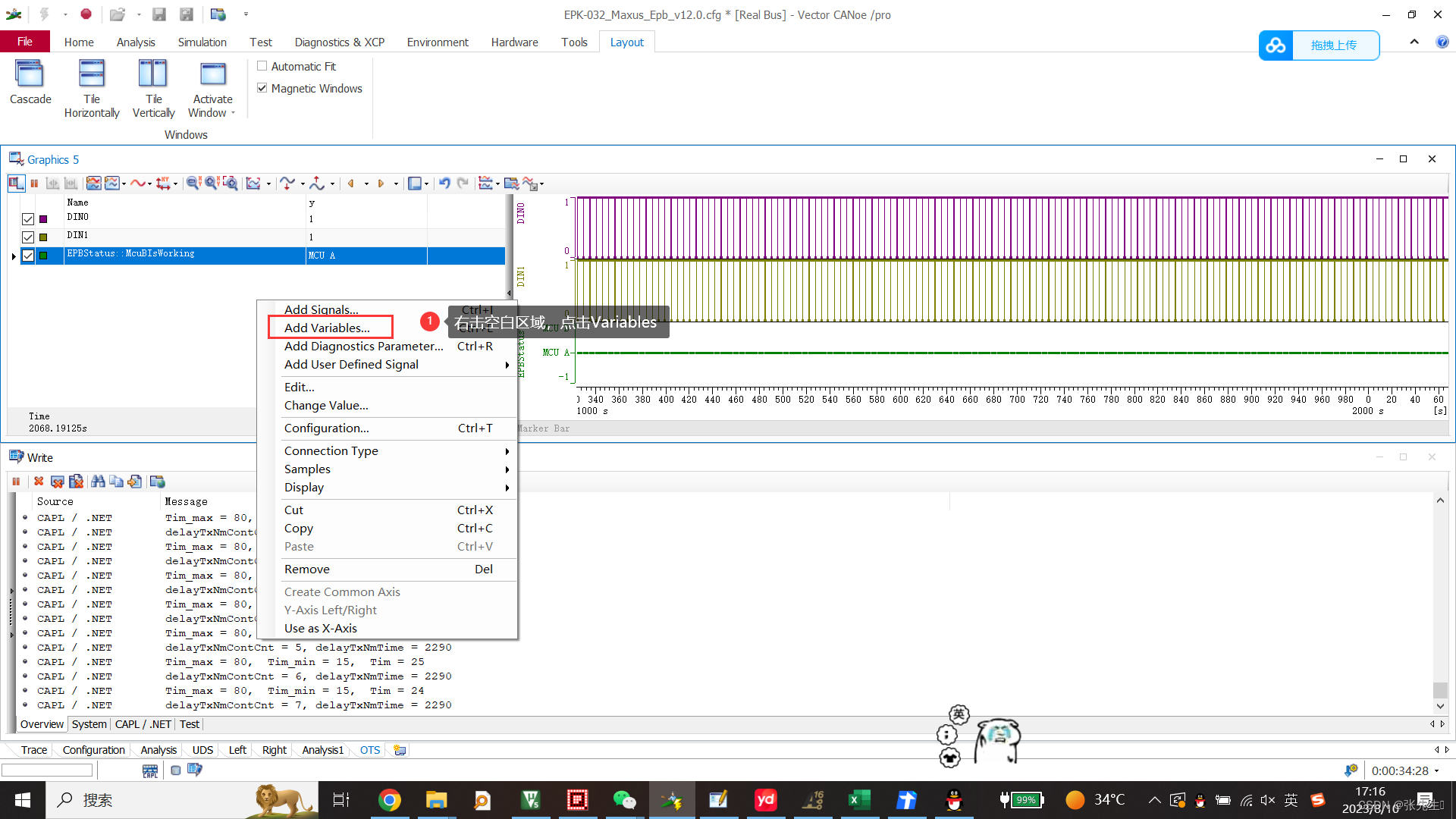

CANoe-I/O通过Graphics查看

CANoe-I/O通过CAPL调用

/*通过CAPL获取IO信号*/

on sysvar IO::VN1600_1::AIN

{

    writeEx(-3,0,"实时电压值 %fV",@this);

    writeEx(-2,0,"实时电压值 %fV",@this);

}

/**/

on sysvar IO::VN1600_1::DIN0

{

    DIN0_IO = @this;

}

on sysvar IO::VN1600_1::DIN1

{

    DIN1_IO = @this;

}

/*通过CAPL控制IO输出*/

on Start

{

x=@IO::VN1600_1::DOUT;

@IO::VN1600_1::DOUT = 1;

setTimer(k,500);

}

on key *

{

  if((this == 'Q')||(this == 'q')){

    @IO::VN1600_1::DOUT = 0;

  }

  if((this == 'W')||(this == 'w')){

    @IO::VN1600_1::DOUT = 1;

  }

}

/*通过CAPL获取电压信号*/

on sysvar IO::VN1600_1::AIN

{

    writeEx(-3,0,"实时电压值 %fV",@this);

    writeEx(-2,0,"实时电压值 %fV",@this);

}

CANoe-I/O通过面板调用

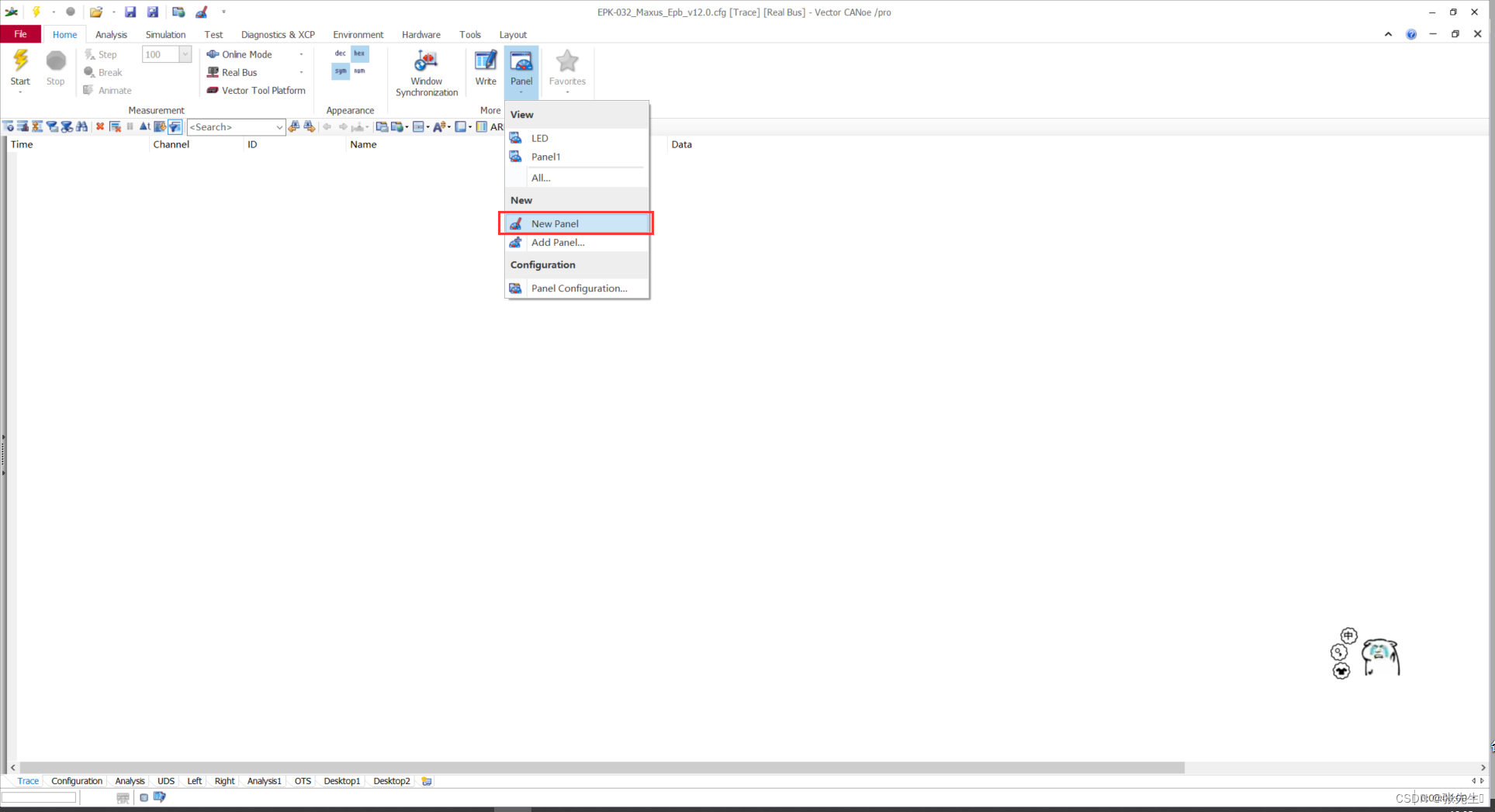

创建一个新的Panel窗口

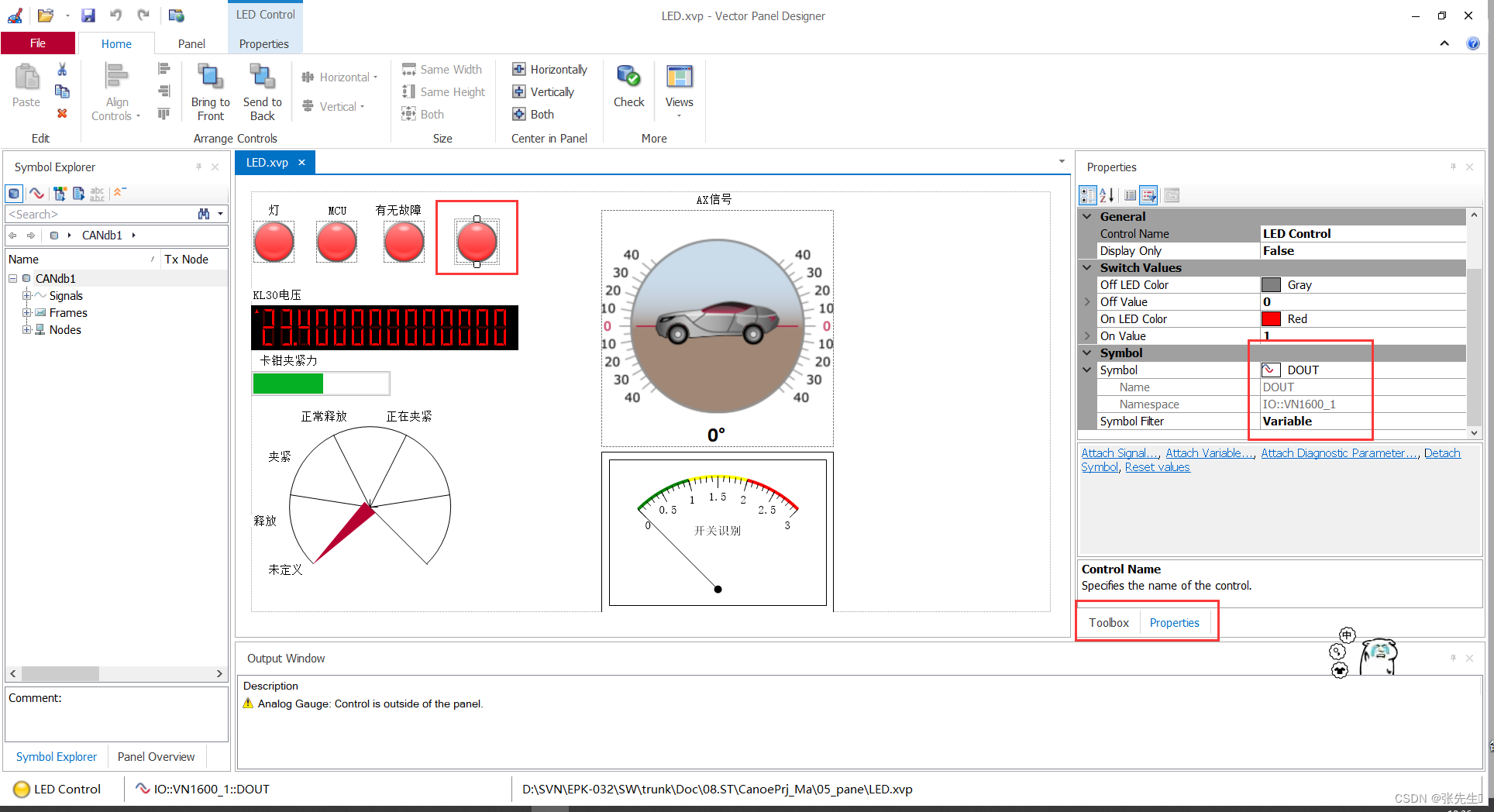

关联信号
