电路分析基础笔记（三）电路等效及电路定理

戴维南定理、诺顿定理及应用； 最大功率传输定理

文章目录

一、等效

电阻串并联及等效

电阻混联及等效变换

电源等效变换

二、齐次定理和叠加定理

三、无源单口网络的等效电路

四、有源单口网络的等效电路

戴维南定理

诺顿定理

含受控源电路分析

五、最大功率传输定理

总结

---

前言

深刻理解线性电路的线性齐次性特性。熟练掌握叠加定理、戴维南定理、诺顿定理和最大 功率传输定理在电路分析中的应用方法和分析过程。

---

一、等效

等效的定义：如果两个单口网络的端口VCR完全相同，或它们的伏安特性曲线在u-i平面上完全重叠，则称这两个单口网络是等效的。两个单口网络外部特性完全相同，则称其中一个是另外一个的等效网络。

单口网络： 具有两个引出端，且两端纽处流过同一电流。

等效条件：保持端口伏安关系相同。（VCR完全相同）

电阻串并联及等效

电阻串联连接及等效变换（电流相同）

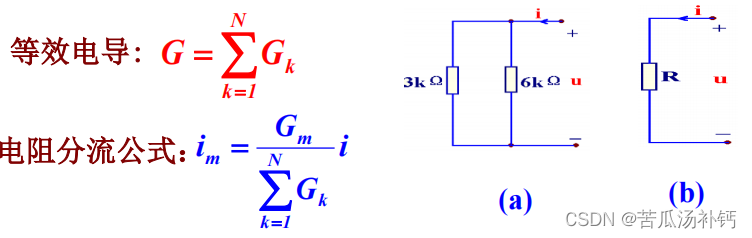

电阻并联连接及等效变换（电压相同）

电阻混联及等效变换

电源等效变换

1、理想电压源
串联：所连接的各电压源流过同一电流。
并联： 只有电压数值、极性完全相同的理想电压源才可并联。

2、理想电流源
并联：所连接的各电流源端为同一电压。
串联：只有电流数值、方向完全相同的理想电流源才可串联。

3、实际电源（受控源）的等效变换

注意：

• 等效条件：对外等效，对内不等效。
• 实际电源可进行电源的等效变换。
• 变换时注意等效参数计算、电源数值与方向关系。
• 理想电源不能等效变换。
• 与理想电压源并联的支路对外可以开路等效；与理想电流源串联的支路对外可以短路等效。

二、齐次定理和叠加定理

齐次定理：线性电路中，当所有激励同时增大K倍时，其响应也相应增大K倍。（齐次性）

• 线性电路：由线性元件和独立电源组成的电路。
• 激励：电路的输入，即独立电源的电压或电流。
• 响应：由激励引起的电路输出（电压或电流）。

叠加定理：线性电路中任一条支路电流或电压等于各个独立电源单独作用时在该支路所产生的电流或电压的代数和。
注意：

• 一个电源作用，其余电源置零： 电压源短路； 电流源开路； 受控源保留。
• 叠加时注意代数和的意义: 若响应分量与原响应方向一致取正号，反之取负。
• 叠加定理只能适用线性电路支路电流或支路电压的计算，不能计算功率。

三、无源单口网络的等效电路

从星形连接变换为三角形连接

从三角形连接变换为星形连接

无源单口网络的化简：

1. 纯电阻单口网络：电阻串并联、T形▲形等效；

2. 含受控源的无源单口网络

• 等效变换法
• 外加电源法
• 递推法

 结论：无源单口网络外部特性总可以用一个等效电阻等效。

四、有源单口网络的等效电路

戴维南定理

线性含源单口网络对外电路作用可等效为一个理想电压源和电阻的串联组合。

• 该定理称为等效电压源定理，也称为戴维南或代文宁定理（Thevenin’s Theorem）；
• 由定理得到的等效电路称为戴维南等效电路，Uoc 和Ro称为戴维南等效参数。

诺顿定理

线性含源单口网络对外电路作用可等效为一个理想电流源和电阻的并联组合。

• 该定理称为等效电流源定理，也称为诺顿定理（Norton’s Theorem）；
• 由定理得到的等效电路称为诺顿等效电路，Isc和Ro称为诺顿等效参数。

含受控源电路分析

(1) 移去待求支路，得到开路电压Uoc
(2) 除源由等效电路，得等效电阻Ro
(3) 接入待求支路求响应

五、最大功率传输定理

一个实际电源模型向负载RL传输能量，当且仅当RL= Ro时，才可获最大功率Pm。



---

总结

电路定理，在线性电路中，任一支路的电流或电压是电路中各个独立源分别作用时在该支路中产生的电流或电压的代数和。
