本文详细介绍了Verdi的完整界面，包括工具栏图标、常用操作，如查看波形、显示信号、跳转代码行、修改字体大小等。还涵盖了波形窗口的使用，如全屏显示、放大/缩小、光标和标记操作，以及数值进制设置。此外，讨论了如何查找信号、保存波形文件和使用WaveformCompare功能。Verdi的快捷键和通过tb生成波形文件的方法也得到了阐述。
目录
$fsdbDumpfile(fsdb_name[,limit_size])
$fsdbDumpvars([depth, instance][, “option”])

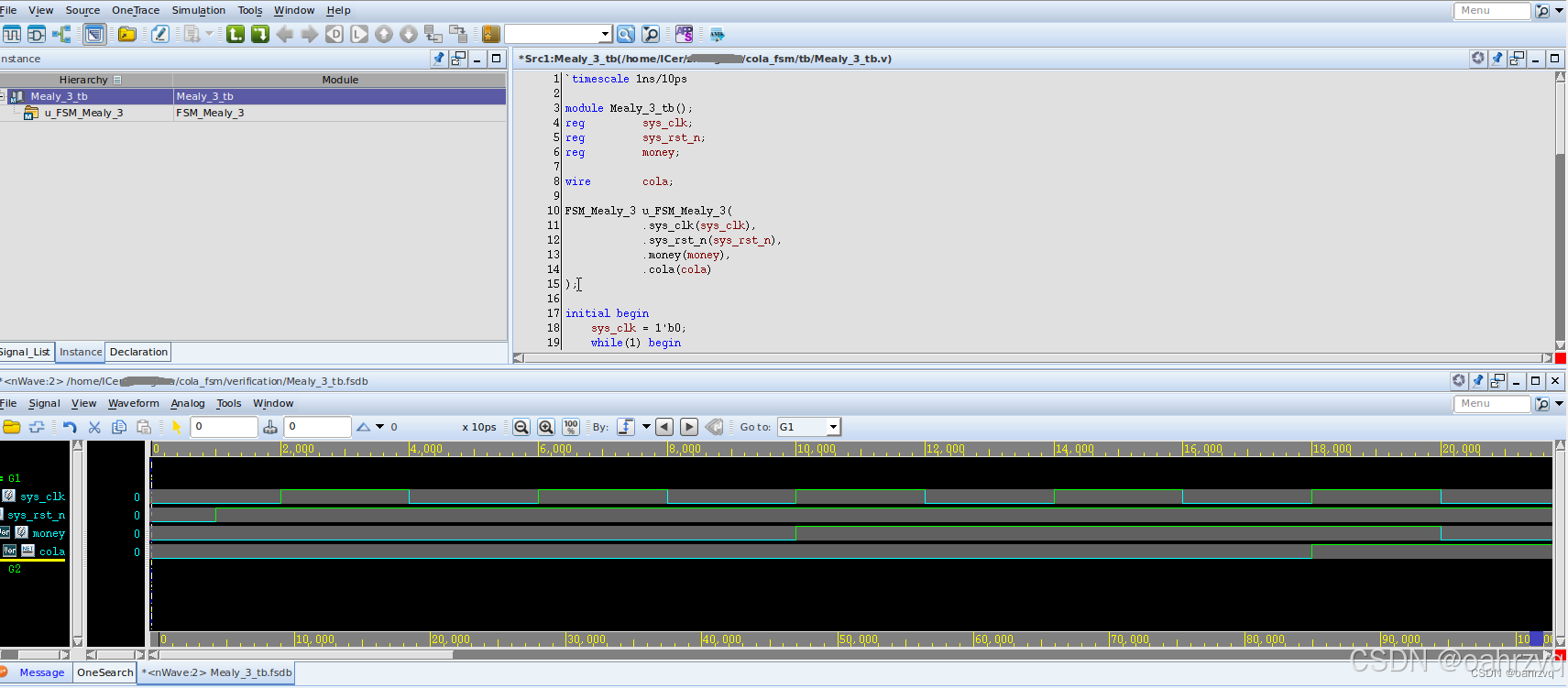

Verdi完整界面
恢复默认窗口界面：window -> hardware debug mode
工具栏图标
在工具栏右键可以自行添加或删除图标
：打开设计文件
：打开波形窗口；打开原理图；打开时序图

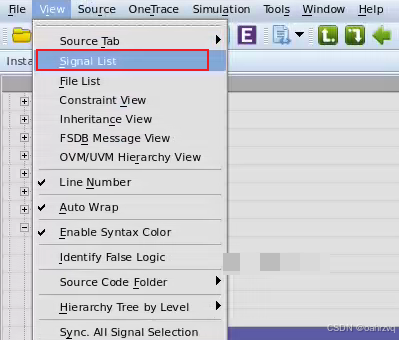

：打开信号列表
打开信号列表效果：
：新建源标签；编辑设计文件（快捷键e）；
新建源标签：
在代码窗口下方工具栏右键同样可以新建源标签
编辑设计文件：
会自动打开编辑窗口，可以直接在Verdi对代码进行修改
：
查看当前模块如何被例化；查看当前模块如何定义（也可以双击模块例化名）
上一步操作；下一步操作（ctrl+alt+f,ctrl+alt+b）
查看当前信号被那些信号驱动；查看当前信号会驱动那些信号
双击选定信号后跳转到上一处出现位置；跳转到下一处出现位置（快捷键p，n）
：显示上一层；显示下一层
bookmark：标签（快捷键ctrl+F2），在特定的代码处设置标签可以实现快速跳转（shift+F2前一个标签，F2后一个标签）
：查找当前代码中的特定字符串（快捷键/）；向上查找；向下查找
查找快捷键：
查找范围：shift+S；source -> find scope
查找信号
法一：shift+A；source -> find signal/instance/instport
法二：在instance窗口右键，选择Show Search/filter，可查找某一信号
常用操作（ntrace窗口）
查看某个或多个信号波形
法一：选中后直接拖到波形窗口
法二：选中后ctrl+w
法三：选中后ctrl+4
打开模块原理图

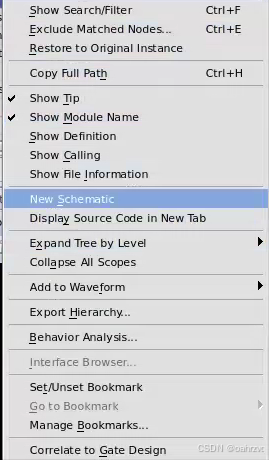

在instance窗口中选中要查看模块，右键选择New Schematic
显示原理图中的各个信号/端口/模块名
打开原理图，在原理图工具栏中的view窗口
获得波形时刻代码里的数值
Source -> Active Annotation
获得代码内的参数值
将鼠标放到参数上，自动显示参数值
跳转到代码文件中的指定行
快捷键g
重新加载设计文件
快捷键shift+L
修改Verdi中的字体大小
tools -> prefences -> general -> font and size
可修改工具栏、菜单、波形和控制台等字体大小

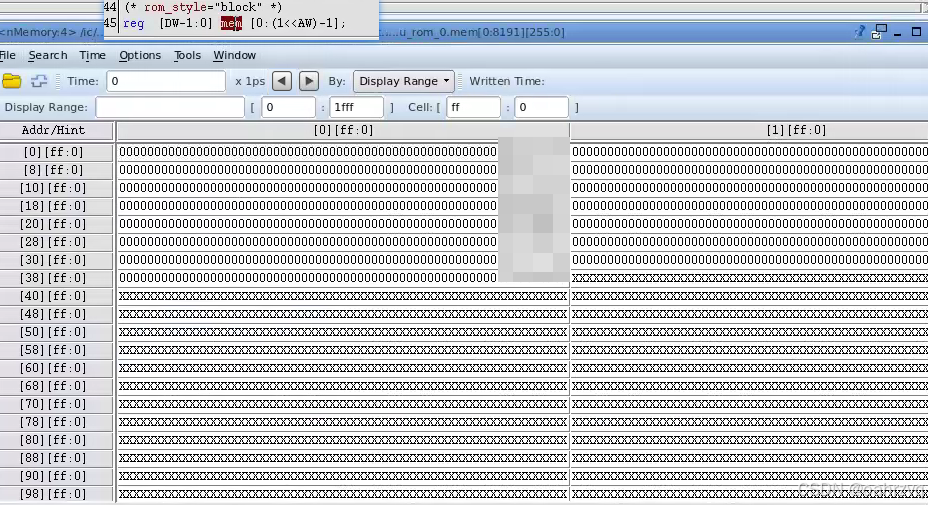

查看mem中数据
将MEM信号拖至窗口，即可打开
波形窗口nwave
波形全屏显示
先点击波形窗口右上角的undock按键，再点maximize，即可实现全屏显示；从全屏恢复则点击dock按键
定位代码位置
双击信号波形，可实现信号在代码窗口中的定位，在波形窗口对信号drag，在代码窗口进行drop，可实现相同功能
波形放大/缩小
按住ctrl键并向上滚动或向下滚动鼠标滚轮，可以对波形进行放大或缩小，对应快捷键为shift+z或Z
点击鼠标左键不放，在任意位置进行横向拖动后释放，会对波形进行局部放大
Cursor （黄色）Marker （白色）
左键是Cursor，中键是Marker，点击鼠标左键可实现黄色光标的时刻定位，点击鼠标滚轮可实现白色光标的时刻定位（ mark time）。右键放大黄色光标和白色光标之间波形
工具栏的两个时刻框内会分别显示两个光标对应的时间，紧邻的数字和单位代表两个光标的时间差，可以点击三角符号选择显示时间差还是对应的频率。
数值进制设置
显示信号的数值大小和变换过程，选中多位位宽信号后，在此窗口点击右键，可出现一些功能选项。
设置信号的显示格式，可以选择二级制，十进制，ASCII码等，默认为十六进制。
设置信号的符号，可以选择无符号格式，二进制有符号补码格式等。
设置对位位宽信号为数字后模拟波形形式。
信号窗口
（1）重命名，可对信号或分组进行重命名。
（2）移动信号，点击后可将对应信号移动至黄线位置，对应快捷键为M。
（3）组操作，包含分组展开，折叠展示，新建插入等操作。
（4）drag & drop在信号窗口对信号进行drag与drop，可实现信号在该窗口的复制与粘贴。
（5）显示信号的驱动，负载或连接性等信息，至该窗口内，不常用。
（6）信号的进制格式和符号设置，同数值窗口的相关设置。
（7）信号的剪切，复制和粘贴操作。
（8）多位宽信号的展开或折叠显示。
（9）可对bus（多位宽）信号进行调整显示，或将多个信号进行重组显示等，例如，为了显示一个新的重组信号bus_new = {cnt[3:0],cout,cout}，可以将cout信号复制为两个，然后选中这些信号，右键并选择：bus operations - > create bus（对用快捷键K），打开信号重组窗口，进行简单操作，即可完成信号的重组显示。
（a）添加注释，或空白行等便于熟悉，清晰的显示
（b）对多个信号进行逻辑操作，并生成新的信号，予以显示，便于判断多个条件成立的情况，例如，为了找出“rstn = = 1”，“cnt = = 4’h4”,“cout = = 0”的时刻，可以选中这些信号，右键并选择：logical operation ，打开逻辑操作窗口，expression，框内默认对多个信号进行“&”操作，以双引号为边界，对相关信号进行逻辑重写，生成结果信号，可用于指示重写逻辑有效的时刻，示意图如下：
保存/加载波形文件
File - > Save Signal，File - > Restore Signal
Save Signal（对应快捷键shift + s），可将波形窗口中的信号以及相关设置保存到后缀名为.rc的文件中，下次打开波形文件后，通过Restore Signal 操作（对应快捷键R）指定.rc文件，可直接恢复上一次添加的相关信号及对应设置至波形图中。
显示信号层级路径
View - > Hierarchical Name ，快捷键H
自动计数
（1）Grid Options 网格计数
可以指定在波形窗口中绘制网格线，选项包括Rising Edge，Falling Edge和Both Edges。
View - > Grid Options
选中grid和grid counter with start number
如图信号下方出现了数字，用于计数，
（2）自动计数器
右击PCLK信号，选择Add Counter Signal by ，选择上升沿，下降沿，任意沿中的一个。
统计信号跳变次数
统计出某个信号在特定时间段内的跳变的次数。
View - > Signal Event Report
Rising：指的是指定marker时间段内上升沿数。
Falling：指的是指定marker时间段内下降沿数。
Waveform Compare比较波形
Tool - > Waveform Compare
查找信号的值
选择bus value时可以使用通配符*
在波形中显示状态机状态名称
tools ->Extract Interactive FSM
显示信号高位0
在 nWave 菜单栏依次点击 View --> Leading Zeros，之后就可以补全高位的 0
波形窗口快捷键
c 调整所选波形颜色，线的粗细和类型
C 关闭波形窗口
t 随机改变波形颜色
f 波形全部显示
z 波形缩小
Z 波形放大
l (last view)跳转到上次波形位置
g (get signal)添加信号，显示波形
n (next)search forward选定信号按指定的值向前跳转
N 向后跳转
m 将信号移动到黄线
h 显示信号层级路径
H 是否高亮所选信号
M 添加标记时刻（maker）
y 将黄线移动到中央
ctrl+R+-> 右移半屏
ctrl+R+<- 左移半屏
Verdi加载
打开Verdi没波形怎么办
先在工具栏点击对应图标创建新的空白波形窗口，点File -> Open 找到编译生成的fsdb/vf波形文件，点击右上角绿色加号后再点ok，就能成功加载波形文件，接下来想看什么信号自己拖到窗口就行
fsdb dump操作命令
$fsdbDumpfile(fsdb_name[,limit_size])
指定波形文件名，第二个参数可选择用来限制波形的大小(MB)。
$fsdbDumpvars([depth, instance][, “option”])
depth表示要加载波形的层次：
0表示当前instance下的所有变量以及其它module实例的波形，1表示当前instance中的变量的波形，不包括当前instance中的其它module实例的波形，2表示包含当前instance以及其中的第一级子instance的波形；以此类推。
instance指定要加载波形的module名。
option加载波形的选项：
+IO_Only – 只加载IO port信号；
+Reg_Only – 只加载reg类型信号；
+mda – 加载memory和MDA信号；
+packedmda – 加载packed MDA；
+struct – 加载structs；
+parameter – 加载parameter；
+fsdbfile+filename – 指定fsdb文件名字。（可覆盖dumpfile操作）
$fsdbAutoSwitchDumpfile(file_size, “fsdb_name”, number_of_files[, “log_file_name”, “+fsdb+no_overwrite”])
当波形的大小达到限制后自动以一个新的波形文件起始加载波形；在所有的波形文件加载完成后，会创建一个virtual FSDB文件，文件后缀.vf。查看波形时只需要加载此文件就可以合并所有的波形文件。
file_size：波形文件大小限制，单位为MB，最小为10M，若值小于10M则默认10M；
file_name：波形文件的名字，在实际加载波形时，文件名为file_name_000.fsdb ile_name_001.fsdb…；
number_of_files：最多可以加载多少个file_size这么大的波形文件，如果写为0，则默认没有限制；
log_file_name：指定log文件的名字，log文件中会记录每段波形的起始和中止时间
+fsdb+no_overwrite—当number_of_files限制的个数达到时停止dump波形；
后续补充......
