运放参数解析

唐老师讲电赛

笔记总结

可以的话请大家去b站看原视频更详细

运放数据手册详解,运算放大器参数详解 运放选型必备 2023年全国电赛必备 硬件工程师必备 电源工程师必备德州仪器OPA2227圣邦微江苏润石3PEAK思瑞浦_哔哩哔哩_bilibili

一.基本概念

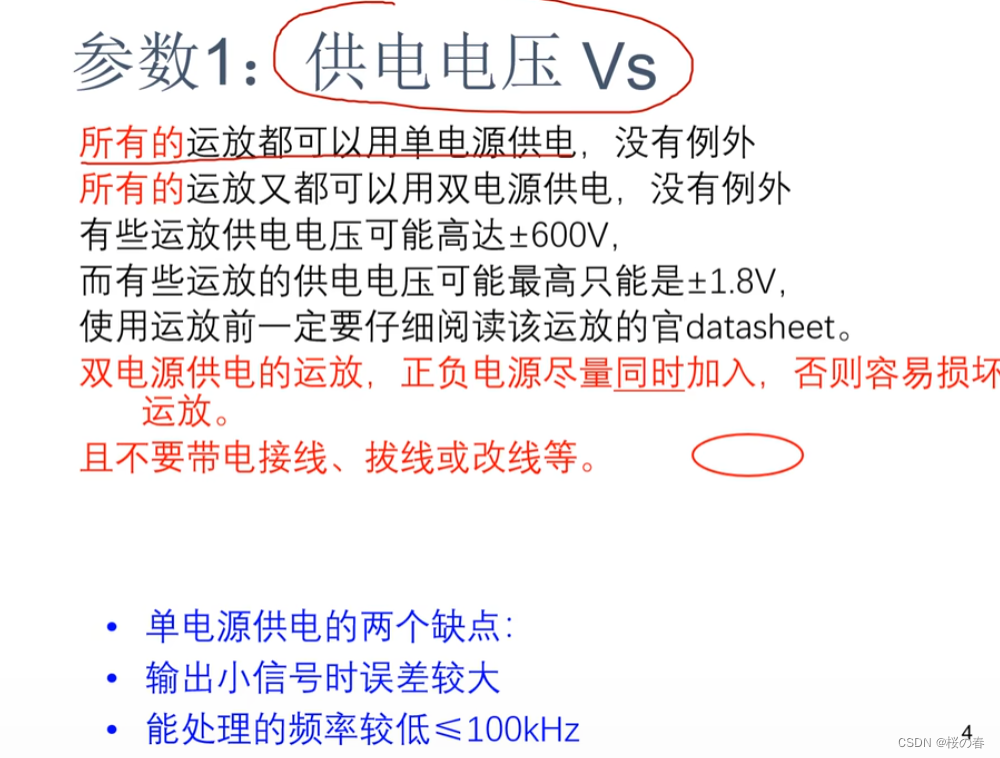

1.供电电压vs

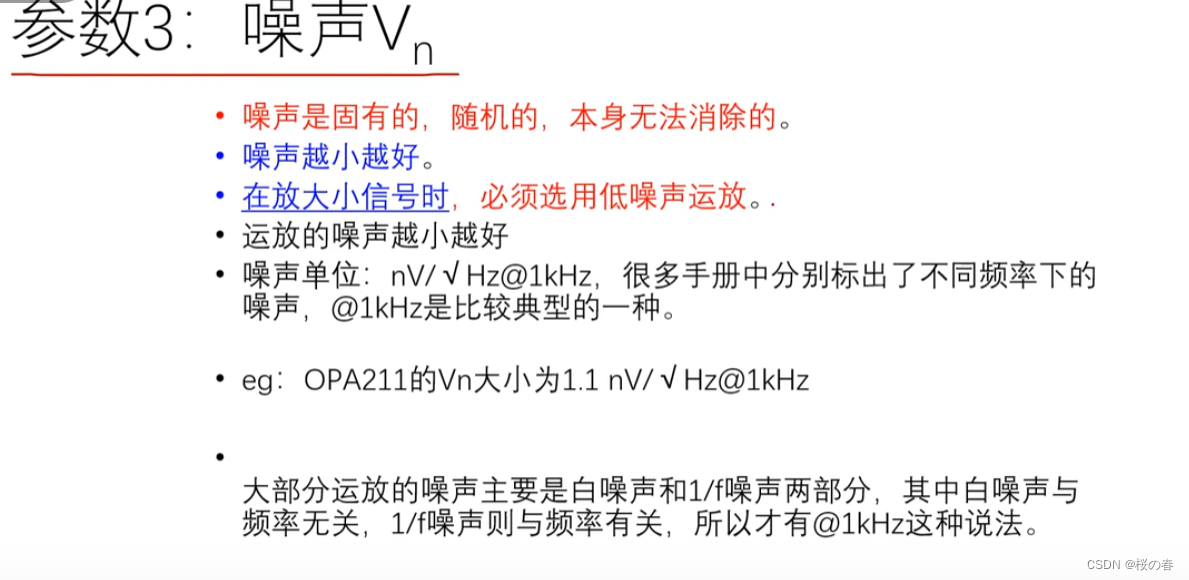

2.噪音Vn

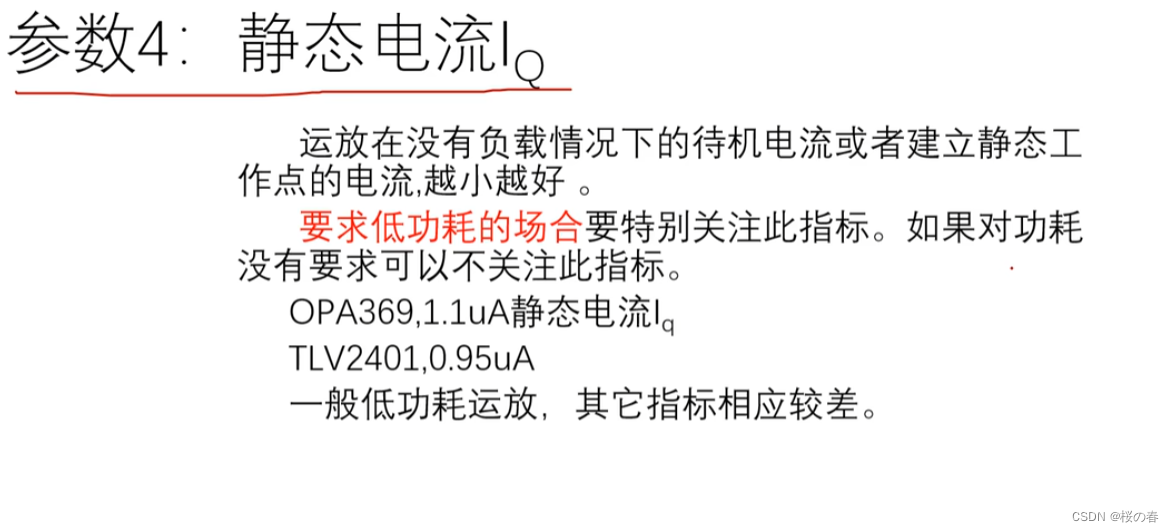

3.静态电流IQ

对于手持设备和电池供电设备iq越小越好

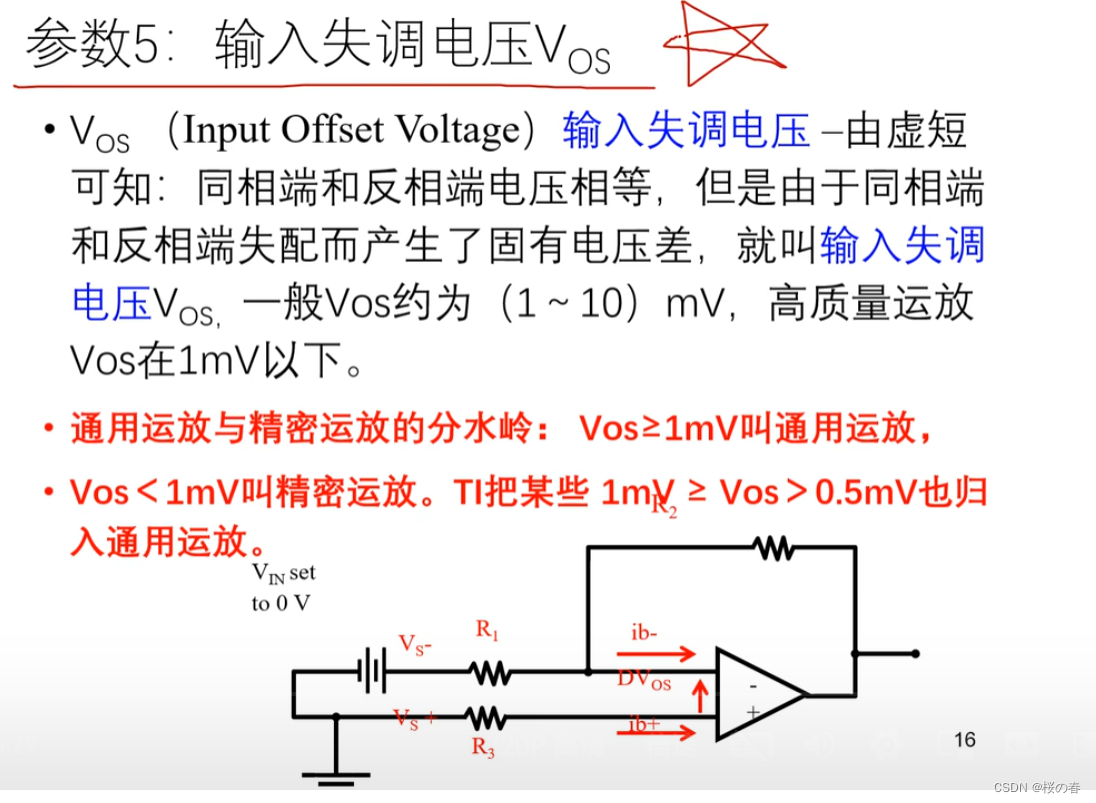

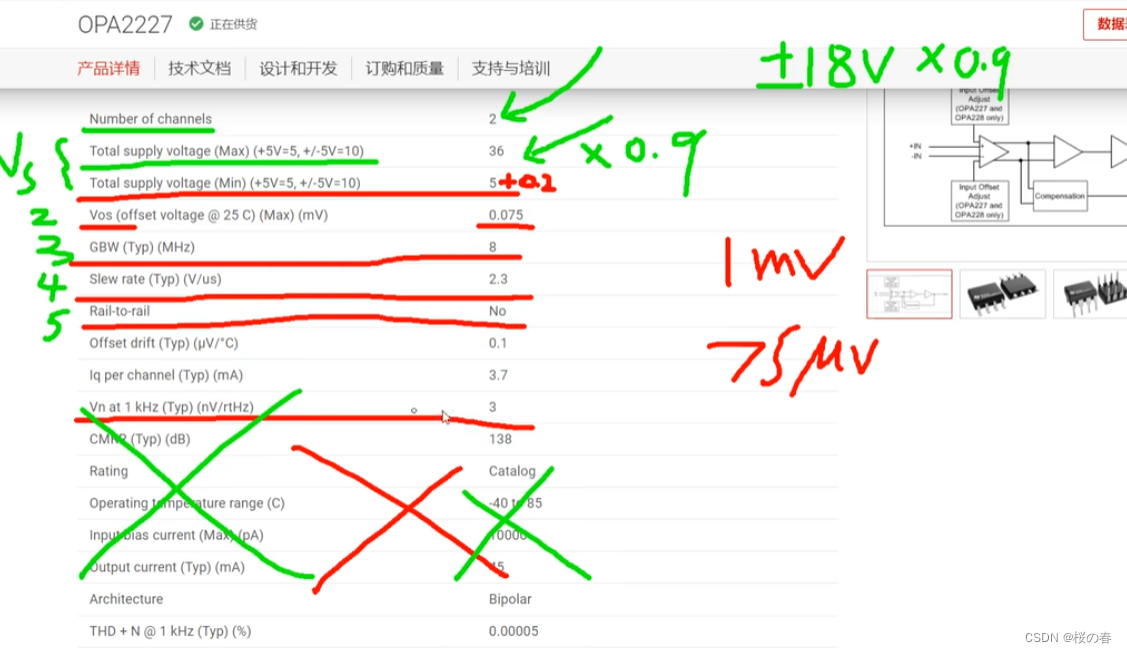

4.输入失调电压Vos

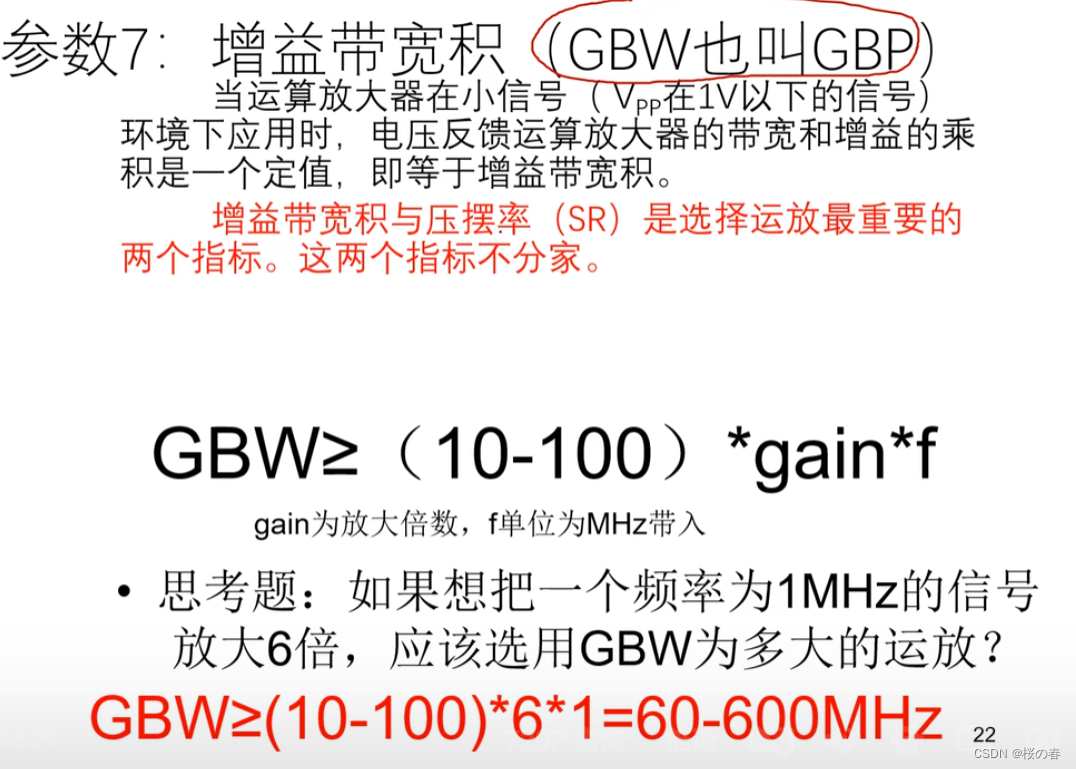

5.增益带宽积GBW/GBP

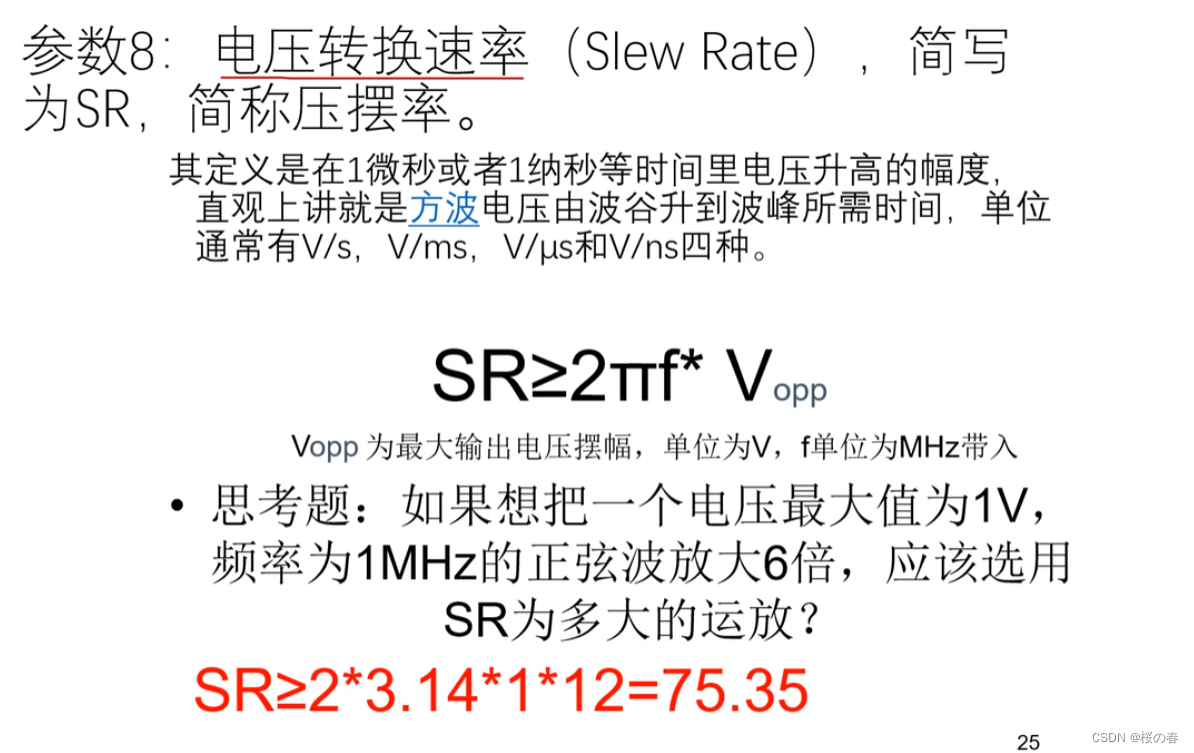

6.电压转化率 SR

影响参数:f   Vopp()max值

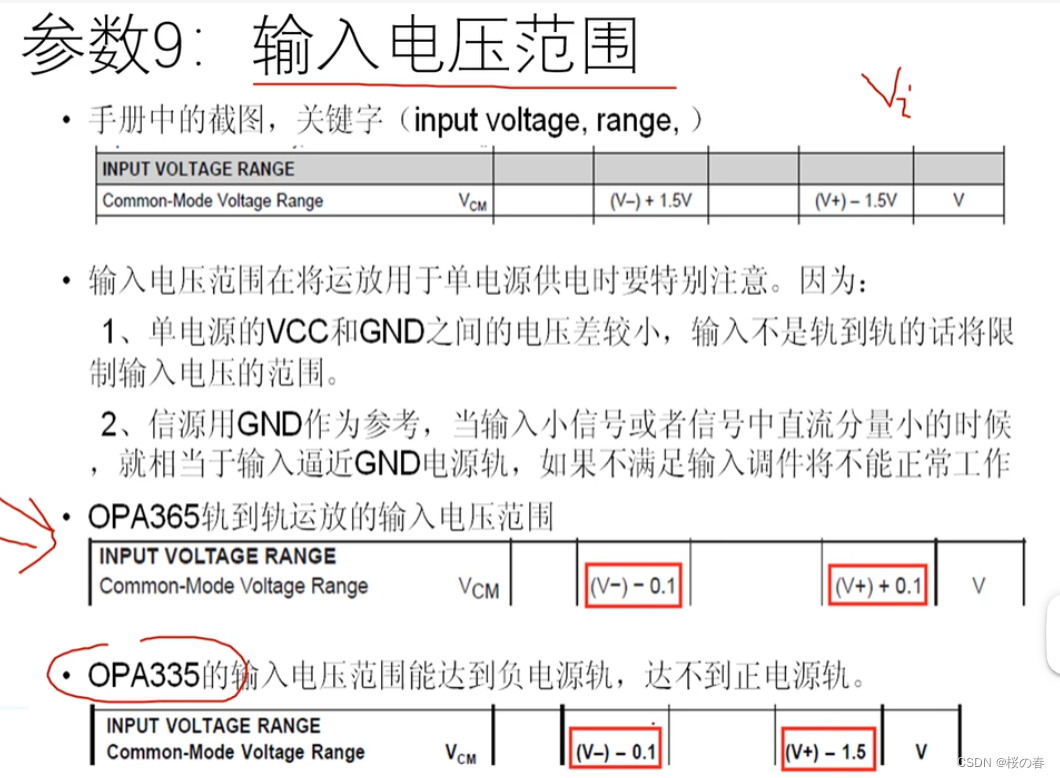

7.输入电压范围

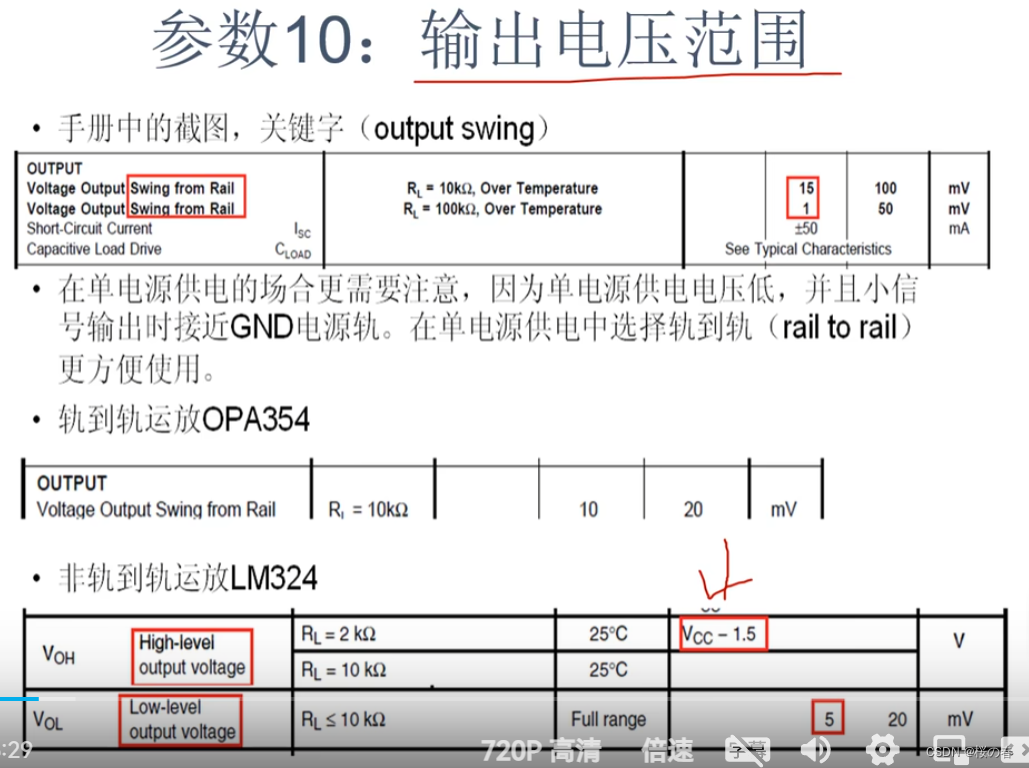

8.输出电压范围

9.拓展

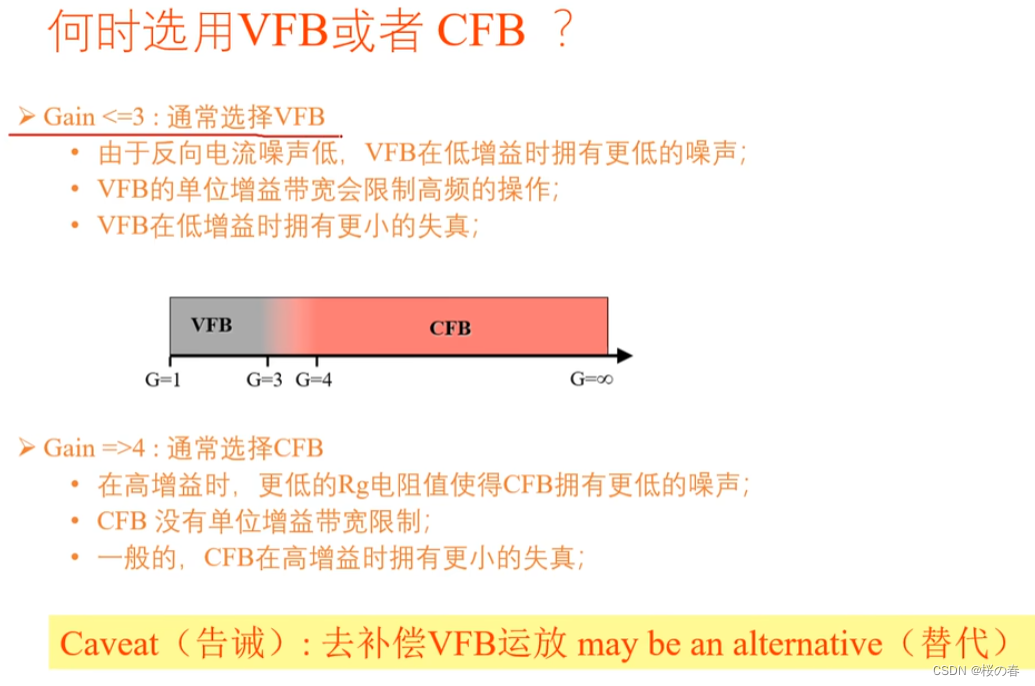

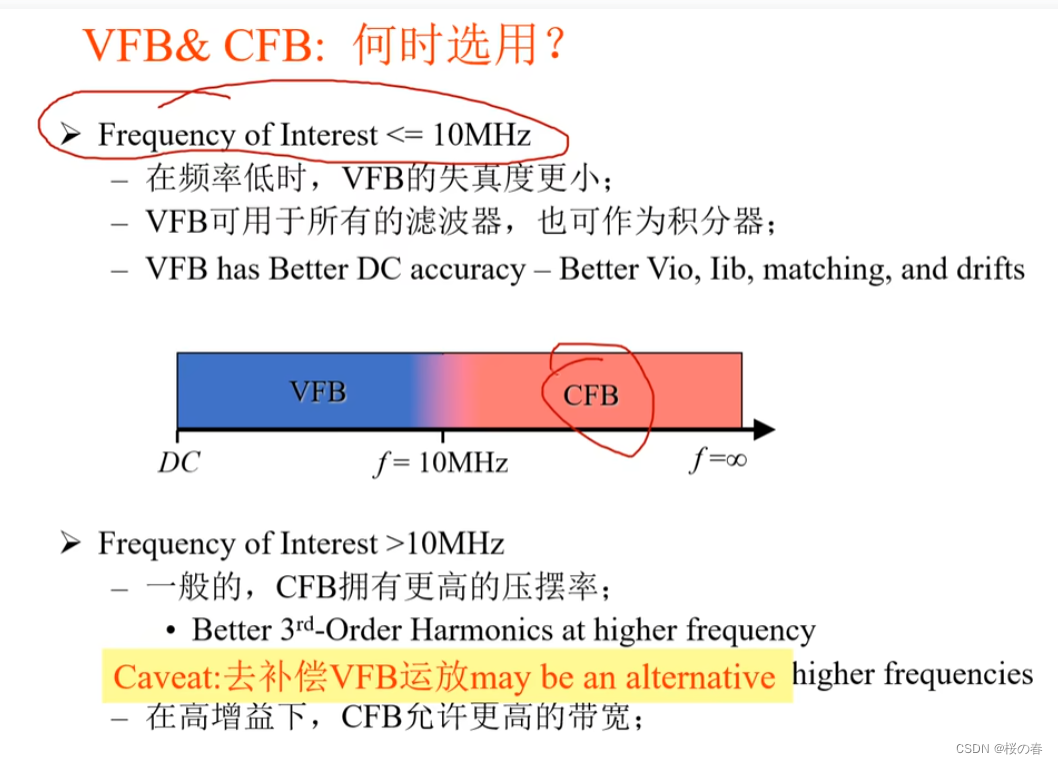

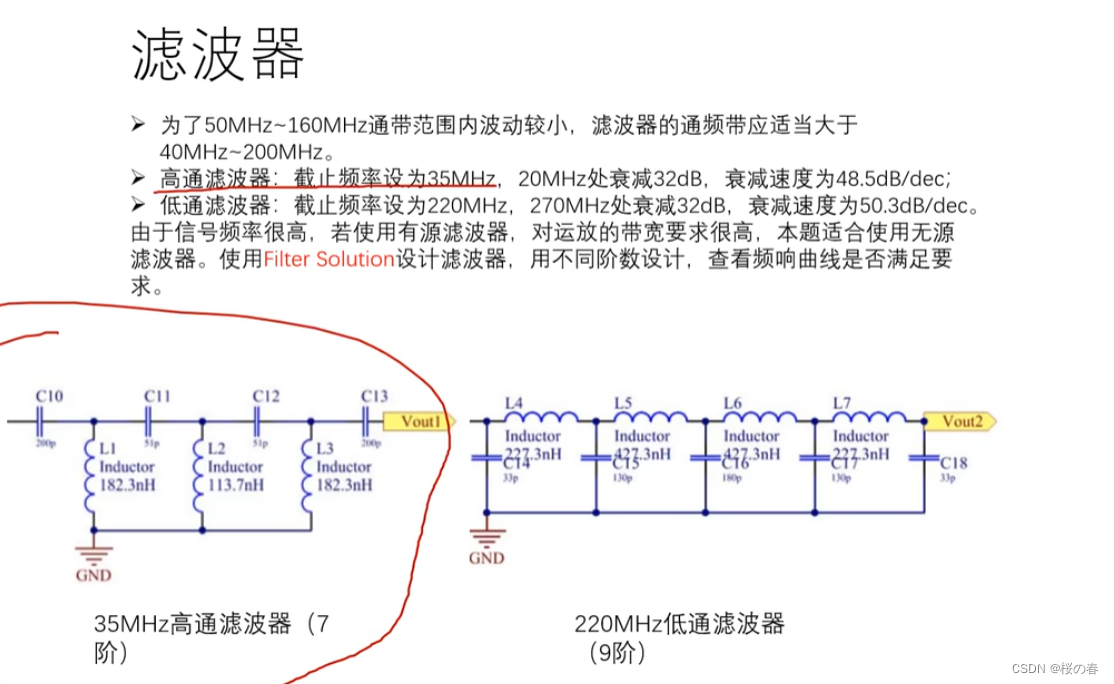

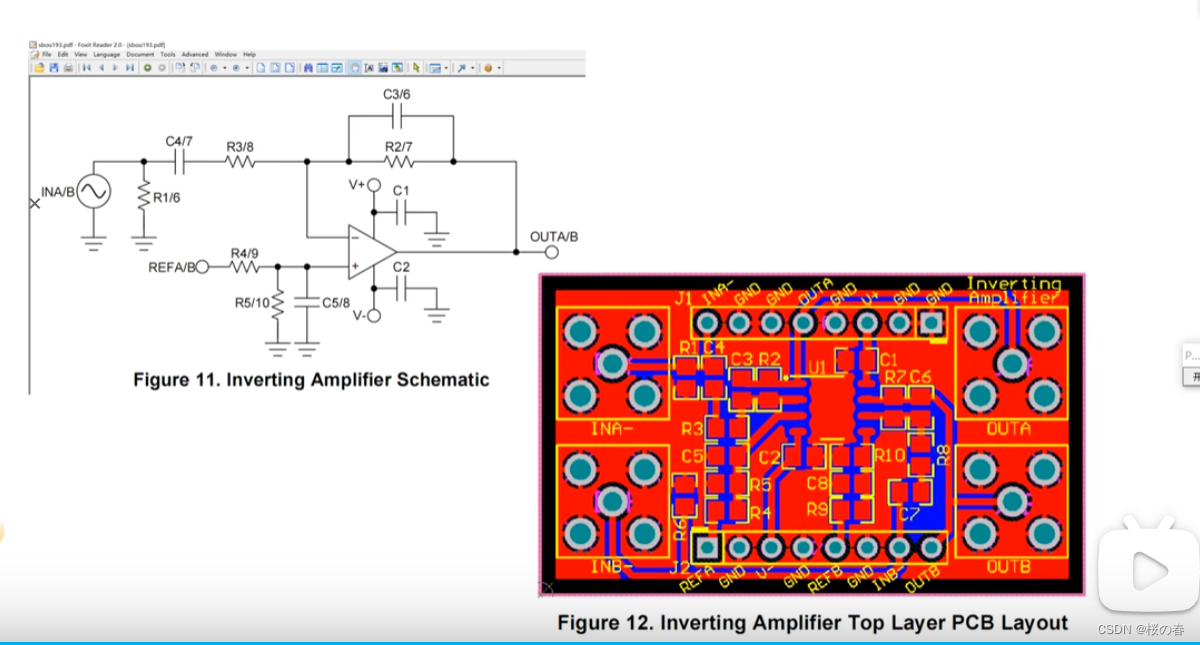

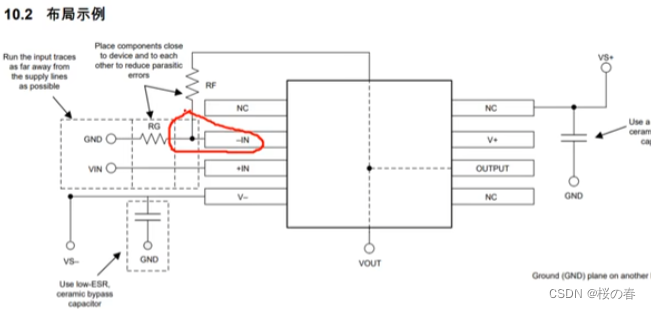

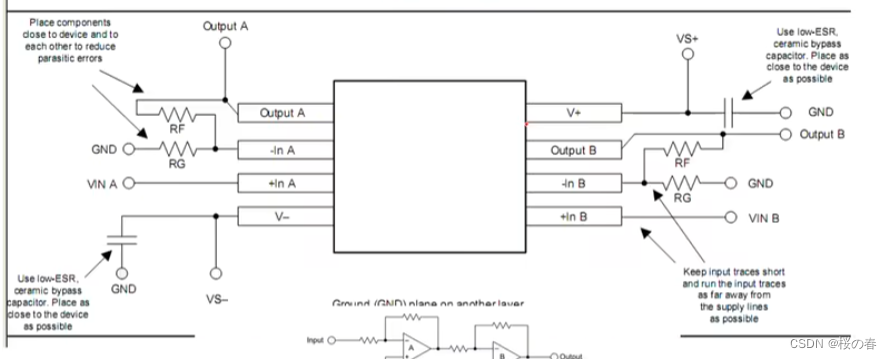

布局注意事项

反向输入端挖空处理，且与输入端口的距离越小越好，使得反向输入端覆盖的面积小

eg1.

eg2.

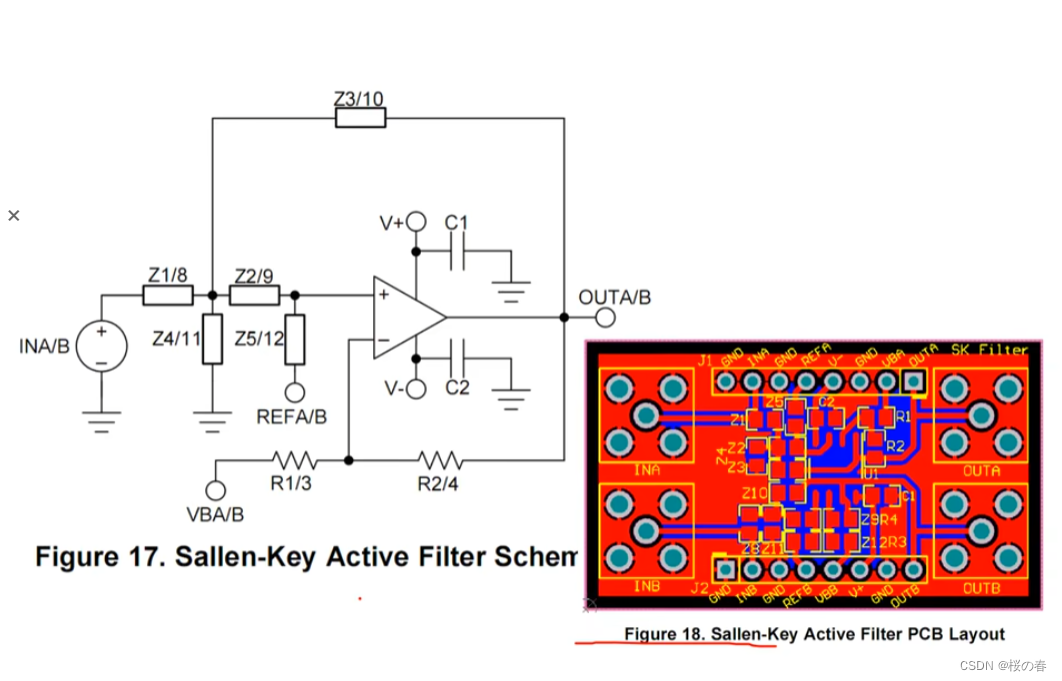

eg.4 差分放大

eg.5

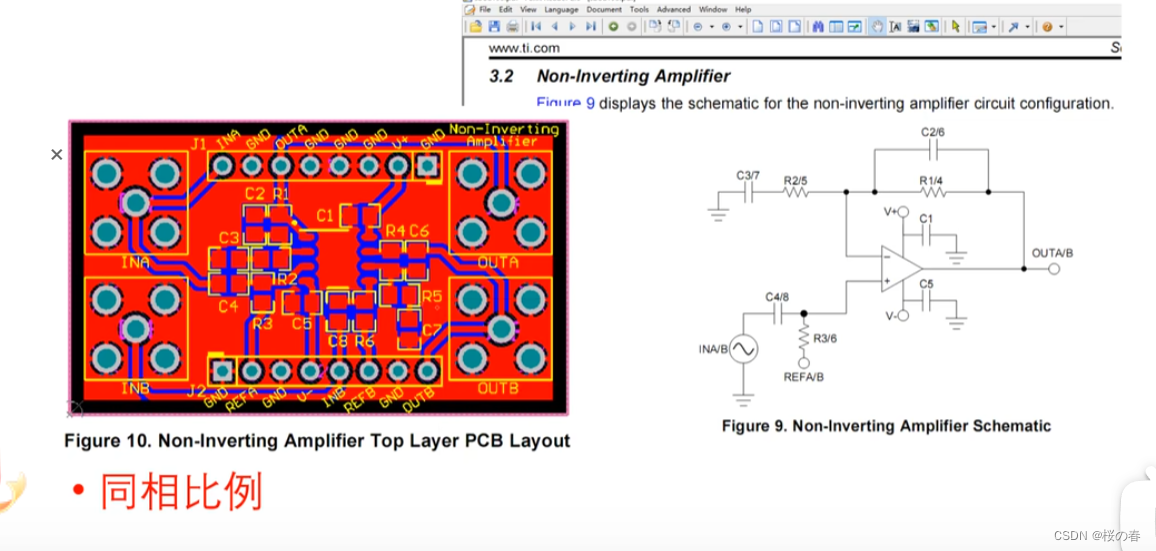

eg.6 同向放大

eg.7 反向放大

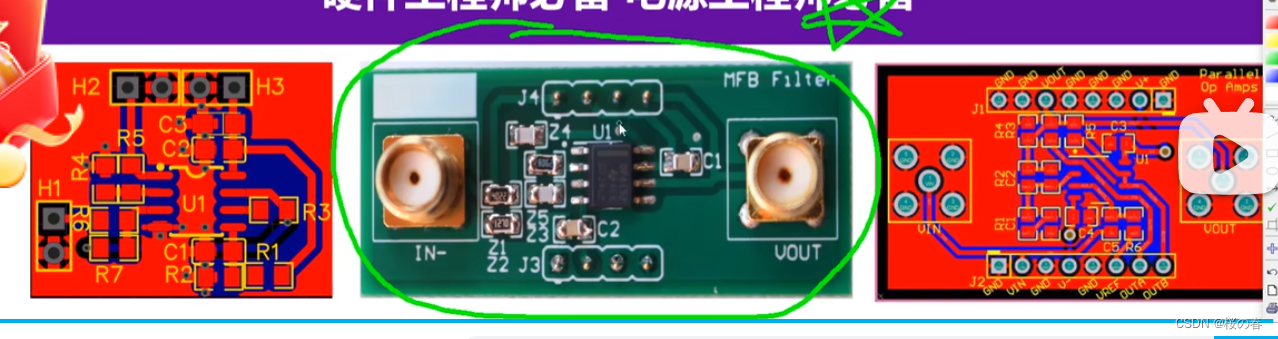

错误示例嘉立创免费板

二确定步骤

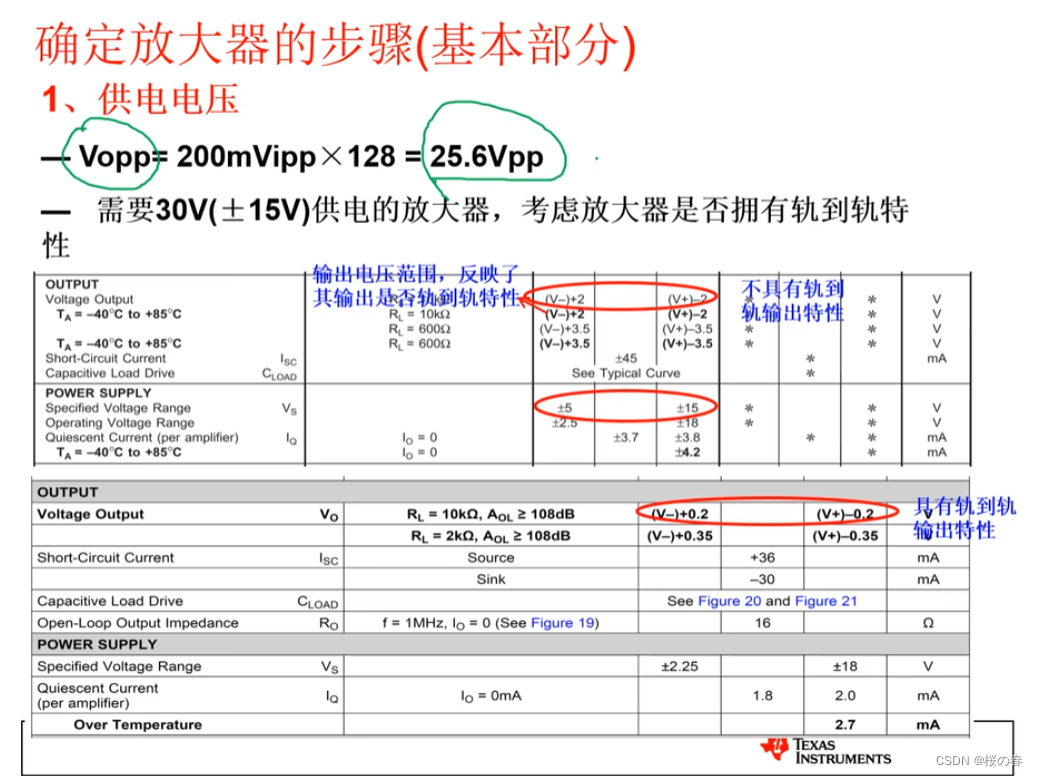

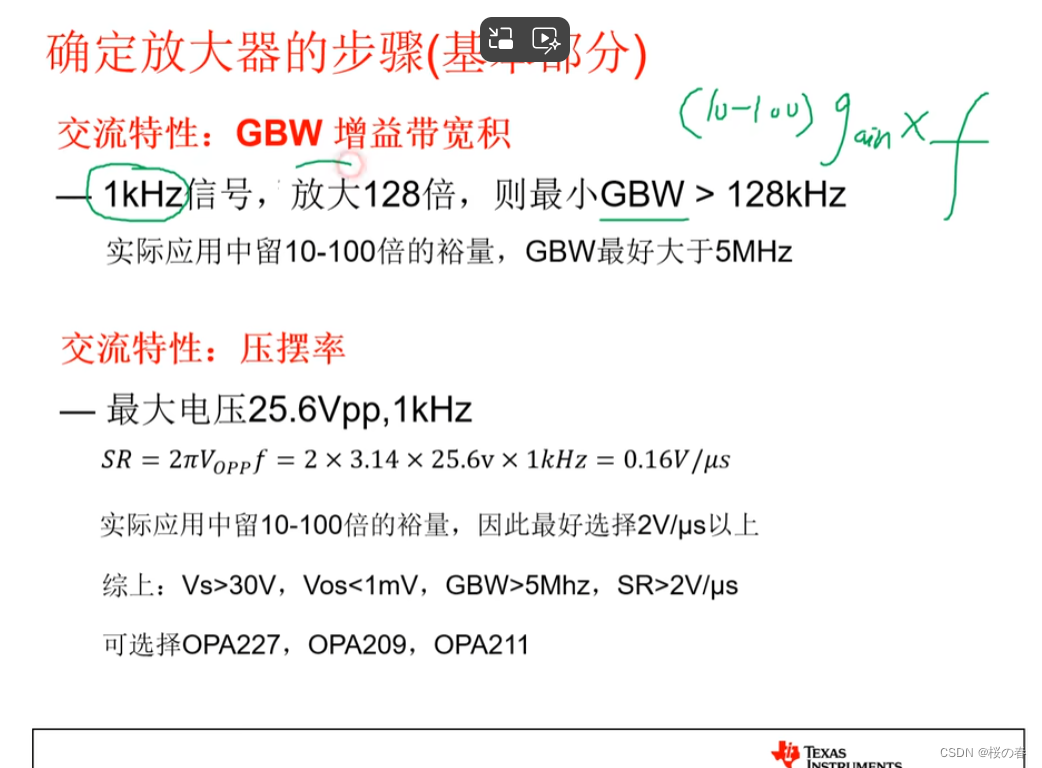

确定VOS精度要求

eg

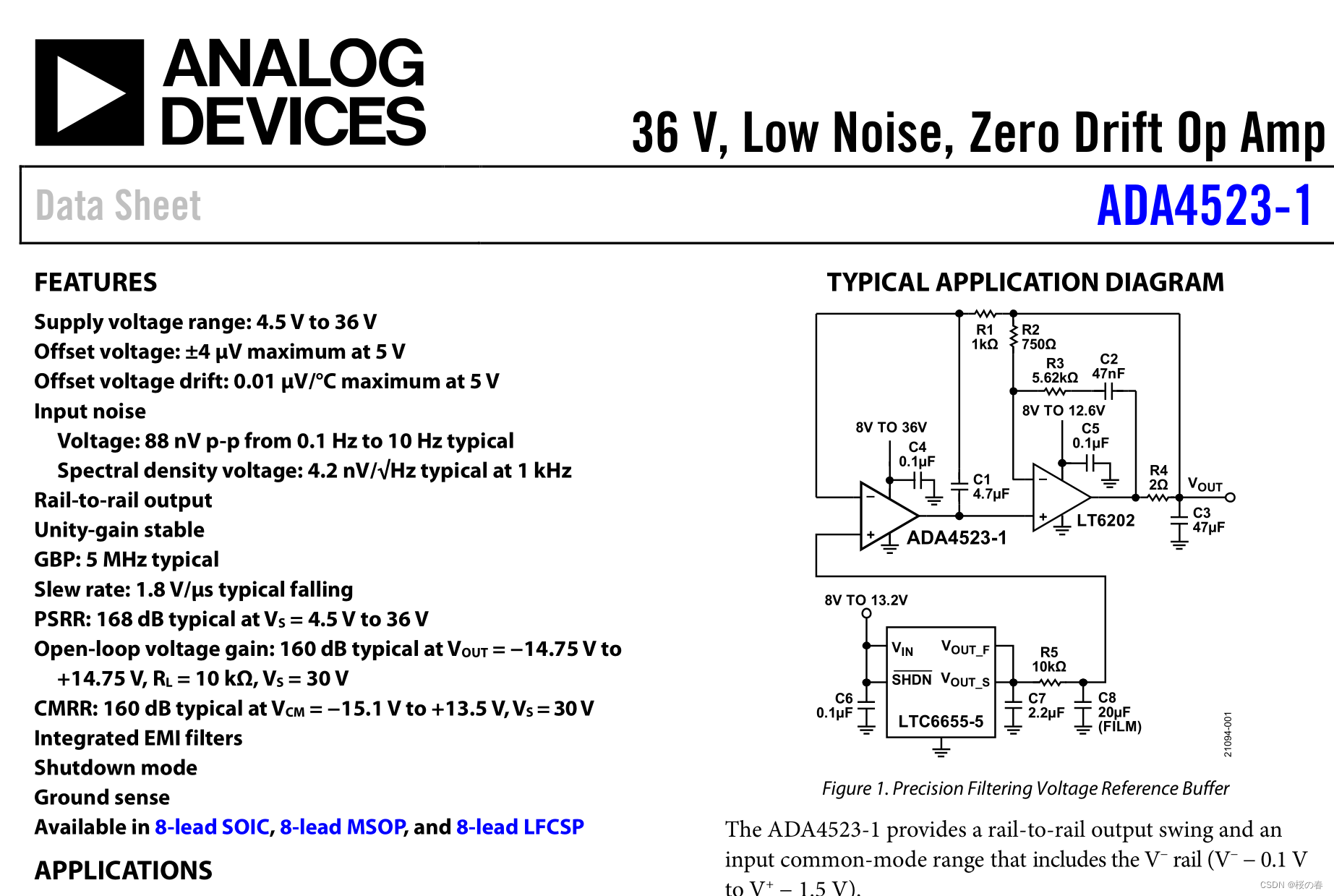

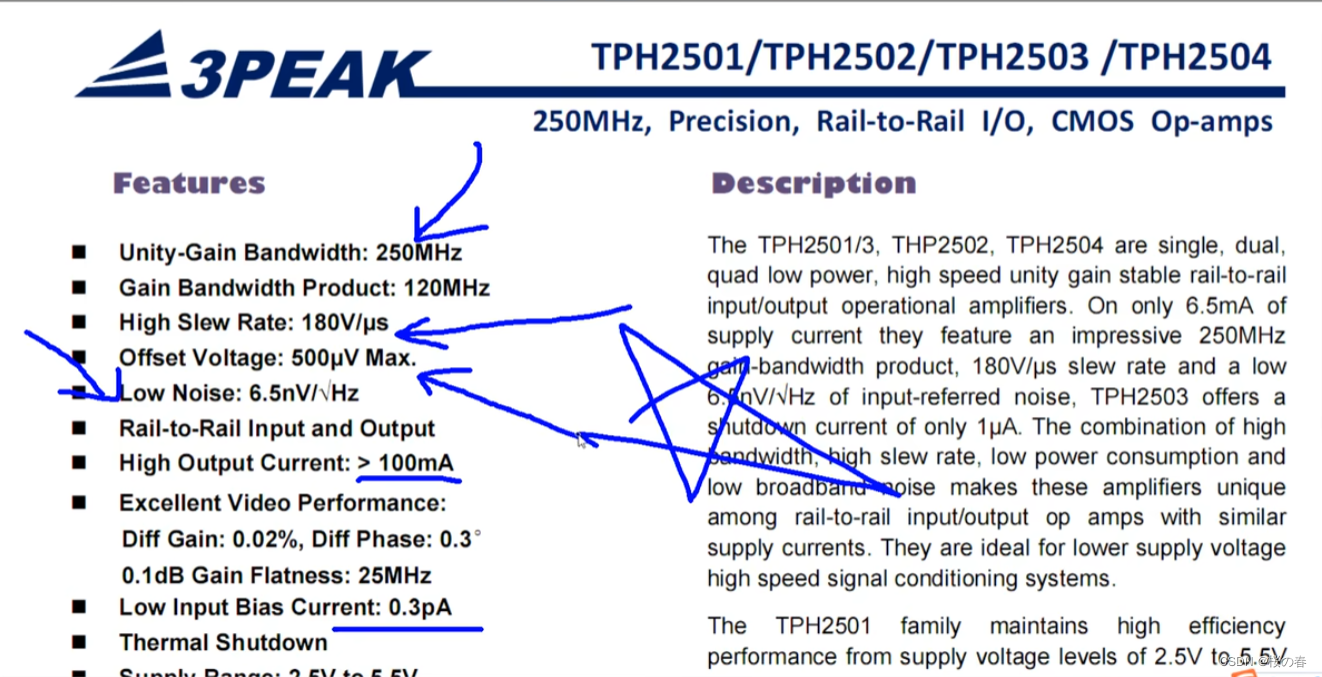

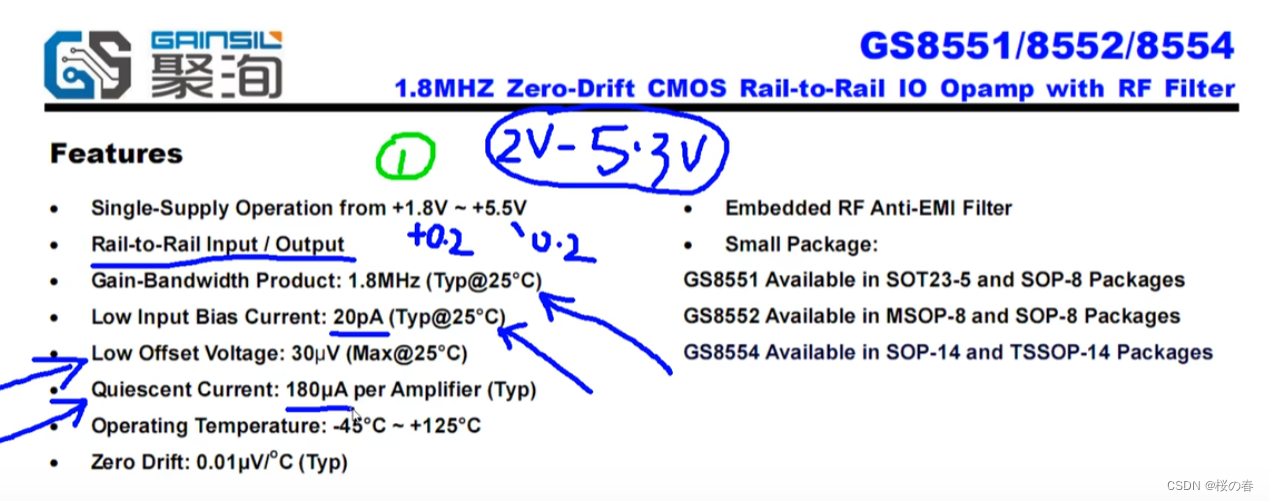

国产芯片;GS8552

eg.

iq很低，低功耗芯片，问题是带宽很低

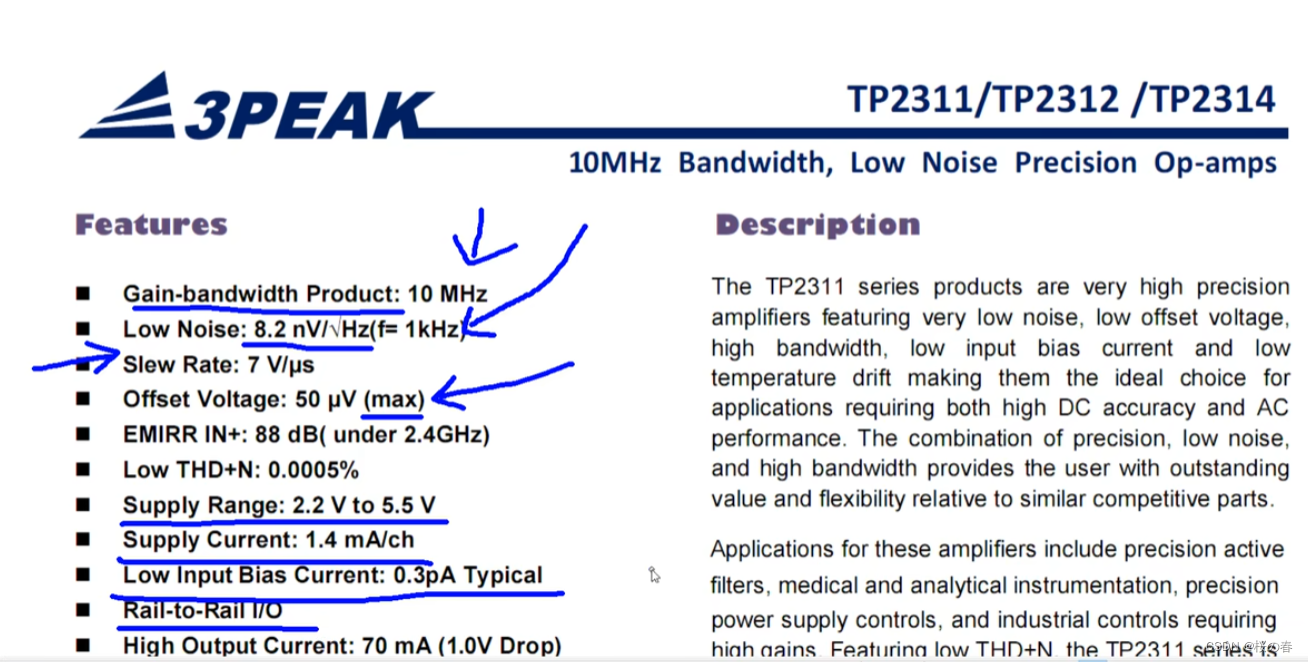

eg.

各项参数都还可以主要是供电电压太低输出不高

eg.

问题也是供电电压太低输出不高最高才5v

eg.

vos远远强大于前面几个

但是

• GBP：5 MHz（典型值）
