ICM42688——IIC and SPI驱动

已于 2024-11-25 15:33:59 修改
阅读量3.1k 收藏 28
点赞数 7
文章标签： 单片机 嵌入式硬件
于 2024-10-29 11:43:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_55794426/article/details/143322054
版权

目录

1.IIC软件驱动

ICM42688.c

ICM42688.h

2.硬件SPI驱动

ICM42688.c

ICM42688.h

ICM42688有两种驱动方式，本人在使用的时候，遇到了各种各样的坑。现在提供两种驱动供大家使用，欢迎大家一起讨论问题。

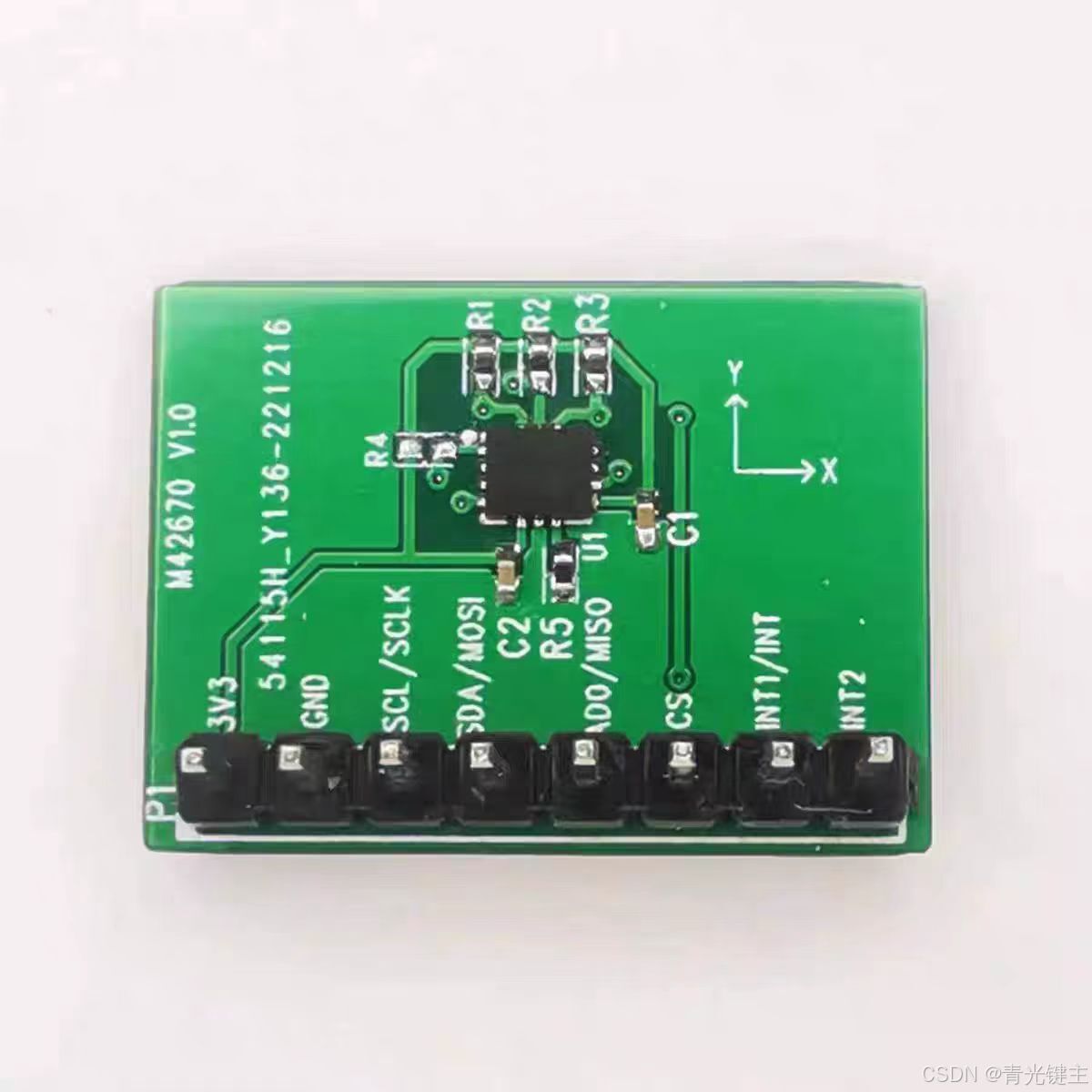

PS：本人使用的是淘宝的模块

1.IIC软件驱动

ICM42688.c

#include “ICM42688.h”
void ICM_Port_Init(void) {


    // 启用 GPIOB, GPIOC时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_GPIOC_CLK_ENABLE();

    // 配置 GPIOB 10 为开漏输出
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    // 设置 GPIOB 10 为高电平
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_10, GPIO_PIN_SET);


    // 配置 GPIOC 1,2为开漏输出

    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    // 设置 GPIOC 1为高电平  GPIOC 2为低电平
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_1, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_2, GPIO_PIN_RESET);
}


/************************************************************************/
/*函数名：ICM_42688_START;***********************************************/
/*功能：通过IIC协议连接ICM_42688_P模块;**********************************/
/*输入：无;**************************************************************/
/*输出：0：开始信号发送成功，并且得到应答 1：未得到应答;*****************/
/************************************************************************/
void ICM_42688_START(){
	ICM_IIC_SDA(1);
	ICM_IIC_SCL(1);
	rt_hw_us_delay(1);
 	ICM_IIC_SDA(0);//START:when CLK is high,DATA change form high to low
	rt_hw_us_delay(1);
	ICM_IIC_SCL(0);//钳住I2C总线，准备发送或接收数据
}

/**************************************************/
/*函数名：ICM_42688_STOP;***********************/
/*功能：停止IIC;************/
/*输入：无;****************************************/
/*输出：无;****************************************/
/**************************************************/
void ICM_42688_STOP(){

	ICM_IIC_SCL(0);
	ICM_IIC_SDA(0);//STOP:when CLK is high DATA change form low to high
	rt_hw_us_delay(1);
	ICM_IIC_SCL(1);
	ICM_IIC_SDA(1);//发送I2C总线结束信号
	rt_hw_us_delay(1);
}

/**************************************************/
/*函数名：ICM_IIC_Wait_Ack;************************/
/*功能：等待应答信号到来;**************************/
/*输入：无;****************************************/
/*输出：1，接收应答失败  0，接收应答成功;***********/
/**************************************************/
unsigned char ICM_IIC_Wait_Ack(void)
{
	uint16_t ucErrTime=0;
	//ICM_SDA_IN();      //SDA设置为输入
	ICM_IIC_SDA(1);	rt_hw_us_delay(1);
	ICM_IIC_SCL(1); rt_hw_us_delay(1);
	while(ICM_READ_SDA())
	{
		ucErrTime++;
		if(ucErrTime>500)
		{
			ICM_42688_STOP();
			return 1;
		}
	}
	ICM_IIC_SCL(0);//时钟输出0
	return 0;
}

/**************************************************/
/*函数名：ICM_IIC_Ack;************************/
/*功能：产生ACK应答;**************************/
/*输入：无;****************************************/
/*输出：无;***********/
/**************************************************/
void ICM_IIC_Ack(void)
{
	ICM_IIC_SCL(0);
	//ICM_SDA_OUT();
	ICM_IIC_SDA(0);
	rt_hw_us_delay(1);
	ICM_IIC_SCL(1);
	rt_hw_us_delay(1);
	ICM_IIC_SCL(0);
}

/**************************************************/
/*函数名：ICM_IIC_NAck;************************/
/*功能：不产生ACK应答		;**************************/
/*输入：无;****************************************/
/*输出：无;***********/
/**************************************************/
void ICM_IIC_NAck(void)
{
	ICM_IIC_SCL(0);
	//ICM_SDA_OUT();
	ICM_IIC_SDA(1);
	rt_hw_us_delay(1);
	ICM_IIC_SCL(1);
	rt_hw_us_delay(1);
	ICM_IIC_SCL(0);
}

/******************************************************************/
/*函数名：ICM_IIC_Send_Byte;***************************************/
/*功能：IIC发送一个字节,返回从机有无应答;**************************/
/*输入：无;********************************************************/
/*输出：无;***************************************/
/******************************************************************/
void ICM_IIC_Send_Byte(unsigned char txd)
{
    uint8_t t;
		//ICM_SDA_OUT();
    ICM_IIC_SCL(0);//拉低时钟开始数据传输
     for (t = 0; t < 8; t++)
    {
        // 设置 SDA 数据线
        ICM_IIC_SDA((txd & 0x80) >> 7);
        txd <<= 1;
			  rt_hw_us_delay(1);
        // 产生时钟上升沿
        ICM_IIC_SCL(1);
        rt_hw_us_delay(1);
        // 产生时钟下降沿
        ICM_IIC_SCL(0);
        rt_hw_us_delay(1);
    }
}

/******************************************************************/
/*函数名：ICM_IIC_Read_Byte;***************************************/
/*功能：读1个字节，ack=1时，发送ACK，ack=0，发送nACK ;*************/
/*输入：ack:是否发送应答;********************************************************/
/*输出：data;***************************************/
/******************************************************************/

unsigned char ICM_IIC_Read_Byte(unsigned char ack)
{
	unsigned char i,receive=0;
    for(i=0;i<8;i++ )
	{
        ICM_IIC_SCL(0);
         rt_hw_us_delay(1);;;
				ICM_IIC_SCL(1);
        receive<<=1;
        if(ICM_READ_SDA())receive++;
				//rt_hw_us_delay(1);
				}
    if (!ack)
        ICM_IIC_NAck();//发送nACK
    else
        ICM_IIC_Ack(); //发送ACK
    return receive;
}

/******************************************************************/
/*函数名：ICM_IIC_WRITE_BYTE;***************************************/
/*功能：写一个字节;*************/
/*输入：RA：寄存器地址 data_byte:数据;********************************************************/
/*输出：0 成功 1 失败;***************************************/
/******************************************************************/
unsigned char ICM_IIC_WRITE_BYTE(unsigned char RA, unsigned char data_byte){

	ICM_42688_START();
	ICM_IIC_Send_Byte(ICM_42688_Addr_AD0_LOW_WRITE);
	if(ICM_IIC_Wait_Ack()){
		return 1;
	}
	ICM_IIC_Send_Byte(RA);
	if(ICM_IIC_Wait_Ack()){return 1;}
	ICM_IIC_Send_Byte(data_byte);
	if(ICM_IIC_Wait_Ack()){return 1;}
	ICM_42688_STOP();
	return 0;
}

/******************************************************************/
/*函数名：ICM_IIC_READ_BYTE;***************************************/
/*功能：读一个字节;*************/
/*输入：RA：寄存器地址;********************************************************/
/*输出：0 成功 1 失败;***************************************/
/******************************************************************/
unsigned char ICM_IIC_READ_BYTE(unsigned char RA, unsigned char *data){
	ICM_42688_START();
	ICM_IIC_Send_Byte(ICM_42688_Addr_AD0_LOW_WRITE);
	if(ICM_IIC_Wait_Ack()){return 1;}
	ICM_IIC_Send_Byte(RA);
	if(ICM_IIC_Wait_Ack()){return 1;}

	ICM_42688_START();
	ICM_IIC_Send_Byte(ICM_42688_Addr_AD0_LOW_READ);
	if(ICM_IIC_Wait_Ack()){
		return 1;
	}
	*data = ICM_IIC_Read_Byte(0);
	ICM_42688_STOP();
	return 0;
}

/******************************************************************/
/*函数名：ICM_INIT;***************************************/
/*功能：ICM芯片初始化;*************/
/*输入：无;********************************************************/
/*输出：0 成功 1 失败;***************************************/
/******************************************************************/
 unsigned char val;
unsigned char ICM_INIT(void){

	 ICM_IIC_WRITE_BYTE(REG_BANK_SEL,0x00);   //设置bank 0区域寄存器
	 delay_us(50000);
		while(1)
		{
			 ICM_IIC_READ_BYTE(WHO_AM_I,&val);
			 rt_kprintf("0x%x ",val);
			 if(val == 0x47) break;
		}
	if(ICM_IIC_WRITE_BYTE(DEVICE_CONFIG,0x00)) return 1;//Software reset configuration and SPI mode selection
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(DRIVE_CONFIG,0x05)) return 2;//Control the communication speed(I guess)
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(INT_CONFIG,0x02)) return 3;//interrupt settings 0x02
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(PWR_MGMT0,0x2F)) return 4;//power register of sensors(it won't working if we don't turn it on) 0x0f
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(INT_CONFIG1,0x00)) return 5;//this register is to set the interrupt port's Interrupt pulse duration (more details on datasheet)0x00
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(INT_SOURCE0,0x08)) return 6;//setting interrupt port's interrupt source
	rt_hw_us_delay(50000);
	if(ICM_Gyroscope_INIT()) return 7;//陀螺仪初始化
	rt_hw_us_delay(50000);
	if(ICM_ACC_INIT()) return 8;//加速度计初始化
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(SELF_TEST_CONFIG,0xFF)) return 9;//自检 0x1f
	rt_hw_us_delay(50000);
	if(ICM_IIC_WRITE_BYTE(SELF_TEST_CONFIG,0x00)) return 9;//关闭自检 0x80
	rt_hw_us_delay(50000);
	return 0;
}

/******************************************************************/
/*函数名：ICM_Gyroscope_INIT;***************************************/
/*功能：ICM陀螺仪初始化;*************/
/*输入：无;********************************************************/
/*输出：0 成功 1 失败;*******************
