基于STM32单片机的智能自动浇花灌溉系统设计与实现(程序+仿真+全部资料)

基于STM32单片机的智能自动浇花灌溉系统设计与实现

摘要: 本论文设计并实现了一种基于STM32单片机的智能自动浇花灌溉系统。该系统利用STM32单片机作为核心控制单元,结合DHT11温湿度传感器采集环境湿度数据,通过LCD1602显示屏实时显示,并允许用户通过按键设置湿度阈值。当检测到的湿度低于设定阈值时,系统自动触发继电器控制浇水电机工作,实现自动浇水功能。此外,系统还集成了蜂鸣器用于操作反馈,提升了用户体验。本文详细阐述了系统的硬件设计、软件编程、算法实现及系统测试过程,为智能灌溉系统的开发提供了参考。

关键词:STM32单片机;智能灌溉;DHT11传感器;LCD1602显示屏;自动浇水

一、引言

(一)研究背景与意义

随着人们生活水平的提高和智能家居概念的普及,智能自动浇花灌溉系统逐渐成为园艺爱好者和家庭绿化的重要工具。传统的灌溉方式往往依赖于人工操作,不仅耗时费力,而且难以根据植物的实际需求进行精准灌溉。因此,开发一种能够自动监测环境湿度、根据设定阈值自动浇水的智能灌溉系统具有重要的现实意义。本系统以STM32单片机为核心,结合多种传感器和执行机构,旨在为用户提供一种高效、便捷、智能的灌溉解决方案。

(二)国内外研究现状

国内外在智能灌溉系统领域已经取得了显著的研究成果。许多研究都集中在利用传感器技术实时监测土壤湿度或环境湿度,并通过微控制器或PLC等控制单元实现自动灌溉。然而,现有的智能灌溉系统仍存在一些问题,如成本较高、操作复杂、功能单一等。因此,开发一种成本低廉、操作简便、功能丰富的智能灌溉系统具有重要的研究价值。

(三)论文研究内容与结构安排

本论文旨在设计并实现一种基于STM32单片机的智能自动浇花灌溉系统。论文将详细阐述系统的硬件设计、软件编程、算法实现及系统测试过程。具体结构安排如下:第一章为引言部分,介绍研究背景与意义、国内外研究现状及论文研究内容与结构安排;第二章为系统总体设计部分,概述系统功能需求与设计方案;第三章为硬件设计与实现部分,介绍系统的硬件选型与接口设计;第四章为软件设计与实现部分,阐述系统的主程序设计思路、各模块算法实现及系统逻辑控制;第五章为系统测试与优化部分,介绍系统的测试过程与结果分析;第六章为结论与展望部分,总结研究成果并展望未来研究方向。

二、系统总体设计

(一)系统功能需求

  1. 温湿度采集与显示:系统需能够实时采集环境温湿度数据,并通过LCD1602显示屏进行显示。
  2. 湿度阈值设置:用户需能够通过按键设置湿度阈值,系统需将设定值显示在LCD1602上。
  3. 自动浇水控制:当检测到的湿度低于设定阈值时,系统需自动触发继电器控制浇水电机工作,实现自动浇水。
  4. 操作反馈:每按一次按键设置湿度阈值时,蜂鸣器需发出滴声提醒用户。

(二)系统设计方案

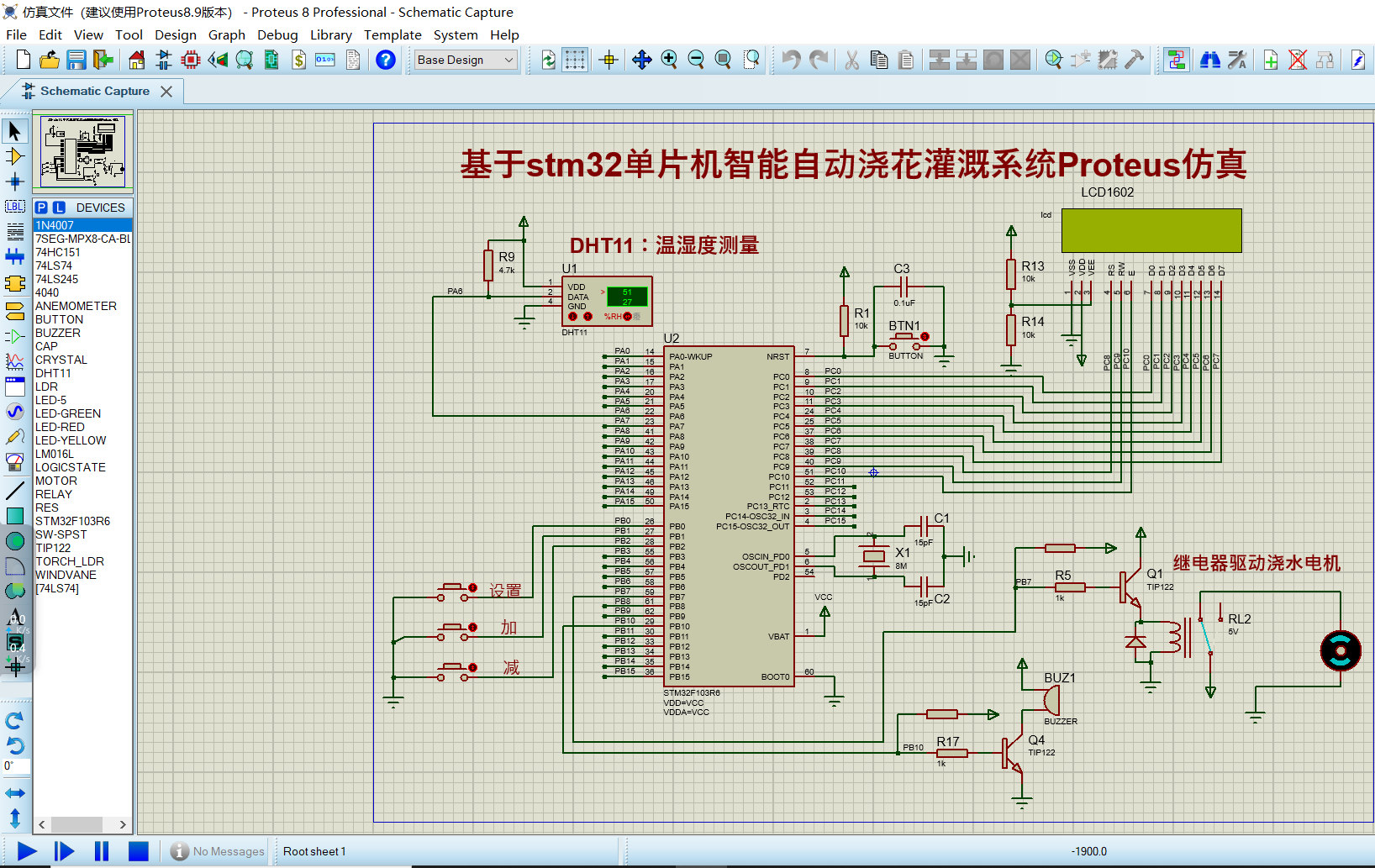

本系统采用STM32单片机作为核心控制单元,结合DHT11温湿度传感器、LCD1602显示屏、按键、继电器、浇水电机和蜂鸣器等模块构建智能自动浇花灌溉系统。系统总体设计框图如图1所示。

<img src="%E5%9B%BE1_%E7%B3%BB%E7%BB%9F%E6%80%BB%E4%BD%93%E8%AE%BE%E8%AE%A1%E6%A1%86%E5%9B%BE.png" />

(注:此处应插入系统总体设计框图,但由于文本格式限制,无法直接展示图形,实际撰写论文时应包含此图。)

三、硬件设计与实现

(一)STM32单片机选型与最小系统设计

本系统选用STM32F103C8T6单片机作为核心控制单元。该单片机具有高性能、低功耗、丰富的外设接口等优点,能够满足系统的需求。最小系统设计包括电源电路、时钟电路、复位电路和调试接口电路等。电源电路采用LM1117电压调节器将5V电压转换成3.3V给各个模块供电;时钟电路采用外部8MHz晶振作为系统时钟源;复位电路采用上电复位和手动复位两种方式;调试接口电路采用SWD接口,方便程序下载和调试。

(二)DHT11温湿度传感器模块设计

DHT11温湿度传感器模块用于实时采集环境温湿度数据。该传感器具有数字式输出、响应速度快、抗干扰能力强等优点。传感器通过单总线接口与STM32单片机连接,实现数据的传输。单总线接口包括数据线一根信号线,用于实现STM32单片机与DHT11传感器之间的通信。

(三)LCD1602显示屏模块设计

LCD1602显示屏模块用于实时显示环境温湿度数据和湿度阈值。该显示屏具有显示清晰、功耗低、接口简单等优点。显示屏通过并口接口与STM32单片机连接,实现数据的显示。并口接口包括多个引脚,用于实现STM32单片机与LCD1602显示屏之间的数据传输和控制。

(四)按键模块设计

按键模块用于设置湿度阈值。本系统采用独立按键设计,每个按键对应一个功能。按键通过GPIO接口与STM32单片机连接,实现按键状态的检测。当按键按下时,STM32单片机能够实时检测到按键状态的变化,并执行相应的操作。

(五)继电器与浇水电机模块设计

继电器模块用于控制浇水电机的开关。当检测到的湿度低于设定阈值时,STM32单片机输出控制信号触发继电器闭合,从而控制浇水电机工作。浇水电机采用直流电机,通过继电器控制其电源的通断。继电器与STM32单片机之间通过GPIO接口连接,实现控制信号的传输。

(六)蜂鸣器模块设计

蜂鸣器模块用于操作反馈。每按一次按键设置湿度阈值时,蜂鸣器发出滴声提醒用户。蜂鸣器通过GPIO接口与STM32单片机连接,实现声音的控制。当STM32单片机检测到按键按下时,输出控制信号触发蜂鸣器发声。

四、软件设计与实现

(一)主程序设计思路

主程序是系统的核心程序,负责整个系统的初始化和运行控制。主程序首先进行系统的初始化操作,包括初始化STM32单片机、DHT11传感器、LCD1602显示屏、按键、继电器和蜂鸣器等模块。然后,主程序进入循环等待状态,等待用户进行湿度阈值设置或进行其他操作。当检测到环境湿度低于设定阈值时,主程序触发继电器控制浇水电机工作。

(二)DHT11传感器数据采集算法实现

DHT11传感器数据采集算法主要包括初始化传感器、发送启动信号、接收响应信号、读取数据等步骤。具体实现过程如下:

  1. 初始化传感器:配置GPIO接口为开漏输出模式,并拉低数据线至少18ms,然后拉高数据线20-40us,以发送启动信号。
  2. 发送启动信号:将数据线拉低至少80us,然后拉高数据线80us,以通知传感器准备发送数据。
  3. 接收响应信号:传感器在接收到启动信号后,会拉低数据线80us,然后拉高数据线80us作为响应信号。STM32单片机需检测到此响应信号,以确认传感器已准备好发送数据。
  4. 读取数据:传感器通过数据线逐位发送40位数据(包括湿度整数部分、湿度小数部分、温度整数部分、温度小数部分和校验和)。STM32单片机需按照时序要求逐位读取数据,并进行校验和验证,以确保数据的准确性。

(三)LCD1602显示屏显示算法实现

LCD1602显示屏显示算法主要包括初始化显示屏、设置显示模式、写入数据等步骤。具体实现过程如下:

  1. 初始化显示屏:配置LCD1602的引脚功能,发送初始化命令序列,以设置显示屏的工作模式。
  2. 设置显示模式:根据需要设置显示屏的显示模式,如清屏、光标显示、光标闪烁等。
  3. 写入数据:将需要显示的数据(如环境温湿度、湿度阈值等)转换为对应的字符编码,并通过并口接口写入LCD1602显示屏的显示缓冲区中。显示屏会自动将显示缓冲区中的数据显示出来。

(四)按键检测与湿度阈值设置算法实现

按键检测与湿度阈值设置算法主要包括按键状态检测、去抖动处理、湿度阈值更新等步骤。具体实现过程如下:

  1. 按键状态检测:通过GPIO接口读取按键的当前状态(按下或未按下)。
  2. 去抖动处理:由于按键在按下和释放过程中可能会产生抖动现象,导致误检测。因此,需对按键状态进行去抖动处理,如采用软件延时或硬件滤波等方法。
  3. 湿度阈值更新:当检测到按键按下且去抖动处理后仍为按下状态时,更新湿度阈值,并将新值显示在LCD1602显示屏上。同时,触发蜂鸣器发声提醒用户。

(五)自动浇水控制逻辑实现

自动浇水控制逻辑是系统的核心控制逻辑之一,负责根据环境湿度和设定阈值控制浇水电机的开关。具体实现过程如下:

  1. 湿度数据采集:定期从DHT11传感器采集环境湿度数据。
  2. 阈值比较:将采集到的湿度数据与设定阈值进行比较。
  3. 控制浇水电机:若采集到的湿度低于设定阈值,则触发继电器闭合,控制浇水电机工作;若采集到的湿度高于或等于设定阈值,则保持继电器断开,浇水电机不工作。

五、系统测试与优化

(一)硬件测试

硬件测试主要对各个硬件模块进行功能测试和性能测试。测试内容包括:

  1. STM32单片机测试:测试单片机的电源电路、时钟电路、复位电路、调试接口电路等是否正常工作。通过编写简单的测试程序,验证STM32单片机的各个外设接口是否正常工作。
  2. DHT11传感器测试:测试传感器的温湿度采集功能是否正常工作。通过连接传感器到电脑,使用串口调试助手观察温湿度数据是否正常传输。同时,测试传感器在不同环境条件下的性能表现。
  3. LCD1602显示屏测试:测试显示屏的显示功能是否正常工作。通过编写测试程序,验证显示屏是否能够正常显示各种字符和图形。
  4. 按键模块测试:测试按键的输入功能是否正常工作。通过编写测试程序,验证按键的各个按键是否能够正常被检测。
  5. 继电器与浇水电机模块测试:测试继电器的控制功能是否正常工作,以及浇水电机是否能够正常启动和停止。通过手动控制继电器,观察浇水电机的工作状态。
  6. 蜂鸣器模块测试:测试蜂鸣器的发声功能是否正常工作。通过编写测试程序,验证蜂鸣器是否能够正常发声。

(二)软件测试

软件测试主要对各个软件模块进行功能测试和性能测试。测试内容包括:

  1. 主程序测试:测试主程序的初始化、循环等待、自动浇水控制等功能是否正常工作。通过模拟用户操作和环境条件变化,验证主程序是否能够正确处理各种情况。
  2. DHT11传感器数据采集算法测试:测试数据采集算法的准确率、实时性和稳定性。通过采集不同环境条件下的温湿度数据,观察数据采集算法是否能够正确读取传感器数据。
  3. LCD1602显示屏显示算法测试:测试显示算法的准确率、实时性和稳定性。通过显示不同的字符和图形,观察显示屏是否能够正确显示数据。
  4. 按键检测与湿度阈值设置算法测试:测试按键检测算法的准确率、实时性和去抖动效果,以及湿度阈值设置算法的正确性。通过模拟按键操作和湿度阈值设置,观察系统是否能够正确响应并更新湿度阈值。
  5. 自动浇水控制逻辑测试:测试自动浇水控制逻辑的正确性和稳定性。通过模拟不同环境湿度条件,观察系统是否能够根据设定阈值自动控制浇水电机的开关。

(三)系统联调与优化

系统联调是将各个硬件模块和软件模块组合在一起进行测试,验证系统的整体功能是否满足设计要求。在联调过程中,需要模拟各种使用场景和环境条件,如不同湿度环境、按键操作等,观察系统的响应情况和处理结果。同时,记录系统的运行状态和错误信息,以便后续进行优化和改进。

优化方面,可以根据测试结果对系统的硬件和软件进行优化。硬件优化方面,可以优化电路布局、提高电路的稳定性、降低功耗等。例如,可以采用更高效的电源管理电路来降低系统功耗;可以采用更稳定的时钟电路来提高系统的时钟精度。软件优化方面,可以优化算法、提高程序的执行效率、减少内存占用等。例如,可以采用更高效的温湿度数据采集算法来提高数据采集的准确率;可以采用更优化的代码结构来提高程序的执行效率。通过不断的优化和改进,可以提高系统的性能和稳定性。

六、结论与展望

(一)研究结论

本论文设计并实现了一种基于STM32单片机的智能自动浇花灌溉系统。该系统利用STM32单片机作为核心控制单元,结合DHT11温湿度传感器采集环境湿度数据,通过LCD1602显示屏实时显示,并允许用户通过按键设置湿度阈值。当检测到的湿度低于设定阈值时,系统自动触发继电器控制浇水电机工作,实现自动浇水功能。此外,系统还集成了蜂鸣器用于操作反馈,提升了用户体验。通过硬件设计、软件编程、算法实现及系统测试等步骤,成功开发出了一种功能强大、操作简便、成本合理的智能灌溉系统。

(二)未来展望

虽然本智能灌溉系统已经实现了多种功能,但仍存在一些不足之处和可以改进的地方。未来可以在以下几个方面进行进一步的研究和改进:

  1. 增加远程监控与控制功能:可以通过互联网将灌溉系统与云平台连接,实现远程监控、远程设置湿度阈值等功能。用户可以通过手机APP或网页远程查看灌溉系统的状态、进行湿度阈值设置等操作。
  2. 提高温湿度采集的准确率:可以采用更先进的温湿度传感器,提高系统在不同环境条件下的温湿度采集准确率。例如,可以采用具有更高精度和稳定性的传感器来替代DHT11传感器。
  3. 增强系统的智能化水平:可以引入机器学习或人工智能算法,根据历史数据和当前环境条件自动调整湿度阈值,实现更加智能化的灌溉控制。例如,可以根据植物的生长阶段、天气预报等信息自动调整灌溉策略。
  4. 优化用户体验:可以进一步优化用户界面和操作流程,提高用户体验和满意度。例如,可以设计更加人性化的按键布局、增加语音提示功能等。同时,可以开发更加美观、易用的手机APP,方便用户进行远程监控和控制操作。

随着物联网技术的不断发展和智能家居市场的不断扩大,智能灌溉系统将会得到更广泛的应用。相信在未来的研究中,智能灌溉系统将会更加智能化、便捷化和人性化,为人们的生活带来更多的便利和保障。
