微雪2.8寸触摸屏开发板开发日志(ESP-IDF 5.3)(更新中)





        偶然逛淘宝发现这块做工不错的板子,想着买来做LVGL移植开发。板子的外围设备也挺多:触摸屏,陀螺仪,microSD卡槽,扬声器接口(送扬声器),RTC时钟电池接口,电池接口,引出了I2C UART接口,主控是ESP32-S3(8M PSRAM,16M FLASH),运行LVGL也很流畅。

        这里是微雪的参考链接ESP32-S3-Touch-LCD-2.8

一.点亮LCD屏幕

        总所周知,带屏幕的开发板第一步当然是点亮屏幕啦(有现象才有动力!)。

        微雪的这块开发板的屏幕驱动芯片为ST7789T3,兼容ST7789系列芯片的驱动程序。所以可以直接CV拿来用。

        我这里也分享一下我的代码(写得很烂,参考一下就好了)

 LCD.c

#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "driver/spi_master.h"
#include "esp_lcd_panel_io.h"
#include "LCD.h"
#include "driver/gptimer.h"

uint8_t LCD_TEMP[LCD_WIDTH * LCD_HIGH * 2];

//LCD操作句柄
esp_lcd_panel_io_handle_t lcd_io_handle;


void LCD_Init(void)
{
    char TAG[] = "LCD_Init";

    //创建spi总线
    spi_bus_config_t buscfg = {
        .sclk_io_num = LCD_SCL,
        .mosi_io_num = LCD_SDA,
        .miso_io_num = -1,
        .quadwp_io_num = -1,
        .quadhd_io_num = -1,
        .flags = SPICOMMON_BUSFLAG_MASTER,
        .max_transfer_sz = LCD_WIDTH * 40 * sizeof(uint16_t),
    };
    ESP_LOGI(TAG,"初始化SPI");
    ESP_ERROR_CHECK(spi_bus_initialize(LCD_HOST, &buscfg, SPI_DMA_CH_AUTO));

    //初始化背光接口
    gpio_config_t blk_gpio_cfg =
    {
        .pull_up_en = GPIO_PULLUP_DISABLE,      //禁用上拉
        .pull_down_en = GPIO_PULLDOWN_DISABLE,  //禁用下拉
        .mode = GPIO_MODE_OUTPUT,               //输出模式
        .intr_type = GPIO_INTR_DISABLE,         //禁用中断
        .pin_bit_mask = 1ULL <<LCD_BLK,                //设置GPIO
    };
    ESP_LOGI(TAG,"初始化背光接口");
    gpio_config(&blk_gpio_cfg);
    gpio_set_level(LCD_BLK, 0);

    //初始化复位接口
    gpio_config_t res_gpio_cfg =
    {
        .pull_up_en = GPIO_PULLUP_DISABLE,      //禁用上拉
        .pull_down_en = GPIO_PULLDOWN_DISABLE,  //禁用下拉
        .mode = GPIO_MODE_OUTPUT,               //输出模式
        .intr_type = GPIO_INTR_DISABLE,         //禁用中断
        .pin_bit_mask = 1ULL << LCD_RES                 //设置GPIO
    };
    ESP_LOGI(TAG,"初始化复位接口");
    gpio_config(&res_gpio_cfg);

    esp_lcd_panel_io_spi_config_t io_config =
    {
        .dc_gpio_num = LCD_DC,      //DC引脚,低:命令,高:数据
        .cs_gpio_num = LCD_CS,      //CS引脚
        .pclk_hz = 80000000,         //SPI时钟频率
        .lcd_cmd_bits = 8,          //命令长度
        .lcd_param_bits = 8,        //参数长度
        .spi_mode = 3,              //SPI模式
        .trans_queue_depth = 10,    //传输事务的队列深度
        .on_color_trans_done = NULL,//刷新完成回调函数
        .user_ctx = NULL,
        .flags = {
            .sio_mode = 0,
        },
    };
    ESP_LOGI(TAG,"初始化LCD");
    ESP_ERROR_CHECK(esp_lcd_new_panel_io_spi((esp_lcd_spi_bus_handle_t)LCD_HOST, &io_config, &lcd_io_handle));

    //硬件复位
    if(LCD_RES > 0)
    {
        ESP_LOGI(TAG,"硬件复位");
        gpio_set_level(LCD_RES, 0);
        vTaskDelay(pdMS_TO_TICKS(20));
        gpio_set_level(LCD_RES, 1);
        vTaskDelay(pdMS_TO_TICKS(20));
    }

    ESP_LOGI(TAG,"ST7789初始化");
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_SWREST, NULL, 0);//软件复位
    vTaskDelay(pdMS_TO_TICKS(150));
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_SLPOUT, NULL, 0);//退出休眠模式
    vTaskDelay(pdMS_TO_TICKS(200));
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_COLMOD, (uint8_t[]){0x05}, 1);//选择RGB模式
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_RAMCTRL, (uint8_t[]){0x00, 0xF0}, 2);
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_INVON, NULL, 0);//颜色翻转
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_NORON, NULL, 0);//普通显示模式
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_MADCTL, (uint8_t[]){0x00}, 1);//屏幕旋转方向,0x00:不旋转,0x60:顺时针90度,0xC0:180度,0xA0:顺时针270度
    vTaskDelay(pdMS_TO_TICKS(150));
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_DISPON, NULL, 0);
    vTaskDelay(pdMS_TO_TICKS(300));

    gpio_set_level(LCD_BLK, 1);//开启背光
}

void LCD_Write(uint16_t X, uint16_t Y, uint16_t Width, uint16_t High, void* Data)
{
    char TAG[] = "LCD_Write";
    // ESP_LOGI(TAG,"定位显示区域");
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_CASET, (uint8_t[]){(X >> 8) & 0xFF, X & 0xFF, ((X + Width - 1) >> 8) & 0xFF, (X + Width - 1) & 0xFF}, 4);
    esp_lcd_panel_io_tx_param(lcd_io_handle, LCD_CMD_RASET, (uint8_t[]){(Y >> 8) & 0xFF, Y & 0xFF, ((Y + High - 1) >> 8) & 0xFF, (Y + High - 1) & 0xFF}, 4);
    size_t len = Width * High * 2;
    // ESP_LOGI(TAG,"发送数据");
    esp_lcd_panel_io_tx_color(lcd_io_handle, LCD_CMD_RAMWR, Data, len);
}

uint16_t LCD_RGB(uint8_t R, uint8_t G, uint8_t B)
{
    return 0x0000 | (R / 8) << 11 | (G / 4) << 5 | (B / 8);
}

void LCD_Clear(uint16_t color)
{
    uint8_t color_temp = color >> 8;
    for(uint32_t i = 0; i < (LCD_WIDTH * LCD_HIGH * 2); i++)
    {
        LCD_TEMP[i++] = color_temp;
        LCD_TEMP[i] = color;
    }
    LCD_Write(0, 0, LCD_WIDTH, LCD_HIGH, LCD_TEMP);
}

void LCD_ShowImg(uint16_t X, uint16_t Y, uint16_t Width, uint16_t High, uint8_t* Img)
{
    for(uint32_t i = 0; i < Width * High; i++)
    {
        LCD_TEMP[((Y + i / Width) * LCD_WIDTH + X + i % Width) * 2] = Img[i * 2];
        LCD_TEMP[((Y + i / Width) * LCD_WIDTH + X + i % Width) * 2 + 1] = Img[i * 2 + 1];
    }
    LCD_Write(0, 0, LCD_WIDTH, LCD_HIGH, LCD_TEMP);
}

LCD.h

#ifndef __LCD_H
#define __LCD_H


#define LCD_SCL 40
#define LCD_SDA 45
#define LCD_RES 39
#define LCD_DC  41
#define LCD_CS  42
#define LCD_BLK 5
#define LCD_WIDTH   240
#define LCD_HIGH    320

#define LCD_HOST    SPI2_HOST

#define LCD_CMD_SWREST  0x01
#define LCD_CMD_SLPOUT  0x11
#define LCD_CMD_COLMOD  0x3A
#define LCD_CMD_RAMCTRL 0xB0
#define LCD_CMD_INVON   0x21
#define LCD_CMD_NORON   0x13
#define LCD_CMD_MADCTL  0x36
#define LCD_CMD_DISPON  0x29
#define LCD_CMD_CASET   0x2A
#define LCD_CMD_RASET   0x2B
#define LCD_CMD_RAMWR   0x2C


void LCD_Init(void);
void LCD_Write(uint16_t X, uint16_t Y, uint16_t Width, uint16_t High, void* Data);
uint16_t LCD_RGB(uint8_t R, uint8_t G, uint8_t B);
void LCD_Clear(uint16_t color);
void LCD_ShowImg(uint16_t X, uint16_t Y, uint16_t Width, uint16_t High, uint8_t* Img);

#endif

        经过测试显示纯色和rgb565的图片都没问题(idf版本为5.3),有问题的话还望大佬指正。

二.获取触摸数据

        通过开发板资料得知,这块板子的触摸芯片为CST328,但是用这个驱动芯片的屏幕比较少,几乎只能参考手册,这里我参考了这位博主的文章用ESP32S3驱动CST328并在lvgl_esp32_drivers新增芯片 | 过程记录过程还是比较详细,但是idf的版本为4.4.8,我这里做了5.3的移植,大家可以参考一下(有问题的话,还望大佬指正)

CST328.c

#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "driver/i2c_master.h"

#include "CST328.h"

CST328_Data_Struct CST328_Data;

//i2c总线控制句柄
i2c_master_bus_handle_t bus_handle;

//i2c从机控制句柄
i2c_master_dev_handle_t cst328_handle;

//CST硬件初始化
void CST328_RST(void)
{
    vTaskDelay(pdMS_TO_TICKS(50));

    //端口初始化
    gpio_set_direction(TP_INT, GPIO_MODE_OUTPUT_OD);
    gpio_set_direction(TP_RST, GPIO_MODE_OUTPUT);
    gpio_set_level(TP_INT, 1);
    gpio_set_level(TP_RST, 1);

    vTaskDelay(pdMS_TO_TICKS(50));
    gpio_set_level(TP_RST, 0);
    vTaskDelay(pdMS_TO_TICKS(5));
    gpio_set_level(TP_RST, 1);
    vTaskDelay(pdMS_TO_TICKS(200));
    gpio_set_level(TP_INT, 0);
}

//CST328初始化
void CST328_I2C_Init(void)
{
    //I2C主机总线cfg
    i2c_master_bus_config_t i2c_mst_config = {
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .i2c_port = -1,
        .scl_io_num = TP_SCL,
        .sda_io_num = TP_SDA,
        .glitch_ignore_cnt = 7,
        .flags.enable_internal_pullup = true,
    };

    //注册I2C主机总线
    ESP_ERROR_CHECK(i2c_new_master_bus(&i2c_mst_config, &bus_handle));

    //i2c从机cfg
    i2c_device_config_t dev_cfg = {
        .dev_addr_length = I2C_ADDR_BIT_LEN_7,
        .device_address = CST328_ADDRESS >> 1,
        .scl_speed_hz = 1000000,
        .flags.disable_ack_check = false,
    };

    //注册从机设备
    ESP_ERROR_CHECK(i2c_master_bus_add_device(bus_handle, &dev_cfg, &cst328_handle));
}

//CST328发送数据
esp_err_t CST328_SendData(uint8_t* Data, size_t Len)
{
    return i2c_master_transmit(cst328_handle, Data, Len, -1);
}

//CST328读取数据
esp_err_t CST328_ReceiveData(uint8_t* Buffer, size_t Len)
{
    return i2c_master_receive(cst328_handle, Buffer, Len, -1);
}

//CST328初始化
esp_err_t CST328_Init(void)
{
    char* TAG = "CST328_Init";
    esp_err_t ert;

    //初始化I2C
    ESP_LOGI(TAG, "初始化I2C");
    CST328_I2C_Init();

    //硬件初始化
    ESP_LOGI(TAG, "硬件初始化");
    CST328_RST();

    //软件初始化
    ESP_LOGI(TAG, "软件初始化");
    //进入ENUM_MODE_DEBUG_INFO模式
    if((ert = CST328_SendData((uint8_t[]){0xD1, 0x01}, 2) != ESP_OK))
    {
        ESP_LOGE(TAG, "I2C发送失败:%s", esp_err_to_name(ert));
        return ESP_FAIL;
    }
    //获取校码
    ESP_LOGI(TAG, "获取校码");
    CST328_SendData((uint8_t[]){0xD1, 0xFC}, 2);
    uint8_t Buffer[4] = {0x00};
    CST328_ReceiveData(Buffer, 4);
    //切换回默认模式
    CST328_SendData((uint8_t[]){0xD1, 0x09}, 2);
    uint16_t Check = ((uint16_t)Buffer[3] << 8) | Buffer[2];
    if(Check == 0xCACA)
    {
        ESP_LOGI(TAG, "校验码正确");
        return ESP_OK;
    }
    else
    {
        ESP_LOGE(TAG, "校验码错误:0x%X%X", Buffer[3], Buffer[2]);
        return ESP_FAIL;
    }
}

//CST328读取数据
esp_err_t CST328_Read(void)
{
    uint8_t Buffer[4] = {0x00};

    //读取手指数量
    CST328_SendData((uint8_t[]){0xD0, 0x05}, 2);
    CST328_ReceiveData(Buffer, 1);
    if((Buffer[0] & 0x0F) != 1)
    {
        CST328_Data.State = 0;
        CST328_Data.X = 0;
        CST328_Data.Y = 0;
        CST328_Data.Pressure = 0;
        return ESP_FAIL;
    }
    //读取手指状态
    CST328_SendData((uint8_t[]){0xD0, 0x00}, 2);
    CST328_ReceiveData(Buffer, 1);
    if((Buffer[0] & 0x0F) == 0x06)
        CST328_Data.State = 1;
    else
        CST328_Data.State = 0;
    //读取手指坐标和压力值
    for(uint8_t i = 0; i < 4; i++)
    {
        CST328_SendData((uint8_t[]){0xD0, 0x01+i}, 2);
        CST328_ReceiveData(Buffer+i, 1);
    }
    CST328_Data.X = ((uint16_t)Buffer[0] << 4) | ((Buffer[2] & 0xF0) >> 4);
    CST328_Data.Y = ((uint16_t)Buffer[1] << 4) | (Buffer[2] & 0x0F);
    CST328_Data.Pressure = Buffer[3];
    return ESP_OK;
}

CST328.h

#ifndef __CST328_H__
#define __CST328_H__

#define TP_SCL  3
#define TP_SDA  1
#define TP_RST  2
#define TP_INT  4

#define CST328_ADDRESS 0x34
typedef struct CST328_Data_struct
{
    bool State;//手指状态(按下/抬起)
    uint16_t X;//X轴坐标
    uint16_t Y;//Y轴坐标
    uint8_t Pressure;//手指压力
}CST328_Data_Struct;

extern CST328_Data_Struct CST328_Data;

esp_err_t CST328_Init(void);
void CST328_RST(void);
void CST328_I2C_Init(void);
esp_err_t CST328_SendData(uint8_t* Data, size_t Len);
esp_err_t CST328_ReceiveData(uint8_t* Buffer, size_t Len);
esp_err_t CST328_Read(void);


#endif

main.c(测试)

#include <stdio.h>
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "CST328.h"

void app_main(void)
{
    CST328_Init();
    while(1)
    {
        CST328_Read();
        if(CST328_Data.State)
            printf("X:%d    Y:%d    P:%d\n", CST328_Data.X, CST328_Data.Y, CST328_Data.Pressure);
        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

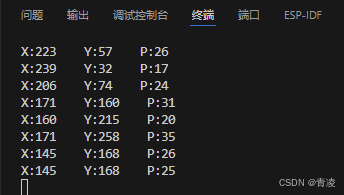

 测试结果
