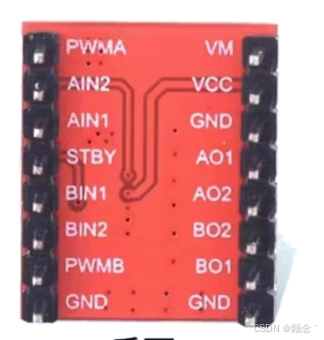

TB6612模块与单片机供电连接

vm

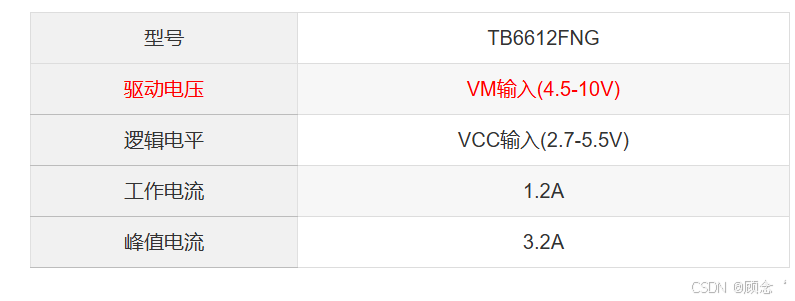

驱动电压>7.4V,的时候建议VCC连接5V供电,因为VM电压会倒灌VCC中,接3.3V会导致单片机的3v3输出口被倒灌。或者接肖特基二极管也行

TB6612 的 VCC 反向给单片机供电的原因

1. 电路连接问题
  • 电源引脚短接:在连接电路时,如果不小心将 TB6612 的 VCC 引脚与单片机的电源引脚直接短接,且没有采取隔离措施,当 TB6612 的 VCC 电压高于单片机的电源电压时,就会出现反向供电的情况。
  • 共地干扰:虽然单片机和 TB6612 模块都有接地引脚,但如果接地线路存在较大的电阻或电感,会导致地电位不一致。这种电位差可能会使电流从 TB6612 的 VCC 通过地回路流向单片机的电源端,造成反向供电。
2. 电源电压差异
  • 单片机电源电压波动:单片机在运行过程中,由于负载变化、功耗增加等原因,其电源电压可能会出现波动。当单片机的电源电压低于 TB6612 的 VCC 电压时,就会形成电压差,从而导致电流反向流动。
  • TB6612 内部电源转换异常:TB6612 内部有电源转换电路,将 VM 电压转
