MOS驱动自举电容和限流电阻的选取

自举电容选取

最近做逆变时出现了异常，使用2104驱动MOS管

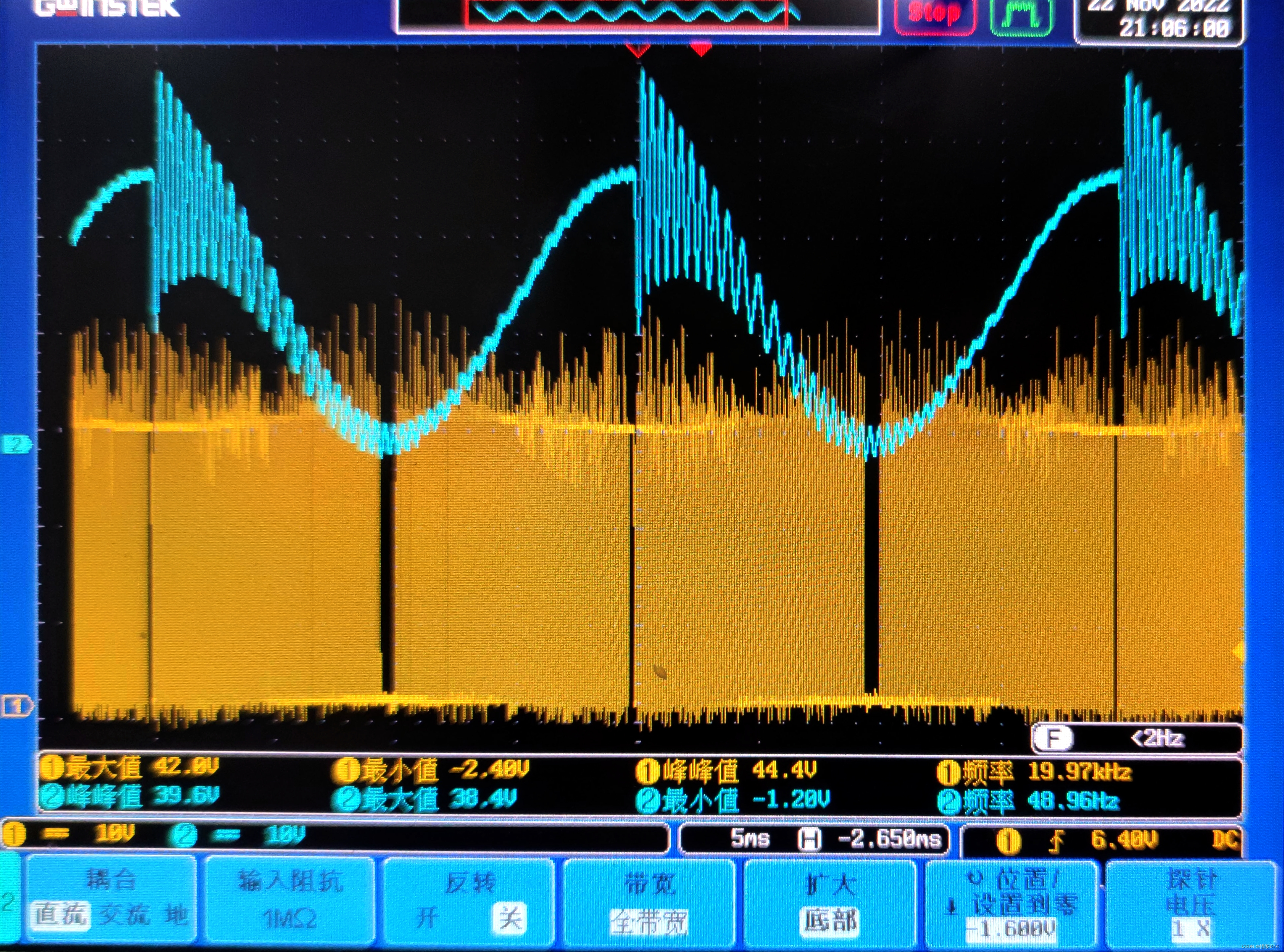

 蓝色为滤波后双端带载时出现的波形，一端带载时没有问题

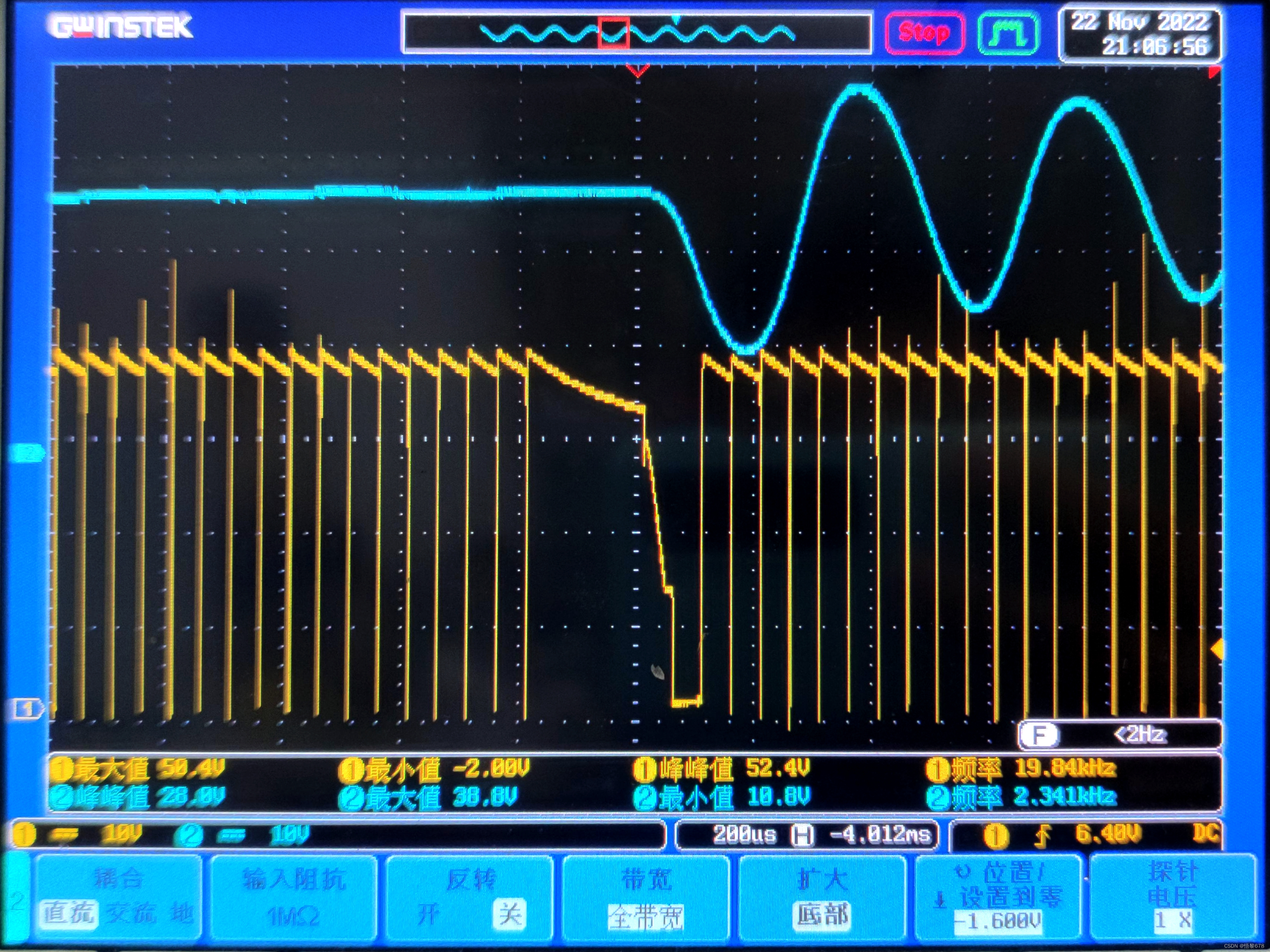

放大波形后发现输出波形在占空比满值时垮掉，产生严重的震荡

 可以看到波形顶部斜向下，我们可以推断是驱动自举电容值偏小，当占空比增大时无法为高端MOS提供足够的电荷。

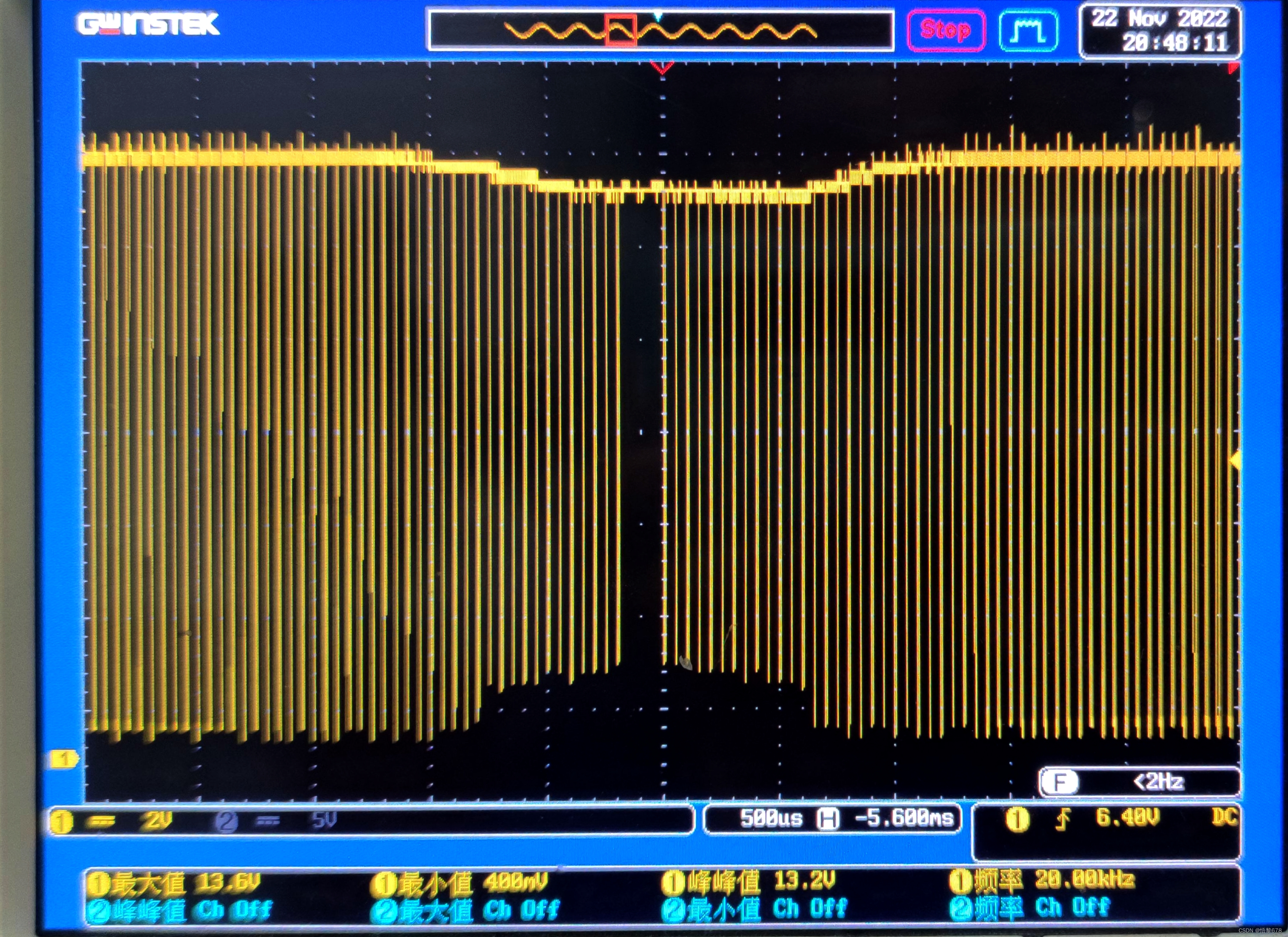

下图为2104的驱动波形，在占空比增大时，电平降低

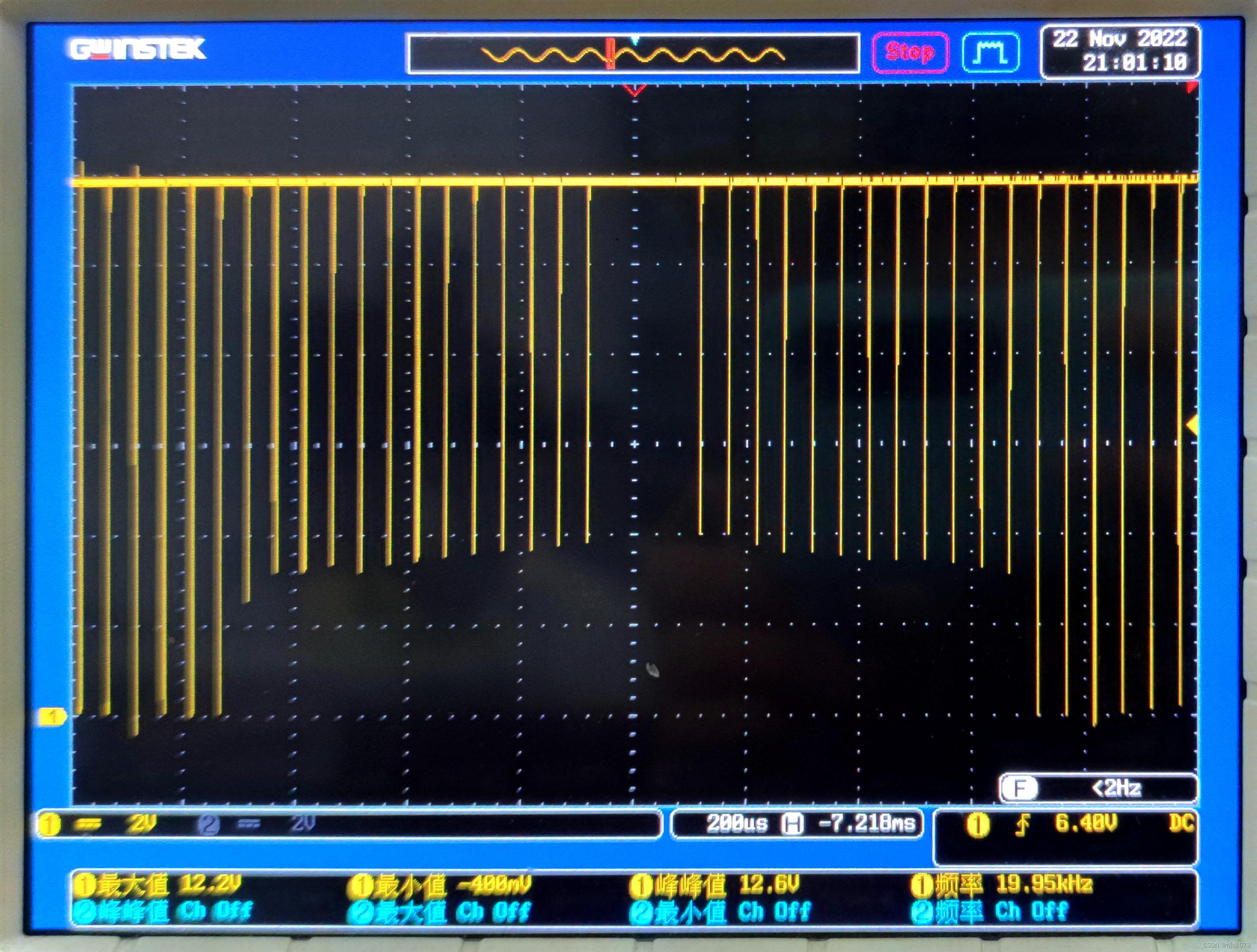

 当电容值偏大后，占空比增大，驱动波形不能达到最低值，MOS管不能完全关断，造成损耗。

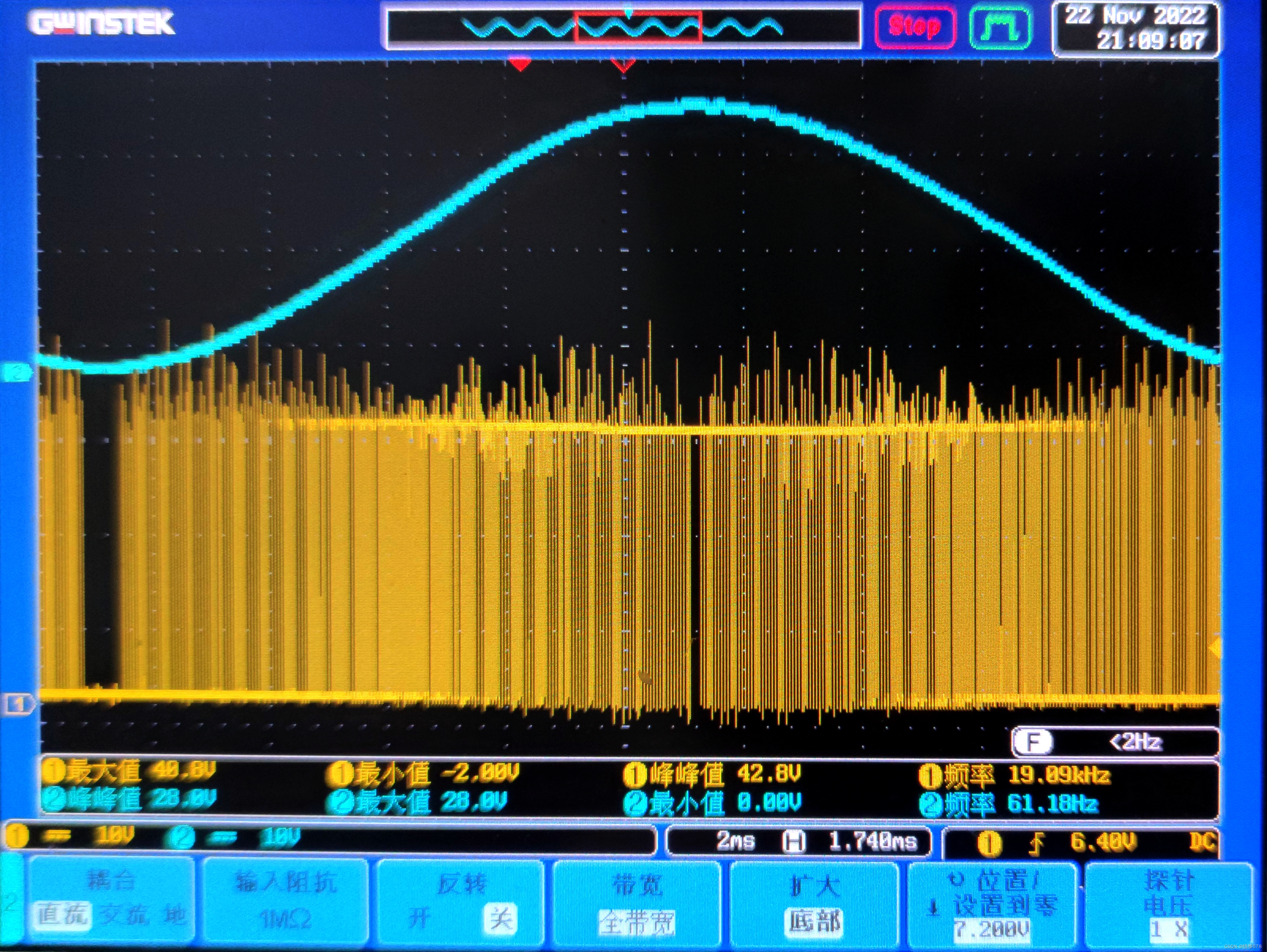

 电容取值合适后输出带载波形

限流电阻对MOS的影响

一般都习惯在栅极串一个电阻，电阻提高稳定性的同时减缓了MOS的开关过程

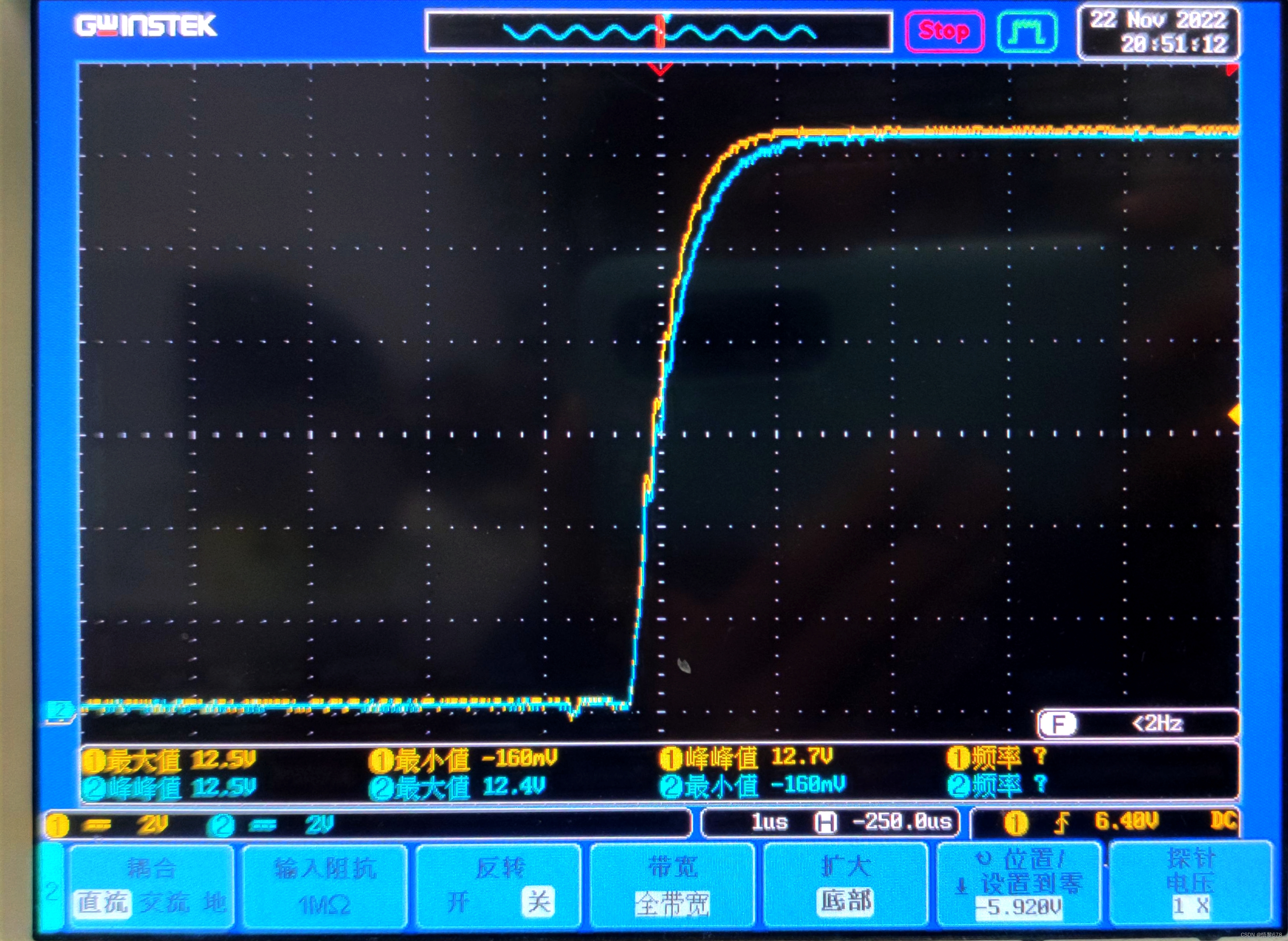

蓝色为串10欧姆电阻的栅极波形

黄色为0欧姆电阻
