蓝桥杯单片机DS18b20单总线测温模块常见问题解决

蓝桥杯单片机DS18b20单总线测温模块常见问题解决

有道是：“溪水声声留我住，梅花朵朵唤人回”

DS18b20测温模块作为一个比较简单、稳定的蓝桥杯单片机外设模块，

使用时却经常出现各种问题，总是让我们不禁三番多次回顾其基础知识，

却总也摸不着头脑，

那本文也许就是你的救星，你的百度搜索也将到此截止。

DS18B20是单总线数字化温度传感器，应用非常广泛。

它输出的是数字信号，同时具有体积小，硬件资源耗费少，抗干扰能力强，精度高等特点。

但我们在使用的时候它显得并不“稳定”，总是会出现许多问题，例如：

1.DS18b20温度显示会跳动、跳变

2.DS18b20开机显示85.00之类的

3.DS18b20一直显示35.93度，且温度不刷新

本文将分析以上问题的原理以及提供解决思路。

目录

1.DS18b20温度显示会跳动、跳变

2.DS18b20开机显示85.00之类的

3.DS18b20一直显示35.93度，且温度不刷新

#DS18B20的温度转换与读取流程

---

1.DS18b20温度显示会跳动、跳变

现象：例如需要显示的温度为：26.1，而数码管显示在26.1和3.5

        （或者其他的一些不该出现的值）之间来回跳变。
原因： 没有考虑到单片机进入中断对onewire时序的影响。

                造成时序紊乱，读出来的温度值自然是乱的。

 解决：在官方给出的驱动必要处加上EA = 0；

//通过单总线向DS18B20写一个字节
void Write_DS18B20(unsigned char dat)
{
unsigned char i;
EA = 0;
for(i=0;i<8;i++)
{
    DQ = 0;
    DQ = dat&0x01;
    Delay_OneWire(5);
    DQ = 1;
    dat >>= 1;
}
    Delay_OneWire(5);
    EA = 1;
}

//从DS18B20读取一个字节
unsigned char Read_DS18B20(void)
{
unsigned char i;
unsigned char dat;
EA = 0;
for(i=0;i<8;i++)
{
    DQ = 0;
    dat >>= 1;
    DQ = 1;
if(DQ)
{
    dat |= 0x80;
}
Delay_OneWire(5);
}
EA = 1;
return dat;
}

2.DS18b20开机显示85.00之类的

原因：因为温度传感器的温度转换需要一定的时间，所以刚一开始温度转换然后紧接着读取温度，再显示出来，他读取的温度便是上一次转换的结果，由于ds18b20初始温度值为85，所以这里的“上一次转换的结果”就是85.

解决方法：

在程序初始化的部分加上

    Read_Temperature();//此时读取的温度值为默认的85

    Delay_1ms(750);//等待上一个read函数温度转换完成

   Read_Temperature();

//此时再读取的温度值就变成了第一个read函数转换完成的温度值

先读，再延时较长时间，在进行后续要求的读取

3.DS18b20一直显示35.93度，且温度不刷新

原因：

最基础的原因:用标志刷新读取手法时 标志位 数据类型容量溢出导致计数不到那个值，比如要计数到500的，但定义的count是char类型的，这根本不可能计数到500因为到255就溢出了

时序原因

DS18B20最高具有12为精度（默认模式），分辨率达到0.0625摄氏度，且外围电路极其简单，甚至可以不接VCC，就靠数据流吊着就能工作。当然它工作时时序可没有那么简单，稍有不慎（延时错误），整个工作时序就混乱了，因此准确把握每次延时至关重要。

解决方法:检查时序

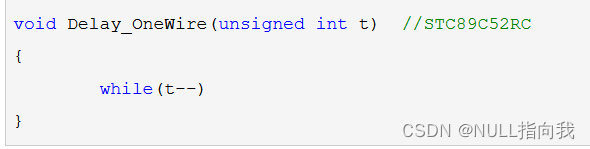

比赛方提供的驱动程序中有单总线驱动，官方给配的，十有八九好使，不过我在用的过程中却发现有时都回来数据是错的，温度没读对，在仔细研究后发现，官方给的驱动是针对STC89C52的，其中给的延时函数如下：

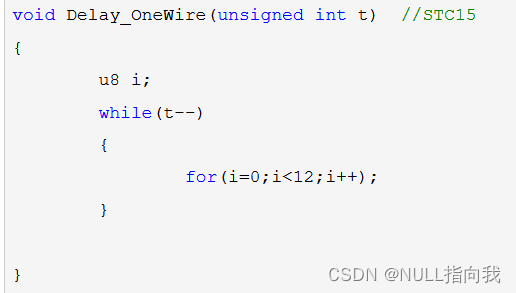

 而我们实际用的芯片是IAP15系列，作为1T单片机，指令执行速度是12T单片机的12倍，那么上面这个简陋延时函数实际上是以原来的1/12时间就执行完了，这个延时在DS18B20中能够正常使用吗？当然不能，因此在上述函数基础上进行改进：



#DS18B20的温度转换与读取流程

【1】DS18B20复位

【2】写入字节0xcc，跳过ROM指令

【3】写入字节0x44，开始温度转换

【4】延时700~900ms

【5】DS18B20复位

【6】写入字节0xcc，跳过ROM指令

【7】写入字节0xbe，读取高速暂存器

【8】读取暂存器第0字节，即温度数据的LSB

【9】读取暂存器第1字节，即温度数据的MSB

【10】DS18B20复位，表示读取数据结束

【11】将LSB和MSB整合成为一个16位数据

【12】判断读取结果的符号，进行正负温度的数据处
