【电源设计】18650电池电源串并联设计——改变电压或容量

有时我们有需要改造电池电源的需要，比如增大容量，增大电压之类的，本文介绍18650锂电池，以及如何用18650锂电池串并联设计电源，达到增大容量或者增大电压的效果：

目录

一、18650锂电池基本知识：

二、18650电池的串并联改造知识：

并联锂电池的特点是：电压不变，电池容量相加，内阻减小，可供电时间延长。

串联锂电池的特点是：电压变大，电池容量变为最小的，内阻增大，可供电时间减小。

 三、实例改造：

改造目标:

手绘电路图：

实操焊接与结果：

---

一、18650锂电池基本知识：

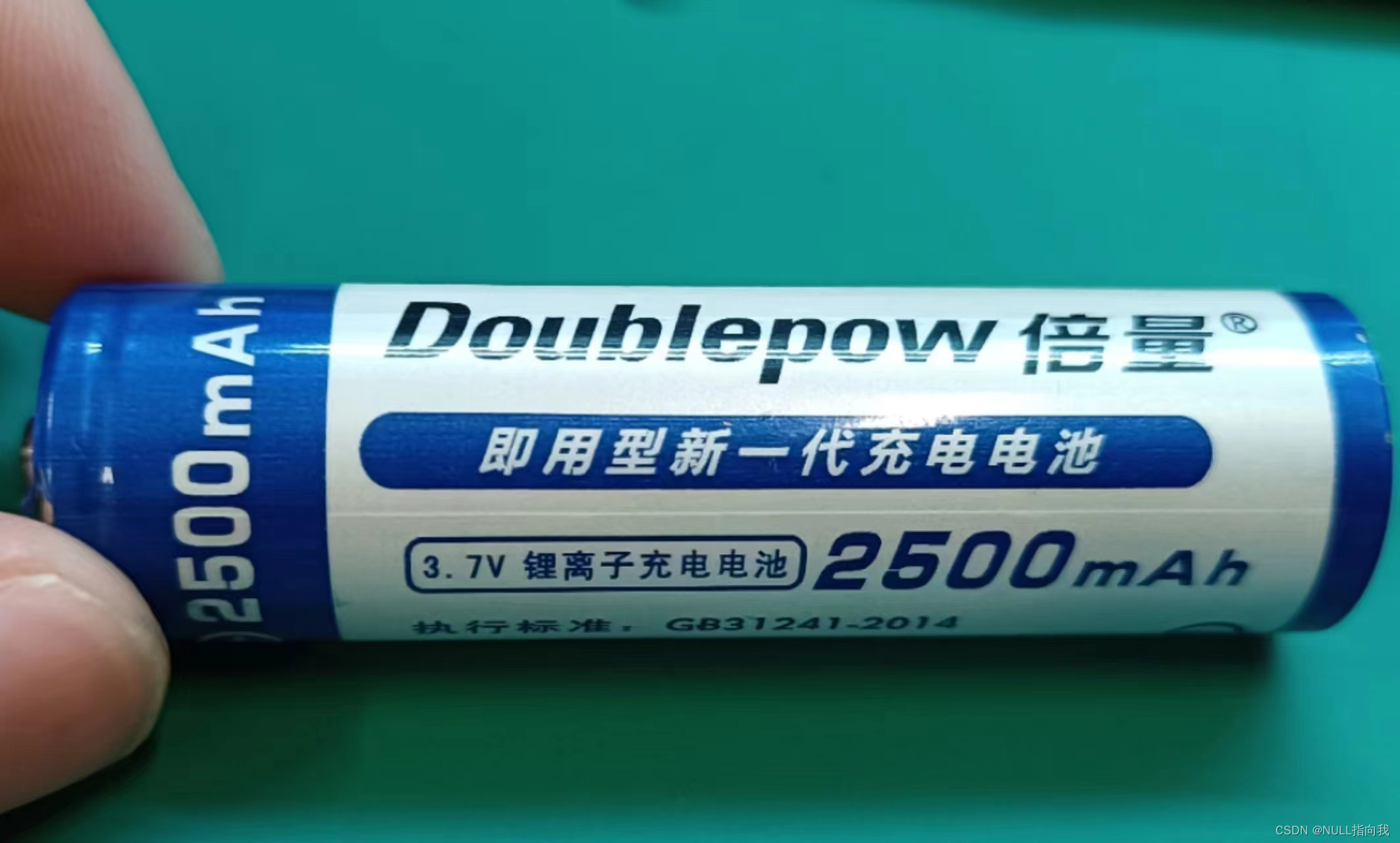

这是一节18650电池：

容量是2500mAh

额定电压：3.7V

充电参数：恒流，恒压，充电电流为1625mA，充电到4.2V，需要4小时

这是一节充的比较满的18650电池，它是4V左右：

18650电池使用范围广：笔记本电脑、对讲机、便携式DVD ，仪器仪表、音响设备、航模、玩具、摄像机、数码照相机等电子设备都可以见到它的影子。

18650电池内阻小，使用寿命很长。

18650电池没有记忆效应，在充电前也不必将剩余电量放空，使用方便。

18650电池可串联或并联组合成 18650 锂电池组。

二、18650电池的串并联改造知识：

并联锂电池的特点是：电压不变，电池容量相加，内阻减小，可供电时间延长。

并联充电的核心内容是并联电流的大小及其作用。根据并联理论，干路电流等于各支路电流之和，因此，已经组合为电池组的n节并联锂电池要达到与单节电池相同的充电效率，充电电流应为n个锂电池电流之和，在欧姆定律：I=U/R的公式下，这个设计是合理的。

但是，并联后的电池内阻也会起变化，按照并联内阻公式，两个并联锂电池的总内阻等于两个电池内阻乘积与其内阻相加之和的比值，并联电阻会随着并联电池数量的增加而递减。

所以，锂电池并联充电的效率可以在电流小于n个并联锂电池电流之和的基础上实现。
锂电池并联要注意电池的一致性问题，因为，一致性差的并联锂电池会在充电过程中出现充不进电或者过充现象，从而破坏电池结构，影响整组电池的寿命。因此，选用并联电池时应避免将不同品牌、不同容量和不同新旧程度的锂电池混用。对电池一致性的内在要求是：锂电池电芯电压差≤10mV，内阻差≤5mΩ，容量差≤20mA。

串联锂电池的特点是：电压变大，电池容量变为最小的，内阻增大，可供电时间减小。

 三、实例改造：

改造目标:

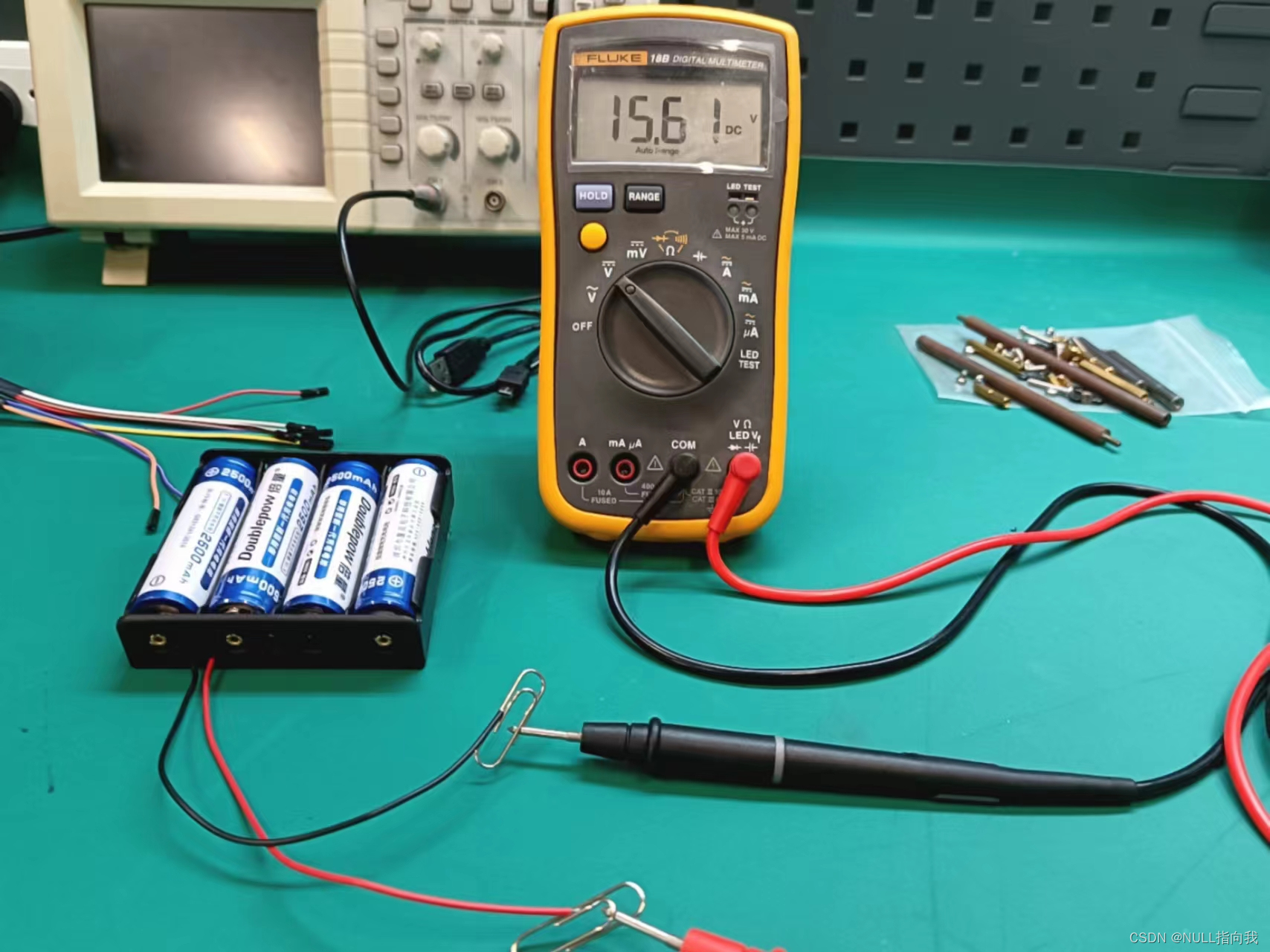

此处我有一四节18650锂电池盒子，装上后发现电压竟然高达15V以上：

 这样的电池组的各项参数为：

1.容量=2500mAh

2.电压=4V*4约等于16V

 现在我需要将电池盒改造，将其变为：

 1.容量=5000mAh

2.电压约等于8V

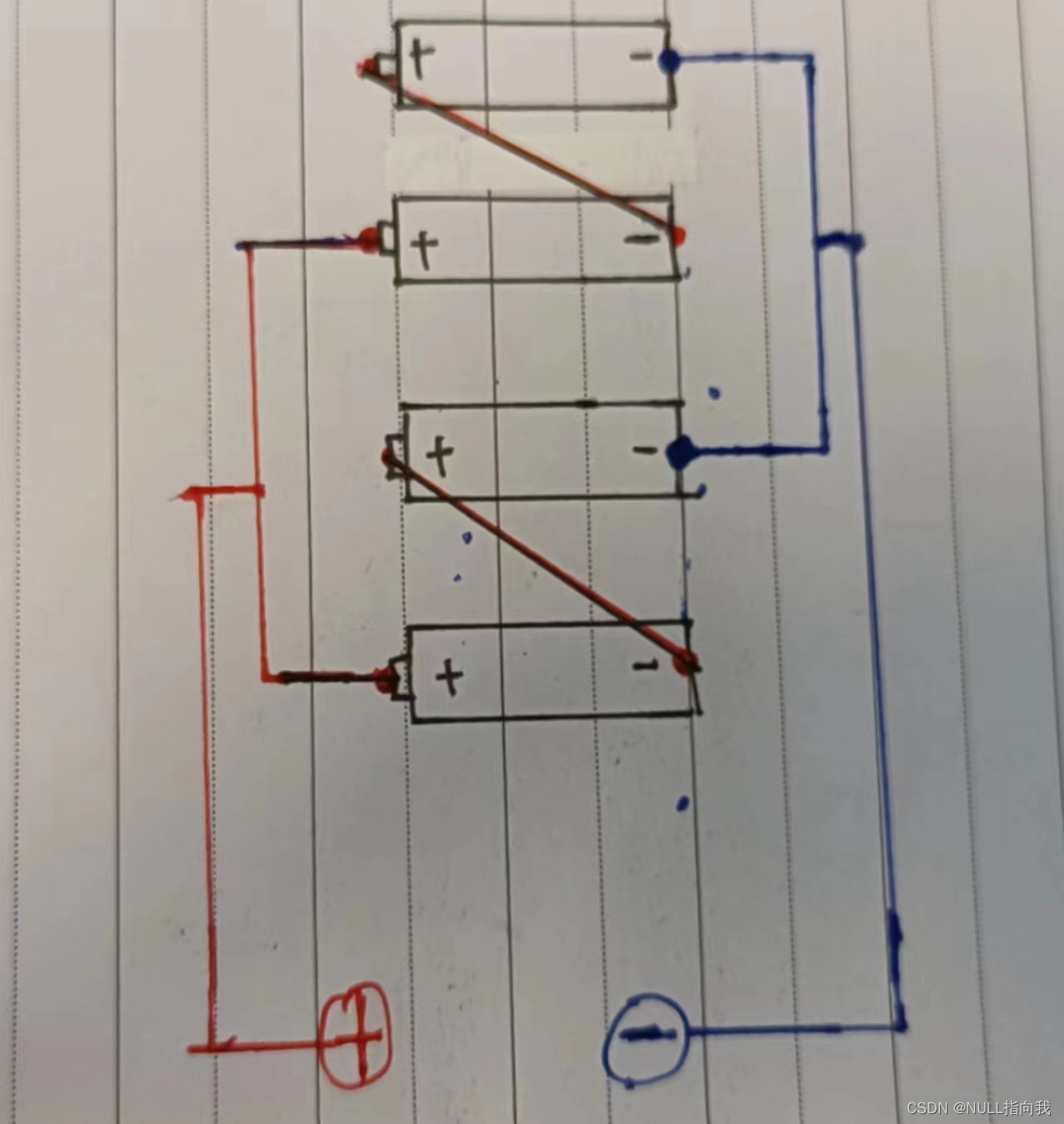

手绘电路图：

 原理就是俩俩串联，再并联：

实操焊接与结果：

 改造成功！
