QPSK simulink实现

本文详细介绍了QPSK调制和解调的过程,包括使用升余弦滚降滤波器、单双极性变换,Demux模块,以及在AWGN信道后的处理,涉及载波同步、PulseGenerator和数据速率调整。解调部分展示了经过串并转换后信号的变化及基本的QPSK调制效果验证。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

配合该文章食用更佳

调制部分

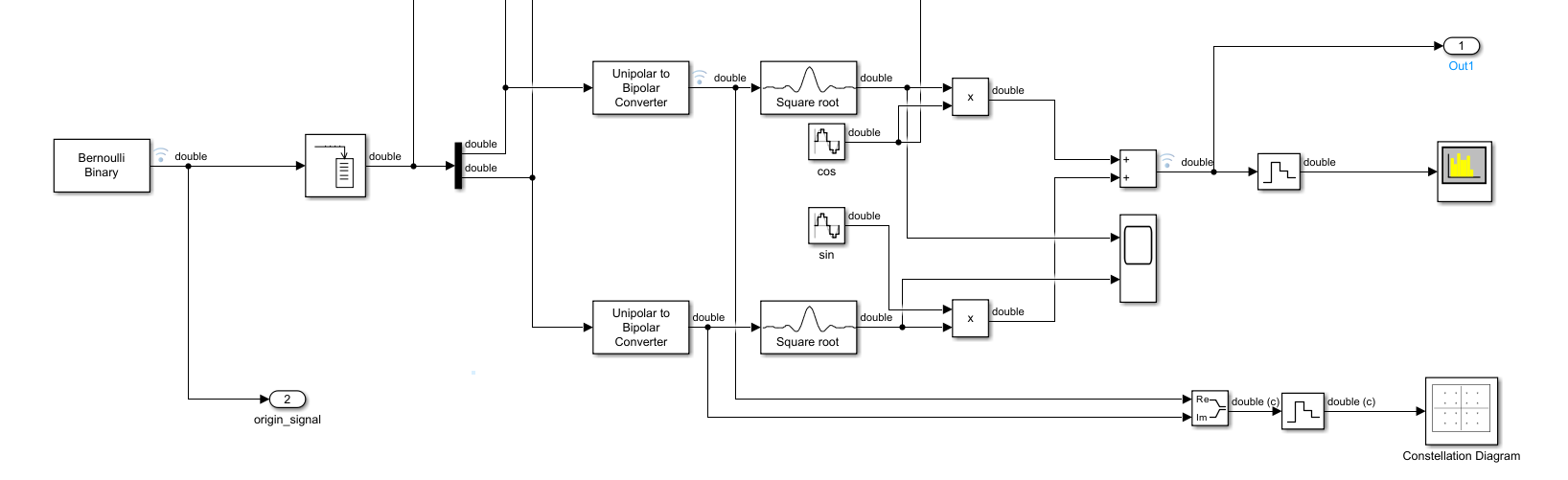

总体框架


各模块参数

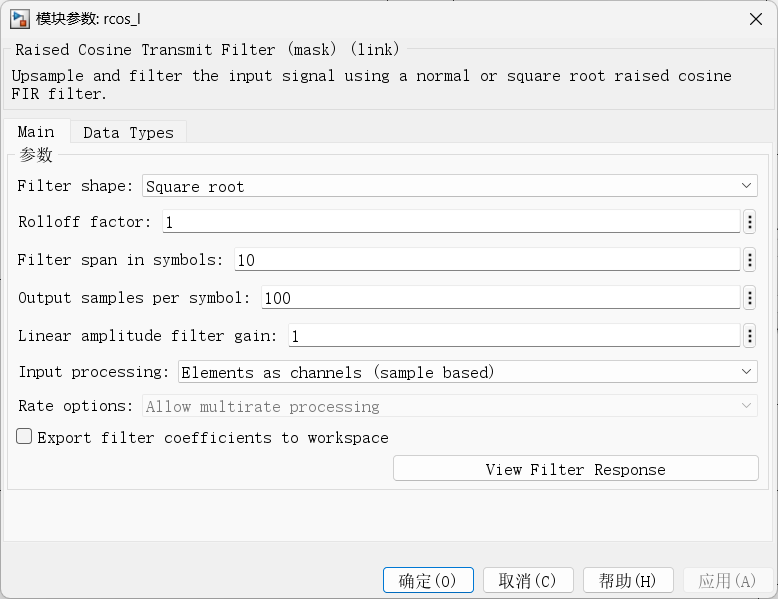

升余弦滚降滤波器滚降系数为 1
image.png|500

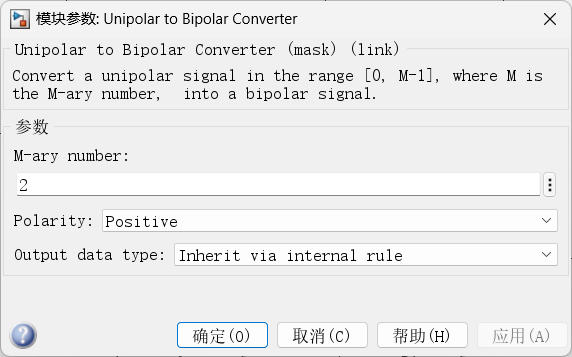

单双极性变换
image.png|500

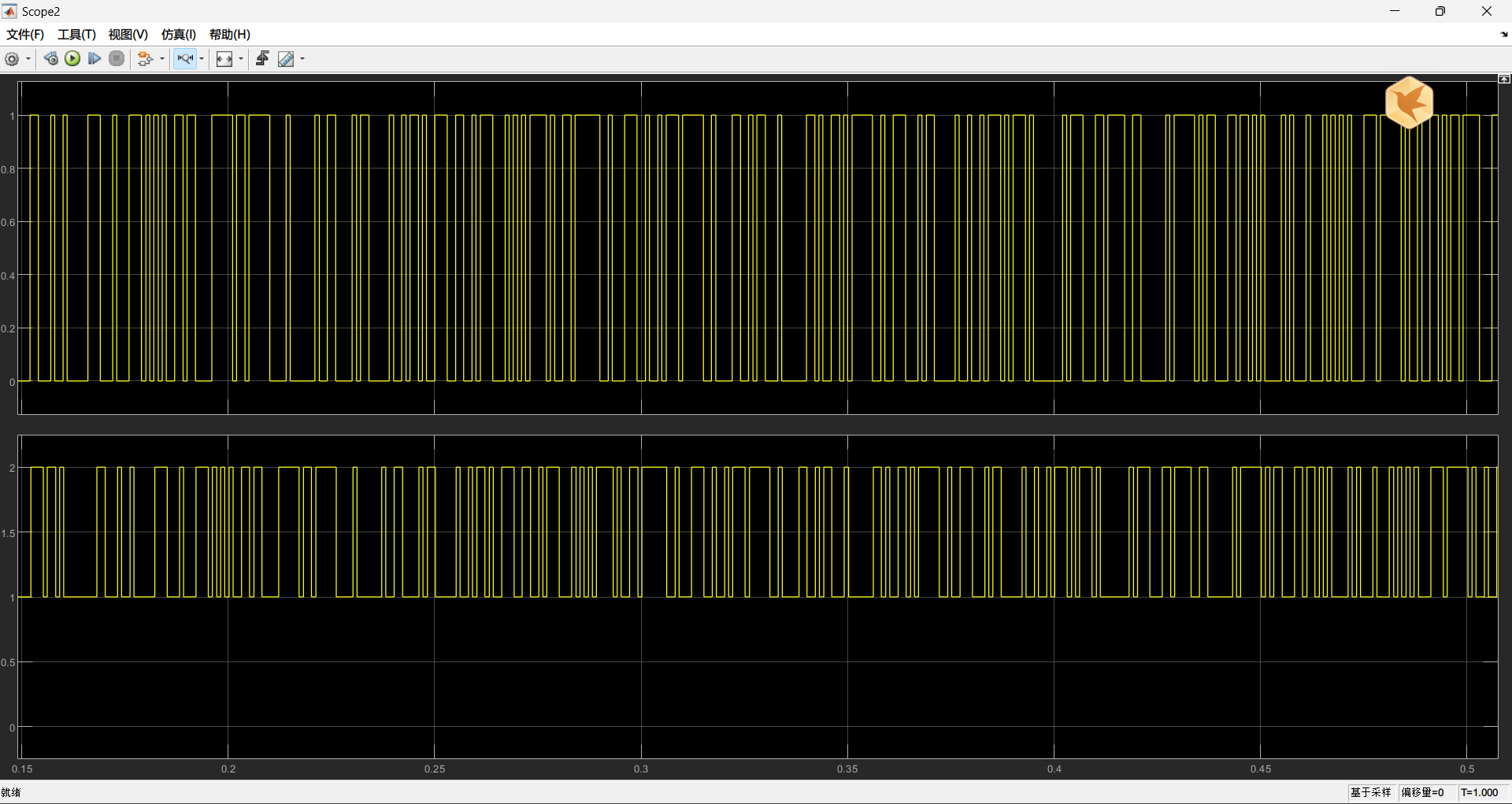

各阶段波形

Buffer

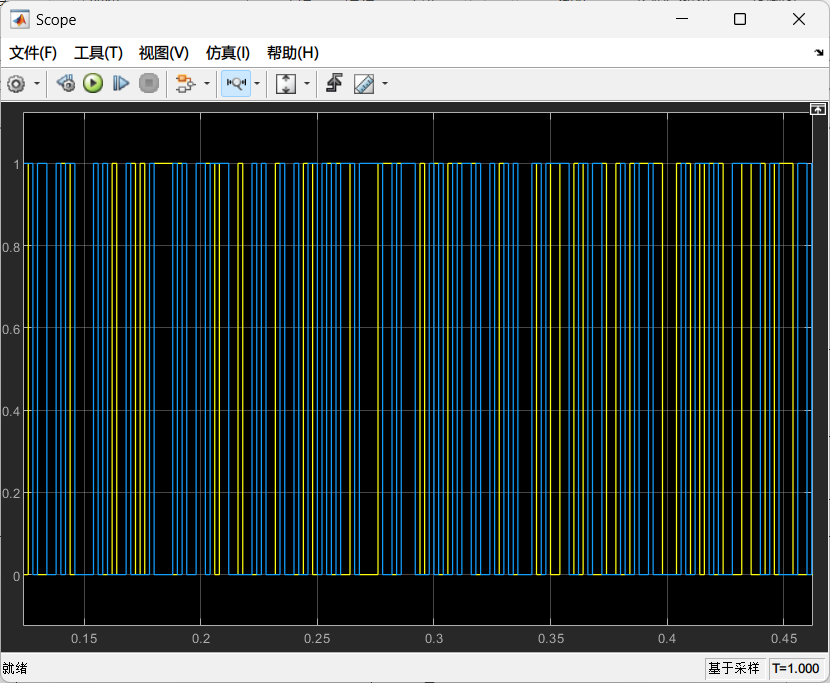

Demux


Raised Cosine Transmit Filter

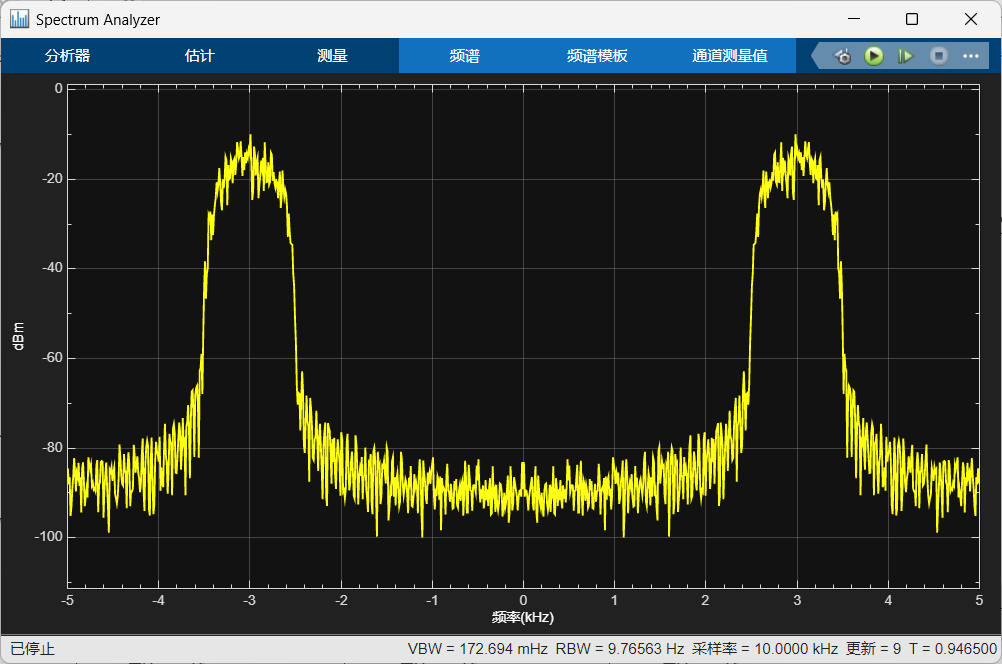

QPSK 信号功率谱密度

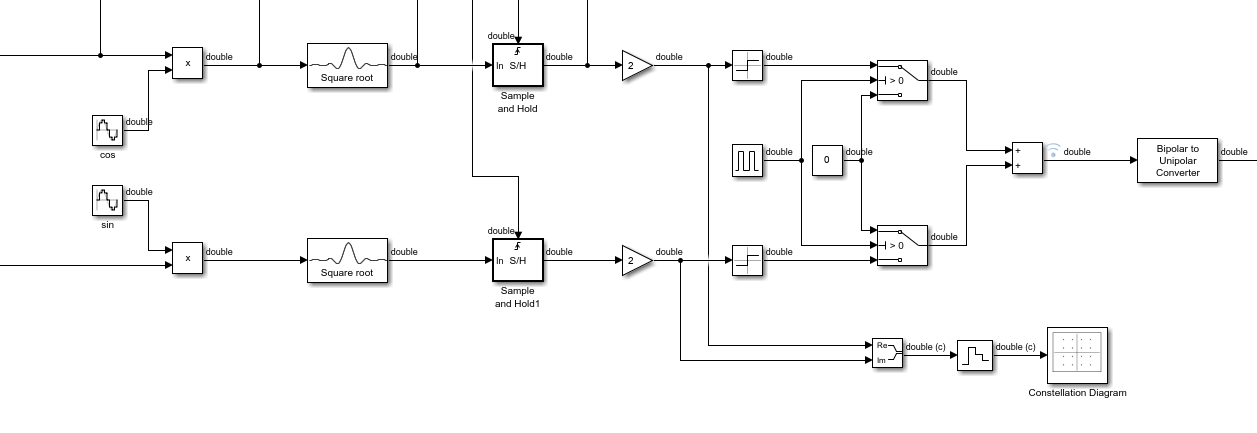

解调部分

经过 AWGN 信道后,假设已经进行了载波同步

部分模块参数

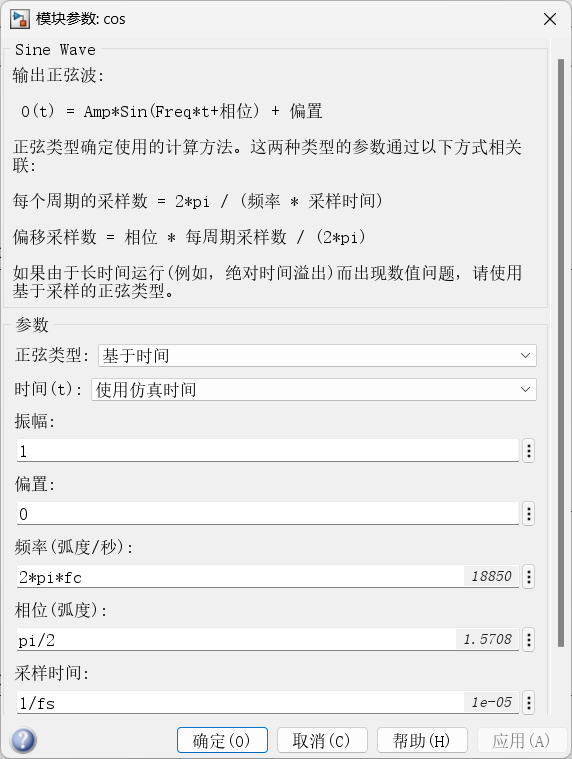

载波模块

image.png|475

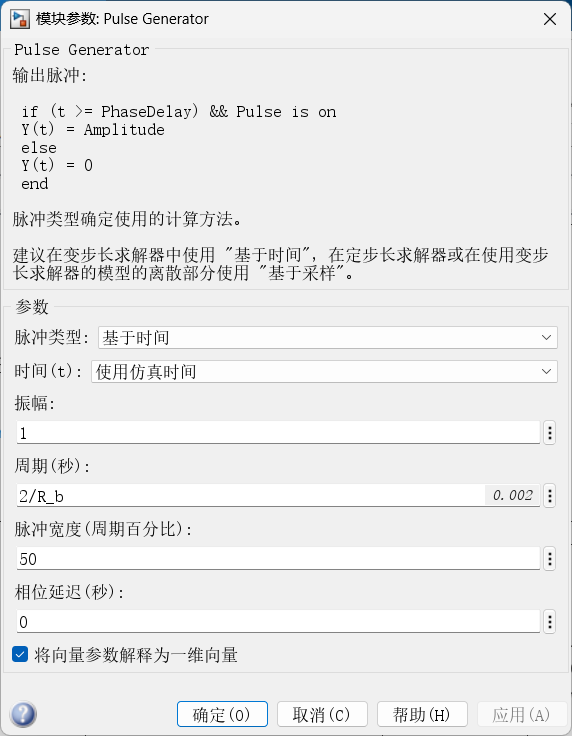

Pulse Generator

image.png|500
由于经过了串并转换,因此数据率减半

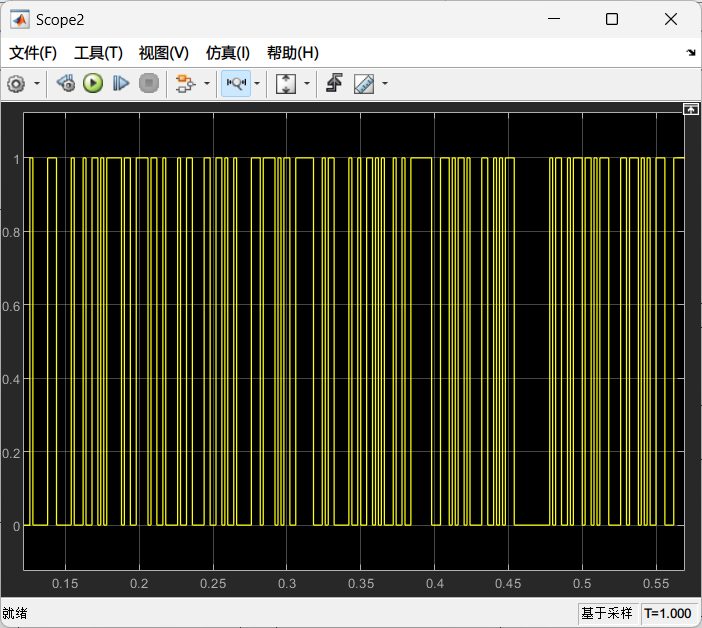

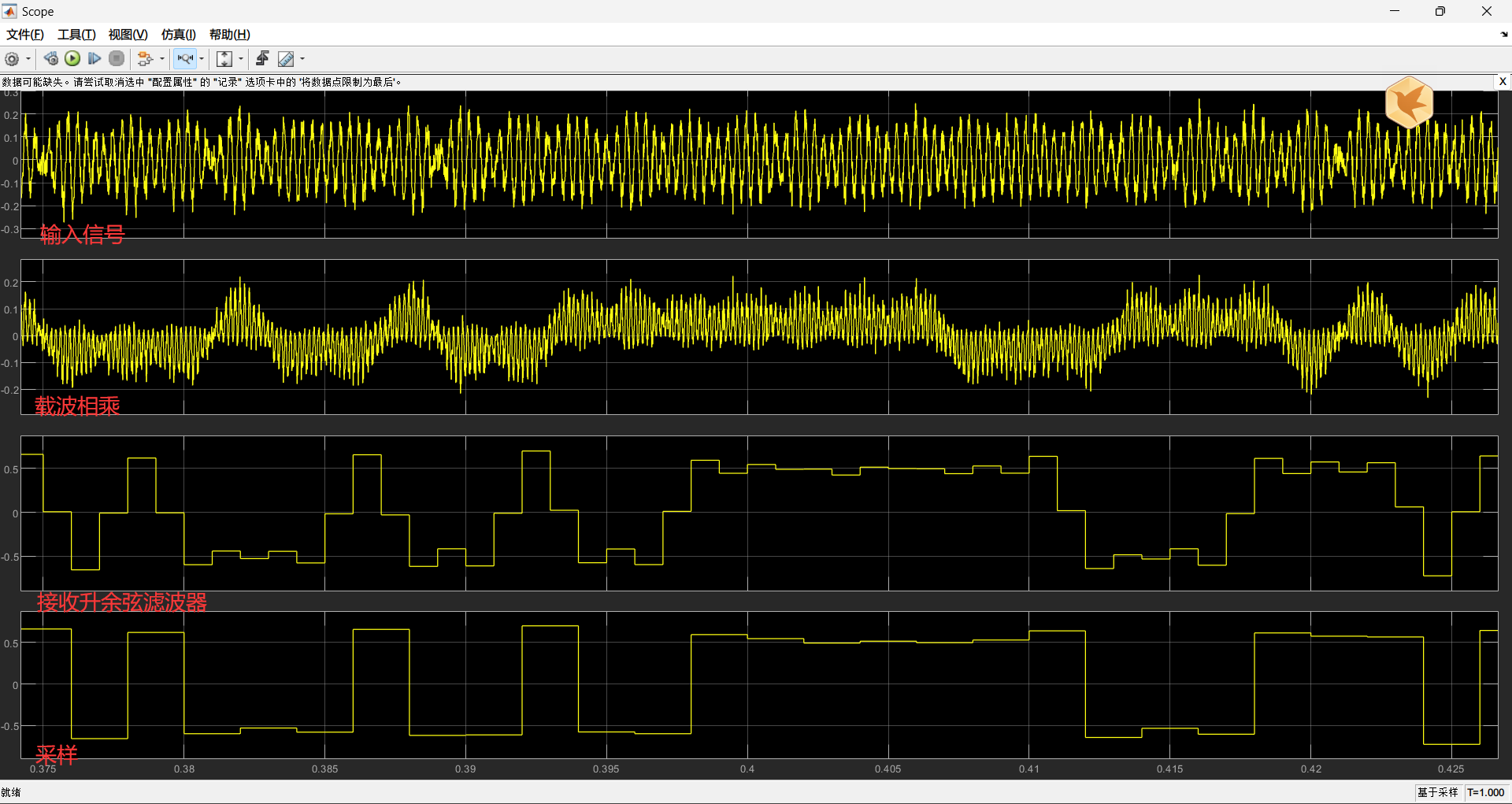

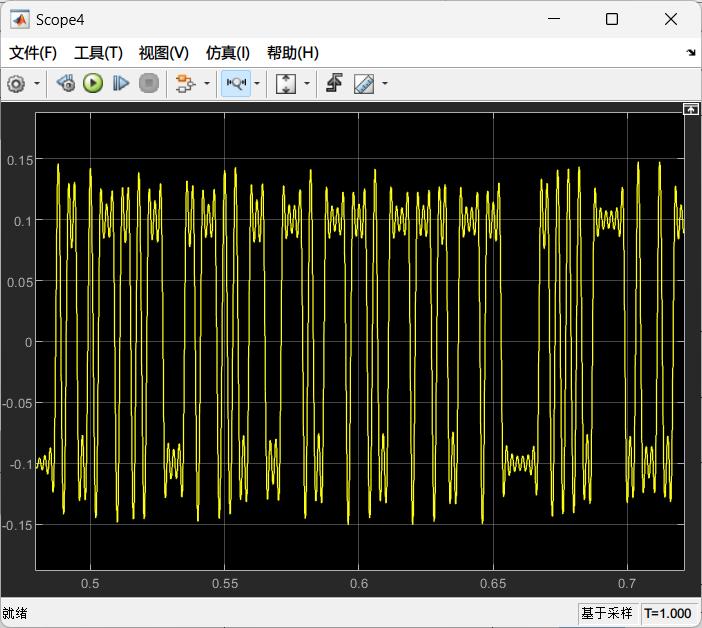

部分波形


将初始信号经过一定时间的延时后,在示波器中和解调输出的信号基本对齐,可以发现基本实现 QPSK 调制解调
