直流无刷电机

一.无刷直流电机简介

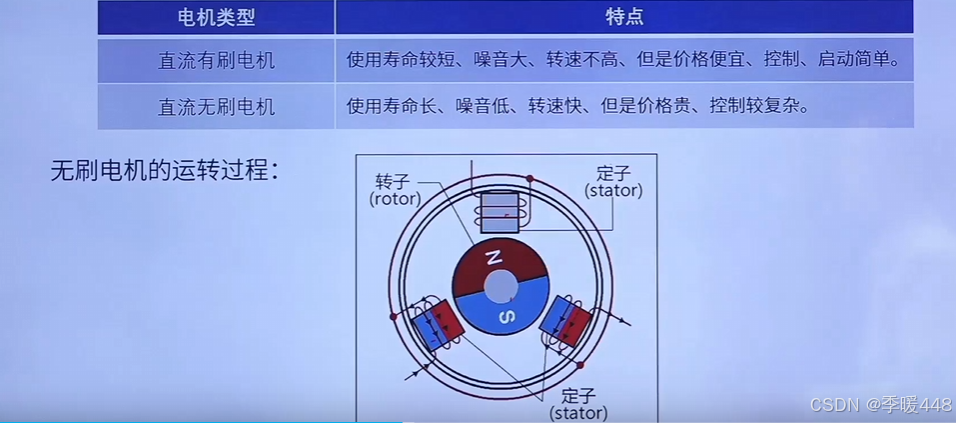

一.无刷与有刷的区别

无刷直流电机没有碳刷和换向器

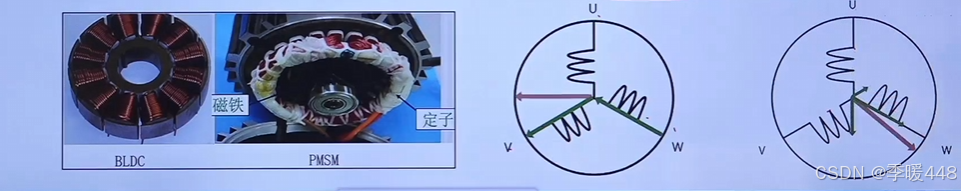

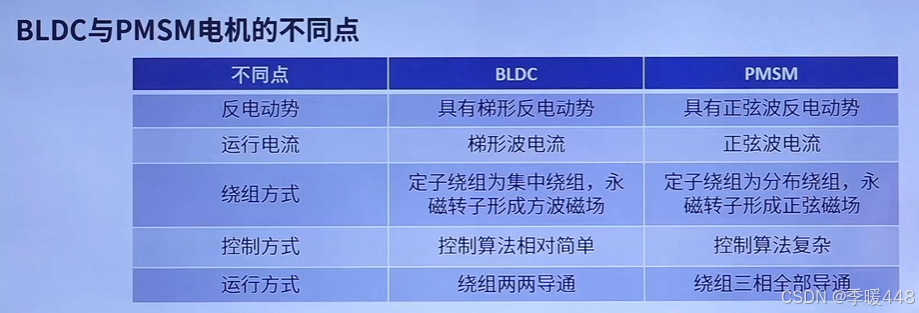

二.BLDC与PMSM的不同点

三.无刷直流电机的主要参数

1.极对数:转子此帖NS极对数,此参数和电机的旋转速度有关

电子速度=电机实际速度*极对数

2.KV值:值越大,电机转速越大            电机转速=KV值*工作电压

3.额定转速:额定电流下的空载转速,单位RPM

4.转矩:电机中转子产生可以带动机械负载驱动力矩,单位N-M

四.应用场景

无刷电机的应用场景很广泛,如电动车,无人机,风扇,鼓风机,抽油烟机等

二.无刷直流电机驱动原理

先了解无刷电机是如何转动的,以及如何换向的

底层原理极其简单,却很难造出精品!无刷直流电机的工作原理

总的来说,其实就是六步换向的原理,那么遇到以下的问题

1.如何实现UVW三相极性的切换的问题

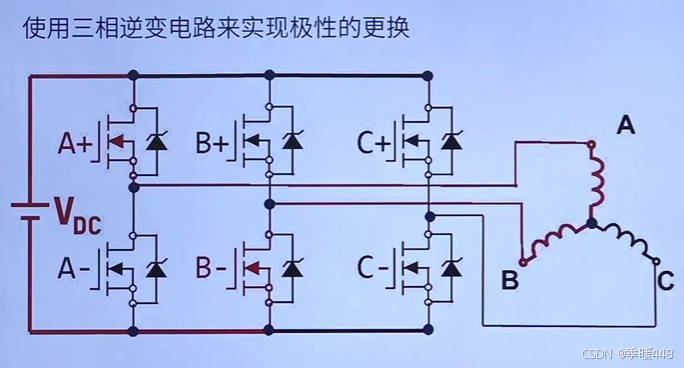

利用高功率的MOS管当作开关,组成下面的H桥电路,要注意同侧的上下桥臂不能同时打开,会造成短路

上面的电路直接把电源接到线圈上,电机很快会飙到很高的速度,所以实际情况会引如PWM来代替高低电平,这样可以方便的控制线圈电流,从而控制转矩扭矩。

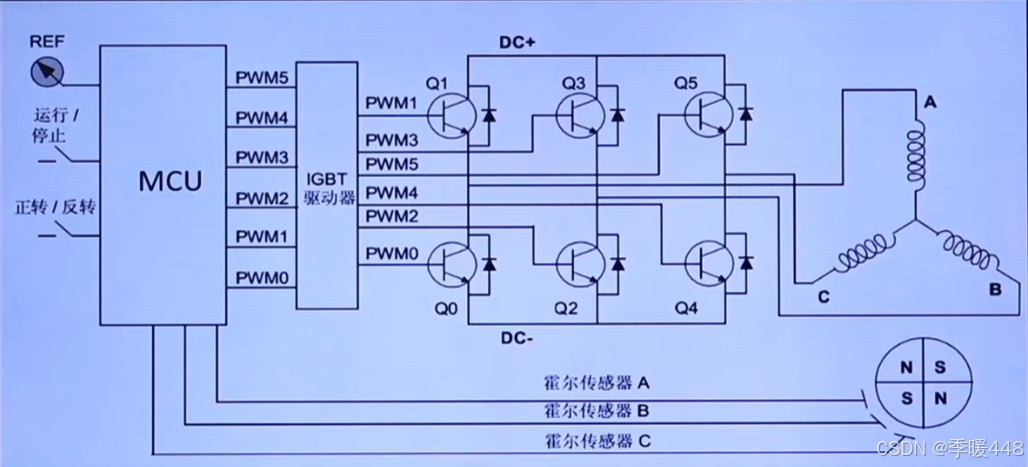

通过MCU来输出PWM,然后经过驱动电路来控制MOS管的导通关闭,通常为了降低能耗,采用(H-PWM-L-ON)上桥臂采用PWM调制,下桥臂使用高低电平直接控制,这样电机的转速就完全取决于上桥臂PWM的占空比,因而可以进行电机的调速。

2.如何确定转子当前位置

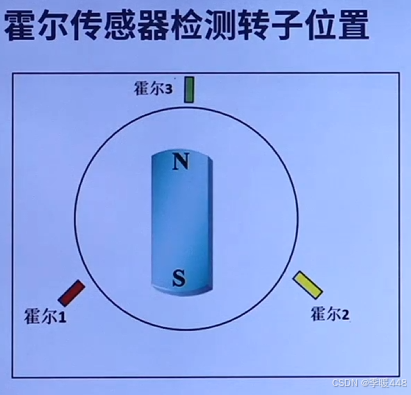

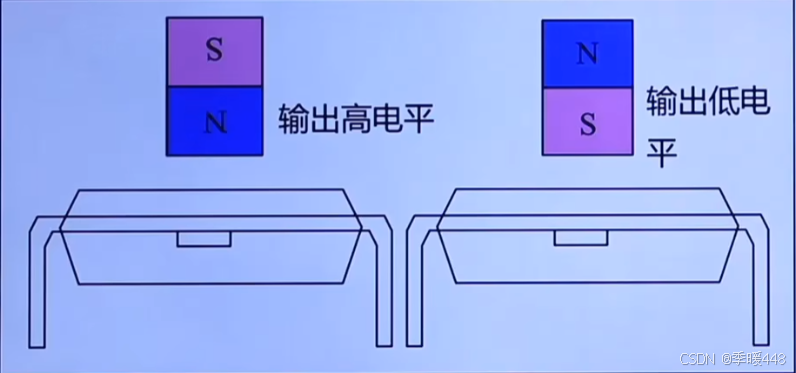

位置检测又两种方式,一个是通过霍尔传感器来读取,另一个通过检测反电动势过零点,霍尔传感器的工作原理如下

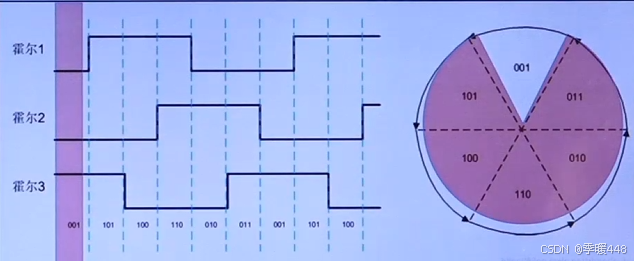

通过霍尔传感器来检测对应的扇区,根据霍尔1,2,3的电平值确定转子位置,再根据霍尔与绕组得电情况真值表来控H桥电路,电角度=机械角度*极对数

三.无刷直流电机驱动板

  • 三相逆变电路
  • 三相逆变电三相电流采样
  • 电源电压采样和温度检测
  • 霍尔/编码器/过零信号
  • 过流保护电路

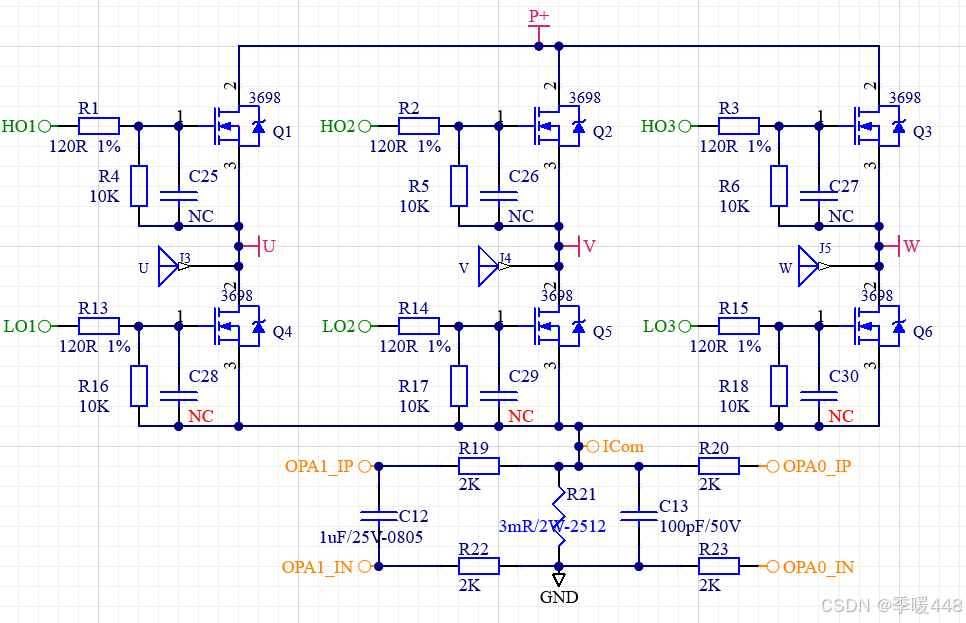

下面三相H桥电路,当HO1有电压拉高,Q1MOS管Vgs大于导通电压,Q1导通,但同时S极电压被Power拉高,Q1又关闭,所以需要引入一个自举升压电路,使Q1一直处于导通状态。

电流,电压以及NTC均是采用ADC采样,通过采集电压取得电流值,若电压值过小,则先经过运算放大电路再取得电流值大致,流程就是这样中间电路会用到电阻分压,电压跟随器硬件部分需要大量的资料收集,形成一个驱动电路,也就是电机驱动部分。
