🔥 内容介绍

模态参数估计是结构动力学分析中的重要环节，其准确性直接影响到结构健康监测、故障诊断、模型修正等应用的可靠性。传统的模态参数估计方法往往依赖于时域或频域的信号处理，但当结构具有高阻尼、密模态或非线性特性时，这些方法可能面临挑战。近年来，基于频响函数（Frequency Response Function, FRF）的参数估计方法因其能够直接利用频域信息而受到广泛关注。本文旨在深入探讨如何结合使用稳定图（Stabilization Diagram）和复数频率响应函数（Complex Frequency Response Function, CFRF）进行直接的模态参数估计。我们将详细阐述这两种工具的理论基础、应用原理以及在模态参数识别中的协同作用，并讨论其在处理复杂模态结构时的优势与局限性。通过对直接模态参数估计方法的深入剖析，本文为工程师和研究人员提供了一种有效的结构动力特性识别策略。

关键词： 模态参数估计；稳定图；复数频率响应函数；频响函数；结构动力学；识别方法

引言

结构动力学是研究结构在载荷作用下的运动规律及特性的一门学科。理解结构的动力特性对于保障结构安全、提高使用性能至关重要。模态参数，包括固有频率、阻尼比和模态振型，是描述结构动力特性的核心要素。模态参数估计的任务就是从结构的动力响应数据中提取这些参数。

传统的模态参数估计方法主要分为时域法和频域法。时域方法，如自由衰减法、随机减量法（Random Decrement Method）等，通过分析结构在特定激励下的时域响应信号来识别模态参数。这些方法在处理线性、低阻尼结构时表现良好，但对于高阻尼或强非线性结构，其准确性可能受到影响。频域方法，如峰值拾取法（Peak-Picking Method）、最小二乘频率域法（Least Squares Frequency Domain Method）等，则通过分析结构的频响函数来识别模态参数。频域方法能够更直观地展现结构的共振特性，但在密模态或高阻尼情况下，频响函数的峰值可能不明显或相互重叠，导致识别困难。

近年来，随着测量技术和计算能力的提高，基于FRF的直接模态参数估计方法逐渐成为研究热点。这些方法直接利用结构的FRF数据，通过建立理论模型与实测FRF之间的关系，求解模态参数。其中，稳定图作为一种可视化工具，能够帮助识别算法区分物理模态和计算噪声或虚假模态。而复数频率响应函数则包含了结构的幅值和相位信息，为模态参数的准确识别提供了更全面的数据。本文将重点探讨如何将这两种工具有效地结合起来，进行直接的模态参数估计。

一、复数频率响应函数（Complex Frequency Response Function, CFRF）的理论基础

结构的频响函数定义为结构在简谐激励作用下，稳态响应的傅里叶变换与激励的傅里叶变换之比。

复数频率响应函数直接包含了结构的振幅和相位信息。在复平面上，FRF可以表示为一个矢量，其幅值表示响应与激励的比例，其相位表示响应相对于激励的相位滞后。通过分析FRF在不同频率下的幅值和相位变化，我们可以获取关于结构动力特性的重要信息。特别是在共振频率附近，FRF的幅值达到峰值，相位发生显著变化，这些特征是识别模态参数的关键。

二、稳定图（Stabilization Diagram）的应用原理

模态参数识别算法通常在给定的频率范围内搜索潜在的模态。然而，由于测量噪声、非线性、算法本身缺陷等因素，识别结果中可能包含大量虚假模态（或称计算模态），这些虚假模态往往缺乏物理意义。稳定图作为一种有效的后处理工具，能够帮助用户区分真实的物理模态和虚假模态。

稳定图的构建通常基于某种模态参数识别算法，例如基于多参考点最小二乘复杂模态指示函数（Poly-Reference Least Squares Complex Frequency-domain, p-LSCF）的方法。这类算法在给定的频率范围内，对不同模型阶数（通常代表了考虑的模态数量）进行计算，得到一系列潜在的模态参数。

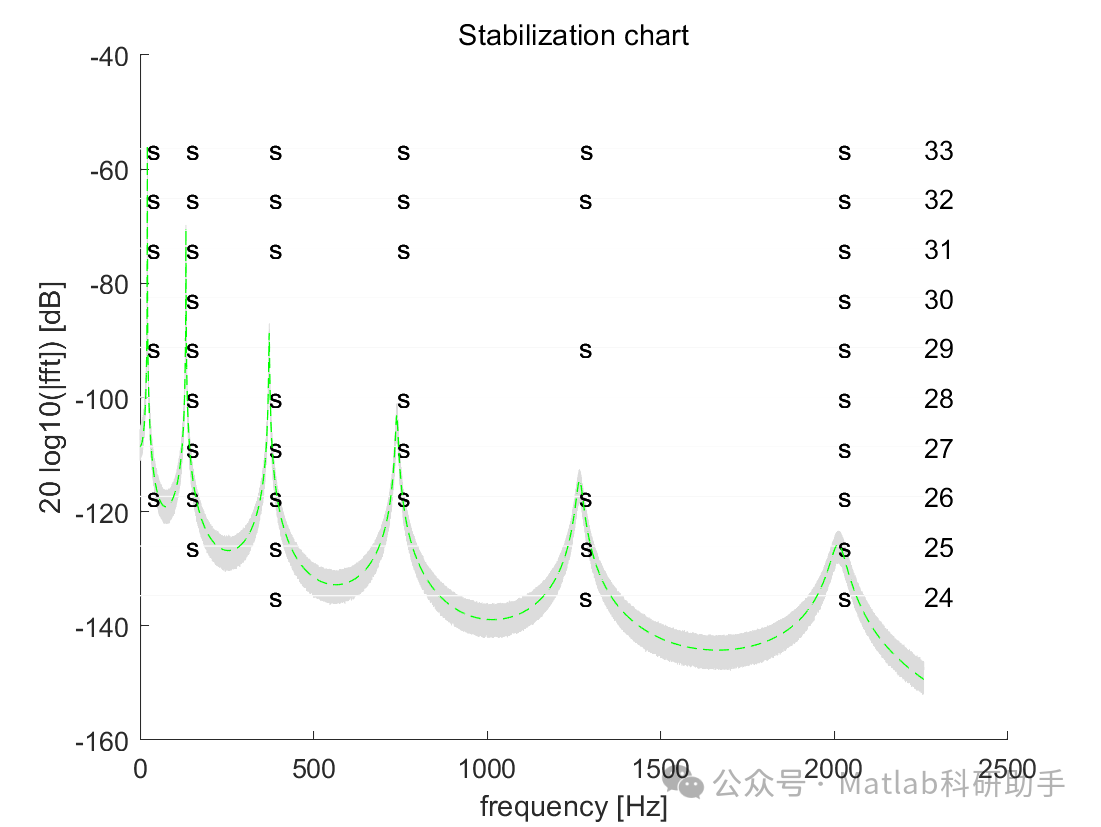

构建稳定图的基本思想是：真实的物理模态在不同的模型阶数下具有相对稳定的参数，而虚假模态的参数则随模型阶数变化较大。稳定图通常以频率为横轴，模型阶数为纵轴。在图上，对于每个模型阶数，算法识别出的潜在模态参数（如频率、阻尼比）会被绘制出来。如果一个潜在模态在连续多个模型阶数下，其频率、阻尼比等参数的变化在预设的容差范围内，则认为该模态是稳定的，并被标记为物理模态的候选。

具体来说，稳定图的绘制步骤大致如下：

选择识别算法：
使用一种基于FRF的模态参数识别算法，如p-LSCF。
设置模型阶数范围：
选择一个合适的模型阶数范围，从较低的模型阶数开始，逐步增加。
进行模态识别：
对于每一个模型阶数，运行识别算法，得到该模型阶数下的一系列模态参数（频率、阻尼比等）。
进行稳定性判断：
对于当前模型阶数识别出的每个模态，与其在前一个或前几个模型阶数下识别出的模态进行比较。如果频率、阻尼比等参数的变化小于预设的容差，则认为该模态是稳定的。
绘制稳定图：
在以频率为横轴、模型阶数为纵轴的图上，用不同的标记表示不同稳定性的模态。例如，可以用不同的符号或颜色来区分稳定的模态（物理模态候选）、不稳定模态（虚假模态）以及算法未能识别出的区域。

通过观察稳定图，用户可以清晰地看到哪些频率点存在稳定的模态。在这些稳定模态对应的频率附近，通常存在结构的固有频率。进一步分析稳定模态的阻尼比和对应的模态振型（如果算法能够识别），就可以确定结构的模态参数。

稳定图的优点在于其直观性，能够帮助用户快速地判断识别结果的可靠性。通过选择不同大小的容差，可以调整对稳定性的要求，从而在识别精度和排除虚假模态之间取得平衡。然而，稳定图的构建和解释仍然需要一定的经验，容差的选择对最终结果有重要影响。

三、使用稳定图和复数频率响应函数的直接模态参数估计

将稳定图和复数频率响应函数相结合进行直接模态参数估计，其核心思想是利用FRF的全部信息进行参数拟合，并通过稳定图来验证和筛选拟合结果的可靠性。这种方法通常采用迭代或优化的策略，旨在最小化实测FRF与基于估计模态参数构建的理论FRF之间的误差。

其基本流程如下：

FRF测量或计算：
获取结构的实测FRF数据。这可以通过在结构上施加已知激励并测量响应信号，然后通过傅里叶变换计算得到。对于理论分析，也可以通过有限元模型计算理论FRF。重要的是要获取FRF的幅值和相位信息，即复数FRF。
选择模型阶数范围：
根据结构的复杂程度和关注的频率范围，选择一个合适的模型阶数范围进行参数估计。
初始化参数：
对于每一个模型阶数，需要初始化待估计的模态参数，包括频率、阻尼比和模态残数。初始参数的选择可以基于FRF的峰值拾取或简单的单自由度（Single-Degree-of-Freedom, SDOF）拟合结果。
基于复数FRF的参数拟合：

利用某种优化算法，如非线性最小二乘法，拟合实测复数FRF数据。拟合的目标函数通常是最小化实测FRF与基于当前模态参数计算的理论FRF之间的误差平方和。理论FRF可以根据模态参数的部分分式形式构建。由于我们使用复数FRF，拟合过程中同时考虑了幅值和相位信息，能够更准确地反映结构的动力特性。
min⁡p∑ωk∣∣Hijmeasured(ωk)−Hijtheoretical(ωk,p)∣∣2

构建稳定图：
对于每个模型阶数下拟合得到的模态参数，进行稳定性判断。将稳定模态（满足预设容差）标记在稳定图上。
识别物理模态：
根据稳定图，识别出在多个模型阶数下都表现出稳定性的模态。这些稳定模态对应的参数被认为是结构的物理模态参数的可靠估计。
后处理和验证：
对识别出的物理模态进行进一步的后处理和验证。例如，可以利用识别出的模态参数重建FRF，并与实测FRF进行比较，评估拟合效果。还可以通过模态振型可视化来检查其合理性。

这种方法结合了复数FRF提供的信息丰富性和稳定图的筛选能力，在处理高阻尼、密模态等复杂情况时具有显著优势。通过直接拟合复数FRF，算法能够充分利用相位信息，这对于区分相互靠近的模态尤为重要。而稳定图则提供了一个系统性的方法来排除虚假模态，提高了识别结果的可靠性。

四、优势与局限性

优势：

信息利用充分：
直接利用复数FRF进行拟合，充分利用了结构的幅值和相位信息，提高了参数估计的准确性。
适用于复杂模态：
在处理高阻尼和密模态结构时，由于算法直接拟合FRF的整体形状而非仅仅依赖峰值，因此能够更好地识别和分离相互靠近或幅值较低的模态。
鲁棒性提高：
稳定图的应用有效地筛选出虚假模态，降低了测量噪声和非线性等因素对识别结果的干扰，提高了识别的鲁棒性。
物理意义明确：
稳定图能够清晰地指示哪些模态是稳定的，这些稳定模态通常具有明确的物理意义。

局限性：

计算量大：
直接拟合复数FRF，特别是对于大型结构或宽频率范围，需要处理大量数据，计算量相对较大。优化算法的收敛性也需要考虑。
对初始参数敏感：
一些优化算法的收敛性和识别结果可能对初始参数的选择敏感。
容差选择影响：
稳定图中容差的选择对识别结果有重要影响，不恰当的容差可能导致物理模态被误判为不稳定或虚假模态被误判为稳定。
需要高质量的FRF数据：
方法的准确性很大程度上依赖于高质量的FRF数据。噪声、非线性、时变性等因素都可能影响FRF的准确性，进而影响模态参数估计结果。
模态耦合和非比例阻尼：
对于具有强模态耦合或非比例阻尼的结构，模态参数的定义和识别可能更加复杂，需要更高级的理论和算法。

五、实际应用与进一步研究方向

基于稳定图和复数FRF的直接模态参数估计方法在结构健康监测、模型修正、故障诊断、振动控制等领域具有广泛的应用前景。例如，在桥梁、风力发电机、航空航天器等大型复杂结构上，该方法可以用于监测结构的动力特性变化，及时发现潜在的损伤或性能退化。

未来的研究可以从以下几个方面深入：

算法改进：
探索更高效、更鲁棒的优化算法，以提高参数拟合的效率和准确性，减少对初始参数的依赖。
自适应容差：
研究自适应的稳定图容差选择方法，使其能够根据数据质量和结构特性自动调整，提高识别的自动化程度。
不确定性量化：
研究如何对识别出的模态参数进行不确定性量化，为后续的应用提供更可靠的依据。
非线性系统：
将该方法扩展到非线性系统的模态参数估计，考虑非线性对FRF的影响。
在线监测：
研究基于该方法的在线模态参数监测技术，实现对结构动力特性的实时跟踪。
多参考点技术：
进一步优化和改进基于多参考点的算法，提高在识别密模态和复杂模态时的性能。

结论

本文详细阐述了使用稳定图和复数频率响应函数进行直接模态参数估计的理论基础、应用原理、优势与局限性。这种方法通过直接拟合复数FRF，充分利用结构的幅值和相位信息，并借助稳定图有效筛选虚假模态，在处理高阻尼、密模态等复杂情况时展现出显著的优势。虽然计算量和对数据质量的要求是其局限性，但随着计算技术的发展和测量技术的进步，该方法在结构动力特性识别领域具有重要的应用价值和广阔的发展前景。未来的研究应致力于算法的改进、自适应技术的发展以及对非线性系统和在线监测的应用探索，以进一步提升该方法的实用性和可靠性。通过深入理解和应用这种强大的模态参数估计策略，我们可以更准确地掌握结构的动力特性，为保障结构安全和提升工程性能提供有力支持。
