非线性弹簧摆的仿真附Matlab代码

✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页:Matlab科研工作室

🍊个人信条:格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

弹簧摆,作为物理学中经典的振动系统,以其简洁的结构和丰富的动力学行为吸引了广泛的研究。理想化的线性弹簧摆,在忽略空气阻力和弹簧非线性的条件下,其运动可以用简单的谐振子模型描述,表现出周期性的简谐振动。然而,现实世界中的弹簧并非理想的线性体,其弹性力通常与形变之间存在非线性关系。这种非线性特性使得弹簧摆的动力学行为远比线性模型复杂,甚至可能表现出混沌现象。对非线性弹簧摆的仿真研究,不仅能够帮助我们更深入地理解非线性系统的一般特性,也为诸如地震工程、材料科学、甚至生物力学等领域中非线性振动问题的研究提供了重要的理论基础和数值工具。本文旨在探讨非线性弹簧摆的仿真方法,分析其动力学特性,并讨论仿真在相关领域的应用价值。

非线性弹簧摆的数学模型

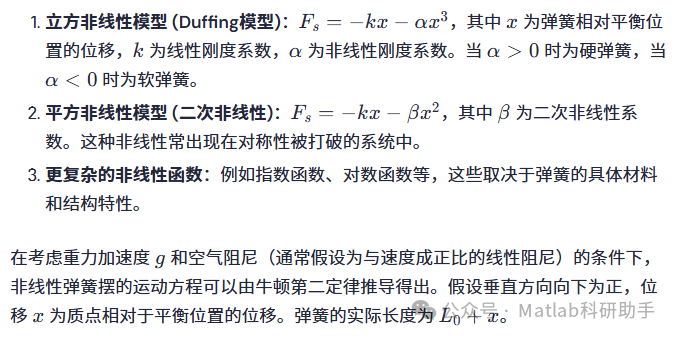

考虑一个质量为 mm 的质点悬挂在一个弹簧上。弹簧的自然长度为 L0L0。假设弹簧的弹性力不仅取决于其伸长或压缩量,还存在高阶项或非线性函数关系。常见的非线性弹性力模型包括:

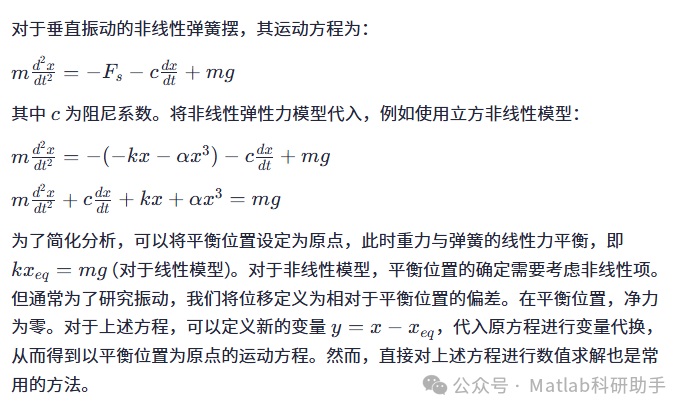

md2xdt2=−Fs−cdxdt+m


这个二阶非线性常微分方程描述了非线性弹簧摆的动力学行为。由于其非线性性质,通常无法得到解析解,需要依赖数值方法进行求解和仿真。

非线性弹簧摆的仿真方法

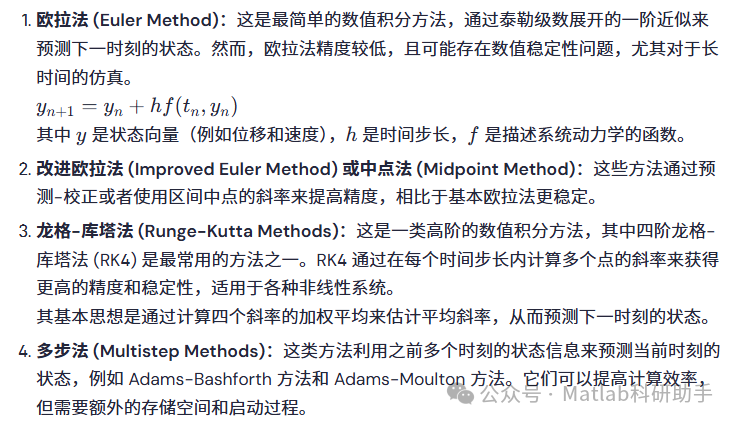

对非线性弹簧摆进行仿真,实质上就是对描述其运动的非线性常微分方程进行数值求解。常用的数值方法包括:


    在实际仿真中,选择合适的数值方法需要权衡计算精度、稳定性、计算效率和实现复杂度。对于非线性弹簧摆,通常使用 RK4 或更高级的方法以获得较好的仿真结果。

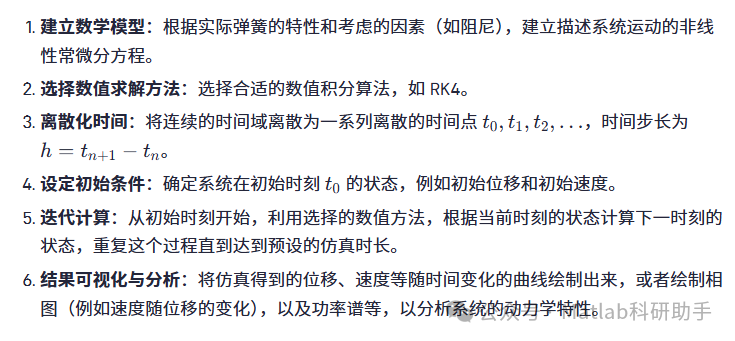

    仿真的具体步骤通常包括:


      仿真结果分析与非线性特性

      通过仿真,我们可以观察到非线性弹簧摆与线性弹簧摆的显著差异:

      1. 周期性与非周期性

        :线性弹簧摆在无阻尼情况下总是表现为周期性的简谐振动。而对于非线性弹簧摆,其振动周期通常与振幅有关。对于硬弹簧,周期随振幅减小;对于软弹簧,周期随振幅增大。在某些参数条件下,非线性弹簧摆甚至可能表现出非周期性或混沌现象,例如在受到周期性外力作用时(受迫振动)。

      2. 相图特性

        :线性弹簧摆的相图是一个椭圆(或圆)。非线性弹簧摆的相图则可能呈现出扭曲的椭圆、极限环、甚至更复杂的混沌吸引子。相图可以直观地展示系统在相空间中的运动轨迹,揭示其稳定性、周期性或混沌性。

      3. 频率响应

        :在线性系统中,系统的固有频率与振幅无关。在非线性系统中,固有频率通常会随振幅变化,这导致了非线性共振现象。非线性共振可能表现出跳跃现象(jump phenomenon),即在外部驱动频率变化时,系统的响应振幅会发生突然的跳跃。

      4. 混沌现象

        :在特定的参数范围内,受迫的非线性弹簧摆可能表现出对初始条件的极端敏感性,即微小的初始条件差异会导致系统在长时间尺度上表现出截然不同的行为,这就是混沌现象。混沌系统的相图通常表现为奇异吸引子。通过仿真,可以观察到混沌轨迹的产生,并通过计算李雅普诺夫指数等指标来量化混沌程度。

      5. 能量耗散

        :阻尼的存在导致系统能量耗散。在线性系统中,无外力无阻尼时总能量守恒。在非线性系统中,能量耗散过程更加复杂,阻尼不仅影响振幅衰减,也可能影响周期和混沌行为。

      仿真不仅可以帮助我们可视化这些非线性特性,还可以通过参数扫描来研究不同参数(如非线性系数、阻尼系数、驱动力幅值和频率)对系统行为的影响。例如,通过改变非线性系数 αα,可以观察到硬弹簧和软弹簧的不同特性。通过改变驱动力的幅值和频率,可以研究共振和混沌的发生条件。

      仿真在相关领域的应用

      非线性弹簧摆的仿真研究虽然源于基础物理,但其原理和方法在许多实际工程和科学领域具有重要的应用价值:

      1. 机械工程

        :许多机械结构中存在非线性弹性元件,如非线性弹簧、非线性阻尼器等。对这些系统的振动进行仿真,可以预测结构的动态响应,评估疲劳寿命,优化减振设计,避免共振引起的破坏。例如,车辆悬挂系统、桥梁的振动分析都可能涉及非线性特性。

      2. 土木工程

        :地震工程中,建筑结构在地震作用下会发生非线性振动,钢筋混凝土结构的应力-应变关系是非线性的。对建筑结构的抗震性能进行仿真评估,需要考虑材料的非线性行为和结构动力学的非线性方程。

      3. 材料科学

        :许多材料在较大应变下表现出非线性弹性或塑性行为。对材料的动力学响应进行仿真,有助于理解材料的微观结构与其宏观力学性能的关系,指导新材料的设计和开发。

      4. 生物力学

        :人体组织和器官,如血管、肌肉、骨骼等,在受力时通常表现出非线性弹性。对生物体内的力学行为进行仿真,例如心血管系统的脉搏波传播、肌肉的收缩等,有助于疾病的诊断和治疗方案的设计。

      5. 电力系统

        :电力系统中的某些元件,如变压器的磁饱和,会引入非线性。对电力系统的动态稳定性进行仿真,需要考虑这些非线性因素。

      6. 控制系统

        :许多实际的控制系统是非线性的。对非线性控制系统的性能进行仿真评估,可以帮助设计有效的控制器,保证系统的稳定性和性能指标。

      在这些应用中,非线性弹簧摆的仿真模型可以作为更复杂系统的简化模型或者构建模块,其分析方法和仿真技术具有普适性。

      挑战与未来展望

      尽管非线性弹簧摆的仿真技术已经相对成熟,但仍然存在一些挑战和未来的发展方向:

      1. 高维非线性系统

        :实际工程问题往往涉及高维非线性系统,例如多自由度的非线性振动。对这些系统进行仿真,计算量巨大,需要高性能计算资源和更高效的数值算法。

      2. 参数不确定性

        :实际系统中的参数往往存在不确定性,例如材料属性的波动、外部载荷的变化等。如何在仿真中考虑参数不确定性,进行鲁棒性分析,是重要的研究方向。

      3. 多尺度问题

        :某些非线性振动问题涉及多个时间尺度和空间尺度。例如,材料的微观非线性行为可能影响宏观结构的振动特性。开发多尺度仿真方法,将不同尺度的模型耦合起来,是未来的发展趋势。

      4. 数据驱动的非线性建模

        :随着传感器技术和数据分析技术的发展,可以通过实验数据来构建非线性模型。如何将数据驱动的方法与物理模型相结合,提高仿真精度和泛化能力,是值得探索的方向。

      5. 实时仿真与控制

        :对于一些需要实时响应的系统,如主动减振系统,需要进行实时仿真以支持控制决策。开发高效的实时仿真算法是重要的研究课题。

      结论

      非线性弹簧摆的仿真研究是深入理解非线性动力学行为的重要途径。通过建立精确的数学模型和采用合适的数值方法,我们可以有效地模拟非线性弹簧摆的运动,揭示其复杂的动力学特性,如周期性、非周期性、混沌现象、非线性共振等。这些仿真结果不仅具有理论研究价值,也为解决各种实际工程和科学领域中的非线性振动问题提供了重要的工具和见解。未来,随着计算能力的提升和数值方法的进步,非线性弹簧摆的仿真将能够应用于更复杂、更具挑战性的问题,为科学研究和技术创新做出更大的贡献。

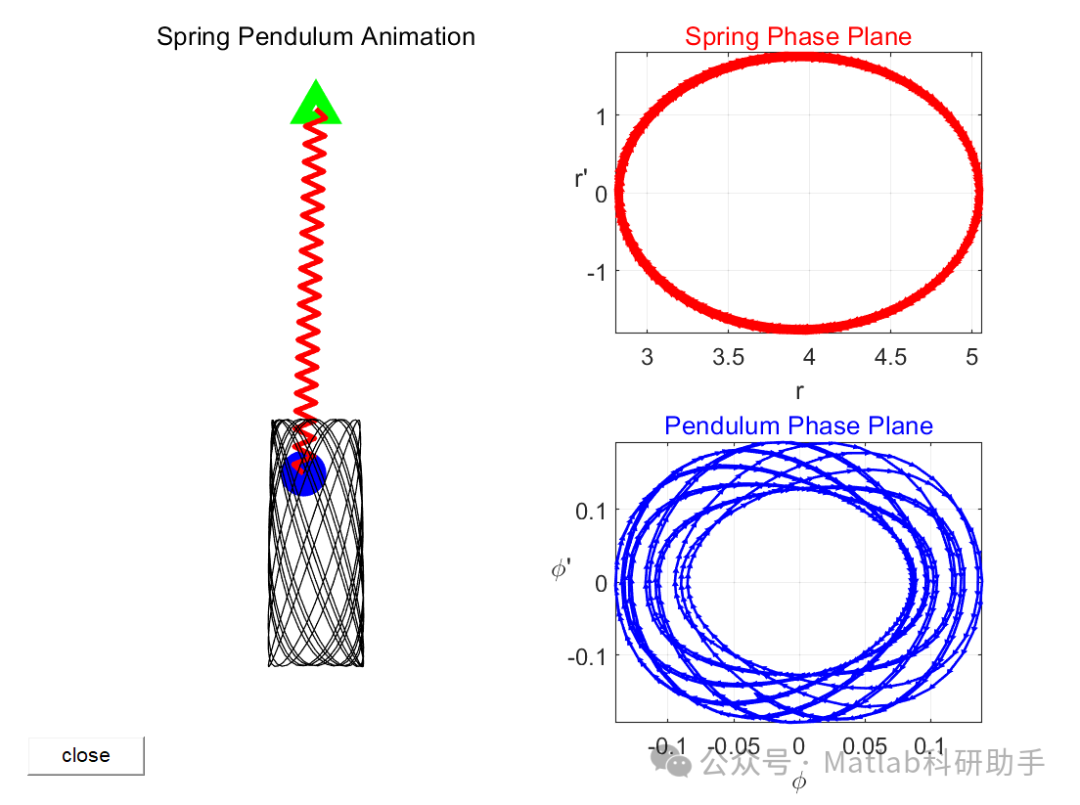

      ⛳️ 运行结果


      🔗 参考文献

      [1] 杨正波,夏清华,刘思平.不同控制参数下的弹簧摆[J].大学物理, 2011, 30(5):5.DOI:10.3969/j.issn.1000-0712.2011.05.006.

      [2] 李欣业,管啸天,张华彪,等.时滞反馈控制对弹簧摆动力学行为的影响[J].应用力学学报, 2012, 29(4):5.DOI:CNKI:SUN:YYLX.0.2012-04-014.

      [3] 韩宁.固支弹簧联接的旋转摆的非线性动力学行为研究[D].石家庄铁道大学(原名:石家庄铁道学院),2011.
