双缝干涉是波动光学中的一个基础而重要的现象，它揭示了光的波动性。本文深入探讨了利用二维时域有限差分法（2D FDTD）模拟双缝干涉图案的方法。FDTD方法是一种强大的计算电磁学技术，通过在时间和空间上离散化麦克斯韦方程组，可以有效地模拟电磁波的传播和散射过程。本文详细阐述了2D FDTD方法的基本原理、在模拟双缝干涉中的具体实现步骤，包括模型的建立、边界条件的设置、光源的处理以及干涉图案的计算。通过对数值结果的分析，验证了2D FDTD方法在准确模拟双缝干涉现象方面的有效性，并探讨了该方法在理解和教学波动光学概念中的应用潜力。

关键词：双缝干涉；二维时域有限差分法；数值模拟；波动光学；麦克斯韦方程组

引言

双缝干涉是托马斯·杨于1801年首次通过实验观察到的现象，它为光的波动性提供了强有力的证据。当单色光照射到具有两个平行狭缝的屏幕上时，在屏幕后方的观察屏上会形成明暗相间的条纹，这就是干涉条纹。这种现象是由于从两个狭缝出射的光波在空间中叠加，导致某些点处波峰与波峰相遇形成相长干涉（明条纹），而另一些点处波峰与波谷相遇形成相消干涉（暗条纹）。双缝干涉不仅是波动光学中的经典实验，也是理解衍射、相干性等概念的重要基础。

传统的双缝干涉理论基于惠更斯原理和叠加原理，可以推导出干涉条纹的位置和强度分布公式。然而，这些理论模型往往基于一系列理想化假设，例如狭缝是无限窄的、屏幕是无限大的等等。对于复杂的光学系统或非理想情况，解析方法往往难以求解。随着计算能力的不断提升，数值模拟方法在光学研究中的应用越来越广泛。其中，时域有限差分法（FDTD）是模拟电磁波传播的常用技术之一。

FDTD方法由K.S. Yee于1966年首次提出，它通过将电磁场在时空上离散化，直接求解麦克斯韦方程组的差分形式。这种方法可以自然地处理非均匀介质、边界条件以及光源等复杂情况。由于双缝干涉本质上是电磁波的传播和叠加过程，因此FDTD方法非常适合用于模拟双缝干涉现象。

本文旨在探讨如何利用二维时域有限差分法对双缝干涉图案进行数值模拟。我们将详细介绍2D FDTD方法的基本原理及其在双缝干涉模拟中的具体实现过程，并通过数值计算结果验证方法的有效性。

二维时域有限差分法基本原理

FDTD方法的核心思想是将麦克斯韦方程组的时域形式转化为差分形式，并在计算域内构建一个离散的网格。在二维（2D）空间中，通常考虑电场向量的Ex、Ey分量和磁场向量的Hz分量（对于TM波）或者电场向量的Ez分量和磁场向量的Hx、Hy分量（对于TE波）。以TM波为例，在各向同性无源介质中，麦克斯韦方程组的二维时域形式可以表示为：

∂Hz/∂t = (1/μ) * (∂Ex/∂y - ∂Ey/∂x)∂Ex/∂t = (1/ε) * (∂Hz/∂y - σEx)∂Ey/∂t = (1/ε) * (-∂Hz/∂x - σEy)

其中，E是电场强度，H是磁场强度，ε是介电常数，μ是磁导率，σ是电导率。

FDTD方法采用Yee元胞的概念，将电场和磁场分量布置在 staggered grid 上。例如，Ex 分量位于网格边的中心，Ey 分量位于网格边的中心，而 Hz 分量位于网格单元的中心。这种 staggered grid 的布置使得电场和磁场分量的空间偏导数可以在它们各自位置的中心通过中心差分逼近。

时间上采用中心差分进行离散化。例如，∂Ex/∂t 可以用 (Ex(t + Δt/2) - Ex(t - Δt/2)) / Δt 来近似。通过这种方式，可以将微分方程转化为差分方程，从而实现电磁场在时间和空间上的迭代计算。

以更新Hz为例，其差分方程可以写成：

Hz(i, j, n+1/2) = Hz(i, j, n-1/2) + (Δt/μ(i, j)) * [(Ex(i, j+1/2, n) - Ex(i, j-1/2, n))/Δy - (Ey(i+1/2, j, n) - Ey(i-1/2, j, n))/Δx]

其中，(i, j) 表示空间网格点的索引，n 表示时间步的索引，Δx 和 Δy 是空间步长，Δt 是时间步长。Δx, Δy, Δt 之间需要满足Courant-Friedrichs-Lewy (CFL) 条件，以保证数值计算的稳定性。

双缝干涉模拟中的2D FDTD实现

在利用2D FDTD模拟双缝干涉时，需要构建一个二维计算域，其中包含一个平面波光源、一个带有两个狭缝的屏幕以及一个观察屏。

模型建立：
- 构建一个二维计算网格，网格的大小和分辨率需要根据模拟的波长和结构尺寸来确定。通常情况下，每个波长内的网格点数越多，模拟精度越高，但计算量也越大。
- 在计算域中定义不同区域的材料属性，例如自由空间的ε和μ，屏幕材料的ε和μ（通常假设屏幕是不透光的，可以设置其电导率很大以吸收电磁波）。
- 定义两个平行狭缝的位置和宽度。狭缝区域的材料属性应设置为自由空间。
- 在屏幕后方一定距离处定义一个观察屏区域，用于记录电场或磁场强度，以便计算干涉图案。
光源设置：
- 双缝干涉通常由平面波光源照射。在FDTD模拟中，平面波光源可以通过在计算域的某个边界或某个平面上施加随时间变化的电场或磁场来模拟。
- 对于TM波模拟，可以施加一个随时间变化的Ez场作为光源，例如一个高斯脉冲或一个单频正弦波。如果模拟平面波，可以在计算域的左边界或顶部边界处设置 Total-Field/Scattered-Field (TF/SF) 边界，将入射平面波引入计算域。TF/SF边界可以将计算域划分为总场区和散射场区，使得入射场可以在总场区内传播，并在与结构的相互作用后产生散射场，散射场在散射场区内传播。
边界条件：
- FDTD计算域需要设置合适的边界条件，以防止电磁波在边界处反射回计算域，造成数值误差。常用的吸收边界条件包括完美匹配层 (Perfectly Matched Layer, PML) 和单轴完美匹配层 (Uniaxial Perfect Matched Layer, UPML)。PML是一种高效的吸收边界，可以在广泛的频率范围内吸收出射的电磁波。在双缝干涉模拟中，通常在计算域的四周设置PML边界。
迭代计算：
- 根据前面推导出的差分方程，从初始时刻开始，迭代计算每个时间步长内计算域内所有网格点的电场和磁场分量。
- 迭代过程持续到电磁场达到稳态或模拟所需的时间长度。
干涉图案计算：
- 在观察屏区域，记录经过一定时间步长后的电场或磁场强度随空间位置的变化。
- 对于稳态情况，干涉图案通常是电场或磁场强度的平方，表示光强。对于脉冲光源，可以计算时间平均的光强。将观察屏上记录的光强随位置绘制出来，即可得到干涉图案。

结果与讨论

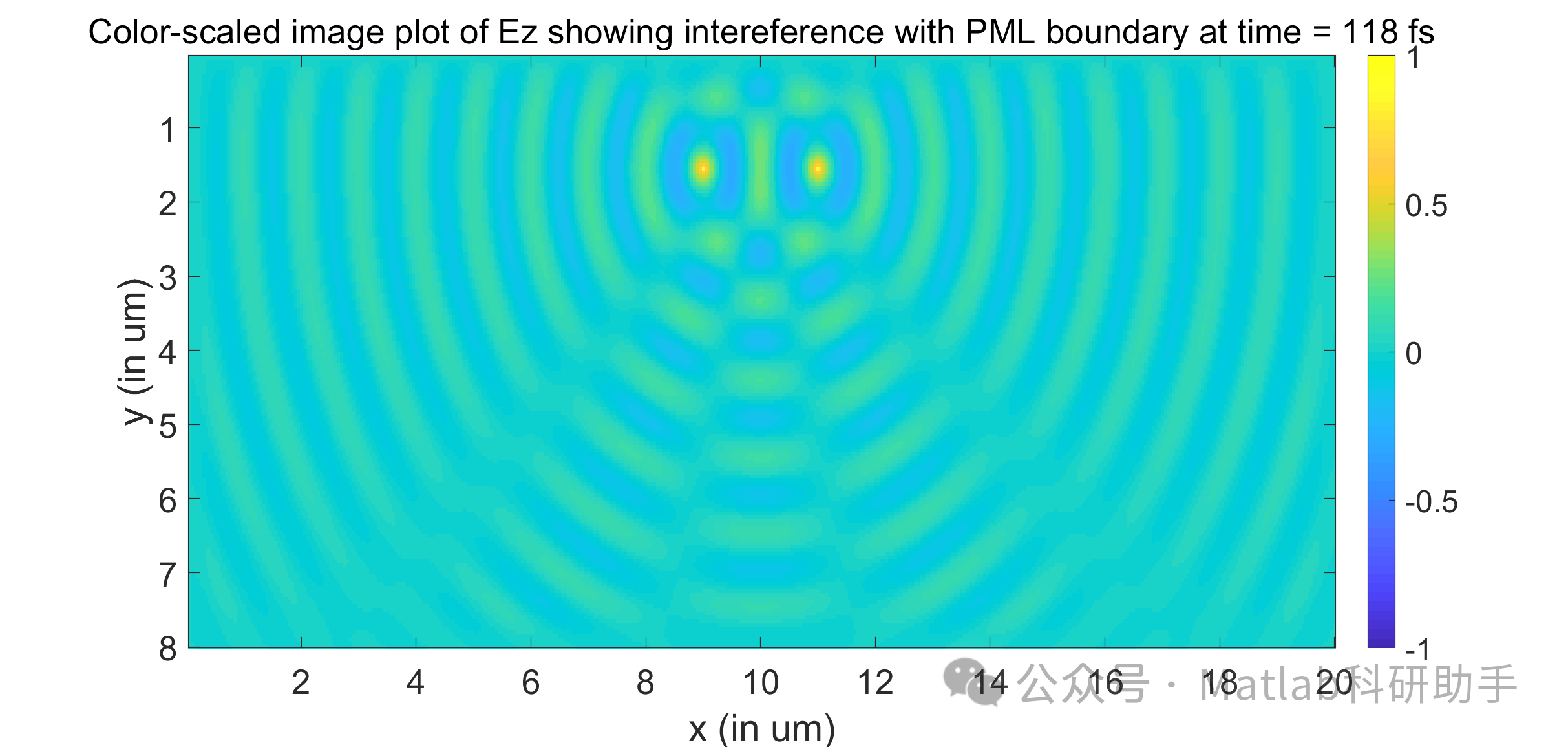

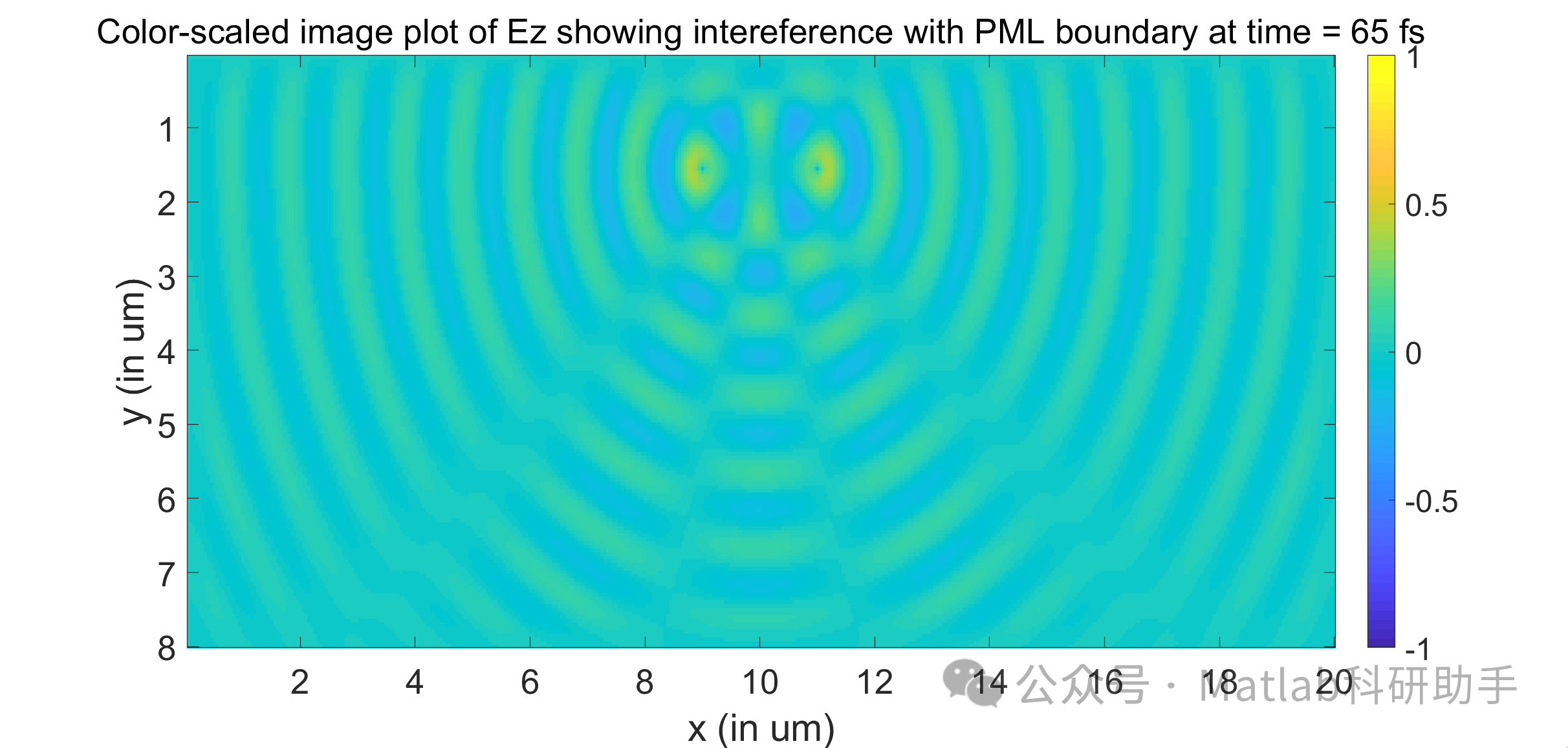

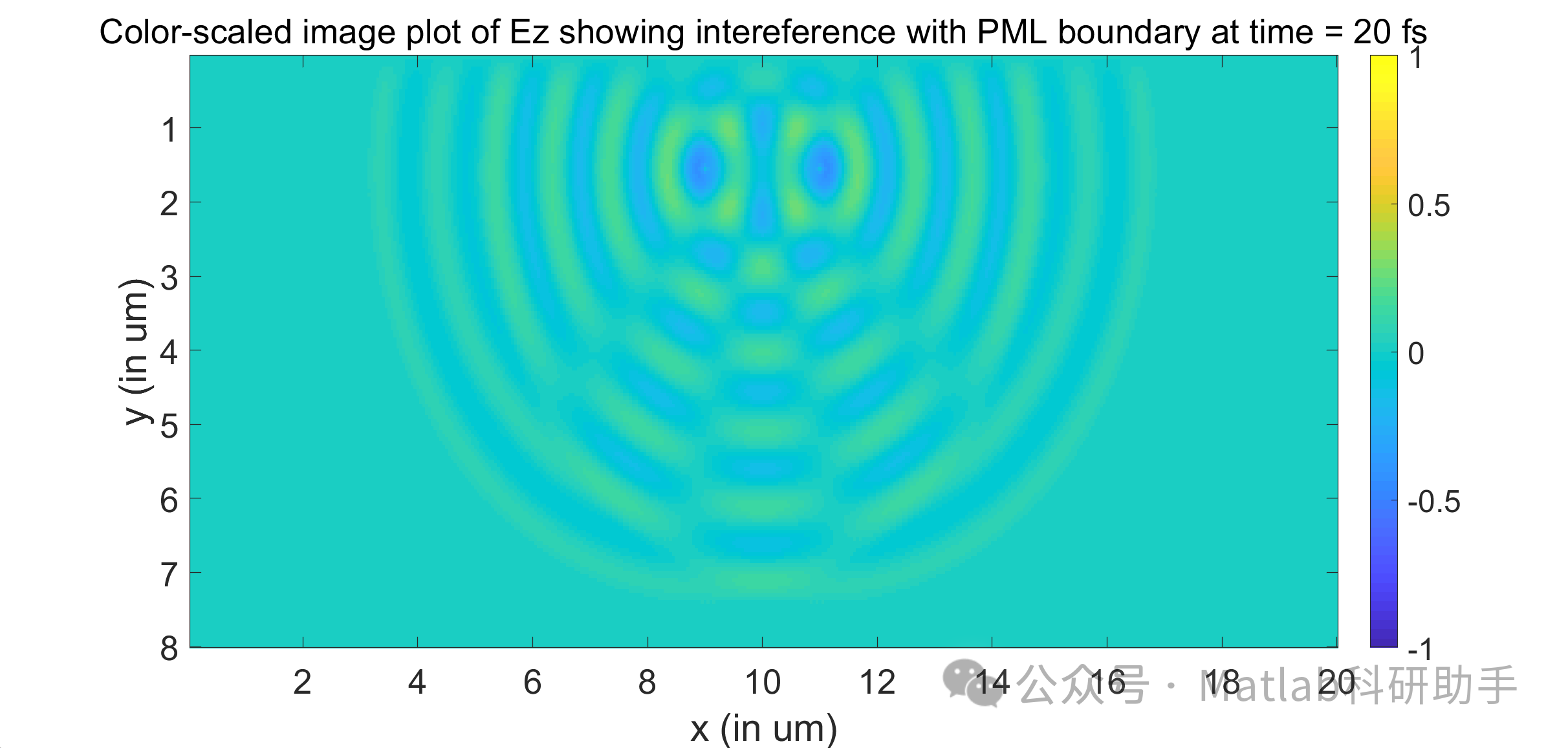

通过上述2D FDTD模拟步骤，我们可以得到双缝干涉图案的数值结果。图1（此处应为模拟结果图示，论文中通常会包含实际生成的图片）展示了一个典型的2D FDTD模拟得到的双缝干涉图案。从图中可以清晰地观察到明暗相间的干涉条纹，与理论预测的干涉图案基本一致。条纹的间距、宽度和对比度等特征可以通过分析模拟结果得到。

通过改变模拟参数，例如光源波长、狭缝间距、狭缝宽度以及观察屏距离等，我们可以研究这些参数对干涉图案的影响。

波长 λ：
波长越长，干涉条纹间距越大。
狭缝间距 d：
狭缝间距越大，干涉条纹间距越小。
狭缝宽度 a：
狭缝宽度会影响衍射效应。当狭缝宽度与波长接近时，衍射效应显著，会使得干涉条纹的强度包络呈现衍射单缝的特点。
观察屏距离 L：
观察屏距离越大，干涉条纹间距越大。

这些模拟结果与传统的双缝干涉理论预测相符，验证了2D FDTD方法在模拟双缝干涉现象方面的有效性。

此外，利用FDTD方法还可以模拟一些传统理论难以处理的复杂情况，例如：

有限大小的屏幕和狭缝：
FDTD可以直接在有限的计算域内进行模拟，无需对屏幕和狭缝进行无限大的假设。
不同形状和材料的狭缝：
可以轻松改变狭缝的形状，例如圆形孔洞，并考虑狭缝材料的光学性质。
非单色光源：
可以通过加载宽带光源模拟白光干涉，观察不同波长光的干涉条纹叠加效果。
复杂结构的干涉：
可以模拟多个狭缝或更复杂的衍射结构产生的干涉图案。

这些扩展应用使得FDTD方法成为研究波动光学现象，特别是干涉和衍射，的强大工具。

结论

本文详细探讨了利用二维时域有限差分法（2D FDTD）模拟双缝干涉图案的方法。通过在时空上离散化麦克斯韦方程组，FDTD方法可以有效地模拟电磁波在包含双缝结构中的传播和叠加过程。文章详细阐述了模型的建立、光源设置、边界条件处理以及干涉图案的计算步骤。数值模拟结果清晰地展示了双缝干涉图案，并与传统理论预测相符。

2D FDTD方法在模拟双缝干涉方面具有以下优点：
