🔥 内容介绍

锂离子电池作为现代能源存储的核心技术，其性能预测与优化对于电动汽车、便携式电子设备以及储能系统等应用至关重要。电化学模型作为一种强大的工具，能够揭示电池内部复杂的物理化学过程，为电池设计、控制策略开发以及健康状态评估提供理论支持。本文旨在深入探讨基于Matlab构建的简化单粒子模型（SPM）及其相关变体（ESP、SP），并详细介绍其在参数化过程中的关键环节。文章将涵盖SPM模型的理论基础，Matlab实现方法，测试数据的获取与处理，参数辨识算法的应用，以及如何利用更复杂的伪二维模型（P2D）进行模型验证。通过对这些内容的阐述，本文旨在为锂离子电池电化学模型参数化研究提供一个系统的框架和实践指导。

关键词： 锂离子电池；单粒子模型（SPM）；扩展单粒子模型（ESP）；简化单粒子模型（SP）；参数辨识；伪二维模型（P2D）；降阶电化学模型；Matlab；测试数据；验证

引言：

随着锂离子电池技术的飞速发展，对其性能的精确预测和优化需求日益迫切。传统的等效电路模型虽然结构简单，易于实现，但在描述电池内部电化学和传输过程方面存在局限性。相比之下，电化学模型能够从更深层次理解电池的内部行为，为电池的精细化管理和控制提供可能。

电化学模型按照复杂程度可以分为伪二维模型（P2D）、单粒子模型（SPM）及其简化版本。P2D模型作为一种较为全面的电化学模型，能够捕捉电池内部的多相传输和反应动力学，但其高阶的偏微分方程组导致计算复杂度较高，不适用于实时应用或大规模仿真。为了平衡模型的精度和计算效率，单粒子模型（SPM）应运而生。SPM模型假设活性材料颗粒内部的电势和电流分布是均匀的，仅考虑锂离子在颗粒内部的扩散和表面的电化学反应，显著降低了模型的复杂度。在此基础上，又发展出了简化单粒子模型（SP）和扩展单粒子模型（ESP）等变体，进一步优化了模型的计算效率或增强了对某些物理过程的描述。

然而，电化学模型的应用面临着一个重要的挑战：模型的参数往往是电池内部的物理化学常数，难以直接测量。因此，参数辨识成为电化学模型应用的关键环节。通过采集电池的实验数据（如充放电曲线、内阻谱等），结合优化算法，可以估计出模型中未知或难以直接测量的参数。

本文将聚焦于基于Matlab构建的简化单粒子模型（SPM）及其参数化过程。选择Matlab作为开发平台，是因为其强大的数值计算能力和丰富的工具箱，能够有效地处理复杂的数学方程和优化问题。文章将详细介绍SPM模型的数学描述、Matlab实现、参数辨识方法以及模型验证策略，旨在为相关研究人员和工程师提供有益的参考。

1. 简化单粒子模型（SPM）及其变体（ESP，SP）的理论基础

单粒子模型（SPM）是基于 Newman 等人提出的伪二维（P2D）模型的简化版本。其核心思想是将正负极活性材料看作由许多尺寸相同的球形颗粒组成，并且假设这些颗粒在电极层内的行为是均匀的。SPM模型忽略了电解液相电阻和浓度分布、固相电势和电流的分布，只考虑锂离子在活性材料颗粒内部的径向扩散和颗粒表面的电化学反应。

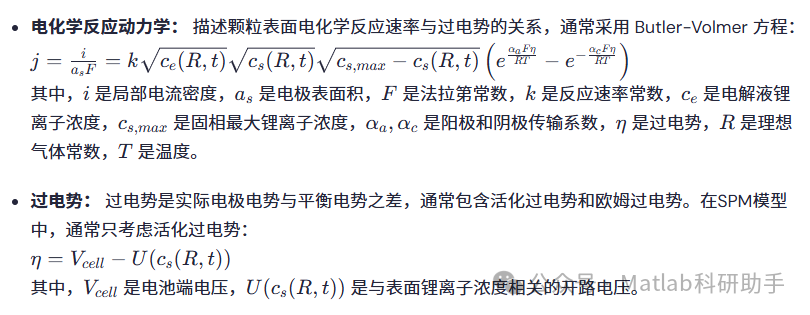

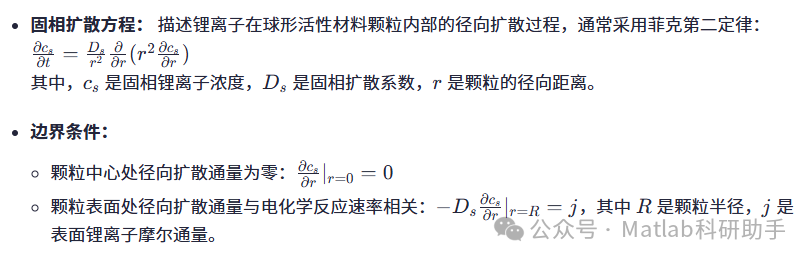

SPM模型通常包含以下几个核心方程：

SPM模型的简化之处在于：

忽略了电解液相的锂离子浓度和电势分布，通常假设电解液浓度是恒定的。
忽略了固相电势和电流的分布，假设整个颗粒具有相同的电势。
通常忽略了电池内部的欧姆电阻和扩散电阻（除了颗粒内部扩散）。

扩展单粒子模型（ESP） 通常在SPM的基础上，考虑电解液相的欧姆压降和电解液浓度的变化。这使得ESP模型能够更精确地描述电池在高电流率下的行为，但也增加了模型的复杂性。

简化单粒子模型（SP） 是SPM的进一步简化。常见的简化包括将固相扩散方程进行降阶处理（例如采用抛物线近似），进一步减少计算量。SP模型牺牲了一定的精度，以换取更快的仿真速度，适用于实时应用或电池管理系统（BMS）。

选择哪种模型取决于具体的应用需求。如果对电池的内部行为有较高的精度要求，并且计算资源允许，可以考虑ESP模型。如果需要快速的仿真结果，例如在BMS中进行状态估计，SP模型可能更合适。SPM模型则在精度和计算效率之间取得了较好的平衡，是常用的电化学模型之一。

2. Matlab构建的SPM模型

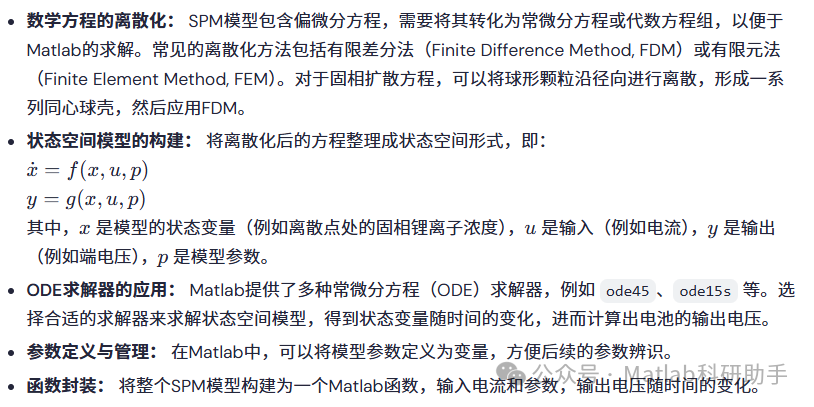

利用Matlab构建SPM模型通常涉及以下几个步骤：

Matlab实现细节：

离散化：
对于固相扩散方程，可以将径向离散为 NN 个点。在每个离散点上应用FDM，将偏微分方程转化为一组关于离散点处浓度的常微分方程。
边界条件的处理：
将边界条件融入到离散化方程组中。
非线性方程的求解：
Butler-Volmer 方程是高度非线性的，需要采用数值方法进行求解。可以通过迭代法或将整个方程组送入Matlab的非线性求解器进行求解。

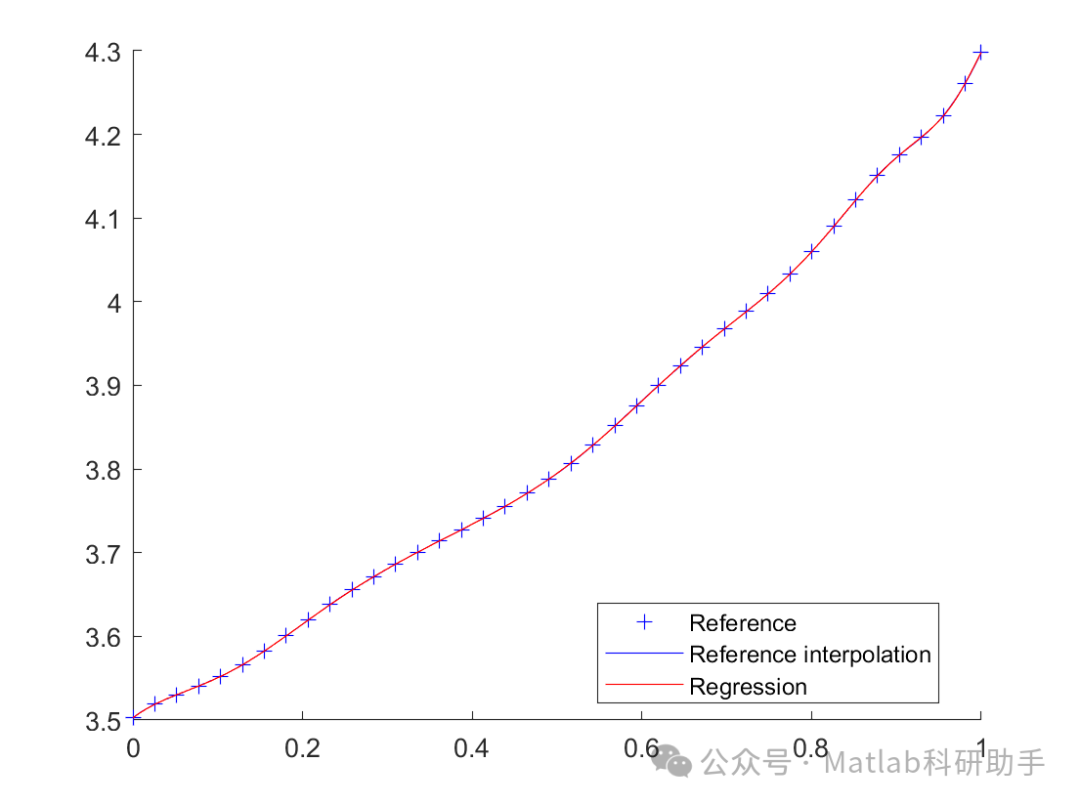

开路电压函数的实现：
开路电压 UU 是固相表面锂离子浓度（或荷电状态SOC）的函数，通常需要通过实验数据拟合得到开路电压曲线，并在Matlab中实现为一个插值函数或拟合函数。

Matlab构建SPM模型的优势：

易于实现：
Matlab语法直观，易于编写和调试复杂的数学模型。
丰富的工具箱：
Matlab提供了强大的数值计算、优化、数据可视化工具箱，为模型构建和参数辨识提供了便利。
灵活度高：
可以方便地修改模型结构和参数，进行不同情况下的仿真研究。

3. 测试数据的获取与处理

参数辨识的准确性严重依赖于高质量的测试数据。获取用于SPM模型参数辨识的测试数据通常包括：

恒流充放电（CC-CV）曲线：
在不同电流倍率下进行的恒流恒压充放电测试，能够反映电池在不同工作状态下的电压响应。
脉冲电流测试：
通过施加不同幅值和持续时间的电流脉冲，观察电池的电压响应，有助于辨识电池的内部阻抗和动力学参数。
交流阻抗谱（EIS）：
EIS测试可以提供电池在不同频率下的阻抗信息，能够揭示电池内部不同物理化学过程的贡献，为参数辨识提供更丰富的信息。

测试数据处理：

数据清洗：
去除测试数据中的噪声、异常值以及不完整的记录。
数据同步：
确保电流、电压和时间数据的同步性。
特征提取：
从测试数据中提取有用的信息，例如不同SOC下的开路电压、不同电流下的内阻等。这些信息可以用于辅助参数辨识或模型验证。

为了进行参数辨识，通常需要将测试数据整理成标准格式，以便于参数辨识算法的调用。例如，可以将电流和电压数据存储在Matlab的矩阵或结构体中，并记录对应的时间信息。

4. 参数辨识代码及算法

参数辨识的核心任务是根据测试数据，通过优化算法估计出SPM模型中的未知参数。参数辨识可以分为离线辨识和在线辨识。本文主要讨论离线辨识，即利用完整的测试数据进行参数估计。

参数辨识流程：

定义待辨识参数：
确定SPM模型中需要辨识的参数，例如固相扩散系数、反应速率常数、颗粒半径、电极孔隙率等。
定义目标函数：
构建一个目标函数，用于衡量模型输出与测试数据之间的误差。常见的误差度量包括均方根误差（RMSE）、残差平方和（SSE）等。目标函数越小，表示模型对测试数据的拟合效果越好。
选择优化算法：
选择合适的优化算法来最小化目标函数。常用的优化算法包括：
- 最小二乘法：
  适用于模型输出与参数呈线性关系的场景，但SPM模型是非线性的。
- 非线性最小二乘法：
  例如 Levenberg-Marquardt 算法，适用于求解非线性最小二乘问题。
- 基于梯度的优化算法：
  例如梯度下降法、共轭梯度法等，需要计算目标函数对参数的梯度。
- 启发式优化算法：
  例如遗传算法、粒子群算法等，适用于求解非线性、多峰值的优化问题，对初始值不敏感。
设置优化参数：
设置优化算法的参数，例如迭代次数、收敛阈值、参数的上下限等。
执行优化：
调用Matlab的优化工具箱函数（例如 lsqnonlin、fmincon 等）或自定义优化代码，根据测试数据和目标函数， iteratively地调整模型参数，直到目标函数达到最小值或满足其他收敛条件。

5. 利用简化电化学模型P2D进行验证

虽然SPM模型在计算效率上具有优势，但其简化也带来了一定的精度损失。为了评估SPM模型的准确性以及参数辨识的有效性，可以使用更复杂的伪二维模型（P2D）进行验证。

P2D模型的优势：

更高的精度：
P2D模型能够更全面地描述电池内部的物理化学过程，包括电解液相的传输、固相电势和电流分布等，能够提供更接近真实电池行为的仿真结果。
作为“真值”的参考：
在没有更精确的实验数据的情况下，P2D模型可以作为评估简化模型性能的“真值”参考。

利用P2D模型验证SPM模型和参数辨识结果的步骤：

构建P2D模型：
在Matlab或其他仿真平台中构建一个P2D模型。P2D模型通常涉及一系列耦合的偏微分方程组，需要采用适当的数值方法（例如有限体积法）进行求解。
输入相同的电流剖面：
将用于SPM模型参数辨识的测试数据中的电流剖面作为P2D模型的输入。
使用与SPM模型物理意义一致的参数：
P2D模型和SPM模型共享一些具有相同物理意义的参数，例如固相扩散系数、反应速率常数、颗粒半径等。在P2D模型中，使用经过SPM模型参数辨识得到的参数值（或与之对应的P2D参数值）。P2D模型还有一些额外的参数，例如电解液电导率、传输数等，这些参数可以通过其他方法获取或进行独立的辨识。
比较仿真结果：
比较SPM模型、P2D模型和实测数据的电压响应。如果SPM模型在参数辨识后能够较好地拟合测试数据，并且与使用相同参数的P2D模型仿真结果接近，那么可以认为SPM模型和参数辨识是有效的。

验证的意义：

评估SPM模型的适用性：
通过与P2D模型和实测数据的比较，可以评估SPM模型在特定应用场景下的精度和适用范围。
确认参数辨识的准确性：
如果SPM模型在参数辨识后能够较好地与P2D模型仿真结果一致，表明辨识得到的参数具有一定的物理意义和准确性。
为模型进一步改进提供方向：
如果SPM模型的仿真结果与P2D模型和实测数据存在较大偏差，可以分析偏差的来源，从而为SPM模型的进一步改进提供方向，例如在SPM模型中加入额外的物理效应（如电解液电阻、接触电阻等）。

降阶电化学模型：

P2D模型虽然精度高，但计算量大，不适用于实时应用。为了在精度和计算效率之间取得平衡，人们研究了各种降阶电化学模型（Reduced-Order Electrochemical Models）。SPM、ESP和SP模型都可以看作是P2D模型的降阶版本。其他降阶方法包括：
